เครื่องกลึงแนวตั้ง (เรียกอีกอย่างว่าเครื่องกลึงแนวตั้ง หรือ VTL) คือเครื่องกลึงประเภทหนึ่งที่แกนของแกนหมุนจะวางในแนวตั้ง แทนที่จะเป็นแนวนอน เครื่องจักรประเภทนี้เหมาะเป็นพิเศษสำหรับการกลึงชิ้นงานขนาดใหญ่ หนัก และมีรูปร่างแปลกประหลาด
สูงสุด การเดินทางแกน X :
1700mmสูงสุด การเดินทางแกน Y :
820mmสูงสุด การเดินทางแกน Z :
750mmน้ำหนักชิ้นงานสูงสุด :
1500KGแอปพลิเคชัน :
Precision Mold, Auto Partsกำลังประมวลผล :
Surface Milling, Drilling Holes, Tapping，Heavy Cuttingลักษณะโครงสร้างเครื่องกลึงแนวตั้ง
 | ศูนย์เครื่องจักรกลประสิทธิภาพสูงพิเศษ 1. ใช้แม็กกาซีนเครื่องมือดิสก์ 24T เพื่อเพิ่มประสิทธิภาพการประมวลผล 2. แกน X/Y ทั้งสองแกนติดตั้งมอเตอร์กำลังสูงเป็นมาตรฐาน และแกน Z ใช้มอเตอร์ขนาดใหญ่กว่า แกน Z เพิ่มสมดุลไนโตรเจน ซึ่งช่วยให้วางตำแหน่งได้รวดเร็วและแม่นยำ และลดการสั่นสะเทือน 3. มอเตอร์แกนหมุนติดตั้งมอเตอร์แรงบิดสูงทั่วไปขนาด 15-18.5 กิโลวัตต์เป็นมาตรฐาน แรงบิดของแกนหมุนดีขึ้นอย่างเห็นได้ชัดเมื่อเทียบกับแบรนด์อื่นในประเภทเดียวกัน ซึ่งเหมาะสำหรับการตัดหนักมาก
|
ลักษณะเฉพาะของเครื่องจักรออปติคอล
1. ใช้รางเชิงเส้น Rexroth
2. ช่วงกว้างพิเศษบนแกน Y;
3. รองรับสไลด์แกน X 6 อัน ความแข็งแกร่งทนทานเพื่อการตัดที่ทรงพลัง
4. แกนทั้งสามใช้ตลับลูกปืนแท้ของ NSK (3062) โหมด 3+2 ดึงล่วงหน้าเพื่อป้องกันการเคลื่อนตัวเนื่องจากความร้อน
5. การออกแบบสเปรย์วงแหวนแกนหมุน BBT 5 0
6. การใช้กระบอกสูบตีมีดความเร็วสูงพิเศษดั้งเดิมของไต้หวัน เวลาในการตีมีดสามารถเข้าถึง 0.28 วินาที
7. เตียงเครื่องมือเครื่องจักรทำจากเหล็กหล่อเกรดสูง HT300
เครื่องกลึงแนวตั้ง พารามิเตอร์

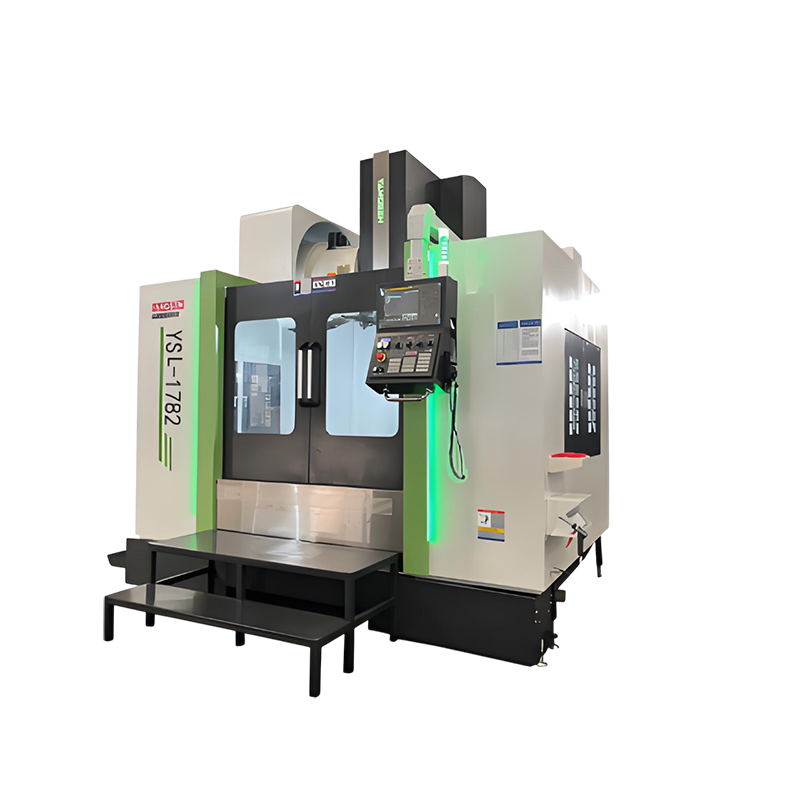

| รายการ | ข้อมูลจำเพาะ | หน่วย | ยสล-1782 |
| ท่องเที่ยว | แกน X/Y/Z | mm | 1700/820/750 |
| ระยะห่างจากจมูกแกนหมุนถึงโต๊ะทำงาน | mm | 150-900 | |
| ระยะห่างจากศูนย์กลางแกนหมุนถึงรางคอลัมน์ | mm | 880 | |
| แบบฟอร์มติดตาม | ไกด์เชิงเส้น | ||
| โต๊ะทำงาน | ขนาดโต๊ะทำงาน (กว้าง x ยาว) | mm | 1800*800 |
| ความสามารถในการรับน้ำหนักสูงสุดของโต๊ะทำงาน | kg | 1500 | |
| ทีสล็อต | ไม่มี/มม. | 7-22*110 | |
| แกนหมุน | รูเรียวของแกนหมุน (รุ่น/มิติการติดตั้ง) | mm | บีบีที50 |
| ความเร็วแกนหมุน | รอบต่อนาที | 6000 | |
| ความเร็วสูงสุด | รอบต่อนาที | 4500 | |
| โหมดขับเคลื่อนแกนหมุน | กระปุกเกียร์ | ||
| ให้อาหาร | ฟีดเร็วแบบแกน X/Y/Z | ม./นาที | 24/24/24 |
| อัตราการป้อนตัดสูงสุด | มม./นาที | 10,000 | |
| การเปลี่ยนเครื่องมือ | วิธีการเปลี่ยนเครื่องมือ | การติดตั้งด้านข้าง | |
| ข้อมูลจำเพาะด้ามจับเครื่องมือ | พิมพ์ | บีที50 | |
| ความจุของเครื่องมือ | เครื่องมือ | ยี่สิบสี่ | |
| เส้นผ่านศูนย์กลางสูงสุดของเครื่องมือ (เครื่องมือตัด) | mm | 105 | |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (ไม่รวมเครื่องมือ) | mm | 200 | |
| ความยาวสูงสุดของเครื่องมือ | mm | 350 | |
| น้ำหนักเครื่องมือสูงสุด | kg | 15 | |
| เวลาเปลี่ยนเครื่องมือที่เร็วที่สุด | วินาที | 4.9 | |
| Mโอตอร์ | มอเตอร์แกนหมุน | kw | บีไอพี 30 / 8000 |
| มอเตอร์เซอร์โวสามแกน | kw | Βคือ 40 / 2 000 | |
| Βคือ 40 / 2 000 | |||
| Βคือ 40B / 2 000 | |||
| ตัดมอเตอร์ปั๊มน้ำ | ม/ฮึม | 4-30 | |
| ความแม่นยำ | ความแม่นยำในการวางตำแหน่ง | mm | ±0.005 |
| ทำซ้ำความแม่นยำของการวางตำแหน่ง | mm | ±0.003 | |
| ความต้องการด้านพลังงาน | ความต้องการด้านพลังงาน | kv | 30 |
| ข้อกำหนดแหล่งอากาศ | กก./ซม. | 6~8 | |
| ขนาดเครื่องจักร | ความยาว*ความกว้าง*ความสูง | mm | 4800*3800*3800 |
| น้ำหนัก | t | 13 |
