เมื่อเปรียบเทียบเครื่องจักรกลซีเอ็นซี คุณอาจสังเกตเห็นว่าเครื่องบางเครื่องใช้ตัวจับยึดเครื่องมือแบบ BT ในขณะที่เครื่องอื่นๆ ใช้ระบบ BBT หรือ HSK ความแตกต่างของราคานั้นอาจมีนัยสำคัญ แต่ตัวเลือกที่แพงกว่านั้นคุ้มค่าเสมอไปหรือไม่?
คำตอบขึ้นอยู่กับความต้องการในการตัดเฉือนของคุณ ปัจจัยต่างๆ เช่น ความเร็วรอบของแกนหมุน ความเสถียรในการตัด ความเรียบของพื้นผิว และประสิทธิภาพการผลิต ล้วนมีความสัมพันธ์อย่างใกล้ชิดกับระบบจับยึดเครื่องมือที่คุณเลือก
ในบทความนี้ เราจะเปรียบเทียบหัวจับดอกไขควงแบบ BT, BBT และ HSK เพื่อช่วยให้คุณเข้าใจความแตกต่างและเลือกโซลูชันที่เหมาะสมกับงานและงบประมาณของคุณ
ตัวจับยึดเครื่องมือ CNC ทำหน้าที่เชื่อมต่อเครื่องมือตัดเข้ากับแกนหมุนและช่วยให้เครื่องมืออยู่กับที่อย่างมั่นคงในระหว่างการตัดเฉือน โดยจะถ่ายทอดแรงตัด แรงบิด และการหมุนของแกนหมุนไปยังเครื่องมือโดยตรง
แม้แต่ความแตกต่างเล็กน้อยในการออกแบบตัวจับยึดเครื่องมือก็อาจส่งผลต่อความแม่นยำในการตัดเฉือน ผิวชิ้นงาน และอายุการใช้งานของเครื่องมือได้ ตัวจับยึดเครื่องมือที่เหมาะสมจะช่วยลดการสั่นสะเทือน เพิ่มความเสถียร และช่วยให้ได้ผลลัพธ์ที่สม่ำเสมอ ในขณะที่การเลือกที่ไม่เหมาะสมอาจจำกัดประสิทธิภาพของเครื่อง CNC ที่ทันสมัยที่สุดได้
การเลือกที่จับเครื่องมือที่เหมาะสมนั้นไม่ใช่แค่เรื่องต้นทุน แต่ส่งผลโดยตรงต่อประสิทธิภาพการทำงานและคุณภาพของผลิตภัณฑ์ ระบบที่เหมาะสมจะช่วยให้มั่นใจได้ว่า:
BT, BBT และ HSK เป็นระบบจับยึดเครื่องมือที่ใช้กันทั่วไป 3 ระบบ โดยแต่ละระบบได้รับการออกแบบมาเพื่อตอบสนองความต้องการในการตัดเฉือนที่แตกต่างกัน การทำความเข้าใจความแตกต่างของระบบเหล่านี้จะช่วยให้คุณเลือกตัวจับยึดเครื่องมือที่ดีที่สุดสำหรับแกนหมุนและการใช้งานของคุณ

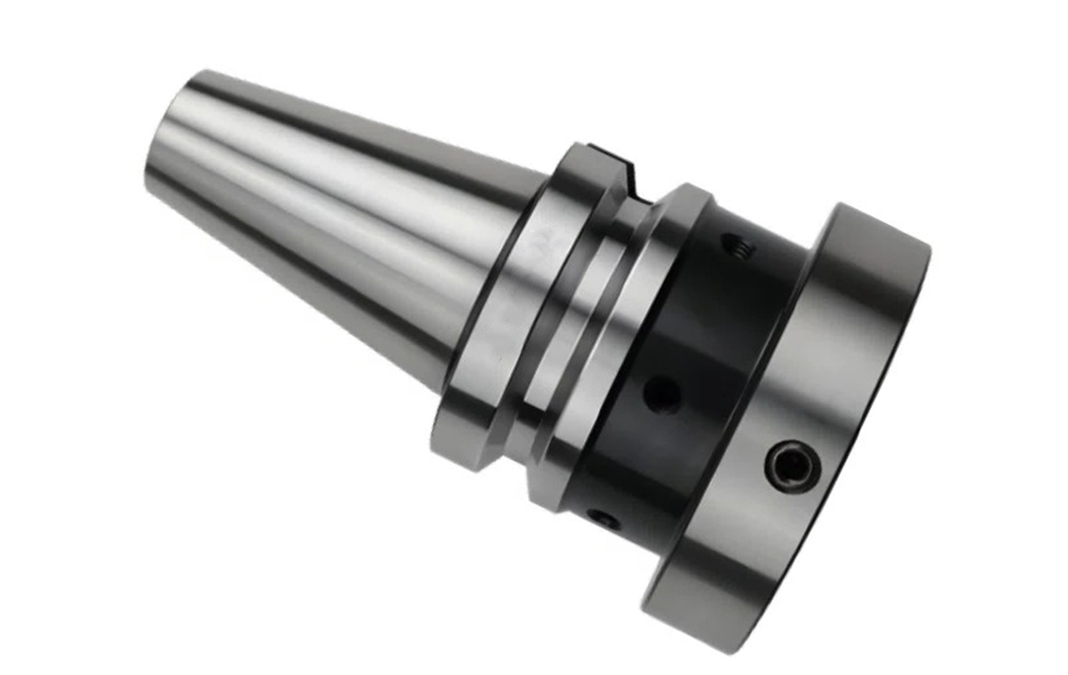

ตัวจับยึดเครื่องมือ BT เป็นระบบจับยึดเครื่องมือที่ใช้กันอย่างแพร่หลายที่สุด ศูนย์เครื่องจักรกลซีเอ็นซีเครื่องมือนี้ใช้มุมเรียว 7:24 สำหรับการกำหนดตำแหน่ง และใช้แกนดึงเพื่อยึดตัวจับยึดไว้ภายในแกนหมุน พื้นผิวเรียวทำหน้าที่เป็นจุดสัมผัสหลักระหว่างแกนหมุนและตัวจับยึดเครื่องมือ ในขณะที่หน้าสัมผัสของตัวจับยึดไม่ได้มีส่วนร่วมในการกำหนดตำแหน่ง
การออกแบบที่เรียบง่ายและได้รับการพิสูจน์แล้วนี้ ทำให้ BT กลายเป็นมาตรฐานอุตสาหกรรมสำหรับการใช้งานเครื่องจักรกลทั่วไป
ตัวจับยึดเครื่องมือ BT ขึ้นชื่อเรื่องความเรียบง่าย ความน่าเชื่อถือ และราคาที่ไม่แพง หาซื้อได้ง่าย เข้ากันได้กับเครื่อง CNC หลากหลายรุ่น และให้ประสิทธิภาพที่เพียงพอสำหรับงานกลึงส่วนใหญ่
ลักษณะสำคัญได้แก่:
ตัวจับยึดเครื่องมือ BT นิยมใช้ในงานต่างๆ ดังนี้:
สำหรับงานกลึงส่วนใหญ่ที่ไม่ต้องการความเร็วรอบแกนหมุนสูงมากหรือความแม่นยำสูงเป็นพิเศษ ตัวจับยึดเครื่องมือ BT ให้ความสมดุลที่ยอดเยี่ยมระหว่างประสิทธิภาพและต้นทุน
โดยทั่วไปแล้ว แนะนำให้ใช้หัวจับเครื่องมือ BT สำหรับความเร็วรอบแกนหมุนต่ำกว่า 12,000 รอบต่อนาที ที่ความเร็วรอบระดับนี้ หัวจับเครื่องมือ BT สามารถให้ประสิทธิภาพที่เสถียรและตรงตามข้อกำหนดของงานกลึงส่วนใหญ่ได้
สำหรับผู้ผลิตที่มองหาระบบจับยึดเครื่องมือที่ประหยัดและเชื่อถือได้ BT ยังคงเป็นตัวเลือกที่ใช้งานได้จริงที่สุด และนี่คือเหตุผลที่ BT40 และ BT50 ยังคงเป็นมาตรฐานในเครื่องจักร CNC หลายแห่งทั่วโลก

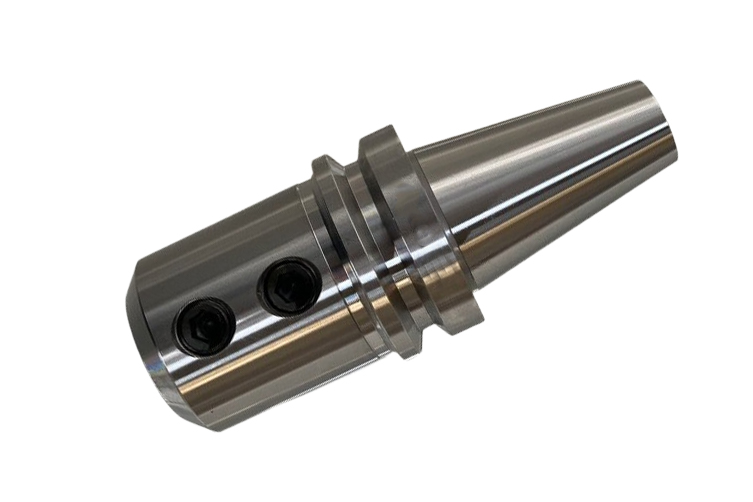

ตัวจับยึดเครื่องมือ BBT เป็นรุ่นปรับปรุงของระบบ BT แบบดั้งเดิม แตกต่างจาก BT ซึ่งอาศัยการสัมผัสแบบเรียวเพียงอย่างเดียว BBT ใช้การกำหนดตำแหน่งแบบสัมผัสคู่ โดยทั้งส่วนเรียวและหน้าสัมผัสของตัวจับยึดเครื่องมือจะสัมผัสกับแกนหมุนพร้อมกัน
การออกแบบนี้สร้างการเชื่อมต่อที่แน่นหนายิ่งขึ้นระหว่างแกนหมุนและตัวจับยึดเครื่องมือ ส่งผลให้ความแข็งแกร่งและความเสถียรโดยรวมดีขึ้นในระหว่างการตัดเฉือน
เมื่อเปรียบเทียบกับตัวจับยึดเครื่องมือ BT แล้ว BBT ให้การรองรับที่ดีกว่าสำหรับการตัดเฉือนด้วยความเร็วสูงและความแม่นยำสูง
ลักษณะสำคัญได้แก่:
เนื่องจากการเชื่อมต่อระหว่างแกนหมุนกับเครื่องมือที่แข็งแรงกว่า ตัวจับยึดเครื่องมือแบบ BBT จึงมักเป็นที่นิยมใช้เมื่อต้องการแรงตัดที่สูงขึ้นหรือความคลาดเคลื่อนที่แคบลง
ตัวจับยึดเครื่องมือ BBT มักใช้ในงานต่างๆ ดังนี้:
เหมาะอย่างยิ่งสำหรับผู้ใช้ที่ต้องการความแข็งแกร่งมากกว่าที่ BT ให้ได้ แต่ไม่จำเป็นต้องใช้ระบบ HSK แบบเต็มรูปแบบ
ตัวจับยึดเครื่องมือ BBT มักใช้กับความเร็วรอบแกนหมุนตั้งแต่ 10,000 ถึง 20,000 รอบต่อนาที โดยมักพบในแกนหมุนเชิงกลประสิทธิภาพสูงและงานแกนหมุนแบบใช้มอเตอร์บางประเภท
สำหรับผู้ผลิตที่ต้องการความแม่นยำและความเสถียรในการตัดที่ดียิ่งขึ้นโดยไม่ต้องเปลี่ยนไปใช้ระบบ HSK ที่มีราคาแพงกว่า BBT นำเสนอความสมดุลที่ยอดเยี่ยมระหว่างประสิทธิภาพและการลงทุน

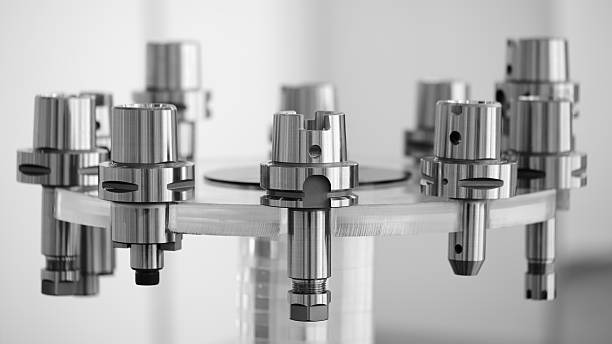

หัวจับเครื่องมือ HSK ได้รับการออกแบบมาโดยเฉพาะสำหรับการตัดเฉือน CNC ความเร็วสูงและความแม่นยำสูง เช่นเดียวกับ BBT พวกมันใช้การกำหนดตำแหน่งแบบสัมผัสคู่—การสัมผัสแบบเรียวและการสัมผัสแบบหน้าตัด—แต่โครงสร้างของมันแตกต่างกัน:
ก้านจับมีลักษณะกลวง ซึ่งช่วยลดน้ำหนักและแรงเหวี่ยงหนีศูนย์กลางที่ความเร็วรอบสูง
กลไกการหนีบเป็นแบบภายใน จึงไม่มีปุ่มดึงให้เห็น
การออกแบบแบบหน้าสัมผัสคู่ช่วยให้มั่นใจได้ถึงความแข็งแกร่งและความแม่นยำสูงสุด แม้ในความเร็วสูงมาก
การผสมผสานระหว่างน้ำหนักเบาและการเชื่อมต่อแบบสองขั้ว ทำให้ HSK เหมาะอย่างยิ่งสำหรับเครื่องจักรที่ทำงานที่ความเร็ว 15,000 รอบต่อนาทีขึ้นไป รวมถึงแกนหมุนความเร็วสูงพิเศษที่ 25,000–30,000 รอบต่อนาที
หัวจับเครื่องมือ HSK มีข้อดีหลายประการเหนือกว่าหัวจับเครื่องมือ BT และ BBT สำหรับงานกลึงที่ต้องการความแม่นยำสูง:
ด้วยคุณสมบัติเหล่านี้ ทำให้หัวจับดอกสว่าน HSK ยังคงรักษาประสิทธิภาพและความแม่นยำสูง แม้ในความเร็วรอบที่สูงมาก
หัวจับเครื่องมือ HSK ใช้กันอย่างแพร่หลายในงานต่างๆ ดังนี้:
ตัวยึดเหล่านี้เหมาะอย่างยิ่งสำหรับอุตสาหกรรมที่ความเรียบของพื้นผิว ความแม่นยำ และความเสถียรของแกนหมุนมีความสำคัญอย่างยิ่ง
หัวจับเครื่องมือ HSK มักใช้กับความเร็วรอบแกนหมุนที่สูงกว่า 15,000 รอบต่อนาที โดยมีหลายการใช้งานที่ความเร็วรอบตั้งแต่ 20,000 ถึง 30,000 รอบต่อนาที การออกแบบแบบกลวงและการจับยึดภายในทำให้มีความเสถียรภายใต้แรงเหวี่ยงหนีศูนย์กลางที่ความเร็วสูง ซึ่งอาจเป็นอุปสรรคต่อหัวจับเครื่องมือ BT หรือ BBT
สำหรับลูกค้าที่ให้ความสำคัญกับประสิทธิภาพความเร็วสูง ความแม่นยำ และความเสถียรของแกนหมุน ตัวจับยึดเครื่องมือ HSK ถือเป็นตัวเลือกที่เหมาะสม แม้ว่าจะมีราคาสูงกว่าระบบ BT หรือ BBT ก็ตาม
แม้ว่า BT, BBT และ HSK จะมีจุดประสงค์เดียวกัน แต่ลักษณะวิธีการกำหนดตำแหน่ง ความแข็งแรง ความเร็ว และต้นทุนนั้นแตกต่างกันอย่างมาก การเปรียบเทียบด้านล่างนี้จะช่วยให้คุณสามารถระบุตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานของคุณได้อย่างรวดเร็ว
คุณสมบัติ | BT | บีบีที | เอชเอสเค |
วิธีการกำหนดตำแหน่ง | การสัมผัสแบบเรียว | เรียวลง + สัมผัสใบหน้า | เรียวลง + สัมผัสใบหน้า |
วิธีการหนีบ | ดึงหมุด | ดึงหมุด | การหนีบภายใน |
ความแข็งแกร่ง | ดี | ดีกว่า | ดีที่สุด |
ความแม่นยำ | ดี | สูง | สูงมาก |
ประสิทธิภาพความเร็วสูง | ดี | ดีกว่า | ดีที่สุด |
น้ำหนักของตัวยึดเครื่องมือ | หนัก | หนัก | น้ำหนักเบา |
ความเร็วที่แนะนำ | <12,000 รอบต่อนาที | 10,000–20,000 รอบต่อนาที | >15,000 รอบต่อนาที |
เครื่องจักรทั่วไป | มาตรฐาน VMC | VMC ประสิทธิภาพสูง | ศูนย์เครื่องจักรกลความเร็วสูง |
ค่าใช้จ่าย | ต่ำ | ปานกลาง | สูง |
BT = ประหยัดที่สุด
BBT = ความแข็งแกร่งและความแม่นยำที่ดียิ่งขึ้น
HSK = ดีที่สุดสำหรับเครื่องจักรความเร็วสูงและความแม่นยำสูง
ตัวจับยึดเครื่องมือที่ดีที่สุดไม่จำเป็นต้องเป็นตัวที่แพงที่สุดเสมอไป ควรเลือกให้เหมาะสมกับความเร็วรอบของแกนหมุน ความต้องการในการตัดเฉือน และงบประมาณของคุณ
เลือกใช้ BT หาก:
คุณต้องการโซลูชันที่หาได้ง่ายและบำรุงรักษาง่าย
เลือก BBT หาก:
คุณทำการกลึงแม่พิมพ์ ดาย หรือชิ้นส่วนที่มีความแม่นยำสูงอยู่บ่อยครั้ง
เลือก HSK หาก:
คุณผลิตชิ้นส่วนสำหรับอุตสาหกรรมการบินและอวกาศ การแพทย์ หรือชิ้นส่วนที่มีความแม่นยำสูงอื่นๆ
1. BBT ดีกว่า BT หรือไม่?
ใช่แล้ว BBT ให้ความแข็งแกร่งและความแม่นยำในการกำหนดตำแหน่งที่ดีขึ้นเนื่องจากการออกแบบแบบสัมผัสคู่ ทำให้มีความเสถียรมากขึ้นสำหรับการตัดเฉือนที่ต้องการความแม่นยำสูงและการใช้งานที่ความเร็วสูง เมื่อเทียบกับตัวจับยึด BT มาตรฐาน
2. ทำไม HSK ถึงมีราคาแพงกว่า?
หัวจับเครื่องมือ HSK ถูกออกแบบมาสำหรับการตัดเฉือนความเร็วสูงและความแม่นยำสูง ก้านกลวงและกลไกการจับยึดภายในช่วยลดแรงเหวี่ยงและเพิ่มเสถียรภาพ ซึ่งเป็นเหตุผลที่ทำให้มีราคาสูงกว่า
3. สามารถใช้หัวจับเครื่องมือ BT กับแกนหมุนความเร็วสูงได้หรือไม่?
ตัวยึดแบบ BT เหมาะสำหรับความเร็วรอบสูงสุดประมาณ 12,000 รอบต่อนาที หากเกินกว่านั้น อาจเกิดการสั่นสะเทือนและความเสถียรลดลง ดังนั้นจึงแนะนำให้ใช้ตัวยึดแบบ BBT หรือ HSK สำหรับการใช้งานที่ความเร็วสูง
4. ตัวยึดเครื่องมือแบบใดให้ความแข็งแรงทนทานดีที่สุด?
HSK ให้ความแข็งแกร่งสูงสุดสำหรับการใช้งานความเร็วสูง รองลงมาคือ BBT ส่วนตัวยึด BT มาตรฐานมีความแข็งแกร่งต่ำกว่าเนื่องจากการออกแบบเรียวแบบสัมผัสเดียว
5. ฉันสามารถอัปเกรดจาก BT เป็น BBT หรือ HSK ได้หรือไม่?
ใช่ เครื่อง CNC หลายเครื่องรองรับการอัปเกรดตัวจับยึดเครื่องมือ อย่างไรก็ตาม คุณควรตรวจสอบความเข้ากันได้ของแกนหมุน และพิจารณาค่าใช้จ่ายของอะแดปเตอร์หรือการดัดแปลงเครื่องจักรหากจำเป็น
ไม่มีตัวจับยึดเครื่องมือแบบใดแบบหนึ่งที่ดีที่สุด มีแต่ตัวจับยึดที่เหมาะสมกับความต้องการในการกลึงของคุณมากที่สุดเท่านั้น
ก่อนเลือกซื้อเครื่องจักรกลซีเอ็นซี อย่าพิจารณาแค่ความเร็วรอบของแกนหมุนเท่านั้น แต่ควรพิจารณาระบบจับยึดเครื่องมือด้วย การเลือกที่เหมาะสมจะช่วยเพิ่มประสิทธิภาพการตัดเฉือน คุณภาพผิวงาน และผลผลิตโดยรวม หากคุณกำลังประเมินเครื่องจักรใหม่ การทำความเข้าใจความแตกต่างระหว่าง BT, BBT และ HSK จะช่วยให้คุณตัดสินใจลงทุนได้อย่างชาญฉลาดมากขึ้น
