ศูนย์เครื่องจักรกล 5 แกน

ผู้ผลิตเครื่องจักรกลซีเอ็นซี 5 แกนในประเทศจีน - หยางเซิน

เครื่องจักรกลซีเอ็นซี 5 แกน เพิ่มแกนหมุนอีกสองแกน (เช่น แกน A, B หรือ C สองแกนใดๆ) เข้ากับแกนสามแกนแบบดั้งเดิม (การเคลื่อนที่เชิงเส้น X, Y และ Z) เพื่อให้สามารถกำหนดตำแหน่งของเครื่องมือหรือชิ้นงานในมุมต่างๆ ได้หลายมุม

สามารถดำเนินการประมวลผลหลายด้านได้ในขั้นตอนการจับยึดเพียงครั้งเดียว เพื่อหลีกเลี่ยงข้อผิดพลาดในการกำหนดตำแหน่งซ้ำๆ ซึ่งเหมาะอย่างยิ่งสำหรับชิ้นส่วนที่ซับซ้อนในด้านการบินและอวกาศ อุปกรณ์ทางการแพทย์ เป็นต้น

เครื่องจักร 5 แกนใช้แกน X, Y และ Z ทั่วไปร่วมกับแกน A และ B เพื่อให้เครื่องมือของคุณสามารถเข้าถึงชิ้นงานได้ทั้งห้าด้าน โดยไม่ต้องทำการหมุนหรือตั้งค่าเพิ่มเติม

ศูนย์เครื่องจักรกล 5 แกน | โซลูชันการแปรรูปชิ้นส่วนที่ซับซ้อนและมีความแม่นยำสูง

เมื่อมีคนใช้คำว่า “5 แกน” โดยทั่วไปแล้ว พวกเขาหมายถึงความสามารถของเครื่องจักร CNC ในการเคลื่อนย้ายชิ้นส่วนหรือเครื่องมือบนแกน CNC ที่แตกต่างกันห้าแกนพร้อมกัน เครื่องจักร CNC 3 แกนจะเคลื่อนชิ้นส่วนในสองทิศทาง (X และ Y) และเครื่องมือจะเคลื่อนขึ้นและลง (Z) ส่วนเครื่องจักร CNC 5 แกนสามารถหมุนได้บนแกนหมุนเพิ่มเติมอีกสองแกน (A และ B) ซึ่งช่วยให้เครื่องมือตัดเข้าใกล้ชิ้นส่วนจากทุกทิศทาง

การตัดเฉือน 5 แกนเป็นประเภทหนึ่งของการตัดเฉือน CNC กระบวนการทางกลไฟฟ้าที่ควบคุมอุปกรณ์รอบแกนสามถึงห้าแกน ด้วยความแม่นยำสูง เพื่อตัดวัสดุส่วนเกินออกเพื่อสร้างชิ้นส่วนและส่วนประกอบต่างๆ เรียกว่าการตัดเฉือน CNC โปรแกรม CAD สร้างแบบร่างเริ่มต้นที่จะนำไปตัดเฉือนด้วยกระบวนการ CNC จากนั้นแบบร่างจะถูกแปลงเป็นรหัส CNC หลายรหัสเพื่อกำหนดคำสั่งให้กับอุปกรณ์ในเครื่อง CNC

เครื่องจักร CNC 5 แกนทำงานอย่างไร?

เครื่องจักร CNC 5 แกนทำงานโดยอัตโนมัติโดยมีการแทรกแซงจากมนุษย์น้อยที่สุด โดยใช้เครื่องมือตัดแบบหมุนเพื่อขึ้นรูปวัสดุที่วางอยู่บนแท่นเครื่อง

อย่างไรก็ตาม การวางวัสดุลงบนแท่นรองเป็นขั้นตอนสุดท้ายในกระบวนการตัดเฉือนด้วยเครื่อง CNC 5 แกน ขั้นตอนแรกในการตัดเฉือนด้วยเครื่อง CNC 5 แกน คือการออกแบบชิ้นส่วนด้วยโปรแกรม CAD และแปลงเป็นโปรแกรม CAM CAM หรือ Computer-Aided Manufacturing คือซอฟต์แวร์ที่ช่วยสร้างภาษาตัวอักษรและตัวเลขสำหรับเครื่อง CNC หรือ G-code

ขั้นตอนต่อไปคือการอัปโหลด G-code ลงในเครื่อง CNC 5 แกน G-code มีความสำคัญมากเนื่องจากมีคำสั่งที่จะชี้นำเครื่องจักรให้เคลื่อนที่ไปตามเส้นทางและเลือกเครื่องมือที่เหมาะสมสำหรับการตัดเฉือน

การทำงานกับเครื่องจักร 5 แกนช่วยลดเวลาในการตั้งค่า ทำให้รอบการทำงานเร็วขึ้น ลดของเสีย เพิ่มเวลาการใช้งานของแกนหมุน และที่สำคัญคือ ช่วยลดความจำเป็นในการใช้บุคลากรที่มีทักษะสูง ซึ่งขัดกับความเชื่อที่แพร่หลาย ทำให้โรงงานของคุณสามารถเปิดโอกาสใหม่ๆ ได้อย่างเต็มที่

เหตุใดจึงควรเลือกเครื่องจักรศูนย์กลางการตัดเฉือน 5 แกน Yangsen

การเลือกเครื่องจักรกลซีเอ็นซี 5 แกนนั้นไม่ได้ขึ้นอยู่กับจำนวนแกนเพียงอย่างเดียว แต่ยังขึ้นอยู่กับเสถียรภาพ ความแม่นยำ และความน่าเชื่อถือในระยะยาวด้วย

ที่ Yangsen CNC เครื่องจักรกลซีเอ็นซี 5 แกนทุกเครื่องได้รับการพัฒนาจากความต้องการในการผลิตจริง ไม่ใช่จากข้อมูลจำเพาะในโบรชัวร์

ต่อไปนี้คือเหตุผลสำคัญที่ผู้ผลิตเลือกใช้เครื่องจักร Yangsen สำหรับงานที่ต้องการประสิทธิภาพสูงในระบบ 5 แกน

ความสามารถในการตัดเฉือนพร้อมกัน 5 แกนอย่างแท้จริง

เครื่องจักรกลซีเอ็นซี 5 แกนของ Yangsen รองรับการกำหนดตำแหน่งแบบต่อเนื่องและพร้อมกัน 5 แกน ไม่ใช่การกำหนดตำแหน่งแบบดัชนี

วิธีนี้ช่วยให้สามารถขึ้นรูปพื้นผิวที่ซับซ้อน โพรงลึก และรูปทรงหลายมุมได้ในขั้นตอนเดียว ลดข้อผิดพลาดในการจัดแนว และปรับปรุงความสม่ำเสมอของพื้นผิว

เหมาะอย่างยิ่งสำหรับพื้นผิวที่มีรูปทรงอิสระและพื้นผิวโค้ง

การตั้งค่าน้อยลง ความแม่นยำทางเรขาคณิตสูงขึ้น

การเคลื่อนที่ที่เสถียรแม้ในระหว่างการเคลื่อนที่ของเครื่องมือที่ซับซ้อน

โครงสร้างเชิงกลที่แข็งแรงทนทานสำหรับการตัดงานหนัก

ความแข็งแกร่งของเครื่องจักรมีความสำคัญอย่างยิ่งในการตัดเฉือนแบบ 5 แกน โดยเฉพาะอย่างยิ่งเมื่อตัดเหล็กหรือไทเทเนียม

เครื่องจักรของ Yangsen สร้างขึ้นด้วยโครงสร้างการหล่อที่ได้รับการปรับให้เหมาะสม และการจัดเรียงซี่โครงเสริมแรง เพื่อรักษาความแข็งแกร่งในระหว่างการทำงานที่มีภาระสูง

การออกแบบฐานและเสาเครื่องจักรที่มีความแข็งแกร่งสูง

ลดแรงสั่นสะเทือนระหว่างการตัดด้วยความเร็วสูงและงานหนัก

ความแม่นยำสม่ำเสมอแม้ในรอบการตัดเฉือนที่ยาวนาน

โครงสร้างนี้รับประกันประสิทธิภาพที่เชื่อถือได้ ไม่เพียงแต่ในขั้นตอนการตกแต่งขั้นสุดท้ายเท่านั้น แต่ยังรวมถึงขั้นตอนการผลิตขั้นต้นด้วย

ตัวเลือกระบบควบคุมระดับสูง

Yangsen นำเสนอตัวเลือกการควบคุม CNC ที่ได้รับการยอมรับในระดับสากลมากมาย ทำให้ลูกค้าสามารถเลือกเครื่องจักรให้เหมาะสมกับวิธีการเขียนโปรแกรมและข้อกำหนดในการใช้งานของตนได้

ระบบควบคุมของ Siemens และ FANUC พร้อมใช้งานแล้ว

การประมาณค่าแบบ 5 แกนที่ราบรื่นและการควบคุมวิถีการเคลื่อนที่

ประสิทธิภาพการทำงานที่เสถียรสำหรับเส้นทางการเคลื่อนที่ของเครื่องมือที่ซับซ้อนซึ่งสร้างโดย CAM

ความยืดหยุ่นนี้ช่วยลดเวลาในการเรียนรู้ของผู้ปฏิบัติงานและปรับปรุงประสิทธิภาพการผลิตโดยรวม

ความเสถียรทางความร้อน ออกแบบมาเพื่อความแม่นยำ

การเสียรูปเนื่องจากความร้อนเป็นสาเหตุสำคัญที่ทำให้ความแม่นยำลดลงในรอบการตัดเฉือน 5 แกนที่ยาวนาน

Yangsen ผสานรวมคุณสมบัติการจัดการความร้อนเพื่อรักษาเสถียรภาพด้านมิติในระหว่างกระบวนการผลิต

ระบบระบายความร้อนแกนหมุน

การชดเชยความร้อนในแกนหลัก

การควบคุมการกระจายความร้อนภายในโครงสร้างของเครื่องจักร

ด้วยเหตุนี้ ความถูกต้องจึงคงที่ตั้งแต่ส่วนแรกจนถึงส่วนสุดท้าย

ความถูกต้องและการควบคุมคุณภาพที่ได้รับการตรวจสอบแล้ว

เครื่องจักรกลซีเอ็นซี 5 แกนของ Yangsen ทุกเครื่องจะผ่านการตรวจสอบความแม่นยำอย่างเป็นระบบก่อนส่งมอบ

การสอบเทียบเลเซอร์

การทดสอบบอลบาร์

การตรวจสอบความแม่นยำทางเรขาคณิต

การทดสอบเหล่านี้ช่วยให้มั่นใจได้ว่าเครื่องจักรตรงตามมาตรฐานความแม่นยำและความสามารถในการทำซ้ำที่ระบุไว้ในสภาพการทำงานจริง ไม่ใช่แค่บนกระดาษเท่านั้น

การปรับแต่งตามแบบ OEM และการใช้งานจริง

อุตสาหกรรมแต่ละประเภทต้องการการกำหนดค่าเครื่องจักรที่แตกต่างกัน

Yangsen ให้บริการ OEM และการปรับแต่งตามการใช้งาน เพื่อให้มั่นใจว่าเครื่องจักรเหมาะสมกับความต้องการในการผลิตจริงของคุณ

ขนาดระยะการเคลื่อนที่และการกำหนดค่าแกน

ตัวเลือกแกนหมุนสำหรับวัสดุต่างๆ

ความจุของแม็กกาซีนเครื่องมือและความพร้อมสำหรับการทำงานอัตโนมัติ

แนวทางนี้ช่วยให้ลูกค้าหลีกเลี่ยงการจ่ายเงินเกินสำหรับฟีเจอร์ที่ไม่จำเป็น ในขณะเดียวกันก็รับประกันความสามารถในการขยายระบบในระยะยาว

การสนับสนุนโดยตรงจากโรงงานพร้อมการมุ่งเน้นด้านวิศวกรรม

ในฐานะผู้ผลิต ยางเซนให้การสื่อสารทางเทคนิคโดยตรงโดยไม่มีตัวกลางที่ไม่จำเป็น

ตอบคำถามทางเทคนิคได้รวดเร็วยิ่งขึ้น

การกำหนดค่าที่ชัดเจนและการควบคุมระยะเวลานำส่ง

การสนับสนุนในระดับวิศวกรรมระหว่างการคัดเลือกและการติดตั้ง

รูปแบบการขายตรงจากโรงงานนี้ช่วยลดความเสี่ยงและเพิ่มความโปร่งใสของโครงการสำหรับผู้ซื้อจากต่างประเทศ

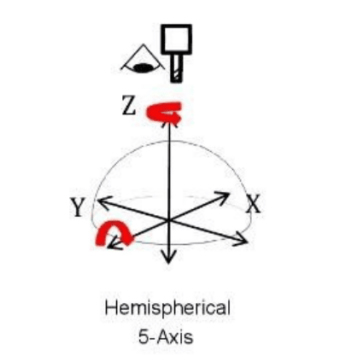

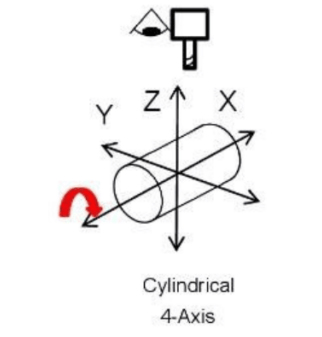

การเปรียบเทียบเครื่องจักร 3 แกน, 4 แกน และ 5 แกน

รูปภาพ
แกน	3 แกน	4 แกน	5 แกน
คำจำกัดความของแกนการเคลื่อนที่	แกนเชิงเส้น X/Y/Z	แกน X/Y/Z + แกนหมุน 1 แกน (A, B หรือ C)	โครงสร้างทั่วไป: แกน X/Y/Z + แกนหมุน 2 แกน (เช่น A+C หรือ B+C)
โครงสร้างทั่วไป	เครื่องมือนี้เคลื่อนที่ได้ในสามทิศทางเชิงเส้น	เพิ่มโต๊ะหมุน (เช่น แกน A หมุนรอบแกน X)	การผสมผสาน เช่น โต๊ะหมุนคู่ (A+C), หัวหมุน + โต๊ะหมุน (B+C)
พื้นผิวที่ซับซ้อน	ไม่สามารถดำเนินการให้เสร็จได้อย่างมีประสิทธิภาพ	พื้นผิวแบบง่าย (เช่น ลูกเบี้ยวทรงกระบอก)	พื้นผิวสามมิติใดๆ (เช่น ใบพัดเรือ)
จำนวนครั้งในการหนีบ	สูง (ต้องปรับตำแหน่งแต่ละด้านใหม่)	ปานกลาง (ลดการหนีบบางส่วนสำหรับแกนหมุน)	ต่ำมาก (หนีบครบ 5 ด้านในการหนีบครั้งเดียว)

ความแตกต่างระหว่างเครื่องจักร 5 แกน, 3+2 แกน และ 4+1 แกน

เครื่องจักร 5 แกนใช้สำหรับอะไร?

การตัดเฉือนด้วยเครื่อง CNC 5 แกน เหมาะอย่างยิ่งสำหรับการสร้างชิ้นส่วนที่ต้องการรูปทรงเรขาคณิตที่ซับซ้อนมาก คุณภาพสูง ความคลาดเคลื่อนต่ำ หรือแม้กระทั่งการตัดเฉือนแบบดั้งเดิมบนพื้นผิวที่แปลกหรือเอียง อุตสาหกรรมทั่วไปที่ใช้การตัดเฉือนด้วยเครื่อง CNC 5 แกน ได้แก่:

1. อุตสาหกรรมการแพทย์: ความแม่นยำสูงที่ได้จากการตัดเฉือนด้วยเครื่อง CNC 5 แกน ทำให้การผลิตอุปกรณ์ทางการแพทย์ อุปกรณ์ฝังในร่างกาย และเครื่องมือทางการแพทย์อื่นๆ มีความแม่นยำยิ่งขึ้น สำหรับผู้ผลิตอุปกรณ์ทางการแพทย์ การตัดเฉือนด้วยเครื่อง CNC 5 แกน จึงช่วยประหยัดต้นทุนและเพิ่มประสิทธิภาพการผลิต

2. อุตสาหกรรมยานยนต์: ใช้ในการผลิตชิ้นส่วนยานยนต์ที่ซับซ้อน เช่น ชิ้นส่วนเครื่องยนต์ ชิ้นส่วนระบบส่งกำลัง ระบบช่วงล่าง เป็นต้น

3. การผลิตแม่พิมพ์: เครื่องมือกล 5 แกนใช้ในการผลิตแม่พิมพ์และแบบจำลองที่ซับซ้อน เช่น แม่พิมพ์ฉีดพลาสติก แม่พิมพ์หล่อโลหะ เป็นต้น

เหตุใดจึงควรเลือกเครื่อง CNC ของ Yangsen?

1. ส่วนประกอบพื้นฐานของตัวถังเครื่องบินแจนเซ่นคือชิ้นส่วนหล่อขึ้นรูป ผู้ผลิตชิ้นส่วนหล่อบางรายลดปริมาณวัสดุของฐานหล่อและลดจำนวนการอบชุบเพื่อลดต้นทุน แต่ชิ้นส่วนหล่อของแจนเซ่นผลิตตามขนาดที่กำหนด

สำหรับการวิเคราะห์และวิจัยเกี่ยวกับกลศาสตร์ของวัสดุ ควรดำเนินการอบชุบและบ่มอย่างถูกต้องเพื่อให้เป็นไปตามข้อกำหนดด้านสมรรถนะเชิงกลของวัสดุ

2. ส่วนประกอบแกนหมุน: แจนเซ่นให้ความสำคัญกับทุกส่วนประกอบ และเรารู้ว่าคุณภาพของการติดตั้งส่วนประกอบมีผลอย่างมากต่อความแม่นยำ ส่วนประกอบต่างๆ เช่น กล่องแกนหมุน มอเตอร์แกนหมุน แกนหมุน ตลับลูกปืน ข้อต่อ แผ่นรองมอเตอร์ แผ่นรองกันลื่น และชิ้นส่วนอื่นๆ จะถูกควบคุมโดยฝ่ายผลิตในทุกระดับ

3. ส่วนประกอบการป้อนชิ้นงาน: ประกอบด้วยมอเตอร์เซอร์โวสามแกนของ Janssen, อุปกรณ์ส่งกำลังเชิงกลสามแกน และองค์ประกอบวัดระยะการเคลื่อนที่ กำลังของมอเตอร์เซอร์โวสามแกนจะมีผลต่อความเร็วและความแรงของการป้อนชิ้นงาน อุปกรณ์ส่งกำลังเชิงกลสามแกนประกอบด้วยแกนเกลียว รางนำ ตัวเลื่อน ตลับลูกปืน ข้อต่อ ฯลฯ เกรดของแกนเกลียวและรางนำเป็นตัวรับประกันความแม่นยำ ขนาดของแกนเกลียวและขนาดของรางนำเป็นตัวรับประกันว่าเครื่องมือกลสามารถทำการตัดชิ้นงานหนักได้หรือไม่

4. ระบบปฏิบัติการ CNC: ส่วน CNC ของเครื่องจักรกลหยางเซินประกอบด้วยอุปกรณ์ CNC อุปกรณ์ควบคุมการเคลื่อนที่แบบเซอร์โว PLC และแผงควบคุม ระบบปฏิบัติการที่ใช้ได้แก่ Siemens จากเยอรมนี Mitsubishi จากญี่ปุ่น และ Fanuc เป็นต้น

5. ระบบเปลี่ยนเครื่องมืออัตโนมัติ อุปกรณ์เปลี่ยนเครื่องมืออัตโนมัติประกอบด้วยแม็กกาซีนเครื่องมือ แขนจับ และส่วนประกอบอื่นๆ อุปกรณ์เปลี่ยนเครื่องมืออัตโนมัติของเครื่องจักรกลซีเอ็นซีสามารถลดเวลาในการเปลี่ยนเครื่องมือได้อย่างมาก โดยไม่ต้องใช้แรงงานคน และไม่ใช่ระบบกึ่งอัตโนมัติ ช่วยเพิ่มประสิทธิภาพในการประมวลผล

6. อุปกรณ์เสริม: ผ่านการทดสอบอย่างต่อเนื่อง 72 ชั่วโมงก่อนออกจากโรงงาน ประธานบริษัท คุณหลิน เป็นวิศวกรด้านเทคนิค และเข้าร่วมการทดสอบเครื่องจักรทุกชิ้นด้วยตนเอง อุปกรณ์เสริมประกอบด้วยชิ้นส่วนระบบหล่อลื่น ระบบระบายความร้อน ระบบระบายน้ำ ระบบป้องกัน ระบบไฮดรอลิก ระบบนิวแมติก และระบบตรวจจับ เพื่อให้มั่นใจได้ว่าเครื่องจักรสามารถทำงานได้อย่างยาวนาน

นับตั้งแต่ปี 2003 เป็นต้นมา พวกเราที่ Janssen ได้จัดตั้งและพัฒนาแผนกวิจัยและพัฒนาที่แข็งแกร่ง ซึ่งเปี่ยมด้วยจิตวิญญาณแห่งนวัตกรรมและเทคโนโลยีที่เป็นเอกลักษณ์

แผนก.

1. พนักงานกว่า 30 คน ที่มีประสบการณ์ด้านการวิจัยและพัฒนามากกว่า 15 ปี

2. พนักงานกว่า 50 คนมีประสบการณ์ 10 ปีในแผนกวิจัยและพัฒนา

3. ฝ่ายเทคนิคมีพนักงานมากกว่า 35 คน

4. เราจัดสรรงบประมาณมากกว่า 7.5% ของยอดขายในแต่ละปีเป็นงบประมาณด้านการวิจัยและพัฒนา เพื่อเสริมสร้างศักยภาพในการวิจัยและพัฒนาอย่างอิสระ และปรับปรุงอย่างต่อเนื่อง

ปรับปรุงความแม่นยำและประสิทธิภาพด้านต้นทุนของเครื่องจักร CNC ประเภทต่างๆ

บริการหลังการขาย:

1. บริการก่อนการขาย: ทีมขายของ Janssen จะให้คำแนะนำเกี่ยวกับโซลูชันการประมวลผลที่ดีที่สุดแก่ผู้ใช้งาน รวมถึงเครื่องมือเครื่องจักรต่างๆ

การคัดเลือก การกำหนดค่าตัวเลือก การเลือกเครื่องมือและอุปกรณ์จับยึด การจัดการน้ำมันหล่อลื่น น้ำมันหล่อเย็น และบริการอื่นๆ อีกมากมาย

มีโครงการแบบครบวงจรให้บริการ

2. เวลาตอบสนองในการบำรุงรักษา: บริษัทของเรามีทีมบริการมากถึง 50 คน และมีอุปกรณ์และบริการครบครัน

รถจะตอบสนองภายใน 2 ชั่วโมงหลังจากได้รับการแจ้งเตือนจากผู้ใช้เกี่ยวกับการเสียของรถ

3. คลังอะไหล่: แจนเซ่นมีโรงงานผลิตและคลังอะไหล่โดยเฉพาะในเมืองเซี่ยเหมิน ซึ่งมีความแข็งแกร่งมาก

มีสต็อกอะไหล่ครบถ้วนและอะไหล่ที่ใช้กันทั่วไปพร้อมให้บริการในทุกสำนักงาน เพื่อให้ผู้ใช้ได้รับบริการที่รวดเร็วที่สุด

ชิ้นส่วนอะไหล่

4. การรับประกัน: อุปกรณ์นี้มีการรับประกันหนึ่งปีนับจากวันที่รับมอบ ในระหว่างระยะเวลาการรับประกัน เนื่องจาก

บริษัทของเรารับผิดชอบค่าซ่อมฟรีสำหรับอุปกรณ์ที่ชำรุดเสียหายซึ่งเกิดจากการใช้งานปกติ หากเกิดจากการใช้งานที่ไม่ถูกต้องของผู้ใช้ บริษัทจะไม่รับผิดชอบค่าใช้จ่ายเพิ่มเติม

ในกรณีที่เกิดความล้มเหลว จะมีการเรียกเก็บค่าใช้จ่ายหลังจากการให้บริการเสร็จสิ้น

5. ค่าบำรุงรักษาหลังหมดระยะเวลารับประกัน: มาตรฐานการคิดค่าบริการระบุไว้อย่างชัดเจนตามราคาจริง และจะคิดค่าบริการเฉพาะค่าใช้จ่ายจริงเท่านั้น เพื่อความโปร่งใสและเปิดเผยต่อสาธารณะ

ให้บริการผู้ใช้ด้วยแนวคิดเรื่องความยุติธรรมและความเสมอภาค

6. แผนกบริการผู้ใช้เก่าพิเศษ: ติดตามการใช้งานเครื่องมือกลอย่างใกล้ชิดและจัดการข้อร้องเรียนเกี่ยวกับการบำรุงรักษาอย่างทันท่วงที

7. การกำกับดูแลงานบำรุงรักษา: ผู้จัดการทั่วไปยังทำหน้าที่เป็นผู้อำนวยการฝ่ายบริการหลังการขาย โดยกำกับดูแลคุณภาพของงานบำรุงรักษาแบบเรียลไทม์

ปริมาณและปกป้องสิทธิของลูกค้า
