ศูนย์เครื่องจักรกลแกะสลักและกัดสามารถเจาะ กัด เจียร และเคาะไปพร้อมกับการแกะสลัก เครื่องนี้ทำงานด้วยความเร็วสูงและมีความสามารถในการตัดสูงและความแม่นยำในการตัดเฉือน มีการใช้กันอย่างแพร่หลายในแม่พิมพ์ที่มีความเที่ยงตรง ขั้วไฟฟ้าทองแดง การผลิตแม่พิมพ์รองเท้า การประมวลผลเป็นชุดของนาฬิกา นาฬิกา และผลิตภัณฑ์แว่นตา ฯลฯ
สูงสุด การเดินทางแกน X :
800mmสูงสุด การเดินทางแกน Y :
700mmสูงสุด การเดินทางแกน Z :
300mmความยาวชิ้นงานสูงสุด :
720mmความกว้างของชิ้นงานสูงสุด :
640mmน้ำหนักชิ้นงานสูงสุด :
400KGแอปพลิเคชัน :
Precision Moldกำลังประมวลผล :
Drilling, Milling, Tapping, EngravingSลักษณะโครงสร้างของเครื่องแกะสลักและเครื่องกัด
 |
ศูนย์เครื่องจักรกลแกะสลักและกัดสามารถเจาะ กัด เจียร และเคาะไปพร้อมกับการแกะสลัก เครื่องนี้ทำงานด้วยความเร็วสูงและมีความสามารถในการตัดสูงและความแม่นยำในการตัดเฉือน มีการใช้กันอย่างแพร่หลายในแม่พิมพ์ที่มีความเที่ยงตรง ขั้วไฟฟ้าทองแดง การผลิตแม่พิมพ์รองเท้า การประมวลผลเป็นชุดของนาฬิกา นาฬิกา และผลิตภัณฑ์แว่นตา ฯลฯ |
คุณสมบัติเครื่องแกะสลักและกัด
 |
1. กล่องแกนหมุนของเครื่องแกะสลักและกัดที่ได้รับการจดสิทธิบัตร มีรูขั้นบันไดอยู่ภายในกล่องแกนหมุน มีการติดตั้งแกนหมุนไฟฟ้าในรูขั้นบันได และใช้หน้าแปลนเพื่อยึดกล่องแกนหมุน 2. โต๊ะทำงาน โครงสร้างกล่องและบอลสกรูประกอบเข้าด้วยกัน 3. สเกลเชิงเส้นเชิงแสง Heidenhain, Fagor ออปติคัลลิเนียร์สเกลเสริมที่มีความแม่นยำต่ำกว่า ±5um 4. ฐาน โครงสร้างกล่องผนังหลายชั้น การสกัดเศษด้านหลัง 5. โครงสร้างซี่โครงสามเหลี่ยมของเสาสะพาน โมเดลยูทิลิตี้ของโครงสร้างซี่โครงสามเหลี่ยมของสะพานประตูช่วยปรับปรุงความแข็งแกร่งแบบไดนามิกและคงที่ของเครื่องมือกล และเพิ่มความแม่นยำในการประมวลผล 6. ตัวเลือกแกนหมุน BBT40 แบบขับเคลื่อนโดยตรง 7. อัปเกรดการกำหนดค่า นิตยสารเครื่องมือหมุนเซอร์โวมาตรฐาน แกนมอเตอร์ HSK-E40; แพ็คเกจป้องกันกราไฟท์ หัววัดเครื่องมือเลเซอร์ ระบบดักจับละอองน้ำมัน และอื่นๆ 8. ความแม่นยำที่มั่นคง เครื่องชั่งเชิงเส้นแบบออปติกแบบวงปิดที่มีความแม่นยำในการระบุตำแหน่งสูงสามารถยับยั้งข้อผิดพลาดในการระบุตำแหน่งที่เกิดจากการขยายความร้อนของบอลสกรูนำได้อย่างมีประสิทธิภาพ 9. ความเสถียรของระบบ ติดตั้งระบบ Siemens 828D |
|
แบบอย่าง |

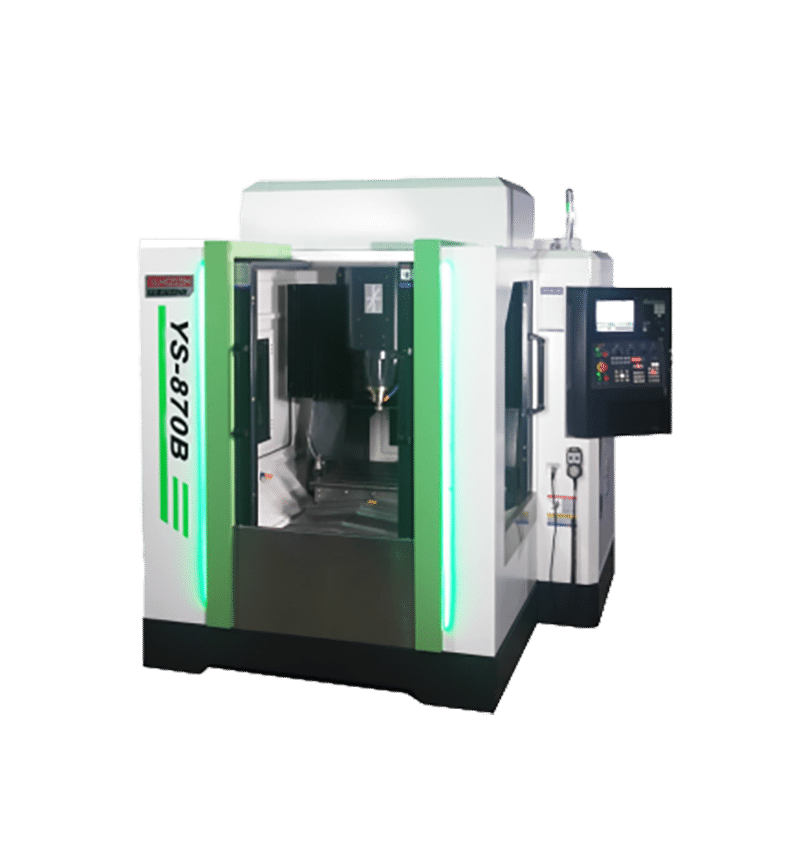

YS-870B |
||
|
เรื่อง |
ข้อมูลจำเพาะ |
หน่วย |
|
|
การท่องเที่ยว |
แกน X/Y/Z |
mm |
800/700/300 |
|
จมูกแกนหมุนไปยังโต๊ะทำงาน |
mm |
205-505 |
|
|
ไกด์เวย์สามแกน |
/ |
คู่มือเชิงเส้น |
|
|
ความกว้างของประตู |
/ |
810 |
|
|
โต๊ะทำงาน |
ขนาดโต๊ะทำงาน (L*W) |
mm |
720*640 |
|
โหลดตารางสูงสุด |
kg |
400 |
|
|
ที-สล็อต |
mm |
5-16x120 |
|
|
แกนหมุน |
แกนเตเปอร์ |
พิมพ์ |
ER32 |
|
ความเร็วแกน |
รอบต่อนาที |
24000 |
|
|
ประเภทไดรฟ์สปินเดิล |
/ |
บิวท์อิน |
|
|
อัตราป้อน |
เคลื่อนที่อย่างรวดเร็ว (X/Y/Z) |
เมตร/นาที |
15/15/12 |
|
อัตราป้อนตัด (X/Y/Z) |
เมตร/นาที |
12 |
|
|
เครื่องมือเปลี่ยน |
เครื่องมือเปลี่ยน |
/ |
ม้าหมุนเซอร์โว ATC |
|
เครื่องยนต์ |
มอเตอร์สปินเดิล |
kw |
7.5 |
|
เซอร์โวมอเตอร์สามแกน |
kw |
0.85/0.85/1.3 |
|
|
ความแม่นยำ |
ความแม่นยำ |
mm |
±0.005 |
|
การทำซ้ำ |
mm |
±0.003 |
|
|
ต้องการพลังงาน |
ความต้องการพลังงาน |
kva |
10 |
|
ความต้องการแรงดันอากาศ |
กก./ตร.ซม |
6^8 |
|
|
คนอื่น |
ขนาดภายนอก (L*W*H) |
mm |
2100x2700x2550 |
|
น้ำหนักรวม |
t |
5 |
|
|
7.5KW-ER32-24000 การวัดความยาวของเครื่องมืออัตโนมัติ สปินเดิลออยล์คูลเลอร์ ตัวป้องกันสิ่งที่แนบมาอย่างเต็มที่ |
ถังน้ำหล่อเย็น & พายน้ำมัน ล้อมือ (MPG) สลักเกลียวปรับระดับและแผ่นรอง กล่องเครื่องมือ |
ระบบหล่อลื่นอัตโนมัติ หม้อแปลง ไฟ LED ทำงาน การระเบิดของอากาศและน้ำหล่อเย็นในแกนหมุน |
ซอฟต์แวร์และสายส่ง 20m ไฟเตือน LED 3 สี คู่มือการบำรุงรักษาและการใช้งาน การแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า |
ตัวเลือก
|
เครื่องดักละอองน้ำมัน เอ.ที.ซี |
7.5KW-BT30-24000
|
BBT40-15000
|
โต๊ะหมุน
|
