เครื่องแกะสลักและกัด CNC สำหรับตัดและขึ้นรูปโลหะเหล็ก เป็นเครื่องมือศูนย์กลางที่สามารถแกะสลักหรือกัดได้ โดยพัฒนามาจากเครื่องแกะสลัก มีการเพิ่มกำลังของเพลาหลักและมอเตอร์เซอร์โว เพิ่มความสามารถในการรับน้ำหนักของฐานเครื่อง และยังคงรักษาความเร็วสูงของเพลาหลักไว้ ที่สำคัญกว่านั้นคือมีความแม่นยำสูง เครื่องแกะสลักและกัดยังพัฒนาไปสู่ความเร็วสูง ซึ่งโดยทั่วไปเรียกว่าเครื่องความเร็วสูง มีกำลังการตัดที่แข็งแกร่งกว่าและมีความแม่นยำในการขึ้นรูปสูงมาก
สูงสุด การเดินทางแกน X :
700mmสูงสุด การเดินทางแกน Y :
700mmสูงสุด การเดินทางแกน Z :
350mmความยาวชิ้นงานสูงสุด :
700mmความกว้างของชิ้นงานสูงสุด :
700mmน้ำหนักชิ้นงานสูงสุด :
400KGแอปพลิเคชัน :
Precision Moldกำลังประมวลผล :
Drilling, Milling, Tapping, EngravingSลักษณะโครงสร้างของเครื่องแกะสลักและเครื่องกัด
 | เครื่องแกะสลักและกัด CNC สำหรับตัดและขึ้นรูปโลหะเหล็ก เป็นเครื่องมือศูนย์กลางที่สามารถแกะสลักหรือกัดได้ โดยพัฒนามาจากเครื่องแกะสลัก มีการเพิ่มกำลังของเพลาหลักและมอเตอร์เซอร์โว เพิ่มความสามารถในการรับน้ำหนักของฐานเครื่อง และยังคงรักษาความเร็วสูงของเพลาหลักไว้ ที่สำคัญกว่านั้นคือมีความแม่นยำสูง เครื่องแกะสลักและกัดยังพัฒนาไปสู่ความเร็วสูง ซึ่งโดยทั่วไปเรียกว่าเครื่องความเร็วสูง มีกำลังการตัดที่แข็งแกร่งกว่าและมีความแม่นยำในการขึ้นรูปสูงมาก |
คุณสมบัติของเครื่องแกะสลักและเครื่องกัด
 | 1. กล่องแกนหมุนที่ได้รับการจดสิทธิบัตรสำหรับเครื่องแกะสลักและกัด ภายในกล่องแกนหมุนมีรูแบบขั้นบันได แกนหมุนไฟฟ้าจะถูกติดตั้งในรูแบบขั้นบันไดนั้น และใช้หน้าแปลนเพื่อยึดกล่องแกนหมุนให้แน่น 2. โต๊ะทำงาน โครงสร้างกล่องและบอลสกรูถูกขึ้นรูปเป็นชิ้นเดียวกัน 3. มาตราส่วนเชิงเส้นแบบออปติคอล สเกลเชิงเส้นแบบออปติคอล Heidenhain หรือ Fagor (เลือกได้) ที่มีความแม่นยำต่ำกว่า ±5 ไมโครเมตร 4. ฐาน โครงสร้างกล่องผนังหลายชั้น พร้อมช่องระบายเศษวัสดุด้านหลัง 5. โครงสร้างซี่โครงรูปสามเหลี่ยมของเสาสะพาน รูปแบบการใช้งานของโครงสร้างซี่โครงสามเหลี่ยมของสะพานประตู ช่วยเพิ่มความแข็งแกร่งทั้งด้านพลวัตและสถิตของเครื่องมือกล และเพิ่มความแม่นยำในการประมวลผล 6.แกนหมุน BBT40 แบบขับตรง (อุปกรณ์เสริม) 7. อัปเกรดการกำหนดค่า แม็กกาซีนเครื่องมือแบบเซอร์โวมาตรฐาน; แกนหมุนมอเตอร์ HSK-E40; ชุดป้องกันกราไฟต์; หัววัดเลเซอร์สำหรับเครื่องมือ; ระบบเก็บละอองน้ำมัน และอื่นๆ 8. ความแม่นยำที่เสถียร ระบบวัดระยะเชิงเส้นแบบออปติคอลวงปิดที่มีความแม่นยำในการกำหนดตำแหน่งสูง สามารถลดข้อผิดพลาดในการกำหนดตำแหน่งที่เกิดจากการยืดตัวเนื่องจากความร้อนของบอลสกรูนำได้อย่างมีประสิทธิภาพ 9. ความเสถียรของระบบ ติดตั้งระบบ Siemens 828D |

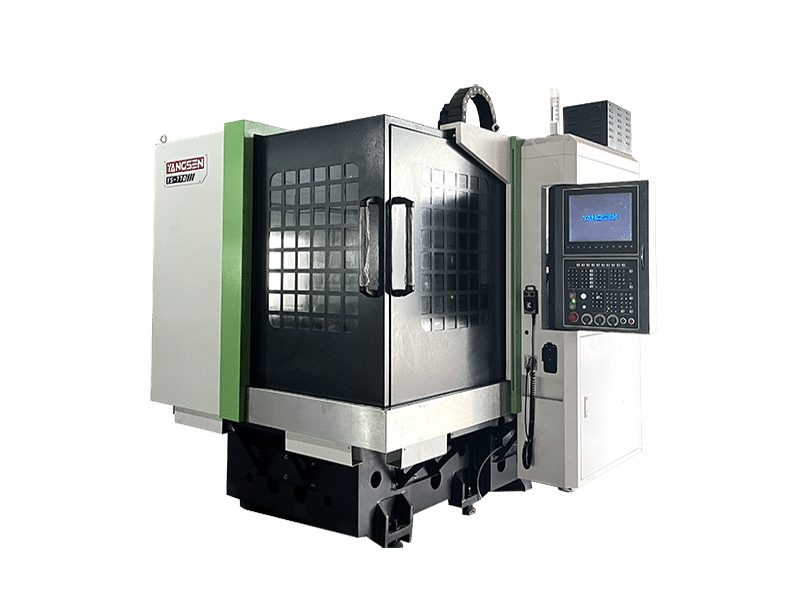

YS-770 ศูนย์เครื่องจักรกลแกะสลักและกัด พารามิเตอร์
| แบบอย่าง | YS-770 | ||
| เรื่อง | ข้อกำหนด | หน่วย | |
| การท่องเที่ยว | แกน X/Y/Z | mm | 700/700/350 |
| หัวแกนหมุนไปยังโต๊ะทำงาน | mm | 175-525 | |
| รางนำทางสามแกน | / | รางนำทางเชิงเส้น | |
| ความกว้างของประตู | / | 740 | |
| โต๊ะทำงาน | ขนาดโต๊ะทำงาน (ยาว*กว้าง) | mm | 700*700 |
| น้ำหนักบรรทุกสูงสุดของโต๊ะ | kg | 400 | |
| ที-สล็อต | mm | 5-16x120 | |
| แกนหมุน | แกนเรียว | พิมพ์ | อีอาร์32 |
| ความเร็วแกนหมุน | รอบต่อนาที | 24000 | |
| ประเภทขับเคลื่อนแกนหมุน | / | ในตัว | |
| อัตราการป้อน | การเคลื่อนที่แบบรวดเร็ว (X/Y/Z) | เมตร/นาที | 15/15/12 |
| อัตราการป้อนตัด (X/Y/Z) | เมตร/นาที | 12 | |
| ตัวเปลี่ยนเครื่องมือ | ตัวเปลี่ยนเครื่องมือ | / | Carousel Servo ATC |
| มอเตอร์ | มอเตอร์แกนหมุน | kw | 7.5 |
| มอเตอร์เซอร์โวสามแกน | kw | 0.85/0.85/1.3 | |
| พลังงานที่ต้องการ | ความต้องการพลังงาน | ควา | 12 |
| ข้อกำหนดแรงดันอากาศ | กก./ซม.² | 6^8 | |
| อื่น | ขนาดภายนอก (ยาว*กว้าง*สูง) | mm | 2100x2500x2550 |
| น้ำหนักรวม | t | 4.2 | |
7.5KW-ER32-24000 การวัดความยาวเครื่องมืออัตโนมัติ ตัวระบายความร้อนน้ำมันแกนหมุน การ์ดป้องกันแบบปิดมิดชิด | ถังน้ำหล่อเย็นและเครื่องแยกน้ำมัน วงล้อหมุน (อัตราสิ้นเปลืองน้ำมัน) สลักและแผ่นรองปรับระดับ กล่องเครื่องมือ | ระบบหล่อลื่นอัตโนมัติ หม้อแปลง ไฟทำงาน LED การเป่าลมและสารหล่อเย็นแกนหมุน | ซอฟต์แวร์ส่งสัญญาณและสายเคเบิล 20 เมตร ไฟเตือน LED 3 สี คู่มือการบำรุงรักษาและการใช้งาน อุปกรณ์แลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า |
ตัวเลือก
เครื่องดักจับละอองน้ำมัน เอทีซี | 7.5KW-BT30-24000
| บีบีที40-15000
| โต๊ะหมุน
|
