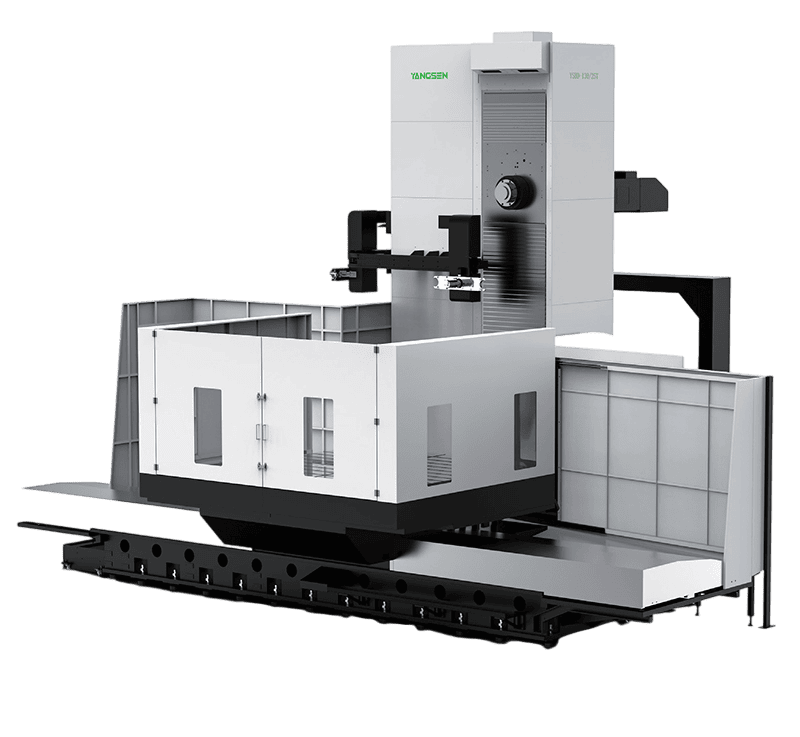

เครื่องเจาะแนวนอน YSBD-160/20T ได้รับการออกแบบทางวิศวกรรมสำหรับการตัดเฉือนชิ้นงานขนาดใหญ่และหนัก ให้ความแข็งแกร่ง ความแม่นยำ และความเสถียรในการตัดที่ยอดเยี่ยม มาพร้อมกับโต๊ะทำงานขนาดใหญ่ เครื่องเจาะแนวนอนนี้รองรับน้ำหนักบรรทุกได้สูง ทำให้เหมาะสำหรับอุตสาหกรรมต่างๆ เช่น พลังงาน การผลิตเครื่องจักรหนัก การต่อเรือ และการผลิตชิ้นส่วนโครงสร้างขนาดใหญ่
สูงสุด การเดินทางแกน X :
4000mmสูงสุด การเดินทางแกน Y :
3000mmสูงสุด การเดินทางแกน Z :
1500mmความยาวชิ้นงานสูงสุด :
2500mmความกว้างของชิ้นงานสูงสุด :
2500mmน้ำหนักชิ้นงานสูงสุด :
54Tแอปพลิเคชัน :
Auto Partsกำลังประมวลผล :
Surface Milling, Drilling Holes, Tappingศูนย์เครื่องจักรกลเจาะและกัดแนวนอน ลักษณะโครงสร้าง
นี้ เครื่องเจาะแนวนอน ติดตั้งด้วย โต๊ะทำงานหมุนความแม่นยำสูง โดยมี การจัดวางตำแหน่งหมุดเรียว 4 × 90° เมื่อรวมกับ ระบบล็อคไฮดรอลิกอัตโนมัติเพื่อให้มั่นใจได้ถึงความแม่นยำในการกำหนดตำแหน่งที่สม่ำเสมอในระหว่างการตัดเฉือนหลายพื้นผิว
ตารางนี้ถูกขับเคลื่อนด้วย มอเตอร์เซอร์โว AC ควบคุมด้วยระบบดิจิทัล และ ระบบส่งกำลังเฟืองตัวหนอนความแม่นยำสูงโดยให้ผลลัพธ์ที่มีประสิทธิภาพ ค่าชดเชยผลกระทบด้านลบ และการเคลื่อนที่แบบหมุนที่ราบรื่น สำหรับแกน B นั้น ระบบจับยึดแบบดิสก์ไฮดรอลิกนำเข้า ได้รับการนำมาใช้ ส่งผลให้มีแรงยึดจับที่ยอดเยี่ยมเพื่อรองรับอย่างเต็มที่ การเจาะและการกัดงานหนักภายใต้สภาวะการตัดที่รุนแรง.
คุณสมบัติของเครื่องเจาะและกัดแนวนอน:
ฐานและเสาเครื่องจักรเหล็กหล่อความแข็งแรงสูง
ส่วนประกอบโครงสร้างหลักของเครื่องเจาะแนวนอนนี้ผลิตจากเหล็กหล่อความแข็งแรงสูง HT300 โดยใช้วิธีการหล่อแบบผสมระหว่างอะลูมิเนียมและไม้ ร่วมกับการหล่อด้วยทรายเรซิน
หลังจากผ่านกระบวนการอบอย่างเข้มข้นและการปรับสภาพเพื่อลดความเครียดแล้ว ชิ้นส่วนหล่อขึ้นรูปจะมีความแข็งแกร่ง การดูดซับแรงสั่นสะเทือน และความเสถียรของมิติที่ดีเยี่ยม ทำให้เป็นรากฐานที่มั่นคงสำหรับการขึ้นรูปชิ้นงานที่มีความแม่นยำสูงและรับน้ำหนักมาก การออกแบบโครงสร้างที่แข็งแรงนี้ช่วยเพิ่มความทนทานของเครื่องจักรอย่างมีนัยสำคัญและรับประกันความแม่นยำในระยะยาวในการใช้งานทางอุตสาหกรรมที่ต้องการความแม่นยำสูง
ระบบกำจัดชิปที่มีประสิทธิภาพและการควบคุมอุณหภูมิ
เพื่อรักษาความแม่นยำในการตัดเฉือนในระยะยาว โครงสร้างของเครื่องจักรจึงได้รับการออกแบบให้มีส่วนต่อประสานสายพานลำเลียงเศษโลหะแบบเกลียวที่สงวนไว้ เพื่อให้สามารถผสานรวมระบบกำจัดเศษโลหะอัตโนมัติได้อย่างราบรื่น
อุปกรณ์ชะล้างน้ำมันหล่อเย็นประสิทธิภาพสูงจะกำจัดเศษโลหะออกจากบริเวณการตัดอย่างต่อเนื่อง ป้องกันการสะสมของเศษโลหะ และลดผลกระทบจากความร้อนต่อโครงสร้างของเครื่องจักร การออกแบบนี้ช่วยให้มั่นใจได้ถึงการควบคุมอุณหภูมิที่เสถียร ผิวชิ้นงานที่ดีขึ้น และความแม่นยำที่สม่ำเสมอในระหว่างรอบการตัดเฉือนที่ยาวนาน
พารามิเตอร์
| โครงการ | ข้อกำหนด | หน่วย | YSBD-160/20T |
| การท่องเที่ยว | แกน X/Y/Z/W | mm | 4000/3000/1500/700 |
| หัวแกนหมุนไปยังโต๊ะทำงาน | mm | 95-3095 | |
| จุดศูนย์กลางแกนหมุนถึงเสา | mm | -25-2375 | |
| รางนำทาง X/Y/Z | รางลูกกลิ้ง | ||
| โต๊ะทำงาน | ขนาดโต๊ะทำงาน (กว้าง-ยาว) | mm | 2500*2500 |
| น้ำหนักบรรทุกสูงสุดของโต๊ะ | kg | 20000 | |
| สกรูโต๊ะ | หมายเลข/มม. | 0.001 | |
| แกนหมุน | ประเภทแกนหมุน（หมายเลขรุ่น / ขนาดการติดตั้ง） | mm | บีที50 |
| ความเร็วแกนหมุน | รอบต่อนาที | 3000 | |
| ประเภทขับเคลื่อนแกนหมุน | ประเภทเกียร์ | ||
| เส้นผ่านศูนย์กลางของแท่งเจาะ | mm | 160 | |
| อัตราการป้อน | การเคลื่อนที่แบบรวดเร็ว (X/Y/Z) | เมตร/นาที | 10/10/10/8 |
| อัตราการป้อนตัด (X/Y/Z) | มม./นาที | 10/10/10/5 | |
| เครื่องมือ แชงเจอร์ (ตัวเลือก) | ระบบเปลี่ยนเครื่องมืออัตโนมัติ | ประเภทแทร็ก | |
| ประเภทของก้านเครื่องมือ | พิมพ์ | บีที50 | |
| ความจุในการจัดเก็บเครื่องมือ | เครื่องมือ | 40 | |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (ด้านข้าง) | mm | 125 | |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เมื่อว่างเปล่า) | mm | 250 | |
| ความยาวเครื่องมือสูงสุด | mm | 500 | |
| น้ำหนักเครื่องมือสูงสุด | Kg | 25 | |
| เวลาเปลี่ยนเครื่องมือที่เร็วที่สุด | วินาที | 14 | |
| มอเตอร์ | มอเตอร์แกนหมุน | kw | AiI30/7000 |
| มอเตอร์เซอร์โวสามแกน | kw | AIF40/3000/AIF40B/3000/AIF40/3000/AIF22/3000 | |
| มอเตอร์ปั๊มน้ำตัด | ม/ม | 4-60 | |
| ความแม่นยำ | ความแม่นยำในการกำหนดตำแหน่ง X/Y/Z/W | mm | 0.015/0.012/0.01 |
| ความแม่นยำในการกำหนดตำแหน่งซ้ำในแกน X/Y/Z/W | mm | 0.008/0.0080.005 | |
| พลัง ที่จำเป็น | ความต้องการพลังงาน | ควา | 95 |
| ข้อกำหนดแรงดันอากาศ | กก./ซม. | 6^8 | |
| อื่น | ขนาดภายนอก (ยาว/กว้าง/สูง) | mm | 9000*8800*6100 |
| น้ำหนักรวม | t | 54 |
อุปกรณ์เสริมมาตรฐาน
| ตัวเปลี่ยนเครื่องมือแบบ ARM | การตอกเกลียวแบบแข็ง | ไฟทำงาน LED คู่ | Spลมเป่าจมูก |
| ระบบหล่อลื่นอัตโนมัติ | อุปกรณ์แลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า | ไฟเตือน LED 3 สี | สลักและแผ่นรองปรับระดับ |
| การ์ดแบบกึ่งฝัง | ถังน้ำหล่อเย็นและถาดรองเศษชิ้นส่วน | M30 ปิดอัตโนมัติ | โต๊ะหมุน |
ตัวเลือก
| มาตราส่วนเชิงเส้นแบบออปติคอล | ระบบป้องกันการแตกหักของเครื่องมือ | เครื่องดักจับละอองน้ำมัน | หัววัดชิ้นงานและเครื่องมือ |
| ซีทีเอส | ระบบลำเลียงชิป | เครื่องแยกน้ำมัน | ระบบวัดหัววัดชิ้นส่วนรถยนต์ |
