เครื่องกลึงซีเอ็นซี (CNC Lathe Machine) คือเครื่องมือกลชนิดหนึ่งที่ควบคุมด้วยคอมพิวเตอร์ เครื่องกลึงซีเอ็นซีให้ความแม่นยำสูง เหมาะสำหรับการกลึงชิ้นส่วนขนาดใหญ่ในอุตสาหกรรมต่างๆ เช่น โรงไฟฟ้า การต่อเรือ โลหะวิทยา เหมืองแร่ ฯลฯ
สูงสุด การเดินทางแกน X :
-100～+1650mmmสูงสุด การเดินทางแกน Z :
1200mmความสูงของชิ้นงานสูงสุด :
1800mmน้ำหนักชิ้นงานสูงสุด :
10000kgแอปพลิเคชัน :
Power generation, shipbuilding, metallurgy, and mining.โครงสร้างหลัก of เครื่องกลึงแนวตั้ง CNC
 |
เครื่องกลึงมีโครงสร้างที่ปกป้องเครื่องจักรหลักอย่างเต็มรูปแบบ และระบบกลไก ไฟฟ้า และไฮดรอลิกแบบรวมศูนย์ ประกอบด้วยเครื่องจักรหลัก ที่จับเครื่องมือ การเคลื่อนที่ในทิศทาง X และ Z การหมุนแกนโต๊ะทำงาน แกนกัด B คอนโซลควบคุม สายพานลำเลียงเศษโลหะอัตโนมัติ ระบบหล่อลื่นอัตโนมัติ ระบบไฮดรอลิก แมกกาซีนเครื่องมือ ระบบป้องกัน ระบบควบคุมอิเล็กทรอนิกส์ และกล่องควบคุมอิเล็กทรอนิกส์ เครื่องมือกลสามารถติดตั้งอุปกรณ์ตั้งค่าเครื่องมือภายใน ซึ่งสามารถใช้อุปกรณ์เปลี่ยนเครื่องมืออัตโนมัติ การประมวลผลอัตโนมัติ ปรับปรุงคุณภาพการประมวลผล และลดต้นทุนการดำเนินงาน |
แนะนำ Workbench
โต๊ะทำงานผลิตจากเหล็กหล่อสีเทาเกรด HT300 ทั้งตัว ผ่านการอบอ่อนและขจัดความเค้นออกก่อนการกลึงละเอียด โครงสร้างออกแบบด้วยซี่โครงแบบเรเดียลและซี่โครงแบบวงแหวน เส้นผ่านศูนย์กลาง 1,800 มม. หนาและแข็งแรงเพียงพอ โครงมาตรฐานเป็นหัวจับแบบสี่ขากรรไกรแบบแมนนวล พื้นผิวโต๊ะทำงานออกแบบด้วยร่อง T-slot ขนาด 22 มม. จำนวน 20 ร่องสำหรับการจัดวางและยึดชิ้นงาน
ระบบขับเคลื่อนหลักของโต๊ะทำงานใช้มอเตอร์หลัก ชุดกล่องลดเกียร์ และวงแหวนเฟืองขนาดใหญ่เพื่อขับเคลื่อนโต๊ะทำงานให้หมุน ขณะหมุน มอเตอร์หลักจะขับเคลื่อนชุดลดเกียร์สองสปีดผ่านสายพานเพื่อขับเคลื่อนเฟืองขับให้วงแหวนเฟืองหมุน ไกด์โต๊ะทำงานใช้โครงสร้างแบบลูกกลิ้ง ซึ่งมีคุณสมบัติเด่นคือความสามารถในการรับน้ำหนักสูง ค่าสัมประสิทธิ์แรงเสียดทานต่ำ ความเสถียรสูง และการบำรุงรักษาง่าย ระบบหล่อลื่นลูกปืนแกนหมุน ไกด์ลูกกลิ้ง และกระปุกเกียร์หลักของโต๊ะทำงานใช้ระบบไฮดรอลิกอิสระเพื่อจ่ายน้ำมัน และติดตั้งตัวระบายความร้อนน้ำมันเพื่อควบคุมอุณหภูมิน้ำมันหล่อลื่นให้อยู่ในช่วงที่กำหนด จึงมั่นใจได้ถึงความแม่นยำในการทำงานของโต๊ะทำงาน
บริการหลังการขายที่เชื่อถือได้สำหรับเครื่องกลึง CNC VTL-200A ของคุณ
CNC Yangsen มุ่งมั่นที่จะสนับสนุนการติดตั้ง VTL-200A ทุกครั้งด้วยบริการหลังการขายระดับมืออาชีพ เรามั่นใจว่าเครื่องกลึง CNC แนวตั้งที่มีความแข็งแกร่งสูงของคุณจะให้ประสิทธิภาพที่สม่ำเสมอและมีเวลาหยุดทำงานน้อยที่สุด การสนับสนุนของเราประกอบด้วย:

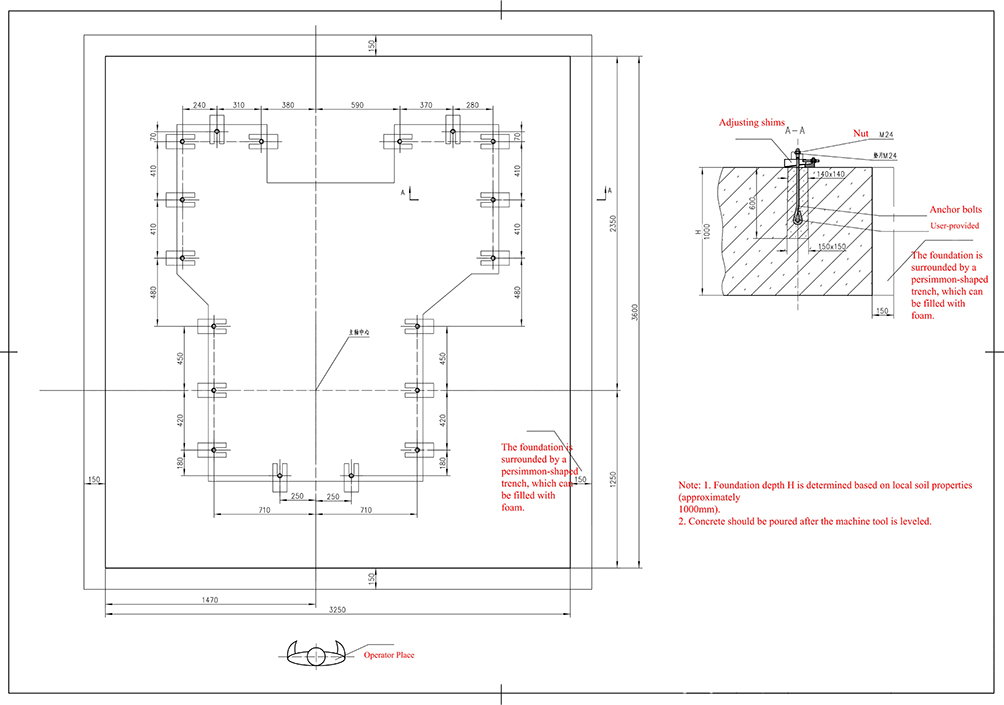

แบบร่างฐานรากที่กำหนดเอง: รับรูปแบบฐานรากที่แม่นยำซึ่งเหมาะกับเวิร์กช็อปของคุณ รับรองความเสถียรและการจัดตำแหน่งของเครื่องจักรที่เหมาะสมที่สุด

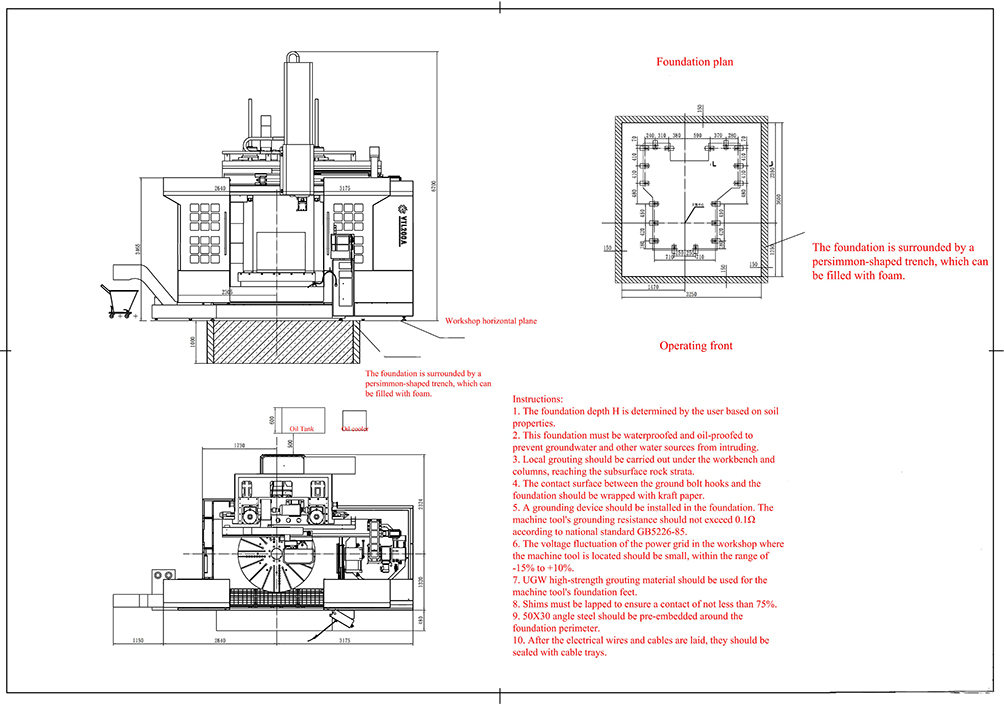

ขนาดอุปกรณ์โดยละเอียด: ภาพวาดขนาดที่แม่นยำสำหรับการจัดส่ง การติดตั้ง และการวางแผนพื้นที่ ช่วยลดความยุ่งยากด้านโลจิสติกส์และการตั้งค่า
ความช่วยเหลือทางเทคนิคจากผู้เชี่ยวชาญ: วิศวกรที่มีประสบการณ์ของเรามอบคำแนะนำเกี่ยวกับการติดตั้งเครื่องจักร การสอบเทียบ และการบำรุงรักษาตามปกติเพื่อเพิ่มประสิทธิภาพการทำงานสูงสุด
การเป็นพันธมิตรกับ CNC Yangsen ไม่ได้หมายถึงแค่การได้มาซึ่งเครื่องกลึงประสิทธิภาพสูงเท่านั้น แต่คุณยังได้รับการสนับสนุนทางเทคนิคอย่างต่อเนื่องและพันธมิตรที่เชื่อถือได้สำหรับความสำเร็จในการผลิตของคุณอีกด้วย
พารามิเตอร์เทคโนโลยีหลัก
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| พารามิเตอร์หลัก | เส้นผ่านศูนย์กลางโต๊ะทำงาน | mm | 1800 |
| เส้นผ่านศูนย์กลางการหมุนสูงสุด | mm | 2100 | |
| เส้นผ่านศูนย์กลางการกลึงสูงสุด | mm | 2000 | |
| ความสูงชิ้นงานสูงสุด | mm | 1800 | |
| น้ำหนักชิ้นงานสูงสุด | Kg | 10,000 | |
| แรงบิดสูงสุดของโต๊ะทำงาน | N．m | 22500 | |
| กล่องล้อฟันหลัก | ช่วงความเร็วแกนหมุน | รอบ/นาที | 1.5-200 |
| เกียร์เปลี่ยนความเร็วโต๊ะทำงาน | ปิดกั้น | สองความเร็วแบบอนันต์ | |
| กำลังขับของมอเตอร์หลัก | เรตติ้ง 30 นาที | kW | 45 |
| การจัดอันดับอย่างต่อเนื่อง | kW | 37 | |
| หมอนรองคอ | ขนาดหน้าตัดของตัวแรม | มม.×มม. | ☑220X220 |
| การเคลื่อนที่ตามแกน X | mm | -100～+1650 | |
| การเคลื่อนที่ของแกน Z | mm | 1200 | |
| Bเอม | การเดินทางของคานขวาง | mm | 1200 (6x200) |
| ความเร็วการป้อน | ความเร็วฟีดตัด | มม./รอบ | 0.2 ~ 1000 มม./นาที |
| อัตราการป้อนที่รวดเร็ว | มม./นาที | 6000 | |
| ที่จับเครื่องมือ | ที่จับเครื่องมือเดี่ยว | 1 | |
| ขนาดแถบเครื่องมือกลึง | มม.×มม. | 32×32 | |
| นิตยสารเครื่องมือ | ประเภทเข็มกลัด ประเภท T | จำนวนเครื่องมือ | 8 |
| Wแปด | น้ำหนักรวมของเครื่องมือเครื่องจักร | Kg | ประมาณ 39,500 |
| Sระบบ | รุ่นอุปกรณ์ CNC | FANUC oi TF | |
| เครื่องจักรAการปรากฏตัว | ความยาว × ความกว้าง × ความสูง | มม.×มม.×มม. | 6700x4250x |
| 6500 | |||
| Tรวมทั้งหมด Eความไฟฟ้า Sแหล่งที่มา | แรงดันไฟฟ้า | V | เอซี380 |
| ช่วงความผันผวนของแรงดันไฟฟ้า | -10 ถึง 10% | ||
| ความถี่ | Hz | 50±1 | |
| พลังงานรวม | kW | 60 | |
| แหล่งพลังงานทั้งหมด | มอเตอร์หลัก | kW | 37/45 |
| มอเตอร์ไฮดรอลิก | kW | 2.2 | |
| มอเตอร์ปั๊มระบายความร้อน | kW | 0.75 | |
| มอเตอร์เซอร์โวแกน X | Nm | 22 | |
| มอเตอร์เซอร์โวแกน Z | Nm | 22 | |
| มอเตอร์ยก | kW | 6.5 | |
| หน่วย NC | เควีเอ | 0.05 | |
| แผงควบคุม | เควีเอ | 0.02 | |
| มอเตอร์พัดลม หลอดไฟฟลูออเรสเซนต์ ฯลฯ | kW | 0.16 | |
| มอเตอร์สายพานลำเลียงชิป | kW | 0.75 | |
| แรงดันระบบไฮดรอลิก | เมกะปาสคาล | 5 | |
