Gantry Machining Center

ที่ ศูนย์เครื่องจักรกลโครงสำหรับตั้งสิ่งของ หมายถึงเครื่องแมชชีนนิ่งเซ็นเตอร์ที่แกนของแกน Z ของเพลาหลักตั้งฉากกับโต๊ะ เหมาะอย่างยิ่งสำหรับการกลึงชิ้นงานขนาดใหญ่และชิ้นงานที่มีรูปร่างซับซ้อน

USP ของ Gantry Machining Center (ข้อดี):

(1) ความแม่นยำในการประมวลผลสูง:

ความแม่นยำของศูนย์เครื่องจักรกลโครงสำหรับตั้งสิ่งของค่อนข้างสูงและมีคุณภาพการประมวลผลค่อนข้างสูงและมีเสถียรภาพมากขึ้น แม้สำหรับชิ้นส่วนที่ซับซ้อน ความแม่นยำของมิติการประมวลผลอาจอยู่ระหว่าง 0.005 ถึง 0.01 มม. เนื่องจากความแม่นยำสูง เครื่องแมชชีนนิ่งเซ็นเตอร์ของเราจึงสามารถสร้างความแตกต่างในภาคสนามได้

(2) ความจุสำหรับชิ้นส่วนที่มีความซับซ้อนสูง:

สามารถดำเนินการเชื่อมโยงหลายพิกัดและสามารถประมวลผลชิ้นส่วนที่มีรูปร่างซับซ้อนได้ เมื่อเทียบกับเครื่องมือกลอื่นๆ เครื่องแมชชีนนิ่งเซ็นเตอร์แบบโครงสำหรับตั้งสิ่งของเหมาะสำหรับการแปรรูปชิ้นงานขนาดใหญ่มากกว่า และมีข้อได้เปรียบมากกว่าสำหรับการแปรรูปชิ้นงานที่มีรูปร่างซับซ้อน

(3) จะเกิดอะไรขึ้นหากลูกค้าของคุณเปลี่ยนรูปร่างและขนาดของชิ้นส่วนที่แปรรูปบ่อยครั้ง?

เมื่อใช้ Gantry Machining Center ของเรา คุณเพียงแค่ต้องเปลี่ยนโปรแกรม NC เพื่อปรับเครื่องจักรให้เข้ากับความต้องการการประมวลผลที่รวดเร็วและเปลี่ยนแปลงไปของลูกค้า

ซึ่งจะช่วยประหยัดเวลาในการเตรียมการผลิต ดังนั้นจึงเหมาะมากสำหรับการพัฒนาและการวิจัยผลิตภัณฑ์ใหม่และการสร้างแบบจำลอง โดยเฉพาะอย่างยิ่งในกรณีของการประมวลผลชิ้นงานเหล่านั้นที่มีหลายพันธุ์และในจำนวนน้อย ประสิทธิภาพการผลิตที่สูงจะช่วยให้คุณประหยัดเวลาได้มาก

(4) ผลผลิตที่สูงขึ้น:

ตัวแมชชีนนิ่งเซ็นเตอร์มีความแม่นยำสูงและมีความแข็งแกร่งสูง และสามารถเลือกปริมาณการประมวลผลที่เหมาะสมได้ และผลผลิตจะสูงขึ้น

(5) การควบคุมคุณภาพการผลิตจำนวนมาก:

ศูนย์เครื่องจักรกลโครงสำหรับตั้งสิ่งของมีระบบอัตโนมัติในระดับสูง ประสิทธิภาพสูง ประสิทธิภาพการผลิตสูง การผลิตจำนวนมาก และการควบคุมคุณภาพผลิตภัณฑ์ได้ง่าย เนื่องจากการดำเนินงานส่วนใหญ่จะเสร็จสิ้นโดยอัตโนมัติด้วยเครื่องจักร จึงหลีกเลี่ยงข้อผิดพลาดของมนุษย์และปรับปรุงขนาดของชิ้นส่วนเป็นชุด ความสม่ำเสมอ

(6) ระบบอัตโนมัติระดับสูงเพื่อลดความเข้มข้นของแรงงานและตอบสนองความต้องการของโรงงานไร้คนขับ

ศูนย์เครื่องจักรกลโครงสำหรับตั้งสิ่งของมีระบบอัตโนมัติในระดับที่ค่อนข้างสูง ซึ่งสามารถลดความเข้มของแรงงาน ปรับปรุงสภาพการทำงานของผู้ปฏิบัติงาน และเพิ่มประสิทธิภาพการผลิตได้อย่างมีประสิทธิภาพ หน้าที่หลักคือรวบรวมโปรแกรมประมวลผลเป็นการเขียนโปรแกรมคอมพิวเตอร์และแปลงกระบวนการทั้งหมดที่จะประมวลผล พารามิเตอร์กระบวนการและข้อมูลการเคลื่อนที่จะถูกตั้งโปรแกรมไว้ จากนั้นจึงใช้โปรแกรมที่เขียนมาควบคุมการประมวลผลของเครื่องมือกล

นอกเหนือจากการจับยึดชิ้นงานด้วยมือแล้ว กระบวนการตัดเฉือนอื่นๆ ทั้งหมดยังสามารถดำเนินการให้เสร็จสิ้นได้โดยอัตโนมัติด้วยเครื่องมือเครื่อง CNC หากติดตั้งอุปกรณ์ขนถ่ายอัตโนมัติ เครื่องแมชชีนนิ่งเซ็นเตอร์โครงสำหรับตั้งสิ่งของสามารถตอบสนองความต้องการของโรงงานไร้คนขับได้อย่างง่ายดาย

การจำแนกประเภท:

โดยทั่วไปแล้ว Gantry Machining Center มีทั้งหมด 5 ประเภท ลักษณะการประมวลผล ความสามารถ และการใช้งานในการประมวลผลผลิตภัณฑ์ไม่เหมือนกันทุกประการ

ประเภทลำแสงคงที่:

คานคงที่ โต๊ะทำงานเคลื่อนที่/หมุนได้

ประเภทลำแสงเคลื่อนที่:

ลำแสงเคลื่อนที่สามารถเลื่อนขึ้นลงได้ และโต๊ะทำงานสามารถเลื่อนไปมาได้

ประเภทโครงสำหรับตั้งสิ่งของเคลื่อนที่:

โต๊ะคงที่ โครงสำหรับตั้งสิ่งของเคลื่อนย้ายได้

ศูนย์เครื่องจักรกลชนิดโครงสำหรับตั้งสิ่งของ:

โต๊ะคงที่ คานขวางเคลื่อนที่

หลายประเภท:

นอกจากนี้ยังมีเครื่องแมชชีนนิ่งเซ็นเตอร์แบบโครงสำหรับตั้งสิ่งของหลายประเภทในรูปแบบคอมโพสิตข้างต้น

โครงสร้างแบบดั้งเดิม	ยางเซน ใหม่
โครงสร้างแบบดั้งเดิม: แรมแบบ T-type แบบรางคู่ โครงสร้างแบบเดิมเชื่อมต่อกันด้วยสายพานซึ่งมีสัญญาณรบกวนสูงและเอฟเฟกต์สมดุลไดนามิกไม่ดี ง่ายต่อการสร้างเครื่องหมายเครื่องมือแบบสั่นระหว่างการประมวลผล และไม่สามารถประมวลผลด้วยความเร็วสูงได้	ยางเซน ใหม่: แรมสี่เหลี่ยมสี่ราง การออกแบบการเชื่อมต่อโดยตรงในตัวช่วยลดการใช้กำลังส่งจากมอเตอร์สปินเดิลไปยังสปินเดิล
โครงสร้างแบบดั้งเดิม แรมแบบ T-type แบบรางคู่ แรมรูปตัว T แบบดั้งเดิมใช้การออกแบบรางคู่ (ตัวเลื่อน 6 ตัว) ซึ่งมีความแข็งแกร่งต่ำ	ยางเซน ใหม่ แรมสี่เหลี่ยมสี่ราง Yangsen ใช้การออกแบบโครงสร้างรางสี่เหลี่ยมแบบรางสี่เส้น (10 ตัวเลื่อน) ซึ่งมีความแข็งแกร่งมากขึ้น
แรมสี่เหลี่ยมทั่วไป: แกนหมุนแบบคัปปลิ้งโดยตรง รางสี่เหลี่ยมทั่วไปถูกขับเคลื่อนด้วยคัปปลิ้งยาว และความยาวของคัปปลิ้งยาวเกินไปที่จะทำให้เกิดการเคลื่อนไหวได้ง่าย: 1. เอฟเฟกต์สมดุลไดนามิกไม่ดี 2. อัตราการส่งข้อมูลต่ำ 3.มีปัญหาเรื่องแรงบิดสูญเสีย	Yangsen ใหม่: แกนหมุนมอเตอร์ในตัว รุ่นใหม่ของ Yangsen ใช้การติดตั้งโดยตรงในตัว ยกเลิกการเชื่อมต่อแบบยาว และลดการใช้การติดตั้งโดยตรงในตัว: 1. ลดปัญหาการสูญเสียแรงบิดในข้อต่อยาว 2. ปรับปรุงความแม่นยำในการตัดเฉือนและความแข็งแกร่งในการตัด 3. สมดุลไดนามิกที่ดีสำหรับการตกแต่งและการตกแต่งพื้นผิวที่สูง
แบบดั้งเดิม:คานโครงสร้าง โครงสร้างแบบเดิมไม่มีโครงเสริมภายในโครงสร้างกล่องคานเท่านั้น	Yangsen ใหม่: คานหนาแบบซี่โครง ลำแสงใหม่ของ Yangsen มีช่วงกว้างและใช้โครงสร้างซี่โครงแบบไขว้ซึ่งมีความต้านทานการเสียรูปที่แข็งแกร่ง
แบบดั้งเดิม:คอลัมน์โครงสร้าง	Yangsen ใหม่: คอลัมน์ซันริบ 1. โครงสร้างคอลัมน์แบบหล่อชิ้นเดียวรวมกับขนาดส่วนคอลัมน์หนา เชื่อมต่อการส่งผ่านความแข็งแกร่งระหว่างลำแสงและฐานได้อย่างมีประสิทธิภาพ และช่วยเพิ่มความแข็งแกร่งในการตัดของแกน YZ อย่างมาก 2. การออกแบบซี่โครงรูปดวงอาทิตย์ภายในคอลัมน์ให้ความมั่นคงสูงและมีความแข็งแกร่งสูง
1. ฐานมอเตอร์แบริ่งแบบแยกส่วนความร่วมแกนของรูการติดตั้งแบริ่งและมอเตอร์นั้นยากต่อการควบคุม สกรูและมอเตอร์เชื่อมต่อกันด้วยสายพาน มีช่องว่าง และความแข็งแกร่งในการส่งกำลังไม่ดี 2. โครงสร้างรองรับเสริมของลีดสกรูจุดคงที่ แรงรองรับสปริงไม่เสถียร และการเปลี่ยนรูปแรงโน้มถ่วงของลีดสกรูรองรับการติดตามผลมีขนาดใหญ่	1. ฐานมอเตอร์แบริ่งแบบชิ้นเดียวของ Yangsen ความแข็งแกร่งที่แข็งแกร่ง ความร่วมแกนสูงของรูการติดตั้งแบริ่งและมอเตอร์ การเชื่อมต่อระหว่างสกรูและมอเตอร์เชื่อมต่อกันด้วยตัวลดดาวเคราะห์ ไม่มีช่องว่าง และความแข็งแกร่งในการส่งผ่านที่ดี 2. โครงสร้างรองรับสกรูเสริมติดตามผลช่วยลดอิทธิพลของความแม่นยำของตำแหน่งที่เกิดจากการตกหล่นของแรงโน้มถ่วงของสกรูระยะชักยาว

คุณสมบัติโครงสร้าง Gantry Machining Center:

1. โต๊ะทำงาน:

โต๊ะของแมชชีนนิ่งเซ็นเตอร์โครงสำหรับตั้งสิ่งของนั้นมีพื้นสี่เหลี่ยมผืนผ้า การหล่อขนาดใหญ่และหนัก เช่น โต๊ะ เตียง เสา คาน กระทุ้ง ทำจากเหล็กหล่อหรือชิ้นส่วนที่เชื่อม ช่องด้านในของการหล่อเป็นโครงสร้างการจัดเรียงคอมโพสิตแบบรวงผึ้งที่มีการออกแบบขั้นสูง ซึ่งทั้งหมดได้รับการบำบัดโดยการบ่มและการแบ่งเบาบรรเทาทุติยภูมิเพื่อขจัดความเครียดภายในที่ตกค้างและทำให้วัสดุมีความเสถียร เพื่อให้มั่นใจถึงความเสถียรของความแม่นยำในการตัดเฉือนชิ้นงานและอายุการใช้งานของเครื่องมือกล

2. แกนหมุน:

ใช้แกนหมุนที่มีความแข็งแกร่งสูง BBT50-D200 ตลับลูกปืนลูกเหล็กขนาดใหญ่ที่นำเข้า 6 ตัว ความสามารถในการตัดสูงสุด

2. โครงสำหรับตั้งสิ่งของ - คอลัมน์:

โครงสำหรับตั้งสิ่งของประกอบด้วยคานและสองคอลัมน์ สามารถแบ่งได้เป็นสามประเภท: ลำแสงคงที่, ล็อคลำแสงโดยบล็อกการวางตำแหน่งการยกแบบแบ่งส่วนและการยกแบบไม่มีลำแสง

3. ราม:

แรมสามารถแบ่งได้เป็น 2 ประเภท คือแบบเปิดและแบบปิด แรมของโครงสร้างแบบเปิดถูกยึดไว้บน headstock ด้วยแผ่นดัน และพื้นที่หน้าตัดของ ram มีขนาดใหญ่ แรมของโครงสร้างปิดถูกยึดไว้ใน headstock และพื้นที่หน้าตัดของ ram มีขนาดเล็ก

4. ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC):

แม็กกาซีนเครื่องมือพื้นฐานมีสามประเภท: ประเภทป้อมปืน, ประเภทดรัม และประเภทความยาวโซ่

5. ระบบเครื่องชาร์จหัวต่ออุปกรณ์เสริม:

การตัดเฉือนชิ้นส่วนขนาดใหญ่ หนัก และซับซ้อนมักต้องใช้หัวยึดจำนวนมาก หัวต่อได้รับการออกแบบมาเป็นพิเศษตามความต้องการในการประมวลผลของชิ้นงาน โดยทั่วไปจะแบ่งออกเป็นหัวมุมฉาก หัวต่อขยาย หัวมุมพิเศษ และหัวอเนกประสงค์

6. Gantry Machining Center (การควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์) ระบบ CNC:

มีซัพพลายเออร์ระบบ CNC จำนวนมาก และมีตัวเลือกยี่ห้อและรุ่นของระบบให้เลือกหลากหลายตามความต้องการที่แตกต่างกัน

7. ความแม่นยำในการประมวลผลของ Gantry Machining Center:

ความแม่นยำของเครื่องมือกลหมายถึงความแม่นยำดั้งเดิมของเครื่องมือกลภายใต้สภาวะที่ไม่มีภาระภายนอก ความแม่นยำมักจะแสดงโดยสิ่งที่ตรงกันข้าม - การเบี่ยงเบนไปจากสถานะในอุดมคติ (ตัวย่อว่าข้อผิดพลาด) และยิ่งข้อผิดพลาดน้อยลงเท่าใดความแม่นยำก็จะยิ่งสูงขึ้นเท่านั้น

Yangsen นำเสนอ 2 ซีรี่ส์สำหรับ Gantry Machining Centers:

ลักษณะโครงสร้างโครงสำหรับตั้งสิ่งของ YSM:

YSM เป็นเครื่องแมชชีนนิ่งเซ็นเตอร์แบบเสาคู่ที่มีความแข็งแกร่ง โครงสร้างสมมาตร และความมั่นคงสูง ด้วยการเพิ่มประสิทธิภาพโครงสร้างส่วนประกอบอย่างต่อเนื่อง ประสิทธิภาพแบบไดนามิกของผลิตภัณฑ์ได้รับการปรับปรุง และตระหนักถึงการตัดเฉือนที่มีกำลังสูง แรงบิดสูง ประสิทธิภาพสูง และมีความแม่นยำสูง เหมาะสำหรับสาขาการแปรรูปขนาดใหญ่ เช่น การต่อเรือ โลหะวิทยา เครื่องจักรเหมืองแร่ พลังงานไฟฟ้า เครื่องจักรก่อสร้าง เครื่องจักรอุตสาหกรรมหนัก และอื่นๆ

①. โครงสร้างฐาน:

เมื่อเทียบกับการออกแบบรางคู่ ความแข็งแกร่งจะสูงขึ้น 50% เมื่อเปรียบเทียบกับการออกแบบทางนำสี่ทาง จะมีความสมมาตรมากกว่าและกระจายเท่าๆ กัน ช่วยลดการสูญเสียพลังงานที่เกิดจากความต้านทานของตัวเลื่อนแบบหลายทาง โต๊ะทำงานกว้าง 3 ม. และทางนำเชิงเส้นฐาน 2.1 ม. เป็นช่วงอัตราส่วนที่ดีที่สุดคือ 0.7

②. โครงสร้างน็อตเคลื่อนย้ายโครงสำหรับตั้งสิ่งของ:

แกน X ถูกขับเคลื่อนด้วยน็อตที่กำลังเคลื่อนที่ และใช้จุดรองรับสามจุดตรงกลางเพื่อรักษาความแม่นยำในการหมุนของแกนบอลสกรู ในขณะเดียวกัน ความสามารถในการรับน้ำหนักมีขนาดใหญ่ และความต้านทานแรงสั่นสะเทือนในการตัดก็ดี สามารถปรับปรุงลักษณะไดนามิกของเครื่องมือกล และเพิ่มความแม่นยำ ความเสถียร และ บริการ อายุการใช้งานของเครื่องมือกล

๓. สแควร์ราม:

มิติที่ใหญ่กว่า เป็นการออกแบบที่ใช้งานหนักมากขึ้น การออกแบบการเชื่อมต่อโดยตรงในตัวช่วยลดการใช้กำลังส่งจากมอเตอร์สปินเดิลไปยังสปินเดิล

④ คุณสมบัติสไลด์

การออกแบบขนาดใหญ่และรองรับงานหนักช่วยให้ส่วนบนของ ram ถูกยึดอย่างแน่นหนาด้วยตัวเลื่อนยาวสามตัว และส่วนล่างรองรับด้วยตัวเลื่อนมาตรฐานสี่ตัว

⑤. น้ำหนักถ่วงไนโตรเจน:

ลดภาระของมอเตอร์และแรงแบริ่งของบอลสกรู เพิ่มอายุการใช้งานของบอลสกรูและมอเตอร์ และความเร่งของแกน Z เพื่อให้มั่นใจในความแม่นยำในการประมวลผล

⑥. โครงสร้างลำแสง:

การออกแบบรูปตัว L แบบขั้นบันไดช่วยเพิ่มความแข็งแกร่ง โครงสร้างรูปตัว C แบบเว้ามีความต้านทานการดัดงอได้ดีกว่า

การออกแบบส่วนขนาดใหญ่ การวิเคราะห์องค์ประกอบจำกัด

⑦. ระบบโครงรองรับบอลสกรู:

⑧. โครงสร้างคอลัมน์:

การออกแบบคอลัมน์ให้กว้างเป็นพิเศษ 1.28 ม. ช่วยลดการสั่นสะเทือนในการตัดโดยรวม และทำให้เครื่องมือกลมีความเสถียร

YSM23/27 ซีรี่ส์: ราง 2 เส้นและรางแข็ง 1 อัน

ซีรี่ส์ YSMV: ราง 3 เส้น

YSM28/32 รามซีรีส์: ราง 2 เส้นและรางแข็ง 1 อัน

YSM34/42 ซีรี่ส์แรม: ราง 2 เส้นและรางแข็ง 1 อัน

ลักษณะโครงสร้างโครงสำหรับตั้งสิ่งของ YSMD:

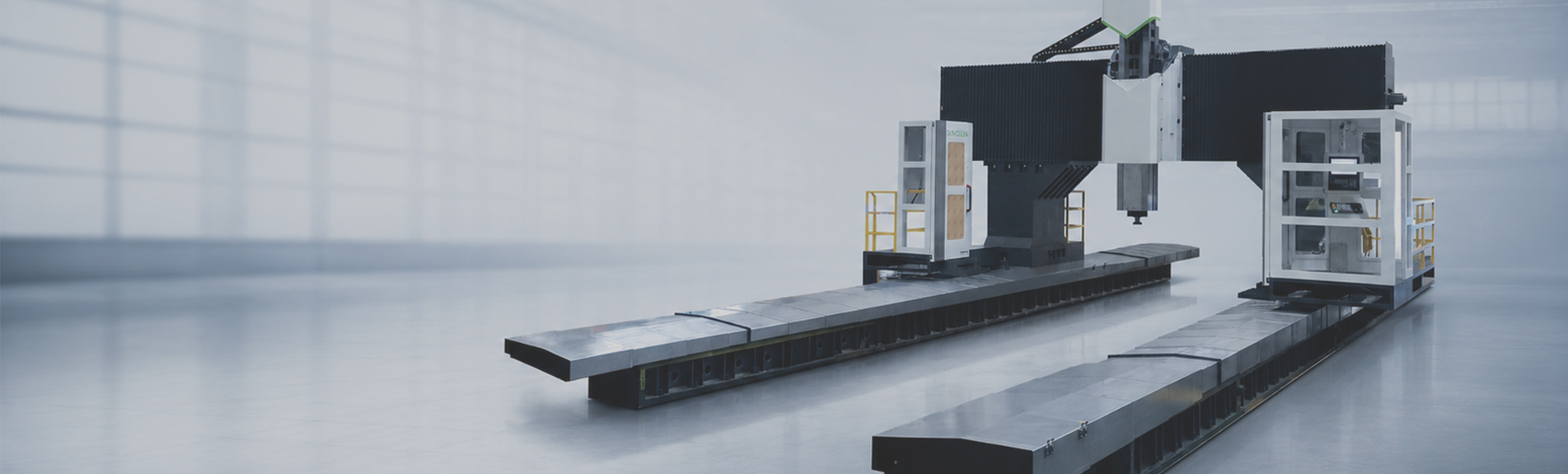

ซีรี่ส์ YSMD ใช้สำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์แบบคอลัมน์เคลื่อนที่งานขนาดใหญ่และงานหนัก

โครงสร้างเสาคู่ให้การรองรับที่มีความแข็งแกร่งสูง ใช้สมดุลถ่วงน้ำหนัก ทำให้เครื่องเคลื่อนที่ได้อย่างเสถียร และลดภาระของบอลสกรู ทำให้มีความแม่นยำเป็นเวลานาน

การเคลื่อนย้ายคอลัมน์เครื่องจักรศูนย์ลำแสงคงที่ศูนย์เครื่องจักรกลโครงสำหรับตั้งสิ่งของเคลื่อนย้ายได้สามารถประมวลผลชิ้นงานในเวลาเดียวกันยังสามารถประมวลผลชิ้นงานสองชิ้นในเวลาเดียวกันประสิทธิภาพการประมวลผลสูงรอยเท้าขนาดเล็ก สามารถเสร็จสิ้นการประมวลผลข้างต้นได้อย่างมีประสิทธิภาพและมีความแม่นยำสูงในกระบวนการจับยึด

①. มอเตอร์คู่พร้อมโครงสร้างการส่งกำลังแบบป้องกันฟันเฟือง:

ความแม่นยำสูง โหลดหนัก ความเร็วสูง สัญญาณรบกวนต่ำ อีกต่อไป บริการ ชีวิต.

②. ระบบส่งกำลังเกียร์:

ความแม่นยำสูง โหลดหนัก ความเร็วสูง สัญญาณรบกวนต่ำ อีกต่อไป บริการ ชีวิต.

๓. โครงสร้างเบาะนั่งทรงสี่เหลี่ยมและบานเลื่อน:

การออกแบบที่ขับเคลื่อนโดยตรง

การออกแบบขนาดใหญ่และงานหนักช่วยให้มั่นใจได้ว่า RAM เชื่อมต่ออย่างแน่นหนา

ตัวเลื่อนแบบขยายสามตัวที่ด้านบนและตัวเลื่อนมาตรฐานสี่ตัวที่ด้านล่าง

④. นิตยสารเครื่องมืออัตโนมัติแนวตั้ง / แนวนอน:

⑤. กล่องเกียร์ BF อิตาลี:

ความเร็วสูง เสียงรบกวนต่ำ มันสามารถขยายช่วงกำลังคงที่ของมอเตอร์ได้ มันเป็นเรื่องง่ายที่จะติดตั้ง เครื่องนี้สามารถใช้ร่วมกับมอเตอร์หลายซีรีย์ได้ สามารถปรับให้เข้ากับแรงดึงที่มีความแข็งแรงสูงและขนาดที่เล็กได้

⑥. หัวกัดมุมขยาย

⑦. หัวกัดมุมไฮดรอลิกอัตโนมัติ

⑧. หัวกัดมุมแกนหมุนสองทาง

YSMD ซีรี่ส์:

หวังว่าข้อมูลข้างต้นจะช่วยให้คุณซื้อ Gantry Machining Machine ที่เหมาะสมได้ โปรดคลิกรายการด้านบนเพื่อดูข้อมูลเพิ่มเติม
