ศูนย์เครื่องจักรกลแนวนอน HMC

ศูนย์เครื่องจักรกลแนวนอน อ้างถึงเครื่องมือกลของแมชชีนนิ่งเซ็นเตอร์ที่มีแกนสปินเดิลขนานกับโต๊ะทำงาน

สามารถประมวลผลชิ้นส่วนขนาดใหญ่ขึ้นและสามารถจัดทำดัชนีและหมุนได้ เหมาะที่สุดสำหรับการตัดเฉือนชิ้นส่วนที่มีพื้นผิวการทำงานหลายขั้นตอน เช่น การกัด การเจาะ การคว้าน การรีม การต๊าป และพื้นผิวสองมิติและสามมิติ

มีความสามารถครบกล่องในการหนีบครั้งเดียว

มีประสิทธิภาพที่ดีในระบบรูของตัวถังและการประมวลผลระนาบเหมาะอย่างยิ่งสำหรับการกลึงและคว้านรูของตัวถัง และมีการใช้กันอย่างแพร่หลายในรถยนต์ เครื่องยนต์สันดาปภายใน การบินและอวกาศ เครื่องใช้ในบ้าน เครื่องจักรทั่วไป และอุตสาหกรรมอื่น ๆ



USP ของศูนย์เครื่องจักรกลแนวนอน:

1. ความแม่นยำสูงกว่า:

เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน (HMC) สามารถเคลื่อนหัวสปินเดิลและโต๊ะในแนวนอนได้อย่างง่ายดาย สิ่งนี้ช่วยให้ได้รับความแม่นยำในระดับที่สูงขึ้นในขณะที่ตัดเฉือนชิ้นส่วนส่วนประกอบด้วยความช่วยเหลือของเครื่องมือตัด



2. ความเร็วในการประมวลผลที่เร็วขึ้น:

เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนยังช่วยให้ได้ผลผลิตสูง เนื่องจากหัวสปินเดิลและโต๊ะสามารถเคลื่อนที่ได้อย่างอิสระและจัดการชิ้นงานในแนวตั้งและทำการแมชชีนนิ่งชิ้นงานหลายชิ้นพร้อมกันได้ ทำให้สามารถประมวลผลและลดเวลาได้เร็วขึ้น



3. ยูทิลิตี้ทั่วไปเพิ่มเติม:

เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนสามารถติดตั้งเครื่องมือได้มากขึ้น และทำงานได้มากขึ้นในกระบวนการเดียว มีความสามารถรอบด้านที่สูงขึ้นเนื่องจากสามารถเปลี่ยนเครื่องมือตัดได้อย่างรวดเร็ว และเครื่องสามารถรองรับชิ้นงานที่มีรูปร่างและขนาดต่างกันได้หลากหลาย



4. ประหยัดมากขึ้นสำหรับการประมวลผลชิ้นส่วนคุณภาพสูง:

ด้วยความช่วยเหลือของคุณสมบัติการตั้งโปรแกรม CNC เครื่องจักรยังสามารถทำซ้ำการตัดเฉือนแบบเดียวกันในหลาย ๆ ชิ้นส่วนได้อย่างแม่นยำ คุณสมบัติทั้งหมดนี้ทำให้เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนเป็นเครื่องจักรที่เหมาะสำหรับการผลิตชิ้นส่วนคุณภาพสูงด้วยวิธีที่ประหยัดที่สุดเท่าที่จะเป็นไปได้



5. อายุการใช้งานของเครื่องมือตัดที่ยาวนานขึ้น:

นอกจากนี้ เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนยังได้รับการออกแบบมาเพื่อเพิ่มอายุการใช้งานเครื่องมือและความแม่นยำสูงกว่าเมื่อเทียบกับเครื่องจักรทั่วไป ด้วยความช่วยเหลือจากคุณสมบัติขั้นสูง เช่น ระบบควบคุมเซอร์โวมอเตอร์ เครื่องจักรสามารถเพิ่มเวลาในการตัดและความแม่นยำของชิ้นส่วนที่ผลิตได้สูงสุด

คุณสมบัติทั้งหมดเหล่านี้ทำให้เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนเป็นตัวเลือกที่เหมาะสมสำหรับการผลิตชิ้นส่วนที่มีความเที่ยงตรงจำนวนมากด้วยคุณภาพที่ดีที่สุด

ดังนั้น เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนจึงเป็นตัวเลือกที่เหมาะสำหรับงานที่มีความแม่นยำสูง เหมาะอย่างยิ่งสำหรับการตอบสนองความต้องการของงานที่ต้องการมากที่สุด เป็นเครื่องจักรที่สมบูรณ์แบบสำหรับโรงงานผลิตที่ทันสมัย



การจำแนกประเภทศูนย์เครื่องจักรกลแนวนอน:

เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนแบ่งออกเป็นประเภทคอลัมน์คงที่และประเภทคอลัมน์เคลื่อนที่ตามการเคลื่อนที่ของคอลัมน์

1. ประเภทคอลัมน์คงที่:

1. โต๊ะทำงานเคลื่อนที่ในทิศทางขวาง โต๊ะทำงานเคลื่อนที่ในทิศทาง X และ Z และกล่องแกนหมุนในทิศทาง Y เหมาะสำหรับการประมวลผลแบบหลายขั้นตอน เช่น การคว้านและการกัดชิ้นส่วนขนาดกลางและซับซ้อน

2. headstock เคลื่อนที่ในแนวขวาง headstock เคลื่อนที่ในทิศทาง X และ Z และโต๊ะทำงานเคลื่อนที่ในทิศทาง Y เหมาะสำหรับการประมวลผลแบบหลายขั้นตอน เช่น การคว้านและการกัดชิ้นส่วนขนาดเล็กและขนาดกลาง

3. กล่องแกนหมุนแขวนอยู่ที่ด้านข้างและเสา และกล่องแกนหมุนจะเคลื่อนที่ในทิศทาง Y และ Z เลย์เอาต์นี้คล้ายกับเครื่องกัดและคว้านแนวนอนประเภทกบ และโต๊ะทำงานจะเคลื่อนที่ในทิศทาง X เหมาะสำหรับการประมวลผลแบบหลายขั้นตอน เช่น การคว้านและการกัดชิ้นส่วนขนาดกลาง



2. ประเภทคอลัมน์มือถือ:

1. ประเภทกบ:

เตียงเป็นรูปตัว T โต๊ะทำงานเคลื่อนที่ในทิศทาง X บนเบดด้านหน้า และเสาเคลื่อนที่ในทิศทาง Z บนเบดหลัง กล่องสปินเดิลมีสองรูปแบบคือแขวนด้านบวกและด้านแขวนบนเสา โดยเคลื่อนที่ในทิศทาง Y เหมาะสำหรับการประมวลผลแบบหลายกระบวนการ เช่น การคว้านและการกัดชิ้นส่วนขนาดกลางและขนาดใหญ่ โดยเฉพาะชิ้นส่วนที่มีความยาวมาก



2. ประเภทการเคลื่อนที่ข้ามเสา:

คอลัมน์เคลื่อนที่ในทิศทาง Z และ U (ขนานกับทิศทาง X) กล่องแกนหมุนในทิศทาง Y บนคอลัมน์ และโต๊ะทำงานเคลื่อนที่ในทิศทาง X บนเบดด้านหน้า เหมาะสำหรับการประมวลผลแบบหลายขั้นตอน เช่น การคว้านและการกัดชิ้นส่วนขนาดกลางและซับซ้อน



3. ประเภทฟีดแกนหมุน:

กล่องแกนหมุนในทิศทาง Y บนคอลัมน์ และกระทุ้งแกนหมุนในทิศทาง Z คอลัมน์เคลื่อนที่ในทิศทาง X โต๊ะได้รับการแก้ไขหรือติดตั้งโต๊ะหมุน สามารถติดตั้งกับโต๊ะทำงานหลายตัว ซึ่งเหมาะสำหรับการประมวลผลชิ้นส่วนขนาดเล็กและขนาดกลาง และเวลาในการขนถ่ายชิ้นงานและการตัดชิ้นงานอาจเกิดขึ้นพร้อมกัน



ความแตกต่างระหว่างแมชชีนนิ่งเซ็นเตอร์แนวนอนและแนวตั้ง VMC:

เลขที่.: ความแตกต่าง เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน HMC เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง VMC
1 แกนหมุน แกนหมุนแนวนอนขนานกับพื้นผิวของโต๊ะทำงาน หัวแนวตั้งตั้งฉากกับพื้นผิวของโต๊ะทำงาน
2 โต๊ะทำงาน ตารางของแมชชีนนิ่งเซ็นเตอร์แนวนอนจะเคลื่อนที่ในทิศทาง X หรือ Y เท่านั้น โดยทั่วไปแล้วโต๊ะจะเป็นโต๊ะหมุนที่มีโต๊ะรูสกรูขัดแตะ และค่อนข้างง่ายที่จะเลือกโต๊ะคู่แบบถอดเปลี่ยนได้ โดยทั่วไปแล้วโต๊ะทำงาน T-slot ที่มีโครงสร้างแบบเลื่อนข้าม มีกลไกการเคลื่อนที่สองชุดที่รับผิดชอบการเคลื่อนที่ของโต๊ะทำงานในแนวตั้ง
3 คอลัมน์ คอลัมน์ของ HMC เป็นคอลัมน์ที่มีการเคลื่อนไหว คอลัมน์ของประเภท T ที่เป็นบวกจะเคลื่อนที่ไปตามทิศทาง X และคอลัมน์ของประเภท T กลับหัวจะเคลื่อนที่ไปตามทิศทาง Z โครงสร้างของเสาเคลื่อนที่กำหนดให้เสาต้องเบาที่สุดเท่าที่จะเป็นไปได้ภายใต้สมมติฐานของความแข็งแกร่งที่น่าพอใจ โดยทั่วไปแล้ว คอลัมน์ของ VMC จะไม่เคลื่อนที่และถูกสร้างให้หนาที่สุดเท่าที่จะเป็นไปได้เพื่อให้มีความแข็งแกร่ง นอกจากนี้ยังมีเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งแบบเคลื่อนย้ายได้ ตารางของแมชชีนนิ่งเซ็นเตอร์แนวตั้งแบบคอลัมน์เคลื่อนที่จะเคลื่อนที่ในทิศทาง X หรือ Y เท่านั้น และคอลัมน์จะเคลื่อนที่ในทิศทาง Y หรือ X ตามลำดับ วิธีการออกแบบนี้มีความต้องการพลังงานที่มากขึ้นสำหรับมอเตอร์ขับเคลื่อนของคอลัมน์
4 เครื่องมือตัด เครื่องมือที่สั้นและหนาขึ้นสามารถตัดลึกและขจัดวัสดุได้มากขึ้น เครื่องมือทรงกระบอกยาว (ดอกเอ็นมิล) เพื่อการตัดชิ้นงานขนาดเล็กที่แม่นยำแต่ตื้นขึ้น
5 ระบบควบคุม ชิ้นงานที่ประมวลผลโดยแมชชีนนิ่งเซ็นเตอร์แนวนอนโดยทั่วไปมีขนาดค่อนข้างใหญ่ การหนีบทำได้ยาก การตรวจสอบกระบวนการแปรรูปไม่ใช่เรื่องง่าย การดำเนินการและการดีบักค่อนข้างยาก เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งจับยึดได้ง่าย ใช้งานง่าย สังเกตสถานการณ์การประมวลผลได้ง่าย และแก้ไขจุดบกพร่องของโปรแกรมได้ง่าย
6 ข้อมูลจำเพาะและความแม่นยำในการตัด มีเสถียรภาพที่ดีขึ้นสำหรับการตัดลึกและหนัก เครื่องมือแนวตั้งไม่สามารถตัดลึกได้ ความแม่นยำของการตัดลึกไม่ดี
7 ความเก่งกาจ ทั่วไป ดีกว่า, สามารถคว้านโม่, เจาะแท่น, สามารถปาดหน้าและร่อง, เชี่ยวชาญมากขึ้นในการสร้างต้นแบบ, งานสั่งทำพิเศษ, และงานแกะสลัก
8 ความซับซ้อนของโครงสร้าง ความซับซ้อนมากขึ้น ความซับซ้อนน้อยลง
9 ต้นทุนเครื่องจักร การใช้งาน และการบำรุงรักษา แพงกว่า 2-3 เท่า ถูกกว่าและดีกว่าร้านเล็กๆ
10 อัตราการกำจัดวัสดุ อัตราการกำจัดวัสดุที่สูงกว่ามาก อัตราการกำจัดวัสดุน้อยลง
11 การสนับสนุน Overarm และ Arbor มี Overarm และ Arbor Support ไม่มีการสนับสนุน Overarm และ Arbor
12 จำนวนใบหน้าสำหรับการตัดเฉือน 4 ใบหน้าและหลายมุม มีเพียง 1 ใบหน้า และ 1 นางฟ้า
13 การอพยพของชิป ดีกว่าในการกำจัดชิป เศษโลหะจำนวนมากยังคงอยู่บนพื้นผิวชิ้นงานของโรงสีแนวตั้ง
14 ความยากลำบากในการดำเนินงาน ความซับซ้อนมากขึ้น HMC น้อยลง และตัวดำเนินการที่ผ่านการฝึกอบรมน้อยลง ค้นหาตัวดำเนินการที่ง่ายและผ่านการฝึกอบรมมากขึ้น
15 การประมวลผลชิ้นงานวัสดุ: วัสดุที่เหมาะสมสำหรับการแปรรูป: เช่น เหล็ก 45#, อลูมิเนียมอัลลอยด์, ทองแดง, อลูมิเนียม, สแตนเลส, เหล็ก, วัสดุผสม และวัสดุอื่นๆ วัสดุที่เหมาะสมสำหรับการแปรรูป: เช่น เหล็ก 45#, อลูมิเนียมอัลลอยด์, ทองแดง, อลูมิเนียม, สแตนเลส, เหล็ก, วัสดุผสม และวัสดุอื่นๆ
16 ขนาดชิ้นงานแปรรูป: สามารถประมวลผลชิ้นส่วนที่ใหญ่กว่าได้ ไม่สามารถแปรรูปชิ้นส่วนที่สูงเกินไปและมีขนาดค่อนข้างเล็กได้
17 รูปร่างของชิ้นงานแปรรูป:

HMC เหมาะสมที่สุดสำหรับการประมวลผลชิ้นงานประเภทกล่องขนาดใหญ่ ดำเนินการประมวลผลระบบรูและระนาบบนชิ้นงานประเภทกล่องเป็นหลัก

การหนีบชิ้นงานเพียงครั้งเดียวสามารถดำเนินการกับพื้นผิวอื่น ๆ ได้อย่างสมบูรณ์ ยกเว้นพื้นผิวติดตั้งและพื้นผิวด้านบน และเพลาหมุนของมันถูกติดตั้งบนโต๊ะทำงานเพื่อหมุนชิ้นงานเพื่อประมวลผลทุกด้านของชิ้นงาน

นอกจากนี้ยังสามารถติดตั้งแกนหมุนได้หลายแกนสำหรับการเคลื่อนที่ของข้อต่อ เพื่อประมวลผลชิ้นส่วนกล่องประเภทพื้นผิวโค้งที่ซับซ้อน

ส่วนกล่อง: ชิ้นส่วนที่มีระบบรูมากกว่าหนึ่งรู โพรงภายใน และสัดส่วนที่แน่นอนในทิศทางความยาว ความกว้าง และความสูง ชิ้นส่วนดังกล่าวถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น เครื่องจักร รถยนต์ และการผลิตเครื่องบิน
ชิ้นส่วนพื้นผิวโค้งที่ซับซ้อน: ใบพัดแบบต่างๆ แผ่นเบี่ยงลม พื้นผิวทรงกลม ดายขึ้นรูปผิวโค้งแบบต่างๆ ใบพัดและใบพัดของยานพาหนะใต้น้ำ และรูปทรงอื่นๆ ของพื้นผิวโค้งอิสระ
ชิ้นส่วนดิสก์ ปลอก และแผ่น: ปลอกดิสก์หรือชิ้นส่วนเพลาที่มีรูสลักหรือรูในแนวรัศมี หรือรูแบบกระจายบนพื้นผิวส่วนท้าย พื้นผิวโค้ง เช่น ปลอกที่มีหน้าแปลน เพลาที่มีรูสลักหรือชิ้นส่วนหัวเหลี่ยม เป็นต้น ตลอดจนชิ้นส่วนจานที่มีการเจาะรูมากขึ้น เช่นฝาครอบมอเตอร์ต่างๆ เป็นต้น
การประมวลผลพิเศษ: ประกอบเครื่องมือและเครื่องมือพิเศษบางอย่างเพื่อทำงานฝีมือพิเศษ เช่น แกะสลัก แกะสลัก และแกะลวดลายบนพื้นผิวโลหะ ติดตั้งแหล่งจ่ายไฟประกายไฟฟ้าความถี่สูงบนแกนหมุนของ Machining Center เพื่อทำการสแกนเส้นบนพื้นผิวโลหะที่ชุบแข็ง

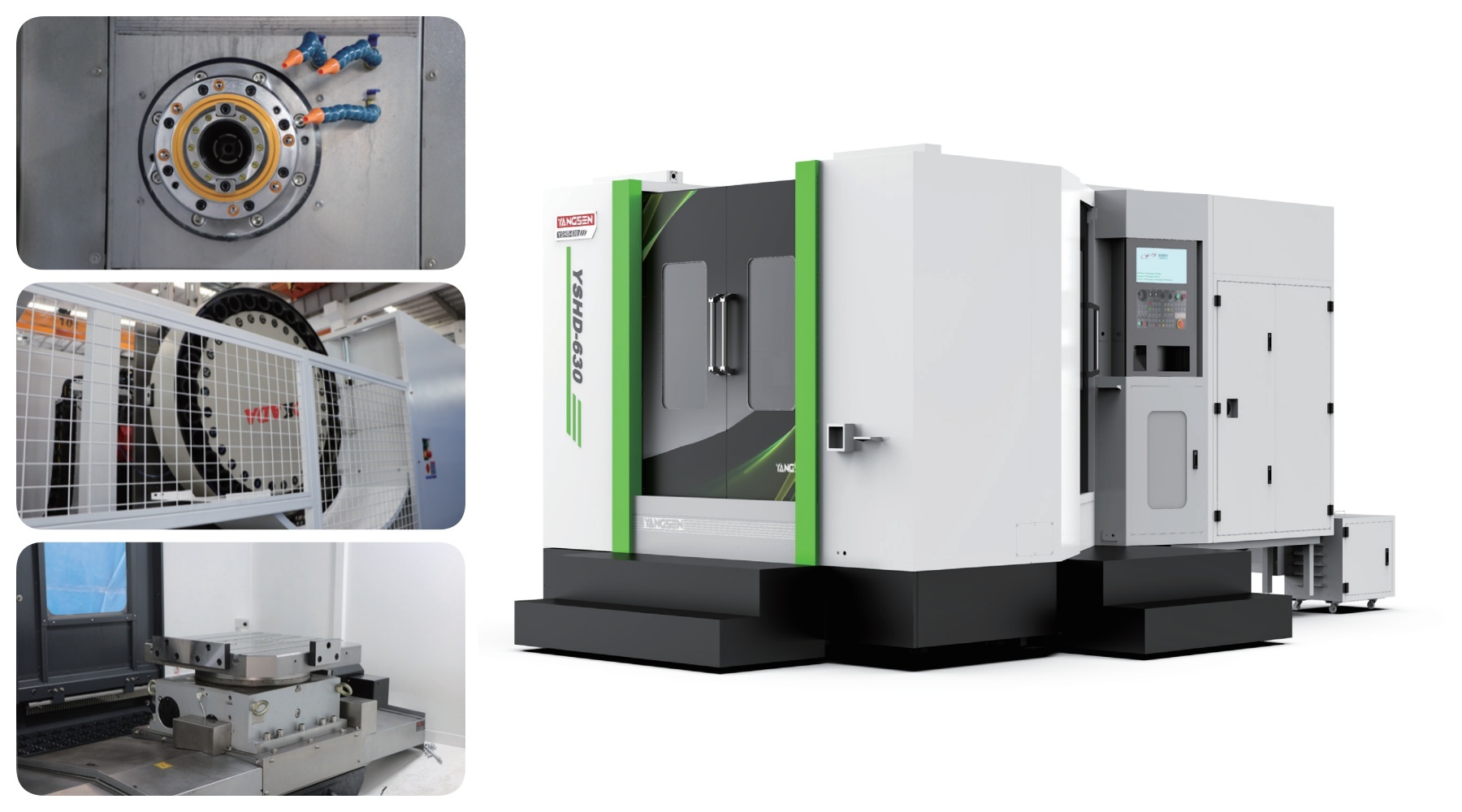

มี 2 ซีรี่ส์สำหรับ Machining Centers แนวนอน: YSH, YSHD (Inverted T)

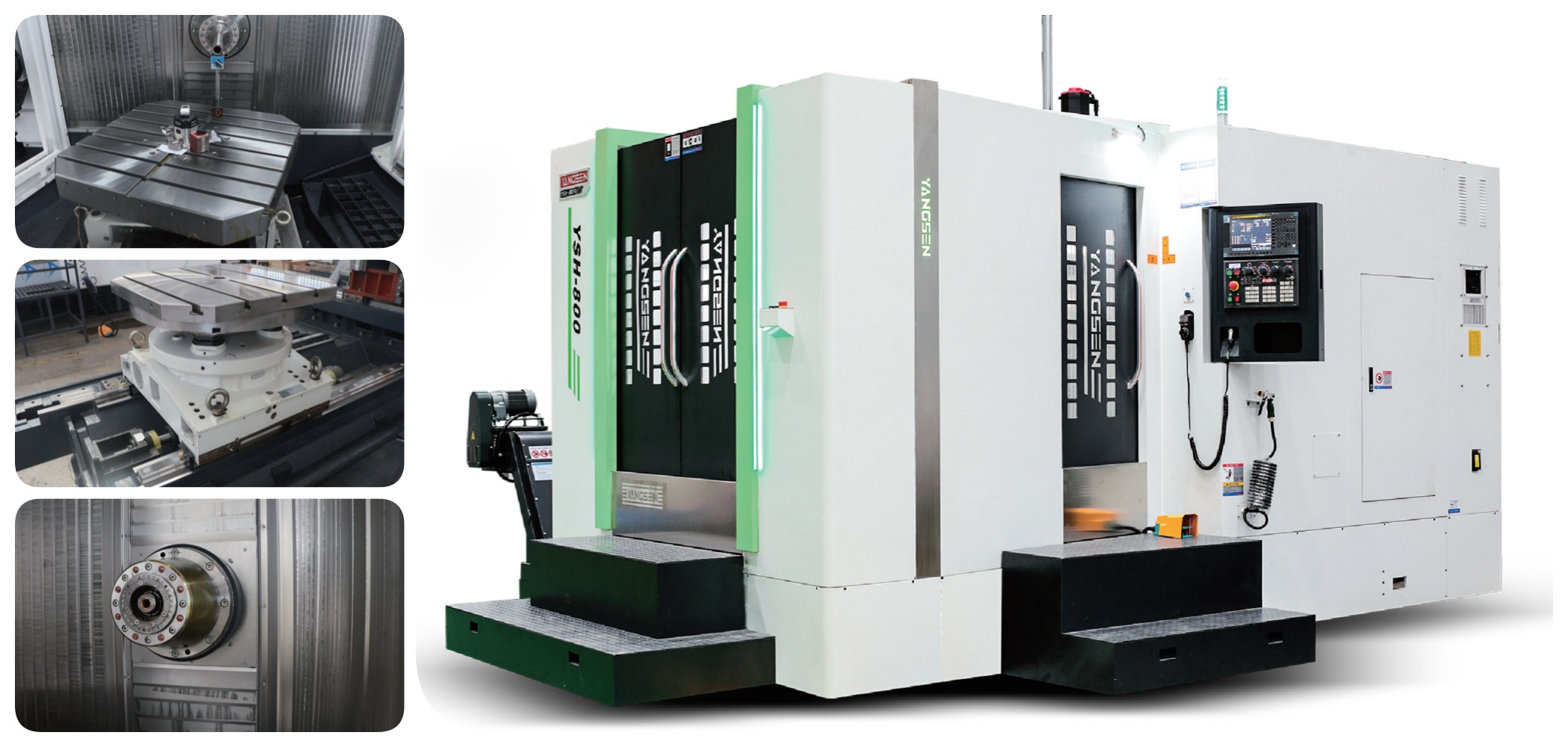

YSH ซีรีส์ติดตั้งการออกแบบ T, แบบฟอร์มโครงสร้างการหมุนของโต๊ะทำงาน, โครงสร้างรางนำทางกว้างพิเศษ, การกำหนดค่ามาตรฐานของแรงบิดขนาดใหญ่ และ

มอเตอร์ความเร็วสูง คุณสามารถสั่งซื้อโต๊ะแลกเปลี่ยนแยกกันได้ ผลิตภัณฑ์ของเราเหมาะสำหรับการแปรรูปชิ้นส่วนที่ซับซ้อนต่างๆ เป็นอุปกรณ์ที่ต้องการในด้านเครื่องยนต์รถยนต์และการประมวลผลช่องในฟิลด์ 5G

ลักษณะเฉพาะของเครื่องจักรเฟรมแนวนอน YSH

แกนหมุน

ติดตั้งตลับลูกปืนที่มีความแข็งแกร่งสูง 6 ตัว

เส้นผ่านศูนย์กลางภายนอก 190 มม. แกนหมุน BBT50 ดั้งเดิมของไต้หวัน

เป่าลมแกนหมุนเพื่อป้องกันไม่ให้วัตถุเข้าไปในแกนหมุน

แกนหมุนติดตั้งสเปรย์วงแหวนเพื่อปรับปรุงคุณภาพการประมวลผล

มอเตอร์บริเวณกว้างที่มีแรงบิดขนาดใหญ่มาตรฐาน FANUC β ilP30/8000 มาพร้อมกับความสามารถในการตัดหนักที่แข็งแรงกว่า

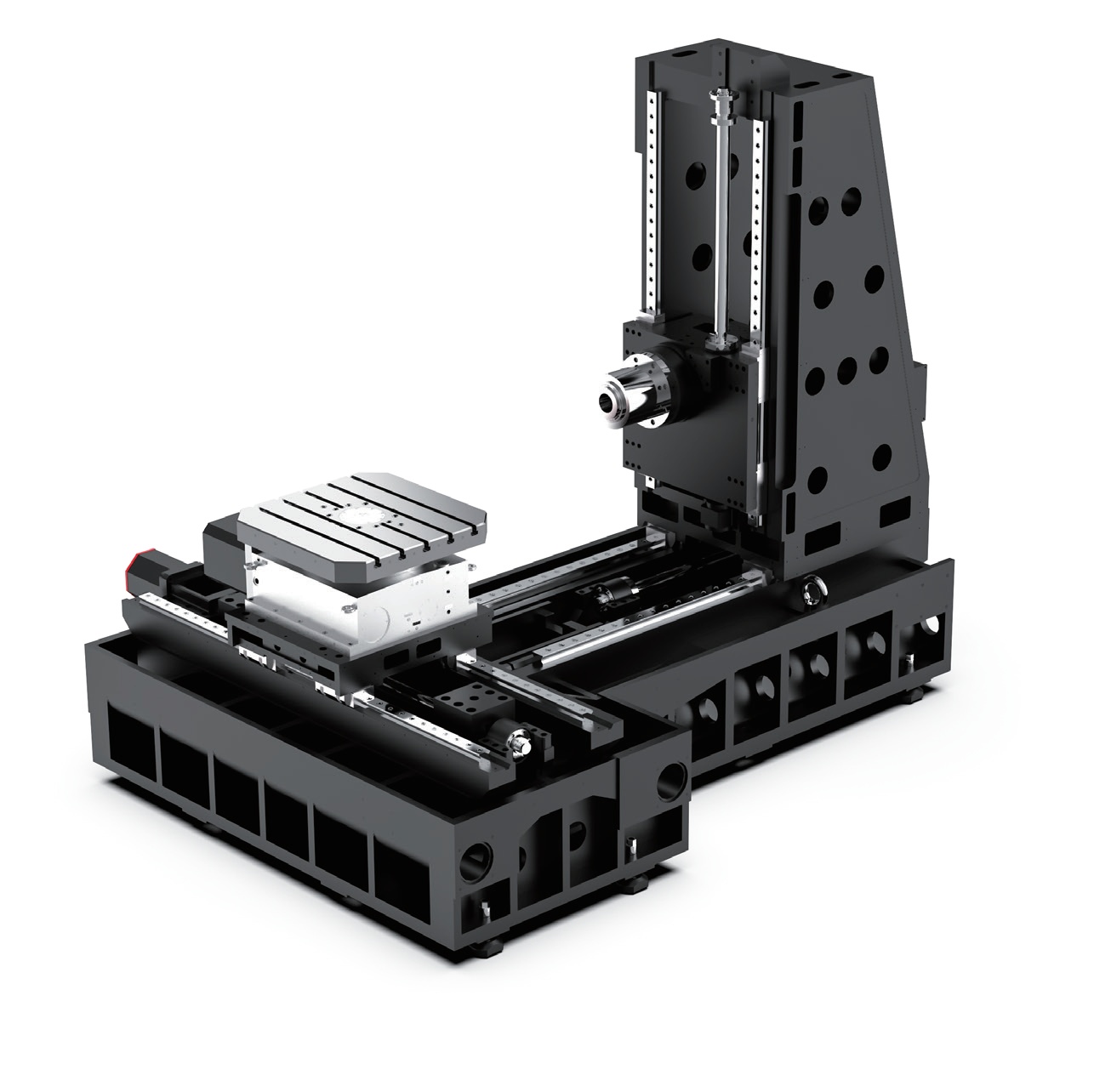

เตียงเครื่องจักร, เสา

โครงสร้างสามเหลี่ยมด้านเท่าของคอลัมน์ มีการจัดเรียงตัวทำให้แข็งหลายชั้นเพื่อปรับปรุงความมั่นคงของเตียงเครื่องจักร

เตียงโครงสร้าง Positive T, เค้าโครงแบบขั้นบันไดแกน X, ช่วงรางเลื่อนที่ขยายใหญ่ขึ้น, การสนับสนุนที่เข้มงวด

ใช้คู่มือลูกกลิ้ง Rexroth ที่มีความแข็งแรงสูง ตลับลูกปืนรับน้ำหนักสูง ความแม่นยำที่มั่นคง

เครื่องชั่งเชิงเส้นเชิงแสง

Heidenhain ซึ่งเป็นอุปกรณ์เสริม Fagor Optical Linear Scales ความแม่นยำ ± 5um เพื่อให้แน่ใจว่าการวางตำแหน่งเครื่องมือกลมีความแม่นยำ

โต๊ะแลกเปลี่ยนคู่ / เครื่องเล่นแผ่นเสียงสี่แกน

ตระหนักถึงการแลกเปลี่ยนชิ้นงานและปรับปรุงประสิทธิภาพการประมวลผล

วางชิ้นงานไว้ด้านนอกเพื่อให้จับยึดได้ง่าย

เทอร์ไบน์โลหะผสมความแข็งแกร่งสูง ทนต่อการสึกหรอ ความแม่นยำของตำแหน่งสูง

ล็อคแน่น ลดการเปลี่ยนรูป ทนทานต่อการตัดหนัก

นิตยสารเครื่องมือ



การใช้นิตยสารเครื่องมือแปลงความถี่ที่นำเข้าจากไต้หวัน ความเร็วในการเปลี่ยนเครื่องมือจึงรวดเร็วและเสถียร

ประสิทธิภาพการตัดของเครื่องจักร

การกัดพื้นผิว

เหล็ก 45#

เจาะรู

เหล็ก 45#

การแตะ

เหล็ก 45# ความลึกของการตัด



7 มม เส้นผ่านศูนย์กลางของคัตเตอร์

Ø82 การแตะ

เอ็ม36

Øคัตเตอร์

120มม.*5T

Øคัตเตอร์

82mm*2T

คัตเตอร์

M36*3P

ความเร็วแกน

420rpm

ความเร็วแกน

500rpm

ความเร็วแกน

120rpm

ให้อาหาร

F500

ให้อาหาร

F100

ให้อาหาร

F480

ความกว้าง

100 มม

ความกว้าง

82 มม

ความกว้าง



36มม
ตัวอย่างการใช้งานเครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน กระบอกสูบ ตัวปั๊ม กล่องเกียร์

วาล์วควบคุมไฮดรอลิค
อุปกรณ์เสริมมาตรฐาน
เครื่องมือเปลี่ยนประเภทแขน
ระบบหล่อลื่นอัตโนมัติ
ตัวป้องกันสิ่งที่แนบมาอย่างเต็มที่
การกรีดแบบแข็ง
การแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า
ถังน้ำหล่อเย็นและถาดรองชิป
ไฟ LED ทำงาน Daul
ไฟเตือน LED 3 สี
ปิดอัตโนมัติ M30
เครื่องเป่าลมจมูกแกนหมุน

สลักเกลียวปรับระดับและแผ่นรอง ไม่จำเป็น
เครื่องประดับ
สเกลเชิงเส้นเชิงแสง
ซี.ที.เอส
ระบบการแตกหักของเครื่องมือ
ระบบสายพานลำเลียงแบบชิป
เครื่องดักละอองน้ำมัน
สกิมเมอร์น้ำมัน
โต๊ะหมุน



หัววัดชิ้นงานและเครื่องมือ

YSH ซีรี่ส์: แบบอย่าง YSH-630 วายเอสเอช-800 YSH-700D
YSH-800D ระยะ X/Y/Z มม 1300/800/1000 1300/800/1000 1300/800/9000
1300/800/1000 โต๊ะทำงาน LxW mm 630x630 800x800 ดูเพล็กซ์ 700x700



ดูเพล็กซ์ 800x800 YSHD ซีรีส์:

รูปร่าง T กลับหัว แบบอย่าง YSHD-630 YSHD-1000 YSHD-1250
YSHD-1250D ระยะ X/Y/Z มม 1100/750/950 2000/1500/1600 2000/1500/1600
2000/1500/1600 โต๊ะทำงาน LxW mm 630x630 1000x1000 1250x1250

ดูเพล็กซ์ 1250x1250
