ศูนย์เครื่องจักรกลแนวตั้งให้ความหลากหลายที่โดดเด่นในการตัดวัสดุที่หลากหลายพร้อมทั้งปรับปรุงประสิทธิภาพการผลิตอย่างมีนัยสำคัญ โดยการลดเวลาในการผลิตและลดต้นทุนการกลึง เครื่องจักรเหล่านี้ช่วยเพิ่มผลกำไรของกระบวนการโดยรวม วิศวกรได้นำคุณลักษณะการออกแบบขั้นสูงมาปรับใช้เพื่อปรับปรุงกระบวนการ ช่วยลดเวลาหยุดทำงานที่เกิดจากการตรวจสอบคุณภาพบ่อยครั้งได้อย่างมีประสิทธิภาพ ศูนย์เครื่องจักรกลแนวตั้ง CNC โดดเด่นด้วยการออกแบบตามหลักสรีรศาสตร์ที่ปรับให้เหมาะสมกับความสะดวกสบายและสภาพการทำงานของผู้ปฏิบัติงานเพื่อประสิทธิภาพสูงสุด
สูงสุด การเดินทางแกน X :
1400mmสูงสุด การเดินทางแกน Y :
800mmสูงสุด การเดินทางแกน Z :
750mmความยาวชิ้นงานสูงสุด :
1500mmความกว้างของชิ้นงานสูงสุด :
800mmน้ำหนักชิ้นงานสูงสุด :
1500KGแอปพลิเคชัน :
Precision Mold, Auto Partsกำลังประมวลผล :
Surface Milling, Drilling Holes, TappingYSV-1482 เครื่องจักรแนวตั้ง ลักษณะโครงสร้าง
1. การใช้แมกกาซีนเครื่องมือแปลงความถี่ของไต้หวัน เวลาในการเปลี่ยนเครื่องมือจะสั้นลงเหลือ 1.4 วินาที ซึ่งช่วยปรับปรุงประสิทธิภาพการประมวลผลได้อย่างมีประสิทธิภาพ 2. แกนทั้งสามมีแรงบิดขนาดใหญ่เป็นมาตรฐาน ช่วยให้วางตำแหน่งได้อย่างรวดเร็วและแม่นยำ 3. มอเตอร์แกนหมุนติดตั้งมอเตอร์แรงบิดสูงทั่วไป 11-15 กิโลวัตต์เป็นมาตรฐาน และแรงบิดของแกนหมุนได้รับการปรับปรุงอย่างเห็นได้ชัดเมื่อเทียบกับแบรนด์อื่นในรุ่นเดียวกัน ซึ่งเหมาะสำหรับการตัดหนักมาก 4. ชิ้นส่วนเครื่องมือเครื่องจักรเป็นของแบรนด์ดังของโรงงานที่มีชื่อเสียง และมีการกำหนดค่าขั้นสูงในอุตสาหกรรม |

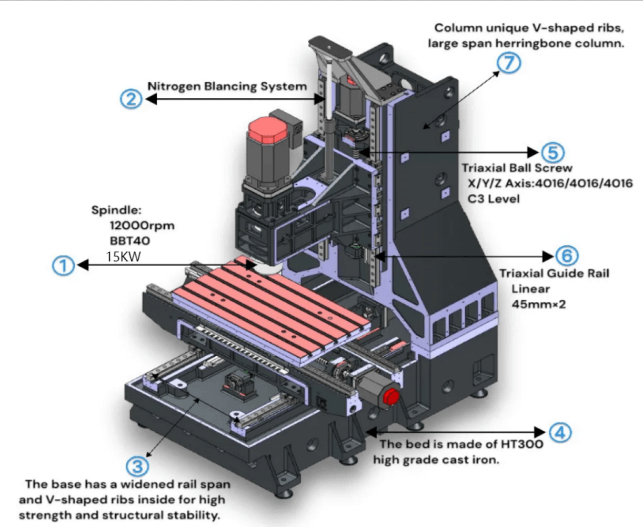

เครื่องกรอบแนวตั้ง ลักษณะเฉพาะของออปโตแมคคานิกส์
 | 1. นำรางสาย Rexroth ของเยอรมันมาใช้ และรางสายมีความกว้างถึง 45 มม. 2. แกน Y มีช่วงกว้างพิเศษ 745 มม. 3. รองรับด้วยที่นั่งเลื่อน 6 ที่นั่งบนแกน X ความแข็งแกร่งทนทานช่วยให้ตัดได้อย่างทรงพลัง 4. แกนสามแกนใช้สกรู PMI เกรด C3 เส้นผ่านศูนย์กลางภายนอก 40 มม. และแกนสามแกนใช้ตลับลูกปืน NSK ดั้งเดิม (3062) โหมด 3+2 การบำบัดแรงตึงล่วงหน้าเพื่อป้องกันการเคลื่อนตัวเนื่องจากความร้อน 5. เส้นผ่านศูนย์กลางภายนอก 150 มม. และแกนหมุน BBT ที่มีความแข็งแกร่งสูงได้รับการออกแบบด้วยการพ่นแบบวงแหวน 6. นำกระบอกสูบตัดความเร็วสูงพิเศษดั้งเดิมของไต้หวันมาใช้ เวลาในการตัดสามารถเข้าถึง 0.28 วินาที 7. โครงสร้างเครื่องกลึงทำจากเหล็กหล่อ HT300 เกรดสูงที่มีความแม่นยำ |
ศูนย์เครื่องจักรกลแนวตั้ง พารามิเตอร์
| รายการ | สเปก | หน่วย | YSV-1482 |
| การท่องเที่ยว | แกน X/Y/Z | mm | 1400*800*750 |
| ระยะห่างระหว่างจมูกแกนหมุนถึงโต๊ะ | mm | 150-900 | |
| ระยะห่างจากศูนย์กลางแกนหมุนถึงรางคอลัมน์ | mm | 880 | |
| แบบฟอร์มการติดตาม | ไกด์เชิงเส้น | ||
| โต๊ะทำงาน | ขนาดโต๊ะ (กว้าง*ยาว) | mm | 1500*800 |
| ความจุในการรับน้ำหนักสูงสุดของโต๊ะทำงาน | kg | 1500 | |
| ช่องที | ไม่มี/มม. | 6-22*110 | |
| แกนหมุน | รูเรียวของแกนหมุน (รุ่น/ขนาดการติดตั้ง) | mm | บีบีที40 |
| รอบหมุนของแกนหมุน | รอบต่อนาที | 8000 | |
| โหมดขับเคลื่อนแกนหมุน | ประเภทสายพาน | ||
| ให้อาหาร | ฟีดเร็วแบบแกน X/Y/Z | ม./นาที | 24/24/24 |
| การตัดฟีด | มม./นาที | 10,000 | |
| เครื่องเปลี่ยนเครื่องมือ | การเปลี่ยนเครื่องมือ | การแปลงความถี่ปริมาณด้านข้าง | |
| ข้อมูลจำเพาะของด้ามจับ | พิมพ์ | บีที40 | |
| ความจุของเครื่องมือ | เครื่องมือ | 24 | |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เครื่องมือวัดระยะ) | mm | 80 | |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (ไม่รวมเครื่องมือวัดระยะ) | mm | 120 | |
| ความยาวสูงสุดของเครื่องมือ | mm | 300 | |
| น้ำหนักเครื่องมือสูงสุด | kg | 7 | |
| เวลาเปลี่ยนเครื่องมือที่เร็วที่สุด | วินาที | 1.4 | |
| มอเตอร์ | มอเตอร์แกนหมุน | kw | บีไอพี 22/8000 |
| มอเตอร์เซอร์โว 3 แกน | kw | βis22/3000/βis30/2000/βis30B/2000 | |
| ตัดมอเตอร์ปั๊มน้ำ | ม/ฮึม | วันที่ 4 เมษายน 30 วัน | |
| ความแม่นยำ | ความแม่นยำในการวางตำแหน่ง | mm | ±0.005 |
| ความสามารถในการทำซ้ำ | mm | ±0.003 | |
| ความต้องการพลังงาน | ความต้องการด้านพลังงาน | กิโลวา | 25 |
| ข้อกำหนดแหล่งอากาศ | กก./ซม. | 6~8 | |
| ขนาดเครื่องจักร | ยาว*กว้าง*สูง | mm | 4700*2950*2766 |
| น้ำหนัก | t | 10.5 |
ประตูนิรภัย ระบบหล่อลื่นอัตโนมัติ ตัวป้องกันแบบเต็มรูปแบบ ปืนลม | การแตะแบบแข็ง เครื่องแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า หัวฉีดน้ำหล่อเย็นแกนหมุน ปืนฉีดน้ำหล่อเย็น | ไฟทำงาน LED คู่ ไฟเตือน LED 3 สี ถังน้ำหล่อเย็นและถาดรองเศษชิป กล่องเครื่องมือ | การเป่าลมจมูกแกนหมุน สลักเกลียวและแผ่นรองปรับระดับ M30 ปิดอัตโนมัติ คู่มือการบำรุงรักษาและการใช้งาน |
ตัวเลือก
เครื่องชั่งเชิงเส้นแบบออปติคอล ซีทีเอส ชิ้นงานและหัววัดเครื่องมือ | ปืนฉีดน้ำหล่อเย็น ระบบการแตกหักของเครื่องมือ ระบบสายพานลำเลียงชิป | เครื่องดักจับละอองน้ำมัน เครื่องตักน้ำมัน โต๊ะหมุน | แกนหมุน DDS 12,000 รอบต่อนาที แกนหมุน DDS 15,000 รอบต่อนาที HSK-63-18000 มอเตอร์ไซค์ในตัว |
