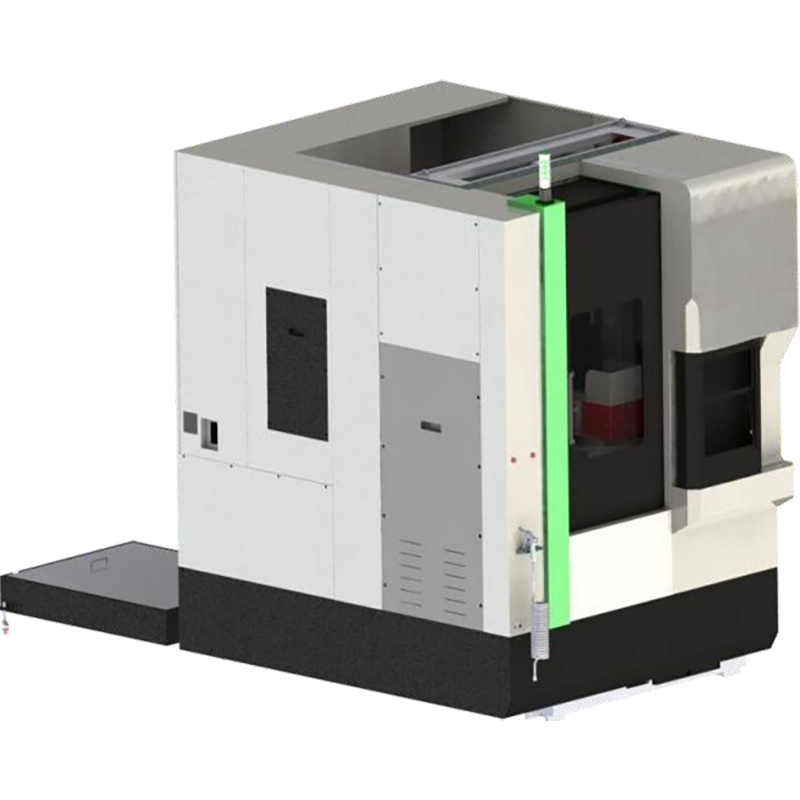

เครื่องกลึงแนวตั้งความแม่นยำสูงสำหรับขาย YSLC-800

เครื่องกลึงแนวตั้งความแม่นยำสูงสำหรับขาย YSLC-800

เครื่องกลึงแนวตั้งความแม่นยำสูงเป็นเครื่องมือกล CNC ระดับไฮเอนด์ที่มีแกนหมุนแนวตั้งและโต๊ะทำงานหมุนในแนวนอน ได้รับการออกแบบมาเป็นพิเศษสำหรับการทำงานที่ซับซ้อน เช่น การกลึง การกัด การเจาะ และการต๊าปเกลียว บนชิ้นส่วนขนาดใหญ่ หนัก หรือชิ้นงานที่มีความแม่นยำสูงที่หมุนได้ในระดับไมครอน

  • สูงสุด การเดินทางแกน X :

    -370~480mm
  • สูงสุด การเดินทางแกน Z :

    800mm

โครงสร้างหลักของเครื่องกลึงแนวตั้ง CNC

แกนหมุนแนวตั้ง: แรงโน้มถ่วงของชิ้นงานจะกดลงบนโต๊ะทำงานโดยธรรมชาติ ส่งผลให้มีความแข็งแรงในการจับยึดสูง และเหมาะสำหรับดิสก์และแหวนที่มีเส้นผ่านศูนย์กลางใหญ่และหนักเป็นพิเศษ

การกลึง-กัด: ทำการกลึง การกัด การเจาะ การต๊าป และการเจาะคว้านในเวลาเดียวกัน ช่วยลดข้อผิดพลาดในการจับยึดรองให้เหลือน้อยที่สุด

โครงสร้างที่มีความแข็งแกร่งสูง: เตียงเหล็กหล่อชิ้นเดียว เสาสมมาตร และรางนำช่วงกว้าง ทนทานต่อแรงตัดหนัก

ความแม่นยำสูง: มาตราส่วนเชิงเส้นวงปิดและระบบชดเชยความร้อน

อุตสาหกรรมที่เกี่ยวข้อง:

• อวกาศ: ตัวกระตุ้นระบบลงจอด, ตัวเรือนกังหัน

• พลังงานลม: ดุมล้อ, แหวนลูกปืน, แหวนเฟือง

• เครื่องจักรก่อสร้าง: ตัววาล์วไฮดรอลิก, ตัวเรือนปั๊ม

พารามิเตอร์เทคโนโลยีหลัก

โครงการหน่วยข้อมูลจำเพาะหมายเหตุ
เส้นผ่านศูนย์กลางการหมุนสูงสุดmm1,000
ความสูงในการเลี้ยวสูงสุดmm800
เส้นผ่านศูนย์กลางการกลึงสูงสุดmm800
เส้นผ่านศูนย์กลางรูผ่านแกนหมุนmm¢ 80
เส้นผ่านศูนย์กลางการประมวลผลแท่งสูงสุดmm¢ 75
ชนิดและรหัสปลายแกนหมุน เอ2-11
กล่องแกนหมุนเดี่ยว
ช่วงความเร็วแกนหมุนรอบ/นาที/นิวตันเมตร50~1500ฟานัค 0i - ทีเอฟ
กำลังขับของมอเตอร์หลัก
30 นาที/ต่อเนื่องkW18.5/22เบต้า IIP30/8000
หัวจับดอกแบบมาตรฐานเส้นผ่านศูนย์กลางของหัวจับนิ้ว ปรับแต่งได้
ความเร็วการเคลื่อนที่เร็วของแกน Xม./นาที20ลูกกลิ้งนำทาง
ความเร็วการเคลื่อนที่เร็วของแกน Zม./นาที20ไกด์กลิ้ง
การเดินทางของแกน Xmm-370~480
การเดินทางของแกน Zmm800
ที่จับเครื่องมือมาตรฐาน เซอร์โวเทอร์เรท 8T
ทางออกน้ำตรงกลางเมกะปาสคาล3
ขนาดเครื่องมือเส้นผ่านศูนย์กลางของแท่งเจาะmmФ50
แผ่นมีด สามารถ
น้ำหนักเครื่องน้ำหนักรวมkg11800
รูปลักษณ์ของเครื่องมือกลความยาว × ความกว้าง × ความสูงmm2700*2823(4400)*3550ไม่รวมการถอดชิป (รวมอยู่ด้วย)
