เครื่องจักรกลซีเอ็นซีแนวนอนเป็นเครื่องมือกลที่มีแกนหมุนขนานกับแท่นทำงาน เครื่องมือกลประเภทนี้เหมาะสำหรับการประมวลผลชิ้นส่วนรูปทรงกล่องเป็นหลัก แกนหมุนอยู่ในแนวนอนและโดยทั่วไปจะมีแท่นทำงานสี่เหลี่ยมที่สามารถหมุนและปรับตำแหน่งได้ เหมาะอย่างยิ่งสำหรับการประมวลผลหลายขั้นตอน เช่น การกัด การเจาะ การคว้าน การรีม การตอกเกลียว พื้นผิวโค้งสองมิติและสามมิติของชิ้นส่วนที่มีพื้นผิวการทำงานหลายด้าน
สูงสุด การเดินทางแกน X :
1100mmสูงสุด การเดินทางแกน Y :
700mm/500mmสูงสุด การเดินทางแกน Z :
650mmความยาวชิ้นงานสูงสุด :
630mmความกว้างของชิ้นงานสูงสุด :
630mmน้ำหนักชิ้นงานสูงสุด :
630kgแอปพลิเคชัน :
Auto Partsกำลังประมวลผล :

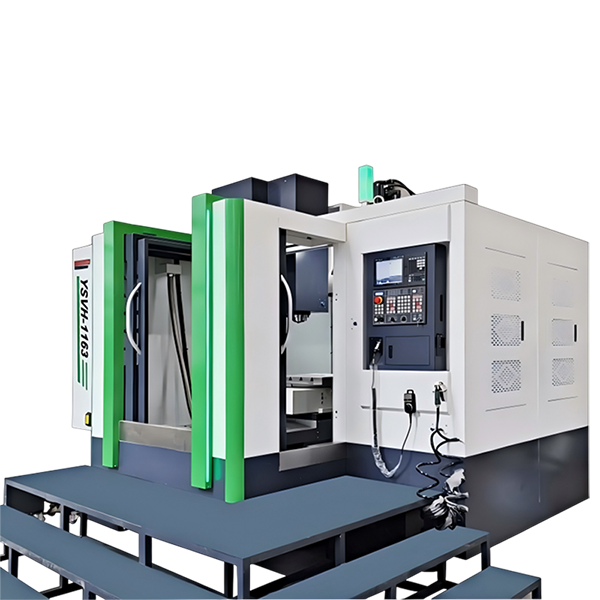

Surface Milling, Drilling Holes, TappingYSVH-1163 คุณสมบัติของเครื่องจักรกลึงแนวนอน
 | ใช้ระบบแผงวงจรพิมพ์แนวตั้งและแนวนอน M80A รุ่นล่าสุดจากญี่ปุ่น โปรแกรมการตัดเฉือนใช้ร่วมกันได้ทั้งกับการตัดเฉือนแนวตั้งและแนวนอน คำสั่งสลับแกนของฟังก์ชันสลับแกนใดๆ สามารถทำการสลับชื่อแกนได้โดยไม่ต้องเปลี่ยนแปลงโปรแกรมการตัดเฉือนหรือการประมวลผลภายหลังของซอฟต์แวร์ CAM ความเข้ากันได้ความเร็วสูงและความแม่นยำสูง ทั้งโหมดแนวตั้งและแนวนอนรองรับโหมดความเร็วสูงและความแม่นยำสูง เพื่อให้มั่นใจในความแม่นยำของการตัดเฉือน สลับระหว่างโหมดแนวตั้งและแนวนอนได้ง่าย สลับโหมดได้อย่างรวดเร็วด้วยคำสั่ง สะดวกต่อการใช้งานของลูกค้า ฟังก์ชันแนวตั้งและแนวนอนสามารถทำงานร่วมกันได้ โหมดแนวตั้งและแนวนอนสามารถทำหน้าที่เดียวกันได้ เพื่อให้เกิดความเกี่ยวข้องซึ่งกันและกัน |
คุณสมบัติของเครื่องตรวจวัดสายตา YSVH-1163:
1. เครื่องจักรนี้ติดตั้งระบบลำเลียงเศษโลหะแบบเกลียวและอุปกรณ์ล้างเศษโลหะเพื่อระบายเศษโลหะออกโดยอัตโนมัติทันเวลา เพื่อหลีกเลี่ยงผลกระทบจากความร้อนของเศษโลหะต่อเครื่องมือกล และเพื่อให้มั่นใจถึงความแม่นยำสูงในการประมวลผลของเครื่องมือกล 2. แม่พิมพ์หล่อไม้ใช้วัสดุผสมระหว่างอลูมิเนียมและไม้ การหล่อด้วยทรายเรซิน และแท่นทำงาน HT300
3. โต๊ะหมุน CNC มาตรฐานของ Taiwan Xuyang ใช้แกนหมุนทองแดงผสมนิกเกิลเงินที่มีความแข็งแกร่งสูง ทนทานต่อการสึกหรอและใช้งานได้ยาวนาน มีความเสถียรในการแบ่งส่วนสูง อุปกรณ์ล็อคที่แข็งแรงสองชั้น พื้นผิวล็อคขนาดใหญ่พิเศษ ทนทานต่อการตัดสูง ใช้เฟืองคลัตช์ความแม่นยำสูงสามตัวสำหรับการกำหนดตำแหน่ง และความแม่นยำในการกำหนดตำแหน่งซ้ำๆ สูงถึง 5 นิ้ว |  |
ข้อดีของการตัดเฉือนแบบบูรณาการแนวตั้งและแนวนอน:
เครื่อง YSVH-1163 ผสานรวมฟังก์ชันการตัดเฉือนแนวตั้งและแนวนอนไว้ในเครื่องเดียว ช่วยเพิ่มประสิทธิภาพการตัดเฉือนหลายด้านพร้อมทั้งลดการตั้งค่าซ้ำๆ
การตั้งค่าเดียวสำหรับการกลึงหลายด้าน
ดำเนินการกลึงหลายขั้นตอนในขั้นตอนเดียว เพื่อเพิ่มความแม่นยำและลดเวลาในการจับยึดชิ้นงาน
การตัดเฉือนแบบผสมผสานแนวตั้งและแนวนอน
รองรับการเจาะ การกัด การตอกเกลียว และการกลึงด้านข้างบนแท่นเครื่องเดียว
ลดข้อผิดพลาดในการกำหนดตำแหน่ง
การลดจำนวนการตั้งค่าซ้ำๆ ช่วยปรับปรุงความสม่ำเสมอในการกลึงชิ้นส่วนที่ซับซ้อน
การกลึงชิ้นงานด้วยโต๊ะหมุน 360°
แท่นหมุนรองรับการกลึงแบบหลายมุมที่ยืดหยุ่นสำหรับชิ้นส่วนกล่องและชิ้นส่วนโครงสร้าง
ประหยัดพื้นที่และค่าแรง
เครื่องจักรเครื่องเดียวรวมฟังก์ชันการตัดเฉือนหลายอย่างไว้ในเครื่องเดียว ช่วยลดพื้นที่โรงงานและการจัดการด้วยมือ
ประสิทธิภาพการตัดด้วยเครื่องจักร
การกัดผิว | เหล็กกล้า 45# | การเจาะรู | เหล็กกล้า 45# | การแตะ | เหล็กกล้า 45# |
ความลึกในการตัด 7 มม. |
| เส้นผ่านศูนย์กลางของใบมีด Ø82 |
| การแตะ เอ็ม36 |
|
คัตเตอร์ | Ø120 มม.*5T | คัตเตอร์ | Ø82 มม.*2T | คัตเตอร์ | เอ็ม36*3พี |
ความเร็วแกนหมุน | 420 รอบต่อนาที | ความเร็วแกนหมุน | 500 รอบต่อนาที | ความเร็วแกนหมุน | 120 รอบต่อนาที |
ให้อาหาร | เอฟ500 | ให้อาหาร | เอฟ100 | ให้อาหาร | เอฟ480 |
ความกว้าง | 100 มม. | ความกว้าง | 82 มม. | ความกว้าง | 36 มม. |
YSVH-1163พารามิเตอร์ศูนย์กลางการตัดเฉือนแนวนอน
| เรื่อง | ข้อกำหนด | หน่วย | แบบแนวตั้ง | แบบแนวนอน |
| การท่องเที่ยว | การเคลื่อนที่ในแนวตั้งและแนวนอนตามแกน X (ซ้ายและขวาของโต๊ะทำงาน) | mm | 1100 | |
| การเคลื่อนที่ในแนวตั้งตามแกน Y (ก่อนและหลังจุดศูนย์กลางแกนหมุนในแนวตั้ง) | mm | 700 | ||
| การเคลื่อนที่ในแนวนอนตามแกน Y (กล่องแกนหมุนขึ้นและลง) | mm | 500 | ||
| การเคลื่อนที่ในแนวนอนตามแกน Z (กล่องแกนหมุนขึ้นและลง) | mm | 650 | ||
| ระยะห่างจากปลายแกนหมุนแนวตั้งและแนวนอนถึงพื้นผิวแท่นหมุน | mm | 120-770 | 120-620 | |
| ระยะห่างจากปลายของแกนหมุนแนวนอนถึงจุดศูนย์กลางของแท่นหมุน | mm | 170-870 | ||
| พื้นผิวนำทางแนวตั้งไปยังจุดศูนย์กลางของแกนหมุน | mm | 702 | ||
| พื้นผิวนำทางแนวนอนไปยังปลายแกนหมุน | mm | 305 | ||
โต๊ะทำงาน | พื้นที่โต๊ะทำงานแบบป้อมปืน | mm | 630*630 | |
| วิธีการหมุน | แรงดันน้ำมัน | |||
| เศษส่วนเท่ากัน | องศา | 1*360° | ||
| เส้นผ่านศูนย์กลางการหมุนสูงสุดของชิ้นงาน | mm | 1300 | ||
| ความสามารถในการรับน้ำหนักสูงสุด | KG | 600 | ||
แกนหมุน | รูเรียวแกนหมุน (รุ่น/ขนาดการติดตั้ง) | mm | บีบีที40 | |
| ความเร็วแกนหมุน | รอบต่อนาที | 10000 | ||
| วิธีการส่งกำลังแกนหมุน | ประเภทสายพาน | |||
| ให้อาหาร | ระบบป้อนเร็วแกน X/Y/ZN1 | เมตร/นาที | 36/36/30/30 | |
| อัตราป้อนการตัดสูงสุด | มม./นาที | 10000 | ||
ตัวเปลี่ยนเครื่องมือ | วิธีการเปลี่ยนเครื่องมือ | ติดตั้งด้านข้าง/แนวนอน | ||
| ข้อกำหนดของตัวจับยึดเครื่องมือ | พิมพ์ | บีที40 | ||
| ความจุของเครื่องมือ | เครื่องมือ | 24 | ||
| เส้นผ่านศูนย์กลางสูงสุดของเครื่องมือ (พร้อมเครื่องมือ) | mm | 78 | ||
| เส้นผ่านศูนย์กลางสูงสุดของเครื่องมือ (ไม่รวมเครื่องมือ) | mm | 120 | ||
| ความยาวเครื่องมือสูงสุด | mm | 300 | ||
| น้ำหนักเครื่องมือสูงสุด | kg | 7 | ||
| เวลาเปลี่ยนเครื่องมือที่เร็วที่สุด | วินาที | 2.2 | ||
| มอเตอร์ | มอเตอร์แกนหมุน | kw | แนวตั้ง เอสเจ-ดีจี7.5/120 แนวนอน เอสเจ-ดีจี7.5/120 | |
| มอเตอร์เซอร์โวสำหรับแต่ละแกน | kw | HG303/HG303HG303B/HG303B/HG204 | ||
| มอเตอร์ปั๊มน้ำตัด | ม/ม | 4-60 | ||
ความต้องการพลังงาน | ความต้องการไฟฟ้า | 40 | ||
| ข้อกำหนดแหล่งอากาศ | 6-8 | |||
ขนาด | ความยาว*ความกว้าง*ความสูง | 3850*3200*3300 | ||
| น้ำหนัก | 10.8 | |||
เครื่องเปลี่ยนเครื่องมือแบบแขน ระบบหล่อลื่นอัตโนมัติ การ์ดป้องกันแบบปิดมิดชิด | การตอกเกลียวแบบแข็ง อุปกรณ์แลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า ถังน้ำหล่อเย็นและถาดรองเศษชิ้นส่วน | ไฟทำงาน LED คู่ ไฟเตือน LED 3 สี M30 ปิดอัตโนมัติ | หัวแกนหมุนเป่าลม สลักและแผ่นรองปรับระดับ |
มาตราส่วนเชิงเส้นแบบออปติคอล ซีทีเอส | ระบบป้องกันการแตกหักของเครื่องมือ ระบบลำเลียงเศษวัสดุแบบโซ่ | เครื่องดักจับละอองน้ำมัน เครื่องแยกน้ำมัน | โต๊ะหมุน หัววัดชิ้นงานและเครื่องมือ |
