เครื่องมือกลรุ่นนี้ประกอบด้วยชิ้นส่วนคุณภาพสูงจากแบรนด์ชั้นนำในอุตสาหกรรม มาพร้อมมอเตอร์แรงบิดสูงและความเร็วสูง ออกแบบฐานเครื่องให้แข็งแรงทนทานเป็นพิเศษ คำนึงถึงแรงบิดสูง ความเร็วสูง และความแม่นยำสูง เหมาะสำหรับงานกลึงละเอียดความเร็วสูงในชิ้นส่วนเครื่องจักรขนาดเล็กและขนาดกลางในอุตสาหกรรมยานยนต์ เครื่องจักรสิ่งทอ และอุตสาหกรรมอื่นๆ
สูงสุด การเดินทางแกน X :
1200mmสูงสุด การเดินทางแกน Y :
280mmสูงสุด การเดินทางแกน Z :
280mmความยาวชิ้นงานสูงสุด :
1320mmความกว้างของชิ้นงานสูงสุด :
650mmน้ำหนักชิ้นงานสูงสุด :
1200KGแอปพลิเคชัน :
Precision Mold, Auto Partsกำลังประมวลผล :
Surface Milling, Drilling Holes, Tappingลักษณะโครงสร้างของการตัดเฉือนแนวตั้ง
 | เครื่องมือกลของผลิตภัณฑ์นี้ติดตั้งด้วยชิ้นส่วนคุณภาพสูงจากแบรนด์ชั้นนำในอุตสาหกรรม มาพร้อมกับมอเตอร์แรงบิดสูง ความเร็วสูง และการออกแบบฐานเครื่องที่แข็งแกร่งเป็นพิเศษ
ด้วยแรงบิดสูง ความเร็วสูง และความแม่นยำสูง จึงเหมาะสำหรับการแปรรูปผลิตภัณฑ์และแม่พิมพ์ทุกชนิด |

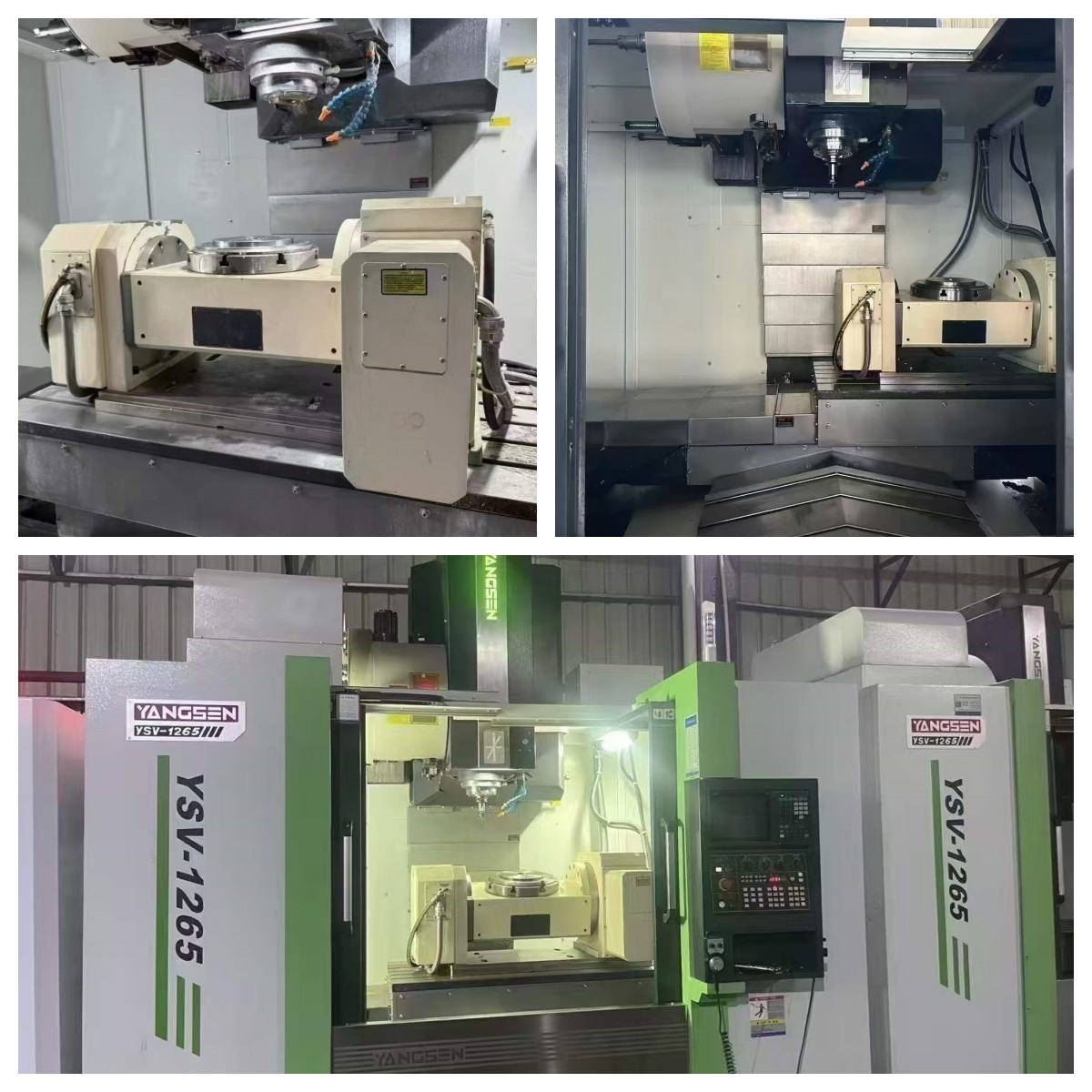

ตัวเลือกการอัปเกรด: เครื่องจักรกลซีเอ็นซี 5 แกน
สำหรับลูกค้าที่ต้องการการขึ้นรูปชิ้นส่วนที่ซับซ้อนมากขึ้นและความยืดหยุ่นที่สูงขึ้น หยางเซ็นขอเสนอโซลูชันการขึ้นรูป CNC 5 แกนที่พัฒนามาจากซีรีส์ YSV การอัพเกรดนี้ให้ความแม่นยำที่เหนือกว่า การขึ้นรูปหลายมุม และลดเวลาในการตั้งค่า เหมาะอย่างยิ่งสำหรับอุตสาหกรรมการบินและอวกาศ ยานยนต์ และแม่พิมพ์ที่มีความแม่นยำสูง
ประสิทธิภาพการตัดด้วยเครื่องจักร
การกัดผิว | เหล็กกล้า 45# | การเจาะรู | เหล็กกล้า 45# | การแตะ | เหล็กกล้า 45# | ||
คัทติน 6 มม. |
| เส้นผ่านศูนย์กลางของใบมีด Ø80 |
| การตัด การตอก เอ็ม30 |
| ||
คัตเตอร์ | Ø125 มม.*5T | คัตเตอร์ | Ø80 มม.*2T | คัตเตอร์ | เอ็ม30*3พี | ||
ความเร็วแกนหมุน | 550 รอบต่อนาที | ความเร็วแกนหมุน | 80 รอบต่อนาที | ความเร็วแกนหมุน | 120 รอบต่อนาที | ||
ให้อาหาร | เอฟ500 | ให้อาหาร | เอฟ100 | ให้อาหาร | เอฟ420 | ||
ความกว้าง | 80 มม. | ความกว้าง | 80 มม. | ความกว้าง | 50 มม. | ||
ลักษณะโครงสร้างของเครื่องจักรเฟรมแนวตั้ง
 | 1. อุปกรณ์กำหนดค่าอากาศมาตรฐานเพื่อให้มั่นใจได้ถึงการประมวลผลที่เสถียรยิ่งขึ้น 2. โครงสร้างแบบเสาคู่ ดีไซน์แม็กกาซีนเครื่องมือแบบสะพายไหล่ ช่วยเพิ่มความแข็งแรงทนทาน 3. โต๊ะทำงาน: 1320*650 มม. 4. สเกลเชิงเส้นแบบออปติคอล: สเกลเชิงเส้นแบบออปติคอลแบบตะแกรง Heidenhain หรือ Fagor (เลือกได้) ความแม่นยำสูง±5 ไมโครเมตร เพื่อให้มั่นใจถึงความแม่นยำในการกำหนดตำแหน่งของเครื่องมือกล 5. แม็กกาซีนเครื่องมือเซอร์โวมอเตอร์จากไต้หวัน พร้อมเวลาเปลี่ยนเครื่องมือ 1.4 วินาที 6. ระยะการเคลื่อนที่สามแกน X: 1200 / Y: 680 / Z: 680 ตำแหน่งติดตั้งที่สงวนไว้สำหรับสเกลเชิงเส้นแบบออปติคอล สามารถติดตั้งระบบหล่อเย็นผ่านบอลสกรูได้ 7. มอเตอร์แกนหมุนมาพร้อมกับมอเตอร์แกนหมุนกำลังสูงมาตรฐาน 15 กิโลวัตต์ (SJ-D15-08) ที่มีความเร็วสูงสุด 8000 รอบต่อนาที เหมาะสำหรับการตัดชิ้นงานหนัก 8. ติดตั้งรางนำทางแบบเส้นตรง THK จากญี่ปุ่น หรือ Rexroth จากเยอรมนี ที่มีความกว้างของรางนำทางแบบเส้นตรงไม่เกิน 45 มม. 9. แกนหมุน BBT40 ความแข็งแรงสูง เส้นผ่านศูนย์กลางภายนอก 150 มม. ความเร็วรอบ 10000 รอบ/นาที แบบปลายสั้น แกนหมุนติดตั้งตลับลูกปืนห้าตัว และออกแบบหัวฉีดน้ำหล่อเย็น 10. ด้านหลังของหัวแกนหมุนมีดีไซน์เป็นรูปทรงกล่อง โครงสร้างสามเหลี่ยม รองรับบล็อกเลื่อน 6 จุดในแกน Z และมีความแข็งแกร่งสูงมาก 11. แกนสามแกนใช้สกรูเกรด THKΦ40-C3 ของญี่ปุ่น แกนสามแกนใช้ตลับลูกปืน NSK แท้ (3062) แบบ 3+2 พร้อมการปรับความตึงล่วงหน้าเพื่อป้องกันการเคลื่อนตัวเนื่องจากความร้อน
|
ศูนย์เครื่องจักรกลแนวตั้งพารามิเตอร์
| แบบอย่าง | YSV-1265 | ||
| เรื่อง | ข้อกำหนด | หน่วย | |
| การท่องเที่ยว | แกน X/Y/Z | mm | 1200x680x680 |
| หัวแกนหมุนไปยังโต๊ะทำงาน | mm | 120-800 | |
| ระยะห่างจากศูนย์กลางแกนหมุนถึงเสา | mm | 700 | |
| รางนำทางสามแกน | / | รางนำทางเชิงเส้นแบบลูกกลิ้ง | |
| โต๊ะทำงาน | ขนาดโต๊ะทำงาน (ยาว*กว้าง)） | mm | 1320x650 |
| น้ำหนักบรรทุกสูงสุดของโต๊ะ | kg | 1200 | |
| ที-สล็อต | mm | 5-18x100 | |
| แกนหมุน | แกนเรียว | พิมพ์ | บีบีที-40 |
| ความเร็วแกนหมุน | รอบต่อนาที | 10000 | |
| ประเภทขับเคลื่อนแกนหมุน | / | เข็มขัด | |
| อัตราการป้อน | การเคลื่อนที่แบบรวดเร็ว (X/Y/Z) | เมตร/นาที | 30/30/30 |
| อัตราการป้อนตัด(X/Y/Z) | เมตร/นาที | 10 | |
| ตัวเปลี่ยนเครื่องมือ | ระบบเปลี่ยนเครื่องมืออัตโนมัติ | / | ประเภท ARM |
| ประเภทของก้านเครื่องมือ | พิมพ์ | บีที-40 | |
| ความจุในการจัดเก็บเครื่องมือ | ชิ้นส่วน | 24 | |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (ด้านข้าง) | mm | 80 | |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เมื่อว่างเปล่า) | mm | 120 | |
| ความยาวเครื่องมือสูงสุด | mm | 300 | |
| น้ำหนักเครื่องมือสูงสุด | kg | 7 | |
| เวลาเปลี่ยนเครื่องมือ | วินาที | 1.4 | |
| มอเตอร์ | มอเตอร์แกนหมุน | kw | 15 |
| มอเตอร์ Seixo สามแกน | kw | 3.0/3.0/4.5 | |
| พลังงานที่ต้องการ | ความต้องการพลังงาน | ควา | 25 |
| ข้อกำหนดแรงดันอากาศ | กก./ซม.² | 6^8 | |
| คนอื่น | ขนาดภายนอก (ยาว*กว้าง*สูง) | mm | 3100x2558x2794 |
| น้ำหนักรวม | t | 8.7 | |
ประตูนิรภัย ระบบหล่อลื่นอัตโนมัติ การ์ดป้องกันแบบปิดมิดชิด ปืนลม | การตอกเกลียวแบบแข็ง อุปกรณ์แลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า หัวฉีดน้ำหล่อเย็นแกนหมุน ปืนฉีดน้ำหล่อเย็น | ไฟทำงาน LED คู่ ไฟเตือน LED 3 สี ถังน้ำหล่อเย็นและถาดรองเศษชิ้นส่วน กล่องเครื่องมือ | หัวแกนหมุนเป่าลม สลักและแผ่นรองปรับระดับ M30 ปิดอัตโนมัติ คู่มือการบำรุงรักษาและการใช้งาน |
