เครื่องต๊าป CNC เหมาะสำหรับการแปรรูปผลิตภัณฑ์ที่มีความมันเงาสูงและแม่พิมพ์ที่มีความแม่นยำ และสามารถใช้งานฟังก์ชั่นการเจาะ การกัด การคว้าน และการบิดผลิตภัณฑ์โลหะส่วนใหญ่ และสามารถเสร็จสิ้นการคว้านพร้อมกัน ลูกเบี้ยวที่ซับซ้อนต่างๆ ต้นแบบ ฟิล์มเคลือบ การอาร์ค ร่องและการประมวลผลอื่น ๆ ได้อย่างถูกต้องและมีประสิทธิภาพ
สูงสุด การเดินทางแกน X :
600mmสูงสุด การเดินทางแกน Y :
400mmสูงสุด การเดินทางแกน Z :
350mmความยาวชิ้นงานสูงสุด :
700mmความกว้างของชิ้นงานสูงสุด :
400mmน้ำหนักชิ้นงานสูงสุด :
350KGแอปพลิเคชัน :
Precision Mold, Bathroom Products, Auto Parts, Semiconductor Industryกำลังประมวลผล :
Drilling, Tappingเครื่องต๊าป CNC ลักษณะเฉพาะ
 |
ความเรียบง่ายและมีประสิทธิภาพด้วยการออกแบบ การเจาะ และการต๊าปเซ็นเตอร์เหมาะอย่างยิ่งสำหรับกระบวนการตัดเฉือนที่แม่นยำ รวดเร็ว และซ้ำๆ การออกแบบการเจาะและการต๊าปเกลียวที่เน้นประสิทธิภาพสูงสุดและความเร็วการกลึงเกลียวด้วยความสามารถในการเจาะวัสดุที่มีความแข็งกว่า เครื่องต๊าป CNC ใช้กันอย่างแพร่หลายในการประมวลผลตัวเรือนขนาดเล็กและขนาดกลาง ฝาครอบ แผ่น และชิ้นส่วนแบทช์อื่นๆ ในอุตสาหกรรม เช่น แม่พิมพ์ที่มีความแม่นยำสูง รถยนต์ หัวรถจักร การบิน เครื่องมือวัด สิ่งทอ เครื่องมืออิเล็กทรอนิกส์ ฮาร์ดแวร์ที่มีความแม่นยำ และการผลิตเครื่องจักร ฐานเครื่องทำจากเหล็กหล่อเกรดสูง HT300 ความเร็วแกนหมุน BT30 คือ 20,000 รอบต่อนาที กำลังของมอเตอร์คือ 5.5kw ติดตั้งเครื่องเปลี่ยนเครื่องมือจานรองเซอร์โว 21T เวลาเปลี่ยนเครื่องมือคือ 1.8 วินาที การกระจัดอย่างรวดเร็วถึง 60/60/48 และความเร็วการต๊าปแบบแข็งคือ 6000 รอบต่อนาที
|

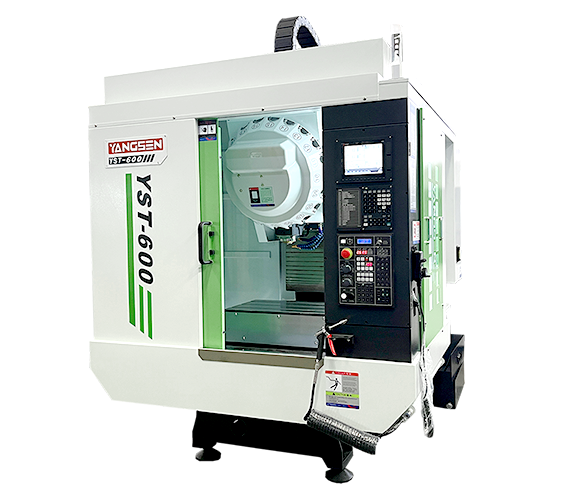

YST-600 เครื่องศูนย์เจาะและต๊าป CNC ลักษณะเฉพาะ
① แกน Z ที่สูงขึ้น
ระยะชักที่มีประสิทธิภาพของแกน Z คือ 410 มม. ระยะห่างระหว่างส่วนปลายของแกนหมุนและพื้นผิวโต๊ะคือ 150-560 มม. สามารถติดตั้งสี่แกนได้โดยไม่ต้องใช้บล็อกตัวยกเพิ่มเติม และไม่ส่งผลต่อความแข็งแกร่งของเครื่องมือกล
②. โต๊ะขนาดใหญ่
ขนาดโต๊ะ:1000X450มม. โต๊ะทำงานที่ใหญ่ขึ้นช่วยให้สามารถประมวลผลชิ้นส่วนที่ใหญ่ขึ้นได้
สเกลเชิงเส้นแสง
Heidenhain, Fagor ออปติคัลลิเนียร์สเกลเสริมที่มีความแม่นยำต่ำกว่า ±5um
③. ฐานที่มั่นคง
ฐาน V8 ที่ใช้ร่วมกัน ช่วง 1020 มม. ความแข็งแกร่งสูง เบดความแม่นยำสูง
④. มอเตอร์ทรงพลัง
มอเตอร์ความเร็วสูงมาตรฐาน 20,000 รอบต่อนาที BT30 กำลังไฟ 5.5 กิโลวัตต์ ตัวเลือก 12000rpm สำหรับมอเตอร์แรงบิดขนาดใหญ่ กำลังไฟ 7.5kw.
ความเร็วในการเปลี่ยนเครื่องมือที่รวดเร็ว
ติดตั้งนิตยสารเครื่องมือเซอร์โว 21T เวลาเปลี่ยนเครื่องมือคือ 1.8 วินาที การเคลื่อนที่อย่างรวดเร็วตามแกน X/Y ที่ 60 ม./นาที, การเคลื่อนที่อย่างรวดเร็วตามแกน Z ที่ 48 ม./นาที
แกนหมุนอันทรงพลัง
การกำหนดค่า YSV800 BBT40 เส้นผ่านศูนย์กลางภายนอก 150 มม. พร้อมความแข็งแกร่งที่สูงขึ้นและแกนหมุนจมูกสั้น ตลับลูกปืนห้าตัว หัวฉีดน้ำหล่อเย็น
อัปเกรดการกำหนดค่า
รางเลื่อนเชิงเส้นลูกกลิ้ง Rexroth ของเยอรมัน, นิตยสารเครื่องมือเซอร์โวของไต้หวัน, แกนหมุนของไต้หวัน
ลักษณะที่สวยงาม
การออกแบบโลหะแผ่นสไตล์ยุโรปและอเมริกาสวยงามและใช้งานได้จริง
เครื่องเจาะและต๊าป CNC พารามิเตอร์
| แบบอย่าง | YST-600 | ||
| เรื่อง | ข้อมูลจำเพาะ | หน่วย | |
| การท่องเที่ยว | แกน X/Y/Z | mm | 600/400/350 |
| จมูกแกนหมุนไปยังโต๊ะทำงาน | mm | 145-495 | |
| Spindle Center ถึงคอลัมน์ | mm | 420 | |
| ไกด์เวย์สามแกน | Ball Linear Guideway | ||
| โต๊ะทำงาน | ขนาดโต๊ะทำงาน (L*W) | mm | 700x420 |
| โหลดตารางสูงสุด | kg | 350 | |
| ที-สล็อต | mm | 3-14x125 | |
| แกนหมุน | แกนเตเปอร์ | พิมพ์ | บีที-30 |
| ความเร็วแกน | รอบต่อนาที | 20,000 | |
| ประเภทไดรฟ์สปินเดิล | ทบ | ||
| อัตราป้อน | การเคลื่อนที่อย่างรวดเร็ว (X/Y/Z) | เมตร/นาที | 60/60/48 |
| อัตราป้อนตัด(X/Y/Z) | เมตร/นาที | 10 | |
| เครื่องมือเปลี่ยน | เครื่องเปลี่ยนเครื่องมืออัตโนมัติ | ล้อเร็ว | |
| ประเภทของด้ามเครื่องมือ | พิมพ์ | บีที-30 | |
| ความจุเครื่องมือ | ชิ้นส่วน | 21 | |
| สูงสุด เส้นผ่านศูนย์กลางเครื่องมือ (ติดกัน) | mm | 60 | |
| สูงสุด เส้นผ่านศูนย์กลางเครื่องมือ (ว่าง) | mm | 80 | |
| สูงสุด ความยาวเครื่องมือ | mm | 200 | |
| สูงสุด น้ำหนักเครื่องมือ | kg | 3.5 | |
| เวลาเปลี่ยนเครื่องมือ | วินาที | 1.8 | |
| เครื่องยนต์ | มอเตอร์สปินเดิล | kw | 5.5 |
| เซอร์โวมอเตอร์สามแกน | kw | 1.5/1.5/3.0 | |
| ความแม่นยำ | ความแม่นยำ | mm | ±0.005 |
| การทำซ้ำ | mm | ±0.003 | |
| ต้องการพลังงาน | ความต้องการพลังงาน | kva | 15 |
| ความต้องการแรงดันอากาศ | กก./ตร.ซม | 6^8 | |
| คนอื่น | ขนาดภายนอก (L*W*H) | mm | 2000x2650x2750 |
| น้ำหนักรวม | t | 3.6 | |
|
ประตูนิรภัย
ระบบหล่อลื่นอัตโนมัติ
ตัวป้องกันสิ่งที่แนบมาอย่างเต็มที่
|
การกรีดแบบแข็ง
การแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า
ถังน้ำหล่อเย็นและถาดรองชิป
|
ไฟ LED ทำงานคู่
ไฟเตือน LED 3 สี
สปินเดิลออยล์คูลเลอร์
|
เครื่องเป่าลมจมูกแกนหมุน
Leweling Bolits และ Pads
M30 ปิดอัตโนมัติ
|
|
สเกลเชิงเส้นเชิงแสง
ระบบสายพานลำเลียง
|
หัววัดการแตกหักของเครื่องมือ
สกิมเมอร์น้ำมัน
|
เครื่องดักละอองน้ำมัน
หัววัดชิ้นงานและเครื่องมือ
|
ซี.ที.เอส
โต๊ะหมุน
|
