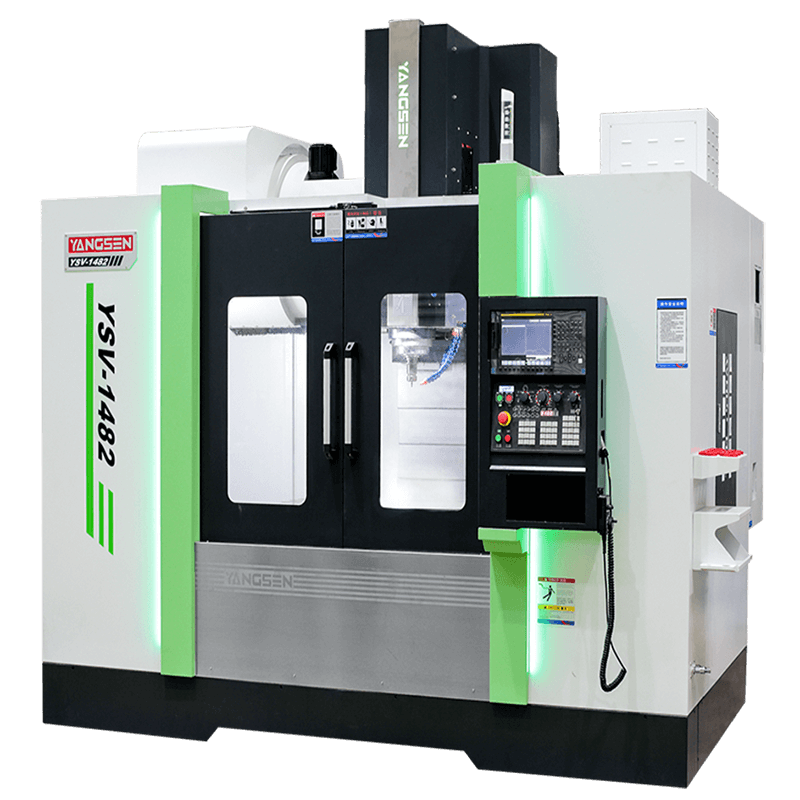

ผลิตภัณฑ์นี้ X, Y, Z สามแกนเซอร์โวควบคุมโดยตรงกึ่งปิดศูนย์เครื่องจักรกลแนวตั้ง, คู่มือลูกเชิงเส้นสามแกน, โหลดรางคู่มือ, ช่วงกว้าง, ความแม่นยำสูง, เหมาะสำหรับภาระหนัก, โครงสร้างที่กะทัดรัดและขนาดที่เหมาะสม, แกนหมุน คือเซอร์โวมอเตอร์ที่ขับเคลื่อนด้วยสายพานไทม์มิ่ง สามารถจับยึดชิ้นส่วนต่างๆ เช่น จาน แผ่นกระดาน ตัวเรือน ลูกเบี้ยว และแม่พิมพ์ได้ในคราวเดียว สามารถใช้สำหรับการเจาะ การกัด การเจาะ การขยาย การรีม การต๊าปแบบแข็ง ฯลฯ การผลิตผลิตภัณฑ์ชุดขนาดกลางและขนาดเล็กสามารถตอบสนองการประมวลผลของชิ้นส่วนที่ซับซ้อนและมีความแม่นยำสูง สามารถติดตั้งเพลาหมุนที่สี่เพื่อให้ตรงตามข้อกำหนดการประมวลผลของชิ้นส่วนพิเศษ
สูงสุด การเดินทางแกน X :
700mmสูงสุด การเดินทางแกน Y :
600mmสูงสุด การเดินทางแกน Z :
300mmความยาวชิ้นงานสูงสุด :
700mmความกว้างของชิ้นงานสูงสุด :
600mmน้ำหนักชิ้นงานสูงสุด :
400KGแอปพลิเคชัน :
Precision Moldกำลังประมวลผล :
Drilling, Milling, Tapping, EngravingSลักษณะโครงสร้างของเครื่องแกะสลักและกัด
![]() |
|
คุณสมบัติของเครื่องแกะสลักและกัด
![]() | 1. กล่องแกนหมุนของเครื่องแกะสลักและกัดที่ได้รับการจดสิทธิบัตร ภายในกล่องแกนหมุนมีรูขั้นบันได มีการติดตั้งแกนหมุนไฟฟ้าในรูขั้นบันได และใช้หน้าแปลนเพื่อยึดกล่องแกนหมุน 2. โต๊ะทำงาน โครงสร้างกล่องและบอลสกรูประกอบเข้าด้วยกัน 3. เครื่องชั่งเชิงเส้นแบบออปติคอล ตัวเลือก Heidenhain, Fagor เชิงเส้นแบบออปติคัลสเกลที่มีความแม่นยำต่ำกว่า ±5um 4. ฐาน โครงสร้างกล่องผนังหลายชั้น การสกัดชิปด้านหลัง 5. โครงสร้างโครงสามเหลี่ยมของเสาสะพาน โมเดลอเนกประสงค์ของโครงสร้างโครงสามเหลี่ยมของสะพานประตูช่วยเพิ่มความแข็งแกร่งแบบไดนามิกและแบบคงที่ของเครื่องมือกล และเพิ่มความแม่นยำในการประมวลผล 6. แกนหมุน BBT40 ที่ขับเคลื่อนโดยตรงซึ่งเป็นอุปกรณ์เสริม 7. อัปเกรดการกำหนดค่า นิตยสารเครื่องมือม้าหมุนเซอร์โวมาตรฐาน แกนหมุนมอเตอร์ HSK-E40; แพคเกจป้องกันกราไฟท์ หัววัดเครื่องมือเลเซอร์ ระบบดักจับละอองน้ำมัน และอื่นๆ 8. ความแม่นยำที่มั่นคง สเกลเชิงเส้นแบบออปติคัลแบบวงปิดที่มีความแม่นยำในการกำหนดตำแหน่งสูงสามารถระงับข้อผิดพลาดในการกำหนดตำแหน่งที่เกิดจากการยืดความร้อนของลีดบอลสกรูได้อย่างมีประสิทธิภาพ 9. ความเสถียรของระบบ ติดตั้งระบบซีเมนส์ 828D |
แบบอย่าง | YS-760B | ||
เรื่อง | ข้อมูลจำเพาะ | หน่วย |
|
การท่องเที่ยว | แกน X/Y/Z | mm | 700/600/300 |
Spindle Nose ไปยังโต๊ะทำงาน | mm | 225-525 | |
Guideway สามแกน | / | ลิเนียร์ไกด์เวย์ | |
ความกว้างประตู | / | 760 | |
โต๊ะทำงาน | ขนาดโต๊ะทำงาน (L*W) | mm | 700*600 |
โหลดตารางสูงสุด | kg | 400 | |
ที-สล็อต | mm | 5-16x125 | |
แกนหมุน | แกนเรียว | พิมพ์ | ER32 |
ความเร็วแกน | รอบต่อนาที | 24000 | |
ประเภทไดรฟ์แกนหมุน | / | บิวท์อิน | |
อัตราป้อน | การเคลื่อนที่อย่างรวดเร็ว (X/Y/Z) | เมตร/นาที | 15/15/55 |
อัตราป้อนการตัด (X/Y/Z) | เมตร/นาที | 12 | |
เครื่องมือเปลี่ยน | เครื่องมือเปลี่ยน | / | เซอร์โวแบบหมุน ATC |
เครื่องยนต์ | มอเตอร์แกนหมุน | kw | 7.5 |
เซอร์โวมอเตอร์สามแกน | kw | 0.85/0.85/1.3 | |
ความแม่นยำ | ความแม่นยำ | mm | ±0.005 |
การทำซ้ำ | mm | ±0.003 | |
จำเป็นต้องใช้พลังงาน | ความต้องการพลังงาน | กิโลวัตต์ | 12 |
ข้อกำหนดความดันอากาศ | กก./ซม.² | 6^8 | |
คนอื่น | ขนาดภายนอก (L*W*H) | mm | 2100x2500x2550 |
น้ำหนักรวม | t | 3.9 |
7.5KW-ER32-24000 การวัดความยาวของเครื่องมืออัตโนมัติ ออยล์คูลเลอร์ Spindle อุปกรณ์ป้องกันสิ่งที่แนบมาอย่างเต็มที่ | ถังน้ำหล่อเย็นและพายน้ำมัน แฮนด์วีล (MPG) สลักเกลียวและแผ่นปรับระดับ กล่องเครื่องมือ | ระบบหล่อลื่นอัตโนมัติ หม้อแปลงไฟฟ้า ไฟ LED ทำงาน Spindle Air & การระเบิดของน้ำหล่อเย็น | ซอฟต์แวร์ส่งสัญญาณและสายเคเบิล 20m ไฟเตือน LED 3 สี คู่มือการใช้งานการบำรุงรักษาและการปฏิบัติงาน การแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า |
ตัวเลือก
เครื่องดักไอน้ำมัน เอทีซี | 7.5KW-BT30-24000
| BBT40-15000
| โต๊ะหมุน
|
