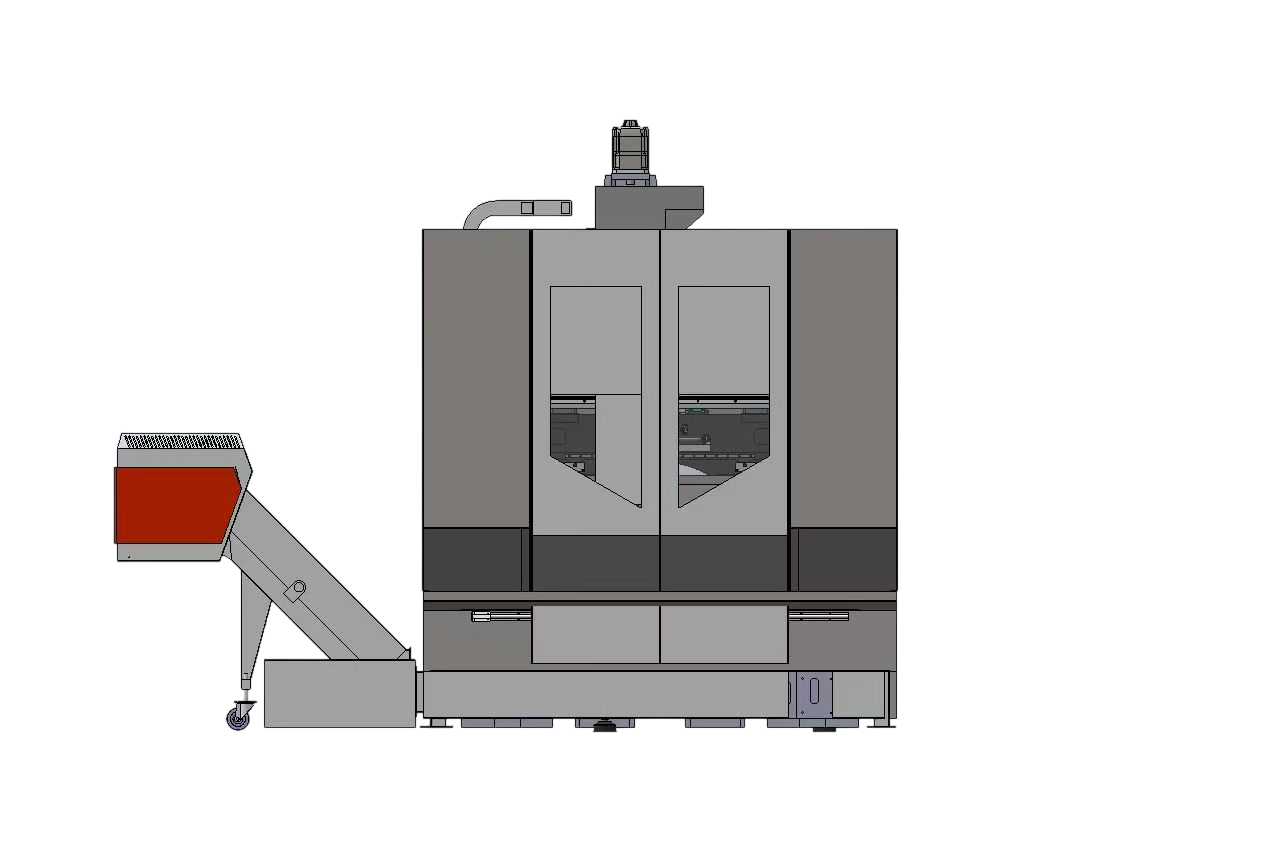

เครื่องจักรกลซีเอ็นซี 5 แกนแบบแท่นวางแนวตั้งใช้ฐานรูปตัว U ผสานกับโครงสร้างส่วนบนแบบสะพาน ทำให้เกิดโครงสร้างกล่องที่สมบูรณ์ สร้างวงจรการไหลของแรงแบบปิดสนิท ดังนั้นโครงสร้างจึงมีความแข็งแกร่งและเสถียรภาพสูง โครงสร้างสมมาตรทำให้ข้อผิดพลาดจากการเสียรูปเนื่องจากความร้อนมีน้อย การขับเคลื่อนสามแกนอยู่ใกล้กับจุดศูนย์ถ่วง การตอบสนองและการซิงโครไนซ์การเคลื่อนที่ยอดเยี่ยม ความแม่นยำในการประมวลผลของเครื่องมือกล การตกแต่งสูง และมีเสถียรภาพสูง
สูงสุด การเดินทางแกน X :
460mmสูงสุด การเดินทางแกน Y :
460mmสูงสุด การเดินทางแกน Z :
400mmน้ำหนักชิ้นงานสูงสุด :
200/100KGคุณสมบัติของเครื่องจักรทั้งหมด
 | 1. แม็กกาซีนเครื่องมือติดตั้งระบบขับเคลื่อนความถี่แปรผัน และแขนเครื่องมือถูกควบคุมโดยตัวแปลงความถี่ ซึ่งช่วยเพิ่มประสิทธิภาพในการประมวลผลผลิตภัณฑ์ได้อย่างมีประสิทธิผล 2. การกำหนดค่า φ150- HSKA 63-16000 รอบต่อนาที แกนหมุนไฟฟ้าความถี่สูง มีข้อดีคือ กำลังสูงและช่วงกำลังกว้าง การจับยึดด้วยสปริงและการปลดด้วยระบบไฮดรอลิก แกนหมุนนี้ติดตั้งตัวเข้ารหัสแบบวงแหวนร่วมแกน ซึ่งสามารถส่งข้อมูลความเร็วและมุมการหมุนของแกนหมุนแบบเรียลไทม์ได้พร้อมกัน และทำงานต่อเนื่องด้วยความเร็วสูง มีประสิทธิภาพการประมวลผลที่ดี ความสามารถในการรับน้ำหนักเกินสูง และฟังก์ชันการตอกเกลียวที่แข็งแรง 3. ตลับลูกปืนแกนหมุนได้รับการหล่อลื่นด้วยจาระบี และมีประสิทธิภาพการทำงานที่ความเร็วสูงได้ดี เครื่องมือแกนหมุนถูกยึดด้วยสปริงและปล่อยด้วยแรงดันไฮดรอลิก 4. ซีลแบบเขาวงกตที่ปลายด้านหน้าของแกนหมุนมีระบบป้องกันด้วยแรงดันอากาศ และรูเรียวของแกนหมุนจะถูกเป่าทำความสะอาดด้วยอากาศอัด เพื่อป้องกันฝุ่นและเศษวัสดุ |
คุณสมบัติของเครื่องออปติคอล
1. ใช้รางลูกกลิ้ง PMI จากไต้หวัน สกรูเกรด PMIC3 จากไต้หวัน และตลับลูกปืน NACHI แท้จากญี่ปุ่น โดยมีการปรับความตึงไว้ล่วงหน้าเพื่อป้องกันการเคลื่อนตัวเนื่องจากความร้อน
2. ฐานหล่อทำจากวัสดุหล่อทรายเรซิน HT300 หลังจากผ่านกระบวนการอบอ่อนโดยรวม การบ่มตามธรรมชาติ และการบ่มด้วยการสั่นสะเทือนความถี่สูงสองครั้ง ทำให้มีความแข็งแกร่งสูง มีเสถียรภาพสูง ใช้งานได้ยาวนาน และไม่เสียรูปทรง
3. เครื่องจักรกลซีเอ็นซี 5 แกนแบบแท่นวางแนวตั้ง ใช้ฐานรูปตัว U ผสานกับโครงสร้างส่วนบนแบบสะพาน ทำให้เกิดโครงสร้างกล่องที่สมบูรณ์ สร้างวงจรการไหลของแรงแบบปิดสนิท ดังนั้นโครงสร้างจึงมีความแข็งแกร่งและเสถียรภาพสูง โครงสร้างสมมาตรทำให้ข้อผิดพลาดจากการเสียรูปเนื่องจากความร้อนมีน้อย การขับเคลื่อนสามแกนอยู่ใกล้กับจุดศูนย์ถ่วง การตอบสนองและการซิงโครไนซ์การเคลื่อนที่ยอดเยี่ยม ความแม่นยำในการประมวลผลของเครื่องมือกล การตกแต่งสูง และมีเสถียรภาพสูง
4. โครงสร้างการติดตั้งแท่นหมุนแบบกึ่งเปิดช่วยให้ลูกค้าสามารถใช้งานระบบขับเคลื่อนเดี่ยวแบบรองรับสองจุด ระบบขับเคลื่อนคู่แบบรองรับสองจุด ระบบขับเคลื่อนลูกกลิ้ง ระบบขับเคลื่อนมอเตอร์ DD และการกำหนดค่าโมดูลแท่นหมุนสูงแบบแกนกลางที่แตกต่างกันได้อย่างง่ายดาย สามารถตอบสนองความต้องการในการประมวลผลพื้นผิวที่ซับซ้อนและผลิตภัณฑ์หลายด้านได้
5. เศรษฐศาสตร์ต่างประเทศ แกนหมุนไฟฟ้า HSKA63 ความแข็งแรงสูง 150 มม. ดีไซน์แบบวงแหวนพ่น
พารามิเตอร์ทางเทคนิค
| การท่องเที่ยว | เอ็กซ์/วาย/ซี แกน | mm | 460/460/400 |
| ระยะห่างจากปลายแกนหมุนถึงโต๊ะทำงาน | mm | 140-540 | |
| ติดตามแบบฟอร์ม | รางนำทางลูกกลิ้ง | ||
| เครื่องเล่นแผ่นเสียง | ขนาดโต๊ะหมุน | mm | φ400 |
| ระยะห่างของโต๊ะจากจุดศูนย์กลางการหมุน | mm | 25 | |
| ความสามารถในการรับน้ำหนักสูงสุดของโต๊ะทำงาน (0 (°/90°) | Kg | 200/100 | |
| T ร่อง | หมายเลข/มม. | 8-14x45 ° | |
| มุมการหมุน | ใช้จ่าย | เครื่องปรับอากาศ: ±110/360 | |
| รูเรียวแกนหมุน (รุ่น/ขนาดการติดตั้ง) | เอชเอสเคเอ63 | ||
| แกนหมุน | ความเร็วแกนหมุน | รอบต่อนาที | 16000 |
| โหมดขับเคลื่อนแกนหมุน | แกนหมุนไฟฟ้า | ||
| ให้อาหาร | เอ็กซ์/วาย/ซี การป้อนแกนอย่างรวดเร็ว | เมตร/นาที | 36/36/36 |
| อัตราป้อนการตัดสูงสุด | มม./นาที | 10000 | |
| อุปกรณ์เปลี่ยนเครื่องมือ | วิธีการเปลี่ยนเครื่องมือ | การแปล | |
| ข้อกำหนดเฉพาะของด้ามจับเครื่องมือ | พิมพ์ | เอชเอสเคเอ63 | |
| ความจุของเครื่องมือ | เครื่องมือ | 18 | |
| เส้นผ่านศูนย์กลางสูงสุดของเครื่องมือ (เครื่องมือตัด) | mm | 80 | |
| เส้นผ่านศูนย์กลางสูงสุดของเครื่องมือ (ไม่รวมเครื่องมือ) | mm | 80 | |
| ความยาวเครื่องมือสูงสุด | mm | 250 | |
| น้ำหนักเครื่องมือสูงสุด | kg | 8 | |
| เวลาเปลี่ยนเครื่องมือที่เร็วที่สุด | วินาที | 4 | |
| มอเตอร์ | มอเตอร์แกนหมุน | kw | 20 |
| มอเตอร์เซอร์โวสามแกน | kw | S08-AM28-30-F4/S08-AM28-30-F4/S08-AM 28-30B-F4 | |
| มอเตอร์ปั๊มน้ำตัด | ม/ม | 4-60 | |
| ความต้องการพลังงาน | ความต้องการพลังงาน | kv | 20 |
| ข้อกำหนดแหล่งอากาศ | กก./ซม. | 6-8 | |
| ขนาดเครื่องจักร | ความยาว*ความกว้าง*ความสูง | mm | 2800x2200x2900 |
| Wแปด | T | 5 |
