Yangsen มีความภูมิใจที่จะนำเสนอเครื่องแมชชีนนิ่งเซ็นเตอร์แบบเสาคู่ระดับแนวหน้าให้กับคุณ ค้นหาผลิตภัณฑ์ที่เหมาะกับความต้องการเฉพาะของคุณ โครงสร้างเสาคู่ที่มั่นคงช่วยให้มั่นใจได้ถึงความแข็งแกร่งและพิกัดความเผื่อที่มากขึ้น ทำให้เครื่องจักรนี้เหมาะอย่างยิ่งสำหรับการตัดเฉือนชิ้นส่วนทั่วไปที่มีประสิทธิภาพและงานแม่พิมพ์และแม่พิมพ์ที่รวดเร็ว
สูงสุด การเดินทางแกน X :
5000mmสูงสุด การเดินทางแกน Y :
3200mmสูงสุด การเดินทางแกน Z :
1000mmความยาวชิ้นงานสูงสุด :
4600mmความกว้างของชิ้นงานสูงสุด :
2600mmน้ำหนักชิ้นงานสูงสุด :
18Tแอปพลิเคชัน :
Medical Industryกำลังประมวลผล :
Drilling, Tapping, Milling, Surface MillingYSMV-5030 โครงสำหรับตั้งสิ่งของ ซีเอ็นซี คุณสมบัติของเครื่อง
|
|
เครื่องแมชชีนนิ่งเซ็นเตอร์แบบเสาคู่ CNC เหมาะที่สุดสำหรับการแปรรูปชิ้นส่วนขนาดใหญ่ เช่น ชิ้นส่วนทางทะเล และอื่นๆ เครื่องนี้เหมาะสำหรับเครื่องจักรแปรรูปและสาขาการผลิตแม่พิมพ์ของศูนย์เครื่องจักรกลแนวตั้ง จากความต้องการการตัดเฉือนหยาบและการตัดเฉือนขั้นสุดท้ายและการแปรรูป และสามารถทำการกัด เจาะ การต๊าป การคว้าน และกระบวนการต่างๆ ให้เสร็จได้ เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC แบบโครงสำหรับตั้งสิ่งของ Vision Wide โดดเด่นด้วยการออกแบบโครงสร้างกล่องที่เหมาะสำหรับพื้นที่ทำงานที่จำกัด และโต๊ะทำงานและคอลัมน์ที่ออกแบบเป็นชิ้นเดียวให้ประสิทธิภาพการป้อนที่มั่นคงและรวดเร็วที่ตรงตามข้อกำหนด ข้อกำหนดการตัดแม่พิมพ์และอลูมิเนียมที่มีความแม่นยำ |
ศูนย์เครื่องจักรกลโครงสำหรับตั้งสิ่งของ พารามิเตอร์
| แบบอย่าง | YSMV-5030 | ||
| เรื่อง | ข้อมูลจำเพาะ | หน่วย | |
| การท่องเที่ยว | แกน X | mm | 5,000 |
| แกน Y | mm | 3200 | |
| แกน Z | mm | 1,000 | |
| Spindle Nose ไปยังโต๊ะทำงาน | mm | 250-1250 | |
| Guideway สามแกน | X/Y/Z ลูกกลิ้งเชิงเส้น Guideway สำหรับงานหนัก | ||
| ความกว้างประตู | 3000 | ||
| ประเภทของราม | ชนิด T | ||
| โต๊ะทำงาน | ขนาดโต๊ะทำงาน (L*W) | mm | 6400*2600 |
| โหลดตารางสูงสุด | t | 18 | |
| ที-สล็อต | mm | 13-28*200 | |
| แกนหมุน | ประเภทแกนหมุน | พิมพ์ | บีบีที-50 |
| รอบแกนหมุน | รอบต่อนาที | 6000 | |
| ประเภทไดรฟ์แกนหมุน | ท.บ | ||
| อัตราป้อน | การเคลื่อนที่อย่างรวดเร็ว (X/Y/Z) | เมตร/นาที | 12/15/58 |
| อัตราป้อนการตัด (X/Y/Z) | เมตร/นาที | 12 | |
| เครื่องมือเปลี่ยน | เอทีซี | 24 (ตัวเลือก: 40/60) | |
| เครื่องยนต์ | มอเตอร์แกนหมุน | KW | 15/18.5(143-236 นิวตันเมตร) |
| เซอร์โวมอเตอร์สามแกน | KW | 6/3/3 (38/36/36 นิวตันเมตร) | |

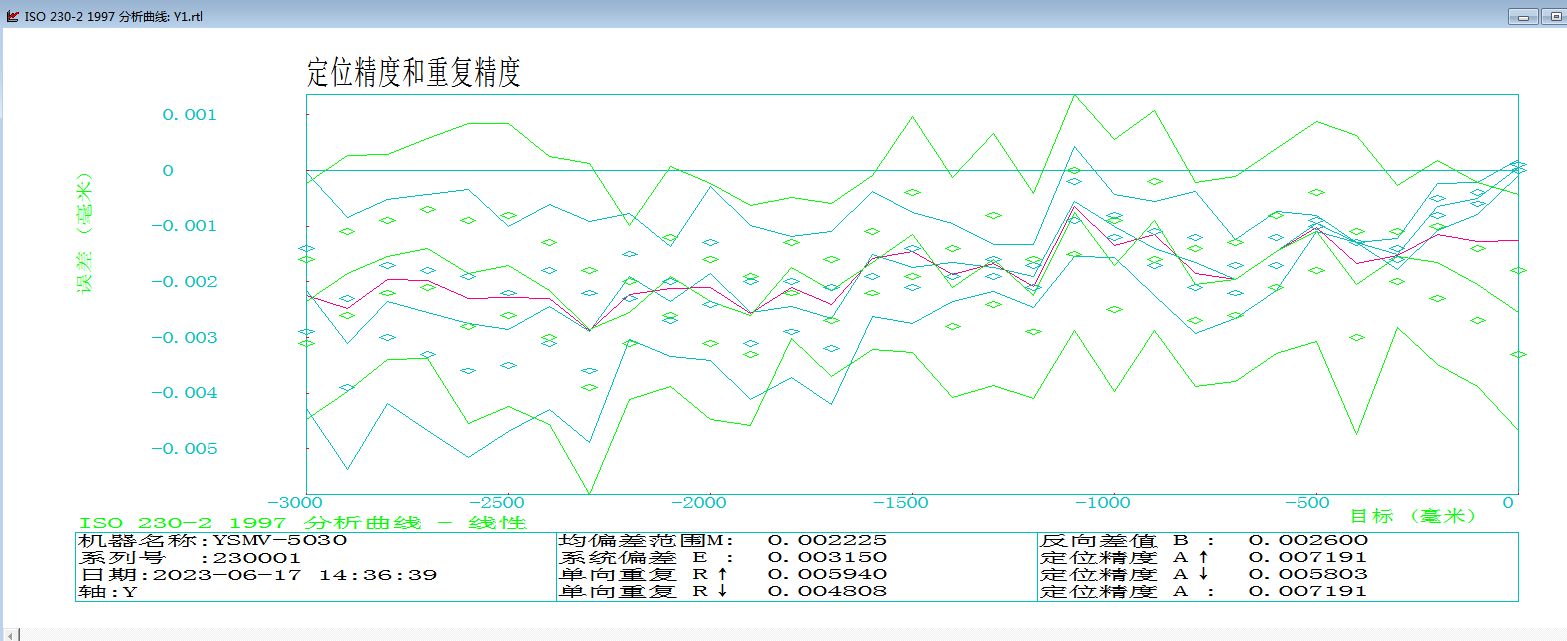

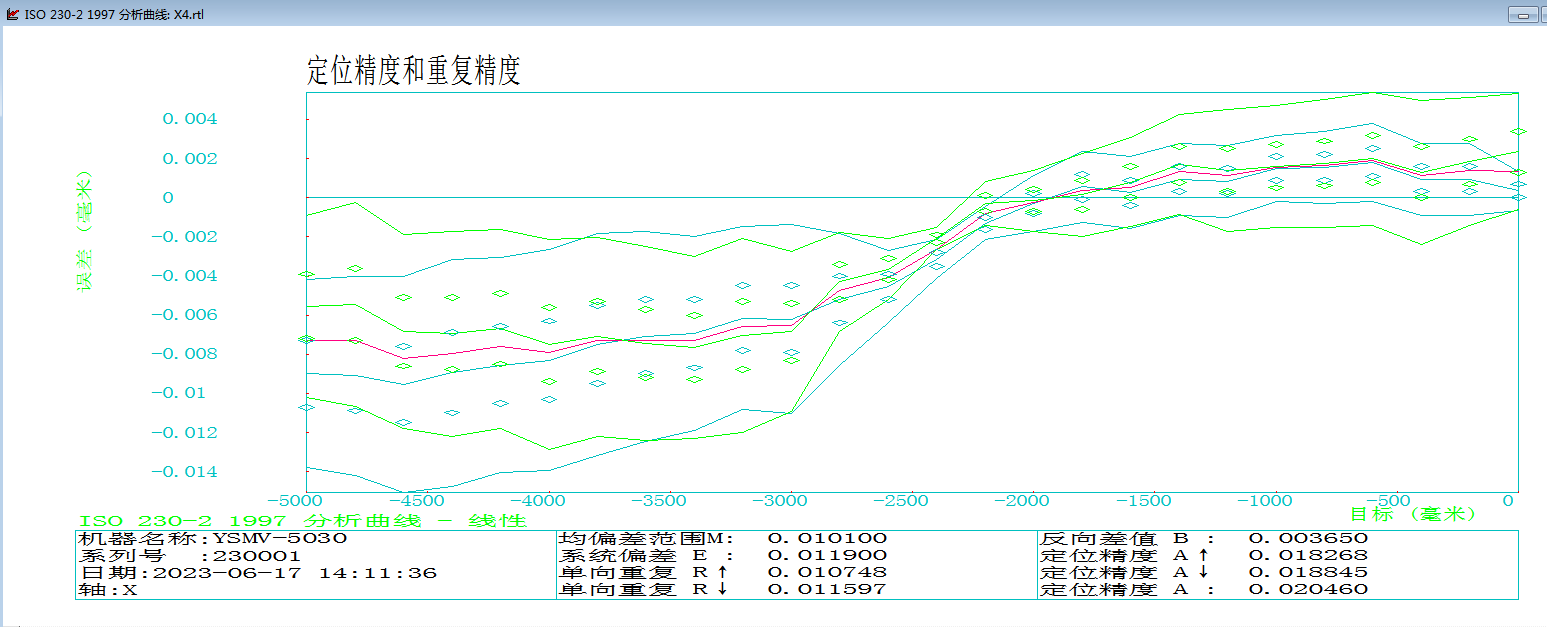

| ความแม่นยำ | ความแม่นยำ | mm | 0.03/0.02/0.015 |
| การทำซ้ำ | mm | 0.018/0.015/0.01 | |
| จำเป็นต้องใช้พลังงาน | ความต้องการพลังงาน | กิโลวัตต์ | 50 |
| ข้อกำหนดความดันอากาศ | กก./ซม.² | 6^8 | |
| คนอื่น | ขนาดภายนอก (L*W*H) | mm | 11600*6050*5420 |
| น้ำหนักรวม | t | 50 | |
อุปกรณ์มาตรฐาน
|
การกรีดแบบแข็ง ระบบหล่อลื่นอัตโนมัติ ยามกึ่งปิดล้อม |
ไฟ LED ทำงานแบบคู่ การแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า สายพานลำเลียงแบบสกรูคู่ |
แกนเป่าลมจมูก ไฟเตือน LED 3 สี สายพานลำเลียงแบบชิปและรถเข็นแบบโซ่ |
M30 ปิดอัตโนมัติ สลักเกลียวและแผ่นปรับระดับ |
ตัวเลือก
|
สเกลเชิงเส้นแสง ซีทีเอส 40T เอทีซี |
ระบบการแตกหักของเครื่องมือ ระบบสายพานลำเลียงชิป โต๊ะหมุน |
ระบบละอองน้ำมัน สกิมเมอร์น้ำมัน หัวกัดแบบแมนนวล 90° |
เครื่องปรับอากาศ ระบบการวัดโพรบชิ้นส่วนยานยนต์ หัวกัดอัตโนมัติ 90° พร้อม AHC |
