ใช้โครงสร้างคานยึดแบบโครงเครน ฐานเครื่องและชิ้นส่วนหลักใช้เหล็กหล่อความแข็งแรงสูง เพื่อให้มั่นใจในเสถียรภาพของเครื่องจักรในระยะยาว แกน X/Y ใช้รางนำเชิงเส้นแบบรับน้ำหนักเกินพิเศษ แกน Z ใช้รางนำแบบแข็งและขึ้นรูปพลาสติกรูปสี่เหลี่ยมผืนผ้า มีความแม่นยำสูง ความเร็วสูง ตัดได้แรง และมีความแข็งแกร่งสูง กล่องแกนหมุนติดตั้งระบบปรับสมดุลอัตโนมัติแบบไฮดรอลิก ช่วยปรับสมดุลน้ำหนักของกล่องแกนหมุนแบบไดนามิก รับประกันความแม่นยำและความเสถียรในการประมวลผลของเครื่องมือ สำหรับชุดแกนหมุนที่มีความแม่นยำสูง ความแข็งแกร่งสูง และแรงบิดสูง ระบบส่งกำลังหลักใช้การเปลี่ยนความเร็วด้วยเกียร์ การส่งกำลังอัตโนมัติความเร็วสูงและต่ำโดยสถานีไฮดรอลิก เหมาะสำหรับการตัดหนักที่ความเร็วต่ำ
สูงสุด การเดินทางแกน X :
7000mmสูงสุด การเดินทางแกน Y :
4200mmสูงสุด การเดินทางแกน Z :
1250mmความยาวชิ้นงานสูงสุด :
6400mmความกว้างของชิ้นงานสูงสุด :
3000mmน้ำหนักชิ้นงานสูงสุด :
42Tแอปพลิเคชัน :
Medical Industryกำลังประมวลผล :
Drilling, Tapping, Milling, Surface Millingเครื่องจักรกลซีเอ็นซีแบบสองเสา YSM-7042 ถูกสร้างขึ้นเพื่อใช้ในการขึ้นรูปชิ้นงานขนาดใหญ่และหนักที่ต้องการช่วงการขึ้นรูปที่กว้างและประสิทธิภาพการตัดที่เสถียร ด้วยระยะการเคลื่อนที่ XYZ 7000 × 4200 × 1250 มม. โต๊ะทำงานขนาด 6400 × 3000 มม. และรับน้ำหนักโต๊ะได้สูงสุด 42 ตัน จึงมีกำลังการผลิตที่จำเป็นสำหรับการผลิตชิ้นส่วนขนาดใหญ่
เครื่อง YSM-7042 มาพร้อมกับแกนหมุน BBT50 รองรับการกัด การเจาะ การคว้าน และการตอกเกลียวสำหรับแม่พิมพ์ขนาดใหญ่ ชิ้นส่วนเครื่องมือกล ชิ้นส่วนเครื่องจักรหนัก และชิ้นงานอุตสาหกรรมขนาดใหญ่อื่นๆ
ลักษณะโครงสร้างของเครื่องจักรศูนย์กลางการตัดเฉือนแบบสองเสา
① โครงสร้างพื้นฐาน
เมื่อเปรียบเทียบกับการออกแบบรางคู่ ความแข็งแกร่งจะสูงกว่า 50% เมื่อเปรียบเทียบกับการออกแบบรางสี่ราง จะมีความสมมาตรและกระจายตัวอย่างสม่ำเสมอมากขึ้น ช่วยลดการสูญเสียพลังงานที่เกิดจากแรงต้านของตัวเลื่อนรางหลายราง โต๊ะทำงานกว้าง 3 เมตร รางนำทางเชิงเส้นฐานยาว 2.1 เมตร อัตราส่วนช่วงที่ดีที่สุดคือ 0.7
② โครงสร้างน็อตเคลื่อนที่แบบโครงเครน
แกน X ถูกขับเคลื่อนด้วยน็อตเคลื่อนที่ และใช้จุดรองรับสามจุดตรงกลางเพื่อรักษาความแม่นยำในการหมุนของแกนสกรูบอล ในขณะเดียวกันก็รับน้ำหนักได้มาก และทนทานต่อการสั่นสะเทือนขณะตัดได้ดี สามารถปรับปรุงคุณลักษณะด้านพลวัตของเครื่องมือกล และเพิ่มความแม่นยำ ความเสถียร และอายุการใช้งานของเครื่องมือกลได้
③ แรมสี่เหลี่ยม
ขนาดที่ใหญ่ขึ้น: 500*500 มม.; ขนาดเดิมคือ 460*460 มม. เป็นการออกแบบที่แข็งแรงทนทานยิ่งขึ้น การออกแบบการเชื่อมต่อโดยตรงในตัวช่วยลดการใช้พลังงานในการส่งกำลังจากมอเตอร์แกนหมุนไปยังแกนหมุน
④ คุณสมบัติของสไลด์
การออกแบบที่มีขนาดใหญ่และแข็งแรงทนทานช่วยให้ส่วนบนของกระบอกไฮดรอลิกยึดติดแน่นด้วยตัวเลื่อนทรงยาวสามตัว และส่วนล่างได้รับการรองรับด้วยตัวเลื่อนมาตรฐานสี่ตัว
⑤ ตุ้มถ่วงไนโตรเจน
ช่วยลดภาระของมอเตอร์และแรงกดบนแบริ่งของบอลสกรู เพิ่มอายุการใช้งานของบอลสกรูและมอเตอร์ และเพิ่มความเร่งของแกน Z เพื่อให้มั่นใจในความแม่นยำในการประมวลผล
⑥ โครงสร้างคาน
การออกแบบรูปตัว L แบบขั้นบันไดช่วยเพิ่มความแข็งแกร่ง โครงสร้างรูปตัว C แบบเว้าช่วยให้ต้านทานการดัดงอได้ดีกว่า
การออกแบบส่วนขนาดใหญ่; การวิเคราะห์ด้วยวิธีไฟไนต์เอเลเมนต์
⑦ ระบบโครงรองรับบอลสกรู
⑧โครงสร้างเสา
การออกแบบเสาที่มีความกว้างเป็นพิเศษ 1.28 เมตร ช่วยลดแรงสั่นสะเทือนโดยรวมขณะตัด และทำให้เครื่องมือกลมีความเสถียรมากขึ้น
พารามิเตอร์ของเครื่องจักรกลซีเอ็นซีแบบสองเสา
แบบอย่าง | YSM-7042 | ||
เรื่อง | ข้อกำหนด | หน่วย |
|
การท่องเที่ยว
| แกน X | mm | 7000 |
แกน Y | mm | 4200 | |
แกน Z | mm | 1250 (ออปโตปมอล 1500) | |
หัวแกนหมุนไปยังโต๊ะทำงาน | mm | 350-1600 | |
รางนำทางสามแกน |
| รางนำทางเชิงเส้นลูกกลิ้งรับน้ำหนักมาก X/Y แกน Z แบบ T-Type Ram Box Way | |
ความกว้างของประตู |
| 4200 | |
ประเภทของแกะตัวผู้ |
| แรมแบบสี่เหลี่ยม (500x500) | |
โต๊ะทำงาน | ขนาดโต๊ะทำงาน (ยาว*กว้าง) | mm | 6400*3000 |
น้ำหนักบรรทุกสูงสุดของโต๊ะ | t | 42 | |
ที-สล็อต | mm | 15-28*200 | |
แกนหมุน | ประเภทแกนหมุน | พิมพ์ | บีบีที-50 |
รอบต่อนาทีของแกนหมุน | รอบต่อนาที | 6000 | |
ประเภทขับเคลื่อนแกนหมุน |
| ดีดีเอส | |
อัตราการป้อน | การเคลื่อนที่แบบรวดเร็ว (X/Y/Z) | เมตร/นาที | 6/10/10 |
อัตราการป้อนตัด (X/Y/Z) | เมตร/นาที | 6 | |
ตัวเปลี่ยนเครื่องมือ | เอทีซี |
| 24 (ตัวเลือก: 40/60) |
มอเตอร์ | มอเตอร์แกนหมุน | KW | 22/26 (140-286 นิวตันเมตร) |
มอเตอร์เซอร์โวสามแกน | KW | 6/3/3 (38/36/36 นิวตันเมตร) | |
พลัง ที่จำเป็น | ความต้องการพลังงาน | ควา | 60 |
ข้อกำหนดแรงดันอากาศ | กก./ซม.² | 6^8 | |
คนอื่น
| ขนาดภายนอก (ยาว*กว้าง*สูง) | mm | 15600*8000*6320 |
น้ำหนักรวม | t | 82 | |
การตอกเกลียวแบบแข็ง ระบบหล่อลื่นอัตโนมัติ ป้อมยามแบบกึ่งปิด | ไฟทำงาน LED คู่ อุปกรณ์แลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า สายพานลำเลียงเศษวัสดุแบบสกรูคู่ | หัวแกนหมุนเป่าลม ไฟเตือน LED 3 สี สายพานลำเลียงเศษวัสดุแบบโซ่และรถเข็น | M30 ปิดอัตโนมัติ สลักและแผ่นรองปรับระดับ
|
ตัวเลือก
มาตราส่วนเชิงเส้นแบบออปติคอล ซีทีเอส 40T ATC | ระบบป้องกันการแตกหักของเครื่องมือ ระบบลำเลียงชิป โต๊ะหมุน | ระบบละอองน้ำมัน เครื่องแยกน้ำมัน หัวกัดแบบแมนนวล 90° | เครื่องปรับอากาศ ระบบวัดหัววัดชิ้นส่วนรถยนต์ หัวกัดอัตโนมัติ 90° พร้อม AHC |

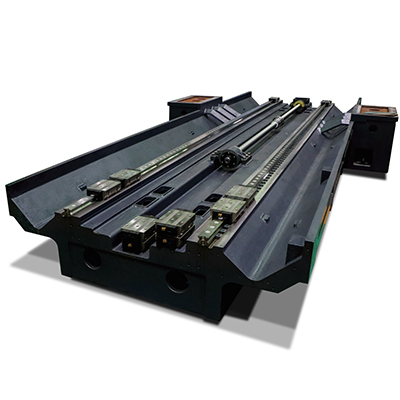

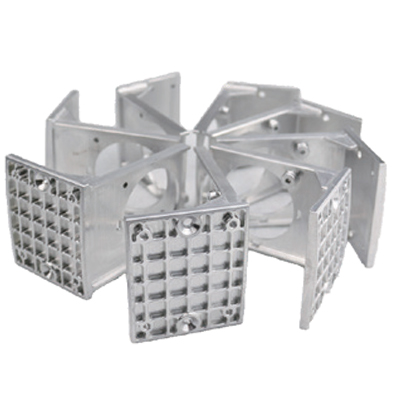

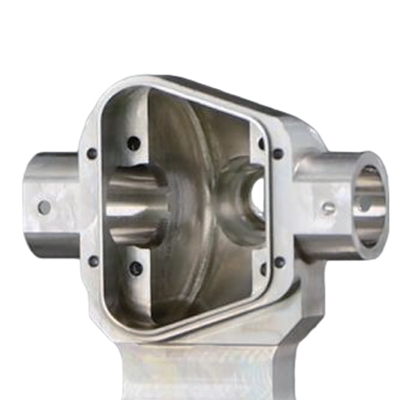

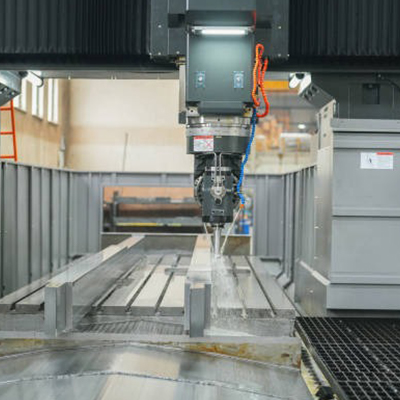

การใช้งานเครื่องจักรศูนย์กลางแบบโครงสร้างคาน YSM-7042
