เครื่องจักรกลซีเอ็นซีแบบโครงสร้างคานคู่ รุ่น YSMV-3021

เครื่องจักรกลซีเอ็นซีแบบสองเสา มีให้เลือกหลายขนาดและความยาวฐาน ทำให้ได้ความแม่นยำและเสถียรภาพที่เหมาะสมสำหรับอุตสาหกรรมต่างๆ มากมาย

สูงสุด การเดินทางแกน X :
3000mm
สูงสุด การเดินทางแกน Y :
2100mm
สูงสุด การเดินทางแกน Z :
1000mm
ความยาวชิ้นงานสูงสุด :
3200mm
ความกว้างของชิ้นงานสูงสุด :
1700mm
น้ำหนักชิ้นงานสูงสุด :
8T
แอปพลิเคชัน :
Medical Industry
กำลังประมวลผล :
Drilling, Tapping, Milling, Surface Milling

การแนะนำสินค้า

ผู้ผลิต/ผู้จำหน่ายเครื่องจักรกลซีเอ็นซีแบบสองเสา รายชื่อผู้ผลิตและโรงงานเครื่องจักรกลซีเอ็นซีแบบสองเสาในประเทศจีน

YSMV-3021 แบบสองเสา เอ็นซีเอ็น เครื่องจักร

เครื่องจักรกลซีเอ็นซีแบบโครงสร้างสองเสา YSMV-3021 ออกแบบมาเพื่อเป็นโซลูชันอเนกประสงค์สำหรับการขึ้นรูปชิ้นงานขนาดกลางถึงขนาดใหญ่ด้วยความแม่นยำและเสถียรภาพสูง ด้วยช่วงการทำงานที่สมดุลและความแข็งแกร่งของโครงสร้าง จึงเหมาะอย่างยิ่งสำหรับผู้ผลิตที่ต้องการทั้งความยืดหยุ่นและประสิทธิภาพการขึ้นรูปที่สม่ำเสมอสำหรับชิ้นส่วนประเภทต่างๆ

1. ฐานแกน X ที่กว้างเป็นพิเศษ พร้อมโต๊ะที่มีความหนาและแข็งแรงสูง ช่วยเพิ่มความสามารถในการรับน้ำหนักของโต๊ะ และรับประกันความแม่นยำของระดับแบบไดนามิกที่ดีที่สุด

2. การออกแบบแกน Y แบบขั้นบันไดขนาดใหญ่ทำให้รางนำทางอยู่ใกล้กับคานและแกนหมุน ซึ่งช่วยเพิ่มความแข็งแกร่งของแรงตัดได้อย่างมีประสิทธิภาพ

3. แกน Z เคลื่อนที่เร็ว 15 เมตร มีประสิทธิภาพในการเร่ง/ลดความเร็วสูง เพื่อให้ได้ความแม่นยำของรูปทรงในการขึ้นรูปแม่พิมพ์ความเร็วสูง

4. สามารถเลือกฟังก์ชันการชดเชยแกนหมุนและความร้อนสำหรับการเปลี่ยนแปลงอุณหภูมิแวดล้อม เพื่อให้มั่นใจได้ว่าความแม่นยำจะเปลี่ยนแปลงภายใน 0.02 มม. ซึ่งได้รับผลกระทบจากการเปลี่ยนแปลงอุณหภูมิแวดล้อม

เครื่องจักรกลซีเอ็นซีเป็นเครื่องมือกลที่ทันสมัยที่สุดในตลาด เครื่องจักรประเภทนี้มีระบบอัตโนมัติสูงและสามารถดำเนินการตัดเฉือนได้หลากหลาย (เช่น การกลึง การกัด การเจาะ การเซาะร่อง เป็นต้น)

① ช่องใส่เครื่องมือแบบแนวตั้งและแนวนอน

② แกนหมุน

ใช้แกนหมุน BBT50- © 200 ที่มีความแข็งแกร่งสูง ตลับลูกปืนเหล็กขนาดใหญ่ที่นำเข้า 6 ลูก และความสามารถในการตัดที่เหนือกว่า

③ หัวกัดแบบแกว่งคู่ 5 แกน

มอเตอร์แรงบิดแกน AC + แกนหมุนไฟฟ้า

โครงสร้างแบบบูรณาการรูปทรงส้อม;

แกน AC ติดตั้งโครงสร้างมอเตอร์แรงบิด

ระบบจับยึดไฮดรอลิกแกน AC สำหรับการตัดความเร็วสูงและความแข็งแกร่งสูง

เมื่อเปรียบเทียบกับเครื่องจักรแบบโครงสร้างคานขนาดเล็กกว่า YSMV-3021 มีช่วงการทำงานที่กว้างกว่าและรับน้ำหนักได้สูงกว่า ในขณะเดียวกันก็ประหยัดพื้นที่และคุ้มค่ากว่าเครื่องจักรแบบโครงสร้างคานขนาดใหญ่ที่ใช้งานหนัก

เครื่องจักร CNC แบบสองเสาพารามิเตอร์

แบบอย่าง			YSMV-3021
เรื่อง	ข้อกำหนด	หน่วย
การท่องเที่ยว	แกน X	mm	3000
	แกน Y	mm	2100
	แกน Z	mm	1000
	หัวแกนหมุนไปยังโต๊ะทำงาน	mm	200-1200
	รางนำทางสามแกน		รางนำทางเชิงเส้นลูกกลิ้งรับน้ำหนักมาก X/Y/Z
	ความกว้างของประตู		2100
	ประเภทของแกะตัวผู้		ที-ไทป์
โต๊ะทำงาน	ขนาดโต๊ะทำงาน (ยาว*กว้าง)	mm	3200*1700
	น้ำหนักบรรทุกสูงสุดของโต๊ะ	t	8
	ที-สล็อต	mm	9-22*180
แกนหมุน	ประเภทแกนหมุน	พิมพ์	บีบีที-50
	รอบต่อนาทีของแกนหมุน	รอบต่อนาที	6000
	ประเภทขับเคลื่อนแกนหมุน		ดีดีเอส
อัตราการป้อน	การเคลื่อนที่แบบรวดเร็ว (X/Y/Z)	เมตร/นาที	15/12/2558
อัตราการป้อน	อัตราการป้อนตัด (X/Y/Z)	เมตร/นาที	12
เครื่องมือ แชงเจอร์	เอทีซี		24 (ตัวเลือก: 40/60)
มอเตอร์	มอเตอร์แกนหมุน	KW	15/18.5 (143-236 นิวตันเมตร)
มอเตอร์	มอเตอร์เซอร์โวสามแกน	KW	3/3/3 (36 นิวตันเมตร)
พลังงานที่ต้องการ	ความต้องการพลังงาน	ควา	45
พลังงานที่ต้องการ	ข้อกำหนดแรงดันอากาศ	กก./ซม.²	6^8
คนอื่น	ขนาดภายนอก (ยาวกว้างสูง)	mm	844058505350
คนอื่น	น้ำหนักรวม	t	28

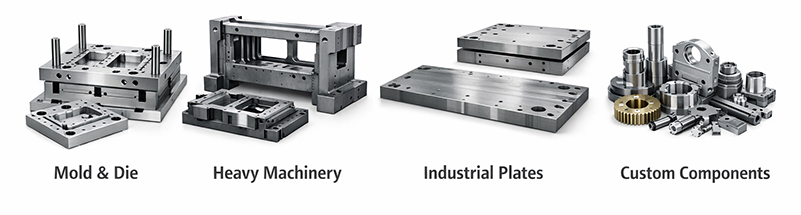

YSMV-3021 เสาคู่เอ็นซีเอ็นการใช้งานเครื่องจักร

เครื่องจักร CNC แบบโครงสร้างคาน YSMV-3021 เป็นที่นิยมใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการการตัดเฉือนชิ้นงานขนาดกลางถึงขนาดใหญ่ด้วยความแม่นยำและเสถียรภาพสูง

ในอุตสาหกรรมการผลิตแม่พิมพ์และดาย เหมาะสำหรับการแปรรูปฐานแม่พิมพ์ขนาดกลาง แผ่นดาย และชิ้นส่วนโพรงแม่พิมพ์ โดยให้ความแม่นยำที่คงที่ในระหว่างการทำงานของเครื่องจักรที่ซับซ้อน

ในอุตสาหกรรมการผลิตเครื่องจักรหนัก เครื่องจักรประเภทนี้มักใช้สำหรับโครงสร้าง เฟรม ฐานอุปกรณ์ และชิ้นส่วนทางกลที่ต้องการทั้งความแข็งแกร่งและความแม่นยำ

นอกจากนี้ยังสามารถนำไปใช้ในการผลิตทางอุตสาหกรรมทั่วไปสำหรับการกลึงแผ่นโลหะ ชิ้นส่วนโครงสร้าง และชิ้นส่วนตามสั่ง โดยนำเสนอโซลูชันที่สมดุลสำหรับความต้องการการผลิตที่ยืดหยุ่น
