บริษัท Yangsen ภูมิใจนำเสนอเครื่องจักรกลซีเอ็นซีแบบสองเสาคุณภาพเยี่ยม ค้นหาผลิตภัณฑ์ที่เหมาะสมที่สุดสำหรับความต้องการเฉพาะของคุณ โครงสร้างแบบสองเสาที่แข็งแรงทนทานช่วยให้มีความแข็งแกร่งและค่าความคลาดเคลื่อนที่แม่นยำยิ่งขึ้น ทำให้เครื่องจักรนี้เหมาะอย่างยิ่งสำหรับการตัดเฉือนชิ้นส่วนทั่วไปและงานขึ้นรูปแม่พิมพ์อย่างรวดเร็วได้อย่างมีประสิทธิภาพ
สูงสุด การเดินทางแกน X :
5000mmสูงสุด การเดินทางแกน Y :
2100mmสูงสุด การเดินทางแกน Z :
1000mmความยาวชิ้นงานสูงสุด :
5000mmความกว้างของชิ้นงานสูงสุด :
1700mmน้ำหนักชิ้นงานสูงสุด :
12Tแอปพลิเคชัน :
Medical Industryกำลังประมวลผล :
Drilling, Tapping, Milling, Surface Millingเครื่องจักรกลซีเอ็นซีแบบคานคู่ YSMV-5021 ออกแบบมาเพื่อการตัดเฉือนชิ้นงานขนาดใหญ่และหนักด้วยความแม่นยำและเสถียรภาพสูง ด้วยระยะการเคลื่อนที่แกน X 5000 มม. และความสามารถในการรับน้ำหนักสูง จึงเหมาะอย่างยิ่งสำหรับอุตสาหกรรมที่ต้องการการประมวลผลชิ้นส่วนโครงสร้างขนาดใหญ่ เครื่องจักรกลซีเอ็นซีแบบคานคงที่ คือเครื่องจักรซีเอ็นซีที่คานขวางอยู่กับที่ในขณะที่โต๊ะทำงานเคลื่อนที่ไปตามแกน X โครงสร้างนี้ให้ความแข็งแกร่งและเสถียรภาพที่ยอดเยี่ยม ทำให้เหมาะอย่างยิ่งสำหรับการตัดเฉือนหนักและการตัดเฉือนที่มีความแม่นยำสูงของชิ้นงานขนาดใหญ่
YSMV-5021 คอลัมน์คู่ เอ็นซีเอ็น คุณสมบัติของเครื่องจักร
1. ฐานแกน X ที่กว้างเป็นพิเศษ พร้อมโต๊ะที่มีความหนาและแข็งแรงสูง ช่วยเพิ่มความสามารถในการรับน้ำหนักของโต๊ะ และรับประกันความแม่นยำของระดับแบบไดนามิกที่ดีที่สุด
2. การออกแบบแกน Y แบบขั้นบันไดขนาดใหญ่ทำให้รางนำทางอยู่ใกล้กับคานและแกนหมุน ซึ่งช่วยเพิ่มความแข็งแกร่งของแรงตัดได้อย่างมีประสิทธิภาพ
3. แกน Z เคลื่อนที่เร็ว 15 เมตร มีประสิทธิภาพในการเร่ง/ลดความเร็วสูง เพื่อให้ได้ความแม่นยำของรูปทรงในการขึ้นรูปแม่พิมพ์ความเร็วสูง
4. สามารถเลือกฟังก์ชันการชดเชยแกนหมุนและความร้อนสำหรับการเปลี่ยนแปลงอุณหภูมิแวดล้อม เพื่อให้มั่นใจได้ว่าความแม่นยำจะเปลี่ยนแปลงภายใน 0.02 มม. ซึ่งได้รับผลกระทบจากการเปลี่ยนแปลงอุณหภูมิแวดล้อม
เครื่องจักรกลซีเอ็นซีแบบสองเสาเหมาะที่สุดสำหรับการแปรรูปชิ้นส่วนขนาดใหญ่ เช่น ชิ้นส่วนเรือ เครื่องจักรนี้เหมาะสำหรับการแปรรูปเครื่องจักรและการผลิตแม่พิมพ์ในด้านเครื่องจักรกลแนวตั้ง ตั้งแต่การกลึงหยาบไปจนถึงการกลึงละเอียด และสามารถตอบสนองความต้องการในการแปรรูปต่างๆ ได้ เช่น การกัด การเจาะ การตอกเกลียว การคว้าน และกระบวนการอื่นๆ
 | ① ช่องใส่เครื่องมือแบบแนวตั้งและแนวนอน
② แกนหมุน ใช้แกนหมุน BBT50- © 200 ที่มีความแข็งแรงสูง พร้อมตลับลูกปืนเหล็กขนาดใหญ่ที่นำเข้า 6 ลูก ทำให้มีประสิทธิภาพการตัดที่เหนือกว่า
③ หัวกัดแบบแกว่งคู่ 5 แกน มอเตอร์แรงบิดแกน AC + แกนหมุนไฟฟ้า โครงสร้างแบบบูรณาการรูปทรงส้อม; แกน AC ติดตั้งโครงสร้างมอเตอร์แรงบิด; ระบบจับยึดไฮดรอลิกแกน AC สำหรับการตัดความเร็วสูงและความแข็งแกร่งสูง |
เครื่องจักร CNC แบบสองเสาพารามิเตอร์
แบบอย่าง | YSMV-5021 | ||
เรื่อง | ข้อกำหนด | หน่วย |
|
การท่องเที่ยว
| แกน X | mm | 5000 |
แกน Y | mm | 2100 | |
แกน Z | mm | 1000 | |
หัวแกนหมุนไปยังโต๊ะทำงาน | mm | 200-1200 | |
รางนำทางสามแกน |
| รางนำทางเชิงเส้นลูกกลิ้งรับน้ำหนักมาก X/Y/Z | |
ความกว้างของประตู |
| 2100 | |
ประเภทของแกะตัวผู้ |
| ที-ไทป์ | |
โต๊ะทำงาน | ขนาดโต๊ะทำงาน (ยาว*กว้าง) | mm | 5000*1700 |
น้ำหนักบรรทุกสูงสุดของโต๊ะ | t | 12 | |
ที-สล็อต | mm | 9-22*180 | |
แกนหมุน | ประเภทแกนหมุน | พิมพ์ | บีบีที-50 |
รอบต่อนาทีของแกนหมุน | รอบต่อนาที | 6000 | |
ประเภทขับเคลื่อนแกนหมุน |
| ดีดีเอส | |
อัตราการป้อน | การเคลื่อนที่แบบรวดเร็ว (X/Y/Z) | เมตร/นาที | 15/12/2558 |
อัตราการป้อนตัด (X/Y/Z) | เมตร/นาที | 12 | |
เครื่องมือ แชงเจอร์ | เอทีซี |
| 24 (ตัวเลือก: 40/60) |
มอเตอร์ | มอเตอร์แกนหมุน | KW | 15/18.5 (143-236 นิวตันเมตร) |
มอเตอร์เซอร์โวสามแกน | KW | 6/3/3 (38/36/36 นิวตันเมตร) | |
พลังงานที่ต้องการ | ความต้องการพลังงาน | ควา | 50 |
ข้อกำหนดแรงดันอากาศ | กก./ซม.² | 6^8 | |
คนอื่น | ขนาดภายนอก (ยาว*กว้าง*สูง) | mm | 11600*5850*5420 |
น้ำหนักรวม | t | 36 | |

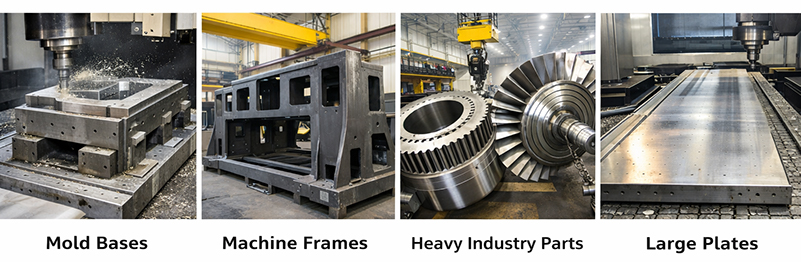

การใช้งานเครื่อง CNC แบบโครงสร้างเสาคู่
เครื่องจักรกลซีเอ็นซีแบบโครงสร้าง YSMV-5021 ใช้กันอย่างแพร่หลายสำหรับการขึ้นรูปชิ้นส่วนโครงสร้างขนาดกลางถึงขนาดใหญ่ที่ต้องการความแข็งแกร่งสูงและความแม่นยำที่เสถียร เหมาะอย่างยิ่งสำหรับการแปรรูปชิ้นส่วนต่างๆ เช่น ฐานแม่พิมพ์ แผ่นขนาดใหญ่ โครงเครื่องจักร และชิ้นส่วนอุตสาหกรรมสำหรับงานหนัก ด้วยพื้นที่ทำงานขนาดใหญ่และความสามารถในการรับน้ำหนักสูง เครื่องจักรนี้ช่วยให้สามารถขึ้นรูปชิ้นงานขนาดใหญ่ได้อย่างมีประสิทธิภาพในการตั้งค่าเพียงครั้งเดียว ลดการปรับตำแหน่งและเพิ่มความแม่นยำในการขึ้นรูปโดยรวม
อุปกรณ์เสริมมาตรฐาน
การตอกเกลียวแบบแข็ง ระบบหล่อลื่นอัตโนมัติ ป้อมยามแบบกึ่งปิด | ไฟทำงาน LED คู่ อุปกรณ์แลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า สายพานลำเลียงเศษวัสดุแบบสกรูคู่ | หัวแกนหมุนเป่าลม ไฟเตือน LED 3 สี สายพานลำเลียงเศษวัสดุแบบโซ่และรถเข็น | M30 ปิดอัตโนมัติ สลักและแผ่นรองปรับระดับ |
ตัวเลือก
มาตราส่วนเชิงเส้นแบบออปติคอล ซีทีเอส 40T ATC | ระบบป้องกันการแตกหักของเครื่องมือ ระบบลำเลียงชิป โต๊ะหมุน | ระบบละอองน้ำมัน เครื่องแยกน้ำมัน หัวกัดแบบแมนนวล 90° | เครื่องปรับอากาศ ระบบวัดหัววัดชิ้นส่วนรถยนต์ หัวกัดอัตโนมัติ 90° พร้อม AHC |
