เครื่องจักรกลซีเอ็นซีแบบเสาเคลื่อนที่ มีข้อดีคือ รับน้ำหนักชิ้นงานได้สูง ใช้พื้นที่โรงงานได้อย่างมีประสิทธิภาพมากขึ้น สามารถปรับแต่งขนาดให้ใหญ่ขึ้นได้ ขนถ่ายชิ้นงานสะดวก และเปลี่ยนเครื่องมือได้อย่างมีประสิทธิภาพยิ่งขึ้น
สูงสุด การเดินทางแกน X :
16000mmสูงสุด การเดินทางแกน Y :
4200mmสูงสุด การเดินทางแกน Z :
1500mmความยาวชิ้นงานสูงสุด :
16000mmความกว้างของชิ้นงานสูงสุด :
3500mmน้ำหนักชิ้นงานสูงสุด :
50Tแอปพลิเคชัน :
Medical Industryกำลังประมวลผล :
Drilling, Tapping, Milling, Surface Millingคอลัมน์คู่ ศูนย์เครื่องจักรกล
เครื่องจักร CNC แบบคานคู่ YSMD-16042 เป็นเครื่องจักรศูนย์กลางการตัดเฉือนแบบคานเคลื่อนที่ขนาดใหญ่ ออกแบบมาสำหรับการประมวลผลชิ้นงานขนาดใหญ่และหนัก ด้วยระยะการเคลื่อนที่ของแกน X ที่ยาวเป็นพิเศษถึง 16,000 มม. จึงเหมาะอย่างยิ่งสำหรับการตัดเฉือนชิ้นส่วนโครงสร้างขนาดใหญ่ด้วยความแม่นยำและประสิทธิภาพสูง โต๊ะทำงานของเครื่องจักรศูนย์กลางการตัดเฉือนแบบคานเคลื่อนที่นี้จะอยู่กับที่และไม่เกี่ยวข้องกับการเคลื่อนที่ของแกน X และ Y ดังนั้นจึงช่วยลดพื้นที่การใช้งานของเครื่องมือได้อย่างมากและช่วยเพิ่มอัตราการใช้ประโยชน์ของโรงงานของลูกค้า
①. ระบบส่งกำลังแบบมอเตอร์คู่พร้อมระบบป้องกันการคลายตัว
ความแม่นยำสูง รับน้ำหนักได้มาก ความเร็วสูง เสียงรบกวนต่ำ อายุการใช้งานยาวนานขึ้น
②. ระบบเกียร์
ความแม่นยำสูง รับน้ำหนักได้มาก ความเร็วสูง เสียงรบกวนต่ำ อายุการใช้งานยาวนานขึ้น
③. โครงสร้างกระบอกไฮดรอลิกทรงสี่เหลี่ยมและที่นั่งเลื่อน
ขนาด: 500x500 มม. ดีไซน์แข็งแรงทนทาน
การออกแบบที่ขับเคลื่อนโดยตรง;
การออกแบบขนาดใหญ่และทนทานช่วยให้มั่นใจได้ว่าตัวดันไฮดรอลิกเชื่อมต่ออย่างแน่นหนา
มีแถบเลื่อนแบบขยายสามแถบอยู่ด้านบน และแถบเลื่อนมาตรฐานสี่แถบอยู่ด้านล่าง
④. แม็กกาซีนเครื่องมืออัตโนมัติแนวตั้ง/แนวนอน
⑤. เกียร์บ็อกซ์ BF จากอิตาลี
ความเร็วในการทำงานสูง เสียงรบกวนต่ำ สามารถขยายช่วงกำลังคงที่ของมอเตอร์ได้ ติดตั้งง่าย สามารถใช้งานร่วมกับมอเตอร์หลายรุ่นได้ เหมาะกับแรงดึงสูงและขนาดกะทัดรัด
⑥. หัวกัดมุมขยาย
⑦. หัวกัดมุมไฮดรอลิกอัตโนมัติ
⑧. หัวกัดปรับมุมแกนหมุนสองทิศทาง
พารามิเตอร์ชุดคอลัมน์เคลื่อนที่
แบบอย่าง | YSMD-16042 | ||
เรื่อง | ข้อกำหนด | หน่วย |
|
การท่องเที่ยว | แกน X | mm | 16000 |
แกน Y | mm | 4200 | |
แกน Z | mm | 1500 | |
หัวแกนหมุนไปยังโต๊ะทำงาน | mm | 350-1850 | |
รางนำทางสามแกน |
| รางนำทางเชิงเส้นลูกกลิ้งรับน้ำหนักมาก X/Y แกน Z แบบสี่เหลี่ยม | |
ความกว้างของประตู |
| 4200 | |
ประเภทของแกะตัวผู้ |
| แรมแบบสี่เหลี่ยม (500 * 500 มม.) | |
โต๊ะทำงาน | ขนาดโต๊ะทำงาน (ยาว*กว้าง) | mm | 16000*3500 |
น้ำหนักบรรทุกสูงสุดของโต๊ะ | t | 50 | |
ที-สล็อต | mm | 36*200 | |
แกนหมุน | ประเภทแกนหมุน | พิมพ์ | บีบีที-50 |
รอบต่อนาทีของแกนหมุน | รอบต่อนาที | 6000 | |
ประเภทขับเคลื่อนแกนหมุน |
| ดีดีเอส | |
อัตราการป้อน | การเคลื่อนที่แบบรวดเร็ว (X/Y/Z) | เมตร/นาที | 6/8/8 |
อัตราการป้อนตัด (X/Y/Z) | เมตร/นาที | 6 | |
ตัวเปลี่ยนเครื่องมือ | เอทีซี |
| 24 (ตัวเลือก: 40/60) |
มอเตอร์ | มอเตอร์แกนหมุน | KW | 17-42 |
มอเตอร์เซอร์โวสามแกน | KW | 5.2/5.2/5.2 | |
ความแม่นยำ | ความแม่นยำ | mm | 0.08/0.035/0.02 |
ความสามารถในการทำซ้ำ | mm | 0.065/0.025/0.015 | |
พลังงานที่ต้องการ | ความต้องการพลังงาน | ควา | 60 |
ข้อกำหนดแรงดันอากาศ | กก./ซม.² | 6^8 | |
คนอื่น | ขนาดภายนอก (ยาว*กว้าง*สูง) | mm | 20000x5860x5800 |
น้ำหนักรวม | t | 145 | |

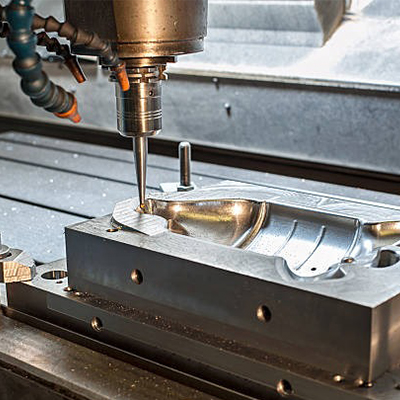

การใช้งานเครื่อง CNC แบบโครงสร้างคาน YSMD-16042
-
อุปกรณ์เสริมมาตรฐาน
ระบบหล่อเย็นแกนหมุน ระบบหล่อลื่นอัตโนมัติ ป้อมยามแบบกึ่งปิด | การตอกเกลียวแบบแข็ง อุปกรณ์แลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า สายพานลำเลียงเศษวัสดุแบบสกรูคู่ | ไฟทำงาน LED คู่ ไฟเตือน LED 3 สี สายพานลำเลียงเศษวัสดุแบบโซ่และรถเข็น | กล่องเกียร์ สลักและแผ่นรองปรับระดับ M30 ปิดอัตโนมัติ |
ตัวเลือก
มาตราส่วนเชิงเส้นแบบออปติคอล ซีทีเอส ATC 20T/40T/60T | หัววัดชิ้นงาน ระบบลำเลียงชิป โต๊ะหมุน | ระบบละอองน้ำมัน เครื่องแยกน้ำมัน | หัวกัด 90 แบบแมนนวล/กึ่งอัตโนมัติ ระบบวัดหัววัดชิ้นส่วนรถยนต์ |
