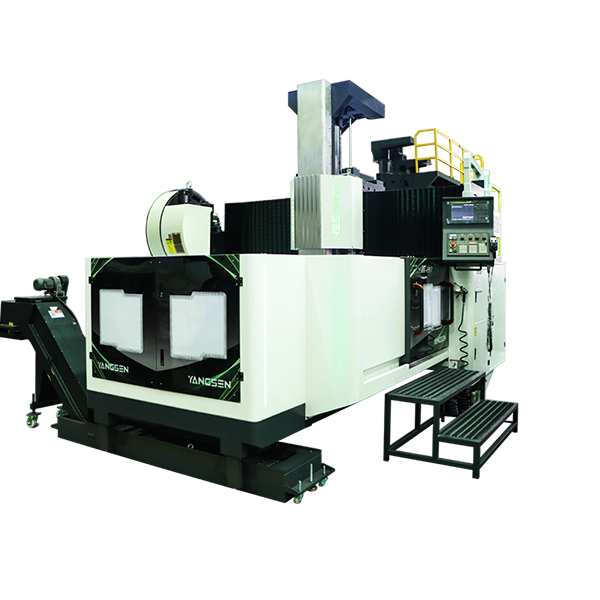

เครื่องจักรกลึงแบบโครงสร้างสองเสา YSMV-2218 ออกแบบมาสำหรับการกัดชิ้นงานขนาดใหญ่ที่มีน้ำหนักมากและมีความแม่นยำสูง
สูงสุด การเดินทางแกน X :
3000mmสูงสุด การเดินทางแกน Y :
2100mmสูงสุด การเดินทางแกน Z :
1000mmความยาวชิ้นงานสูงสุด :
3200mmความกว้างของชิ้นงานสูงสุด :
1700mmน้ำหนักชิ้นงานสูงสุด :
8Tแอปพลิเคชัน :
Medical Industryกำลังประมวลผล :
Drilling, Tapping, Milling, Surface Millingเครื่องจักรกลึงแบบโครงสร้างสองเสา YSMV-2218 ออกแบบมาสำหรับการกัดชิ้นงานขนาดใหญ่ที่มีน้ำหนักมากและมีความแม่นยำสูง
ด้วยโครงสร้างโครงเครนแบบคานคงที่ แกนหมุนความแข็งแกร่งสูง BBT50 และความสามารถในการรับน้ำหนักของโต๊ะทำงาน 6 ตัน ทำให้เครื่องจักรนี้มีเสถียรภาพ ประสิทธิภาพการตัด และความแม่นยำในระยะยาวที่ยอดเยี่ยมสำหรับการขึ้นรูปแม่พิมพ์ ชิ้นส่วนโครงสร้าง และชิ้นส่วนเครื่องจักรขนาดใหญ่
รุ่นนี้เหมาะอย่างยิ่งสำหรับผู้ผลิตที่ต้องการความแข็งแกร่งสูง ความแม่นยำที่เสถียร และการทำงานต่อเนื่องที่เชื่อถือได้
เครื่องจักร CNC แบบสองเสาพารามิเตอร์
| เรื่อง | ข้อกำหนด | หน่วย | YSMV-2218 |
| การท่องเที่ยว | แกน X/Y/Z | mm | 2200*1800*800 |
| ปลายแกนหมุนแตะกับพื้นโต๊ะทำงาน | mm | 190-990 | |
| ความกว้าง | mm | 1800 | |
| โต๊ะทำงาน | โต๊ะทำงาน（L*W) | mm | 2200*1400 |
| รับน้ำหนักสูงสุดของโต๊ะทำงาน | t | 6 | |
| ที-สล็อต | mm | 22*200 | |
| แกนหมุน | แกนหมุน รูเรียว (รุ่น/ขนาดติดตั้ง) | mm | บีบีที50 |
| ความเร็วแกนหมุน | รอบต่อนาที | 6000 | |
| ความเร็วสูงสุด | รอบต่อนาที | 4000 | |
| โหมดขับเคลื่อนแกนหมุน | การเชื่อมต่อโดยตรง | ||
| ให้อาหาร | การป้อนเร็วแกน X/Y/Z | เมตร/นาที | 15/12/2558 |
| การป้อนการตัด | มม./นาที | 8000 | |
| ATC (ไม่บังคับ) | วิธีการเปลี่ยนเครื่องมือ | ติดตั้งด้านข้าง | |
| ข้อกำหนดของตัวจับยึดเครื่องมือ | พิมพ์ | บีที50 | |
| ความจุของเครื่องมือ | เครื่องมือ | 24 | |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เครื่องมือที่อยู่ติดกัน) | mm | φ112 | |
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (ไม่รวมเครื่องมือข้างเคียง) | mm | φ200 | |
| ความยาวเครื่องมือสูงสุด | mm | 300 | |
| น้ำหนักเครื่องมือสูงสุด | kg | 18 | |
| เวลาเปลี่ยนเครื่องมือที่เร็วที่สุด | วินาที | 4.9 | |
| มอเตอร์ | มอเตอร์แกนหมุน | kw | βiIP30/8000 |
| แรงบิดมอเตอร์แกนหมุน | Nm | 143-236 นิวตันเมตร | |
| มอเตอร์แกน x/y/z | kw | bis40B/2000/bis40/2000/bis40B/2000 | |
| มอเตอร์ปั๊มน้ำตัด | ม/ม | 4-60 | |
| ความแม่นยำ(GB/T 19362.2—2017） | การวางตำแหน่ง | mm | 0.02/0.018/0.015 |
| ความสามารถในการทำซ้ำ | mm | 0.016/0.014/0.008 | |
| ความต้องการพลังงาน | ความต้องการพลังงาน | ควา | 30 |
| ข้อกำหนดแหล่งอากาศ | กก./ซม. | 6^8 | |
| คนอื่น | ล*ว*ฮ | mm | 5680*4821*4220 |
| น้ำหนัก | t | ประมาณ 19 ปี |
อุปกรณ์เสริมมาตรฐาน
การตอกเกลียวแบบแข็ง ระบบหล่อลื่นอัตโนมัติ ป้อมยามแบบกึ่งปิด | ไฟทำงาน LED คู่ อุปกรณ์แลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า สายพานลำเลียงเศษวัสดุแบบสกรูคู่ | หัวแกนหมุนเป่าลม ไฟเตือน LED 3 สี สายพานลำเลียงเศษวัสดุแบบโซ่และรถเข็น | M30 ปิดอัตโนมัติ สลักและแผ่นรองปรับระดับ |
ตัวเลือก
มาตราส่วนเชิงเส้นแบบออปติคอล ซีทีเอส 40T ATC | ระบบป้องกันการแตกหักของเครื่องมือ ระบบลำเลียงชิป โต๊ะหมุน | ระบบละอองน้ำมัน เครื่องแยกน้ำมัน หัวกัดแบบแมนนวล 90° | เครื่องปรับอากาศ ระบบวัดหัววัดชิ้นส่วนรถยนต์ หัวกัดอัตโนมัติ 90° พร้อม AHC |
