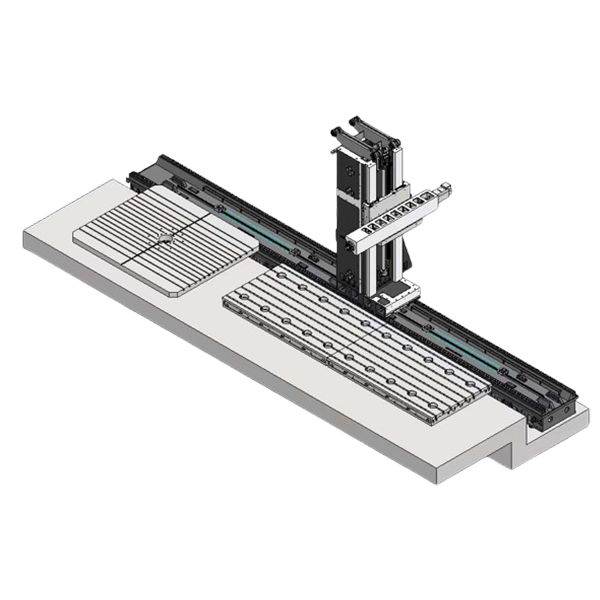

เครื่องเจาะและกัดแนวนอนแบบตั้งพื้นรุ่น WHS-160F มีแกนหมุนขับเคลื่อนด้วยเกียร์ขนาด Ø160 มม. โต๊ะหมุนรับน้ำหนักได้ 25 ตัน และโครงสร้างที่แข็งแรงทนทาน เหมาะสำหรับการขึ้นรูปชิ้นส่วนอุตสาหกรรมขนาดใหญ่ด้วยความแม่นยำสูง
สูงสุด การเดินทางแกน X :
10000mmสูงสุด การเดินทางแกน Y :
3100mmสูงสุด การเดินทางแกน Z :
1000mmความยาวชิ้นงานสูงสุด :
1800mmความกว้างของชิ้นงานสูงสุด :
2200mmน้ำหนักชิ้นงานสูงสุด :
25Tศูนย์เครื่องจักรกลเจาะและกัดลักษณะโครงสร้าง
ระบบรางนำทางลูกกลิ้งที่มีความแข็งแกร่งสูง
แกน X/Z/W ติดตั้งรางนำทางเชิงเส้นแบบลูกกลิ้งสำหรับงานหนักที่นำเข้าจากต่างประเทศ พร้อมแรงกดล่วงหน้า V3 ซึ่งให้ความแข็งแกร่งและความสามารถในการรับน้ำหนักที่ยอดเยี่ยม ด้วยอัตราการป้อนที่รวดเร็วถึง 10/5/5 เมตร/นาที (X/Z/W) เครื่องจักรจึงมั่นใจได้ถึงการเคลื่อนไหวที่ราบรื่นและความแม่นยำที่คงที่ในระหว่างการตัดเฉือนงานหนัก
แกนหมุนหล่อเย็นแบบขับเคลื่อนด้วยเฟือง ขนาด Ø160 มม.
แกนหมุนขับเคลื่อนด้วยเฟืองขนาด Ø160 มม. มาพร้อมระบบหล่อเย็นผ่านแกนหมุน ระบบซีลแบบเขาวงกต และระบบป้องกันด้วยลมเป่า เพื่อเพิ่มความน่าเชื่อถือของแกนหมุน ด้วยความเร็วสูงสุด 2,000 รอบต่อนาที จึงให้แรงบิดและความแข็งแกร่งสูงที่จำเป็นสำหรับการเจาะและกัดชิ้นงานขนาดใหญ่
การจัดการชิปอย่างมีประสิทธิภาพ
อินเทอร์เฟซที่สงวนไว้สำหรับสายพานลำเลียงเศษโลหะแบบเกลียวและระบบล้างเศษโลหะแบบบูรณาการช่วยให้การกำจัดเศษโลหะระหว่างการตัดเฉือนมีประสิทธิภาพ การระบายเศษโลหะอย่างทันท่วงทีช่วยลดผลกระทบจากความร้อน ช่วยรักษาความแม่นยำในการตัดเฉือนให้คงที่
โครงสร้างเครื่องจักรที่แข็งแรง
เครื่องจักรนี้สร้างขึ้นโดยใช้การหล่อเรซินและทรายร่วมกับแม่พิมพ์ที่ทำจากอลูมิเนียมและไม้ ในขณะที่โต๊ะทำงานผลิตจากเหล็กหล่อเกรดสูง HT300 ซึ่งให้ความแข็งแกร่ง ความต้านทานต่อการสั่นสะเทือน และความเสถียรในการใช้งานในระยะยาวเป็นอย่างดี
พารามิเตอร์
| รายการ | ข้อกำหนด | หน่วย | WHS-160F/25T |
| การท่องเที่ยว | แกน X | mm | 10000 |
| แกน Y | mm | 3100 | |
| แกน Z | mm | 1000 | |
| แกน W | mm | 900 | |
| แกนหมุน | ความเรียวของแกนหมุน (รุ่น/ขนาดการติดตั้ง) | mm | บีที50 |
| ความเร็วแกนหมุน | รอบต่อนาที | 2000 | |
| เส้นผ่านศูนย์กลางแกนกัด | mm | Φ160 | |
| โหมดส่งกำลังแกนหมุน | - | ประเภทเกียร์ | |
| โต๊ะทำงาน | พื้นที่โต๊ะทำงาน | mm | 1800×2200 |
| มุมดัชนีขั้นต่ำ | องศา | 0.001° | |
| รับน้ำหนักสูงสุดของโต๊ะทำงาน | kg | 25000 | |
| โต๊ะทำงานแบบตายตัว | mm | 3000×6000 | |
| โหลดสูงสุด | กก./ตร.ม. | 10,000/ตร.ม. | |
| ให้อาหาร | ระบบป้อนเร็วแกน X/Y/Z/W | เมตร/นาที | 10/6/5/5 |
| อัตราป้อนการตัดสูงสุด | มม./นาที | 10/5/5/5 | |
| มอเตอร์ | มอเตอร์แกนหมุน | kW | 22-57 |
| มอเตอร์เซอร์โวแกน X/Y/Z/W/B | - | 5.4/5.4/5.4/5.4/5.4 | |
| มอเตอร์ปั๊มน้ำมันหล่อเย็น | ม/ม | 4-60 | |
| ความต้องการพลังงาน | ความต้องการพลังงาน | kVA | 95 |
| ข้อกำหนดแหล่งอากาศ | กก./ซม.² | 6^8 |
