ชิ้นงานของคุณอาจพอดีกับโต๊ะ แต่มีพื้นที่เพียงพอสำหรับอุปกรณ์จับยึดและการเคลื่อนที่ของเครื่องมือหรือไม่? แกนหมุนความเร็วสูงอาจดูน่าสนใจ แต่จะให้แรงบิดเพียงพอสำหรับการตัดเหล็กหนาหรือไม่? และชิ้นส่วนของคุณจำเป็นต้องใช้แกนที่ 4 หรือ 5 จริงๆ หรือไม่ หรือการจัดวางอย่างเหมาะสมจะเพียงพอแล้ว เครื่องจักร 3 แกน จะมีประสิทธิภาพมากขึ้นหรือไม่?
นี่คือคำถามสำคัญที่คุณควรพิจารณาก่อนเปรียบเทียบเครื่องจักรแต่ละรุ่น
วิธีที่ดีที่สุดในการเลือกคือการเริ่มต้นจากชิ้นส่วนต่างๆ ก่อน เริ่มจากขนาดชิ้นงาน วัสดุ คุณสมบัติการตัดเฉือน แรงตัด ความคลาดเคลื่อน และปริมาณการผลิต จากนั้นจึงจับคู่ข้อกำหนดเหล่านี้กับระยะการเคลื่อนที่ของเครื่องจักร แกนหมุน ความแข็งแกร่ง การกำหนดค่าแกน และระบบรองรับ
คู่มือนี้จะแสดงวิธีการเลือกนั้นทีละขั้นตอน
ก่อนที่จะเปรียบเทียบความเร็วรอบแกนหมุน ระยะการเคลื่อนที่ของเครื่องจักร หรือตัวเลือกตัวควบคุม ให้เริ่มต้นด้วยชิ้นส่วนที่คุณต้องการผลิตจริง ๆ ก่อน
ลองพิจารณาแบบร่างทั่วไปของคุณสักชิ้น แล้วถามคำถามพื้นฐานเหล่านี้: ชิ้นส่วนนี้มีขนาดใหญ่แค่ไหน? ทำจากวัสดุอะไร? ต้องทำการกลึงกี่ด้าน? ต้องเอาวัสดุออกเท่าไหร่? ค่าความคลาดเคลื่อนแบบไหนสำคัญที่สุด? และคุณคาดว่าจะผลิตชิ้นส่วนจำนวนกี่ชิ้น?
คำตอบเหล่านี้จะช่วยให้คุณจำแนกประเภทเครื่องที่ต้องการได้อย่างรวดเร็ว
ข้อกำหนดบางส่วน | ผลกระทบที่เกิดขึ้น |
ขนาดชิ้นส่วน | ขนาดการเดินทางและขนาดโต๊ะ X, Y, Z |
น้ำหนักชิ้นส่วน + น้ำหนักอุปกรณ์ยึด | ความสามารถในการรับน้ำหนักของโต๊ะ |
วัสดุ | แรงบิดแกนหมุน ความเร็ว และความแข็งแกร่งของเครื่องจักร |
คุณสมบัติการตัดเฉือน | ความต้องการแกน 3 แกน, 4 แกน หรือ 5 แกน |
การกำจัดวัสดุ | กำลังการตัดและความแข็งแกร่งของโครงสร้าง |
จำนวนเครื่องมือ | ความจุแม็กกาซีนเครื่องมือ |
ความอดทน | ความเสถียรของเครื่องจักรและความต้องการในการตรวจสอบ |
ปริมาณการผลิต | ความเร็ว ระบบอัตโนมัติ และประสิทธิภาพการทำงาน |
ตัวอย่างเช่น ชิ้นส่วนสองชิ้นอาจมีขนาดใกล้เคียงกัน แต่ต้องใช้เครื่องจักรที่แตกต่างกันมาก
ตัวเรือนอะลูมิเนียมที่มีรูและช่องจำนวนมากอาจได้รับประโยชน์จากความเร็วรอบแกนหมุนที่สูงขึ้นและอัตราการป้อนที่เร็วขึ้น ในขณะที่ฐานแม่พิมพ์เหล็กที่มีขนาดเท่ากันอาจต้องการแรงบิด ความแข็งแกร่ง และความเสถียรในการตัดที่มากกว่า
ดังนั้นอย่าหยุดอยู่แค่การตั้งคำถาม:
“เครื่องนี้สามารถรับชิ้นส่วนของฉันได้หรือไม่?”
นอกจากนี้ โปรดถามว่า:
“เครื่องจักรนี้สามารถประมวลผลชิ้นส่วนของฉันได้อย่างมีประสิทธิภาพภายใต้สภาวะการตัดจริงหรือไม่?”
เมื่อทราบข้อกำหนดพื้นฐานของชิ้นส่วนเหล่านี้แล้ว คุณสามารถเริ่มจับคู่กับระยะการเคลื่อนที่ของเครื่องจักร ความจุของโต๊ะ ประสิทธิภาพของแกนหมุน ความแข็งแกร่ง และการกำหนดค่าแกนได้
เมื่อคุณทราบขนาดของชิ้นส่วนแล้ว ขั้นตอนต่อไปคือตรวจสอบให้แน่ใจว่าเครื่องจักรมีพื้นที่การทำงานที่เพียงพอ
อย่าปรับระยะการเคลื่อนที่ของเครื่องจักรให้เข้ากับขนาดของชิ้นงานเพียงอย่างเดียว
ชิ้นส่วนที่มีความยาว 900 มม. ไม่ได้หมายความว่าระยะการเคลื่อนที่ในแกน X ที่ 900 มม. จะเพียงพอเสมอไป คุณยังคงต้องการพื้นที่สำหรับอุปกรณ์จับยึด แคลมป์ การเข้าถึงเครื่องมือ และการเคลื่อนที่อย่างปลอดภัยรอบๆ ชิ้นส่วนนั้น
วิธีคิดที่เป็นรูปธรรมมากกว่าคือ:
ขนาดชิ้นส่วน + อุปกรณ์จับยึด + พื้นที่ยึดจับ + การเข้าถึงเครื่องมือ = พื้นที่การตัดเฉือนที่ต้องการ
เมื่อเปรียบเทียบกัน เครื่องจักร CNC แนวตั้งตรวจสอบรายละเอียดเหล่านี้ร่วมกัน:
ข้อมูลจำเพาะของเครื่องจักร | สิ่งที่คุณต้องตรวจสอบ |
การเดินทาง X/Y/Z | เครื่องมือนี้สามารถเข้าถึงพื้นที่การตัดเฉือนที่ต้องการทั้งหมดได้หรือไม่? |
ขนาดโต๊ะ | สามารถติดตั้งชิ้นส่วนและอุปกรณ์ยึดได้อย่างปลอดภัยหรือไม่? |
โหลดตาราง | สามารถรองรับชิ้นส่วน อุปกรณ์ยึด และอุปกรณ์เสริมได้หรือไม่? |
ระยะห่างระหว่างแกนหมุนกับโต๊ะ | มีพื้นที่ว่างเพียงพอสำหรับชิ้นส่วนสูงและเครื่องมือยาวหรือไม่? |
การโหลดตารางเป็นสิ่งที่มองข้ามได้ง่ายเป็นพิเศษ เครื่องจักรไม่ได้บรรทุกเฉพาะชิ้นงานเท่านั้น อุปกรณ์จับยึด ปากกาจับชิ้นงาน โต๊ะหมุน และชุดอุปกรณ์สำหรับหลายชิ้นส่วน ล้วนเพิ่มน้ำหนักให้กับเครื่องจักร
หลักการเดียวกันนี้ใช้ได้กับความจุในแกน Z ด้วยเช่นกัน อุปกรณ์จับยึดที่สูง เครื่องมือที่ยาว หรือโต๊ะหมุน สามารถลดพื้นที่ใช้งานในแนวตั้งได้อย่างรวดเร็ว
ดังนั้นก่อนเลือกขนาดเครื่องจักร ควรพิจารณาคำถามต่อไปนี้:
ชิ้นส่วนนั้นสามารถวางบนโต๊ะ ยึดแน่นหนา และยังมีพื้นที่เหลือพอให้เครื่องมือทำงานทุกขั้นตอนได้หรือไม่?
เลือกขนาดเครื่องจักรให้เพียงพอสำหรับการผลิตปกติและการเติบโตในอนาคตที่เหมาะสม แต่ควรหลีกเลี่ยงการเลือกขนาดเครื่องจักรที่ใหญ่เกินไปเพียงเพราะระยะการเคลื่อนที่ที่มากกว่าดูปลอดภัยกว่า
ชิ้นส่วนที่มีขนาดเท่ากันอาจต้องการเครื่องจักรที่แตกต่างกันมาก ขึ้นอยู่กับวัสดุและแรงตัด ก่อนที่จะเลือกโครงสร้างเครื่องจักร ควรพิจารณาก่อนว่ากระบวนการของคุณจะสร้างแรงตัดมากน้อยเพียงใด
สำหรับการกลึงอลูมิเนียม ชิ้นส่วนทั่วไป และเหล็กกล้าที่มีน้ำหนักเบา ความเร็วและการตอบสนองมักมีความสำคัญมากกว่า
คุณอาจให้ความสำคัญกับสิ่งต่อไปนี้:
สำหรับงานเหล่านี้ โดยทั่วไปแล้ว คุณไม่จำเป็นต้องใช้โครงสร้างเครื่องจักรที่หนักมากนัก
เหล็กกล้า เหล็กหล่อ ฐานแม่พิมพ์ และการกำจัดวัสดุปริมาณมาก ทำให้เครื่องจักรต้องรับภาระหนักมากยิ่งขึ้น
ในกรณีเหล่านี้ ให้ใส่ใจกับสิ่งต่อไปนี้เป็นพิเศษ:
ใบมีดขนาดใหญ่ การตัดลึก และการกัดหยาบอย่างต่อเนื่อง ล้วนเพิ่มความต้องการความแข็งแกร่งของชิ้นงาน
ความเร็วรอบของแกนหมุนควรตรงกับลักษณะการกลึงชิ้นส่วนของคุณ ความเร็วรอบสูงขึ้นมีประโยชน์สำหรับงานบางประเภท แต่ไม่ได้หมายความว่าประสิทธิภาพจะดีกว่าเสมอไป
ความเร็วรอบแกนหมุนที่สูงขึ้นมีประโยชน์มากกว่าเมื่อทำการกลึง:
หากงานส่วนใหญ่ของคุณเกี่ยวข้องกับเครื่องมือขนาดเล็กและการตัดเบาๆ ความเร็วรอบของแกนหมุนจะมีผลโดยตรงต่อเวลาในการทำงานและคุณภาพผิวงาน
สำหรับงานเหล็ก เหล็กหล่อ ใบมีดขนาดใหญ่ หรือการกัดหยาบหนักๆ แรงบิดมีความสำคัญมากกว่ารอบต่อนาทีสูงสุด.
แรงบิดที่สูงขึ้นช่วยให้การตัดมีความเสถียรเมื่อคุณใช้งาน:
แกนหมุน 15,000 รอบต่อนาที ไม่ได้เป็นตัวเลือกที่ดีกว่าแกนหมุน 10,000 รอบต่อนาทีเสมอไป หากชิ้นส่วนของคุณส่วนใหญ่ต้องการการตัดที่รุนแรง
อินเตอร์เฟซของเครื่องมือและขนาดของเครื่องมือควรสอดคล้องกับสภาพการตัดเฉือนของคุณด้วย
สำหรับงานกลึงทั่วไป อินเตอร์เฟซเครื่องมือขนาดเล็กอาจเพียงพอ แต่สำหรับงานตัดที่หนักกว่าหรือเครื่องมือขนาดใหญ่ ควรใช้อินเตอร์เฟซที่แข็งแรงกว่า อินเทอร์เฟซเครื่องมือ สามารถให้การรองรับและความเสถียรในการตัดที่ดีกว่า
หลักการสำคัญนั้นง่ายมาก:
เลือกแกนหมุนให้เหมาะสมกับวัสดุ ขนาดเครื่องมือ และแรงตัด ไม่ใช่เลือกจากตัวเลขสูงสุดในเอกสารข้อมูลจำเพาะ
จำนวนแกนที่คุณต้องการนั้นขึ้นอยู่กับจำนวนด้านและมุมที่คุณต้องทำการตัดเฉือนเป็นหลัก
การเพิ่มแกนการทำงานสามารถลดขั้นตอนการตั้งค่าได้ แต่ก็เพิ่มต้นทุนเครื่องจักรและความซับซ้อนในการเขียนโปรแกรมด้วย เป้าหมายคือการใช้เฉพาะความสามารถที่ชิ้นส่วนของคุณต้องการจริงๆ เท่านั้น
โดยทั่วไปแล้ว เครื่อง CNC แนวตั้ง 3 แกนก็เพียงพอแล้ว เมื่อสามารถเข้าถึงชิ้นส่วนส่วนใหญ่ได้จากด้านบน หรือด้วยการปรับตำแหน่งอย่างง่าย ๆ
ส่วนประกอบทั่วไปได้แก่:
หากคุณสามารถผลิตชิ้นส่วนได้อย่างมีประสิทธิภาพด้วยการตั้งค่าเพียงหนึ่งหรือสองครั้ง เครื่องจักร 3 แกนก็มักจะเป็นตัวเลือกที่เหมาะสมที่สุด
แกนที่ 4 มีประโยชน์เมื่อชิ้นส่วนมีลักษณะเฉพาะอยู่รอบหลายด้าน
ช่วยลดการปรับตำแหน่งด้วยมือในระหว่างการกลึงได้:
ประโยชน์หลักไม่ได้อยู่ที่แค่ "มีแกนหมุนเพิ่มอีกหนึ่งแกน" เท่านั้น แต่... ลดจำนวนขั้นตอนการตั้งค่าและเพิ่มความต่อเนื่องในการตัดเฉือนให้ดียิ่งขึ้น.
การตัดเฉือน 5 แกน จะมีประโยชน์มากขึ้นเมื่อส่วนประกอบนั้นประกอบด้วย:
ก่อนที่จะเลือกใช้ระบบ 5 แกน ให้ถามคำถามนี้ก่อน:
แกนเสริมเหล่านี้จะช่วยลดเวลาในการตั้งค่าหรือทำให้การขึ้นรูปชิ้นงานที่ซับซ้อนง่ายขึ้นได้อย่างมากหรือไม่?
หากไม่เช่นนั้น โซลูชันแบบ 3 แกนหรือ 4 แกนอาจคุ้มค่ากว่าสำหรับชิ้นส่วนของคุณ
เมื่อทราบขนาดเครื่องจักร ความแข็งแรง แกนหมุน และการกำหนดค่าแกนแล้ว ให้พิจารณาระบบสนับสนุนที่กระบวนการของคุณต้องการจริง ๆ
เริ่มต้นด้วยจำนวนเครื่องมือที่จำเป็นในการผลิตชิ้นส่วนทั่วไปชิ้นหนึ่ง
หากกระบวนการของคุณใช้ดอกกัดหน้า ดอกสว่าน ดอกต๊าป ดอกคว้าน และดอกตกแต่งผิวในชุดเดียวกัน ช่องใส่เครื่องมือขนาดใหญ่จะช่วยลดการเปลี่ยนเครื่องมือด้วยมือและการหยุดชะงักได้
อย่างไรก็ตาม สำหรับชิ้นส่วนที่ไม่ซับซ้อน ตำแหน่งของเครื่องมือเพิ่มเติมอาจเพิ่มคุณค่าเพียงเล็กน้อย
การตัดเฉือนหนัก การเจาะรูลึก และการผลิตในปริมาณมาก ก่อให้เกิดความร้อนและเศษวัสดุมากขึ้น
ขึ้นอยู่กับกระบวนการทำงานของคุณ คุณอาจต้องใช้สิ่งต่อไปนี้:
การจัดการเศษวัสดุและน้ำหล่อเย็นที่ดีจะช่วยรักษาเสถียรภาพในการตัดและลดการหยุดเครื่องจักรโดยไม่จำเป็น
อุปกรณ์เสริมต่างๆ เช่น หัววัดชิ้นงาน เครื่องตั้งเครื่องมือ โต๊ะหมุน และระบบโหลดอัตโนมัติ สามารถช่วยเพิ่มประสิทธิภาพได้ โดยเฉพาะอย่างยิ่งในการผลิตแบบเป็นชุด
แต่ทุกทางเลือกควรแก้ปัญหาที่แท้จริง
ลองถามตัวเองดูว่า:
การกำหนดค่านี้จะช่วยลดเวลาในการติดตั้ง ปรับปรุงการควบคุมกระบวนการ หรือลดระยะเวลาการผลิตลงหรือไม่?
ถ้าคำตอบคือไม่ คุณอาจไม่จำเป็นต้องใช้มัน
เมื่อคุณทราบขนาดชิ้นส่วน วัสดุ แรงตัด และความต้องการในการผลิตแล้ว คุณจะสามารถเลือกเครื่องกัด CNC ซีรีส์ YANGSEN ได้เร็วขึ้นมาก
ใช้ข้อกำหนดหลักในการกลึงของคุณเป็นจุดเริ่มต้น:
ความต้องการด้านงานกลึงของคุณ | ทิศทางเครื่อง YANGSEN | ชิ้นส่วนทั่วไป |

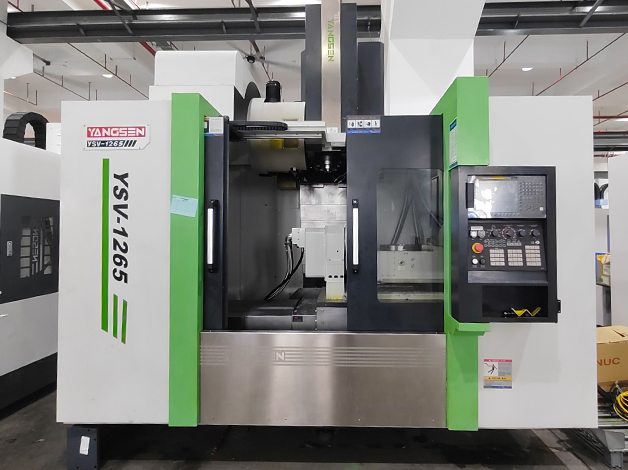

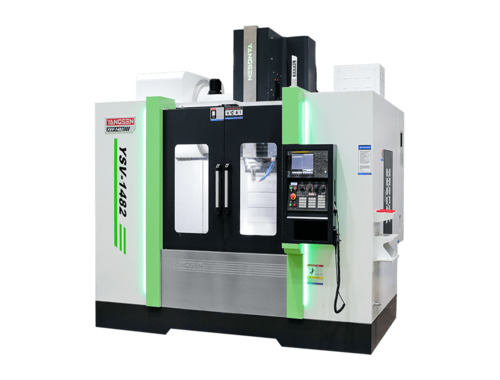

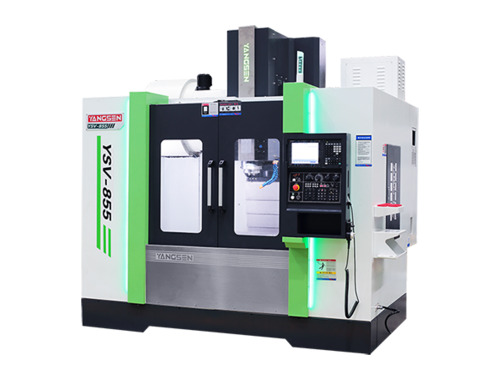

การกลึงละเอียดทั่วไป | ซีรีส์ YSV | ชิ้นส่วนยานยนต์ วาล์ว ชิ้นส่วนทั่วไป |

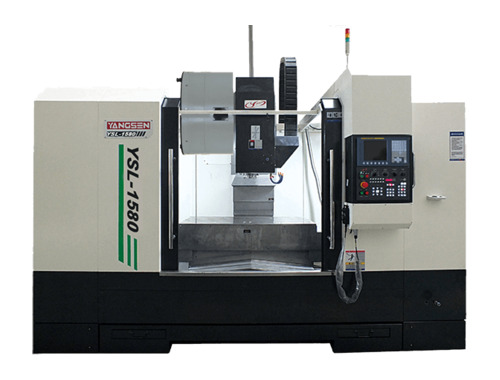

การตัดที่มีความแข็งแกร่งสูงขึ้น | ซีรี่ส์ YSL | แม่พิมพ์ วัสดุที่แข็งกว่า การตัดที่หนักกว่า |
เครื่องมือหลายอย่างหรือกระบวนการหลายอย่าง | YSV Dual-ATC | ฐานแม่พิมพ์ ชิ้นส่วนที่ซับซ้อน ชิ้นส่วนที่ผ่านกระบวนการผลิตหลายขั้นตอน |
การผลิตแบบเฉพาะเจาะจงหรือแบบเป็นชุด | YS ซีรีส์พิเศษ | ชิ้นส่วนเฉพาะและการผลิตในปริมาณมาก |
คู่มือการเลือกเครื่อง VMC รุ่นปัจจุบันของ YANGSEN ใช้หลักการพื้นฐานเดียวกัน คือ YSV เหมาะสำหรับงานตัดเฉือนที่แม่นยำและมีประสิทธิภาพโดยทั่วไป YSL เหมาะสำหรับงานที่มีเสถียรภาพในการตัดสูงกว่า รุ่น Dual-ATC เหมาะสำหรับงานที่มีความสามารถในการใช้งานเครื่องมือสูงกว่า และ YS Special Series เหมาะสำหรับความต้องการเฉพาะด้านในการผลิต
คุณไม่จำเป็นต้องเลือกแบบที่ต้องการด้วยตัวเอง
เตรียมรายละเอียดพื้นฐานเหล่านี้:
จากนั้นเปรียบเทียบข้อกำหนดเหล่านี้กับระยะการเคลื่อนที่และการกำหนดค่าของเครื่องจักรที่มีอยู่
มีแบบร่างชิ้นส่วนอยู่แล้วหรือยัง? ส่งรายละเอียดความต้องการในการกลึงของคุณมาให้เรา วิศวกรของ YANGSEN จะช่วยคุณเลือกซีรี่ส์และขนาดเครื่องจักร VMC ที่เหมาะสม แทนที่จะเลือกจากหมายเลขรุ่นเพียงอย่างเดียว
ถาม: ระยะการเคลื่อนที่ของเครื่องจักรควรมากกว่าชิ้นส่วนของฉันเท่าไหร่?
A: อย่ากำหนดระยะการเคลื่อนที่ของเครื่องจักรให้เหมาะสมกับขนาดชิ้นงานเพียงอย่างเดียว คุณยังต้องคำนึงถึงพื้นที่สำหรับอุปกรณ์จับยึด แคลมป์ การเข้าถึงเครื่องมือ และการเคลื่อนที่ของแกนอย่างปลอดภัยด้วย ตรวจสอบขอบเขตการตัดเฉือนทั้งหมดแทนที่จะเพิ่มเปอร์เซ็นต์คงที่ให้กับขนาดชิ้นงาน
ถาม: ฉันจะรู้ได้อย่างไรว่าชิ้นส่วนของฉันต้องการเครื่องกัด CNC ที่มีความแข็งแรงสูง?
A: พิจารณาภาระการตัด หากกระบวนการของคุณเกี่ยวข้องกับการตัดเหล็กหนัก การกัดหยาบลึก การใช้ใบมีดขนาดใหญ่ หรือการกำจัดวัสดุในปริมาณมาก ความแข็งแกร่งจะมีความสำคัญมากขึ้น สำหรับอลูมิเนียมและการตัดเฉือนทั่วไปที่เบากว่า ความเร็วและการตอบสนองของแกนอาจมีความสำคัญมากกว่า
ถาม: ความเร็วรอบแกนหมุนที่สูงขึ้นนั้นดีกว่าเสมอไปหรือไม่?
A: ไม่ครับ ความเร็วรอบสูงเหมาะสำหรับเครื่องมือขนาดเล็ก อลูมิเนียม และการตกแต่งชิ้นงานความเร็วสูง การตัดเหล็กหรือเหล็กหล่อหนักๆ อาจได้รับประโยชน์มากกว่าจากแรงบิดและกำลังของแกนหมุน เลือกความเร็วรอบแกนหมุนให้เหมาะสมกับกระบวนการตัดงานปกติของคุณครับ
ถาม: ฉันควรเลือกเครื่องจักรแบบ 3 แกน 4 แกน หรือ 5 แกนดี?
A: นับจำนวนด้านและมุมที่ต้องการทำการกลึง เครื่องจักร 3 แกนโดยทั่วไปก็เพียงพอสำหรับชิ้นส่วนที่ไม่ซับซ้อน แกนที่ 4 สามารถช่วยลดการปรับตำแหน่งสำหรับชิ้นส่วนที่มีหลายด้าน ในขณะที่เครื่องจักร 5 แกนจะมีประโยชน์มากกว่าสำหรับมุมที่ซับซ้อนและการเข้าถึงเครื่องมือที่ยากลำบวก
ถาม: ฉันควรให้ข้อมูลอะไรบ้างเมื่อขอคำแนะนำเกี่ยวกับเครื่องจักร?
A: โปรดเตรียมข้อมูลต่อไปนี้:
ยิ่งข้อมูลชิ้นส่วนครบถ้วนมากเท่าไหร่ ก็ยิ่งง่ายต่อการแนะนำขนาดและรูปแบบเครื่องจักรที่ถูกต้องมากขึ้นเท่านั้น
ถาม: ฉันสามารถส่งแบบร่างชิ้นส่วนของฉันก่อนที่จะเลือกเครื่องจักร YANGSEN ได้หรือไม่?
A: ใช่ครับ ที่จริงแล้วนี่มักจะเป็นจุดเริ่มต้นที่ดีที่สุด ภาพวาดของคุณช่วยให้ทีมวิศวกรรมสามารถประเมินระยะการเคลื่อนที่ของเครื่องจักร ความจุของโต๊ะ ความต้องการของแกนหมุน ความแข็งแรง การกำหนดค่าแกน และระบบเสริมต่างๆ โดยอิงจากชิ้นส่วนจริง แทนที่จะเลือกจากหมายเลขรุ่นเพียงอย่างเดียว
เครื่องจักรที่เหมาะสมไม่เพียงแต่ต้องสามารถกลึงชิ้นส่วนได้เท่านั้น แต่ยังต้องทำได้อย่างมีประสิทธิภาพ เชื่อถือได้ และปราศจากการตั้งค่าที่ไม่จำเป็นอีกด้วย
หากคุณมีแบบร่างชิ้นส่วน ข้อมูลวัสดุ และข้อกำหนดการผลิตอยู่แล้ว คุณสามารถใช้ข้อมูลเหล่านั้นเป็นพื้นฐานในการเลือกเครื่องจักรได้
สำหรับการเลือกเครื่องจักร YANGSEN คุณสามารถส่งรายละเอียดชิ้นส่วนของคุณให้กับทีมวิศวกรของเรา เพื่อช่วยในการคัดเลือกเครื่องจักร CNC แนวตั้งที่เหมาะสมที่สุดสำหรับการใช้งานของคุณ
ติดต่อ CNC Yangsen เพื่อค้นหาโซลูชันการตัดเฉือน CNC ที่เหมาะสมสำหรับความต้องการในการผลิตของคุณ
