ในยุคปัจจุบัน ศูนย์เครื่องจักรกลแนวตั้ง การปฏิบัติงาน การวัดที่แม่นยำ และการตั้งค่าที่มีประสิทธิภาพ เป็นสิ่งสำคัญในการรักษาคุณภาพการตัดเฉือนที่สม่ำเสมอ เทคโนโลยีทั่วไปสองอย่างที่ช่วยในการทำงานเหล่านี้โดยอัตโนมัติ ได้แก่ เครื่องตั้งเครื่องมือและโพรบ CNC แม้ว่าทั้งสองจะเป็นอุปกรณ์วัด แต่ก็มีจุดประสงค์ที่แตกต่างกันในระหว่างกระบวนการตัดเฉือน
เครื่องตั้งเครื่องมือส่วนใหญ่ใช้สำหรับวัดเครื่องมือตัด ช่วยในการกำหนดค่าชดเชยเครื่องมือที่แม่นยำ และระบุปัญหาต่างๆ เช่น การสึกหรอหรือการแตกหักของเครื่องมือ ในขณะที่โพรบ CNC ส่วนใหญ่ใช้สำหรับระบุตำแหน่งและวัดชิ้นงาน กำหนดค่าชดเชยงาน และสนับสนุนการตรวจสอบระหว่างกระบวนการ ด้วยการลดการวัดด้วยมือและการแทรกแซงของผู้ปฏิบัติงาน ระบบเหล่านี้สามารถทำให้การทำงานของ VMC มีความแม่นยำและมีประสิทธิภาพมากขึ้น
เครื่องตั้งเครื่องมือเป็นอุปกรณ์วัดที่ติดตั้งบนหรือรวมเข้ากับเครื่องจักร CNC เพื่อวัดเครื่องมือตัดโดยอัตโนมัติก่อนหรือระหว่างการตัดเฉือน แทนที่จะพึ่งพาการวัดด้วยมือทั้งหมด เครื่องจักรสามารถใช้เครื่องตั้งเครื่องมือนี้แทนได้ ผู้ตั้งเครื่องมือ เพื่อกำหนดข้อมูลเครื่องมือที่สำคัญและอัปเดตค่าชดเชยเครื่องมือที่เกี่ยวข้อง
สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อเครื่องกัดเซาะแนวตั้ง (VMC) ใช้เครื่องมือตัดหลายชิ้นหรือต้องการเปลี่ยนเครื่องมือบ่อยครั้ง การวัดเครื่องมือที่แม่นยำช่วยให้ระบบควบคุมชดเชยความแตกต่างของความยาวและรูปทรงของเครื่องมือ ทำให้ได้ผลลัพธ์การตัดเฉือนที่สม่ำเสมอ
โดยทั่วไปแล้ว เครื่องมือตั้งเครื่องมือมีให้เลือกใช้งานหลายรูปแบบ ขึ้นอยู่กับวิธีการวัดและการใช้งานที่ต้องการ
เครื่องมือเหล่านี้ใช้การสัมผัสทางกายภาพระหว่างเครื่องมือตัดและพื้นผิวการวัดเพื่อกำหนดขนาดของเครื่องมือ โดยทั่วไปแล้วจะใช้สำหรับการวัดความยาวของเครื่องมือและเหมาะสำหรับงาน VMC ทั่วไปหลายประเภท
ระบบเหล่านี้ใช้ลำแสงในการตรวจจับเครื่องมือโดยไม่ต้องสัมผัสทางกายภาพ ระบบเหล่านี้สามารถให้การวัดที่รวดเร็วและอาจมีประโยชน์สำหรับสภาพแวดล้อมการตัดเฉือนความเร็วสูงหรืออัตโนมัติสูง
โดยทั่วไปแล้ว เครื่องตั้งค่าเครื่องมือจะประกอบด้วยหน่วยตรวจจับหรือวัด หน่วยติดตั้ง และอินเทอร์เฟซที่สื่อสารผลการวัดไปยังระบบควบคุม CNC ทั้งนี้ ขึ้นอยู่กับระบบ อาจใช้ซอฟต์แวร์หรือมาโครของเครื่องจักรในการประมวลผลการวัดและปรับค่าชดเชยเครื่องมือตามที่ต้องการ
ในระหว่างรอบการวัด เครื่องจักรจะเคลื่อนเครื่องมือที่เลือกไปยังตัวตั้งค่าตามลำดับที่ตั้งโปรแกรมไว้ ตัวตั้งค่าจะตรวจจับตำแหน่งของเครื่องมือและส่งข้อมูลการวัดไปยังระบบควบคุม CNC จากนั้นเครื่องจักรสามารถกำหนดหรืออัปเดตค่าชดเชยเครื่องมือที่เหมาะสมได้
เครื่องตั้งค่าเครื่องมืออัตโนมัติมีประโยชน์อย่างยิ่งเมื่อเครื่องกัดเซาะแนวตั้ง (VMC) เปลี่ยนเครื่องมือบ่อยครั้ง ใช้เครื่องมือตัดหลายชนิด หรือต้องการการวัดเครื่องมือที่สม่ำเสมอ การทำให้ส่วนนี้ของการตั้งค่าเป็นแบบอัตโนมัติจะช่วยลดงานวัดด้วยมือและช่วยให้ผู้ปฏิบัติงานเตรียมเครื่องจักรได้อย่างมีประสิทธิภาพมากขึ้น
ระบบตั้งค่าเครื่องมือยังสามารถสนับสนุนการตรวจสอบสภาพเครื่องมือได้อีกด้วย โดยการตรวจสอบเครื่องมือในขั้นตอนที่กำหนดไว้ล่วงหน้า ระบบสามารถระบุการเปลี่ยนแปลงที่เกี่ยวข้องกับการสึกหรอหรือความเสียหายจากอุบัติเหตุได้ก่อนที่จะนำไปสู่ปัญหาการตัดเฉือนที่สำคัญ
ข้อดี | ข้อเสีย |
ลดการวัดด้วยเครื่องมือแบบแมนนวล | ต้องมีการลงทุนเริ่มต้น |
ช่วยลดเวลาในการติดตั้ง | อาจต้องมีการติดตั้งและบูรณาการ |
ช่วยปรับปรุงความสม่ำเสมอในการวัด | ต้องทำการสอบเทียบเป็นระยะ |
สามารถช่วยตรวจจับการสึกหรอหรือการแตกหักของเครื่องมือได้ | อาจให้ประโยชน์จำกัดสำหรับงานที่ไม่ซับซ้อนและมีปริมาณน้อย |
ดังนั้น เครื่องตั้งเครื่องมือจึงมีประโยชน์มากที่สุดเมื่อเวลาและความสม่ำเสมอที่ได้จากการวัดเครื่องมืออัตโนมัติคุ้มค่ากับอุปกรณ์เพิ่มเติมและความต้องการในการบูรณาการ

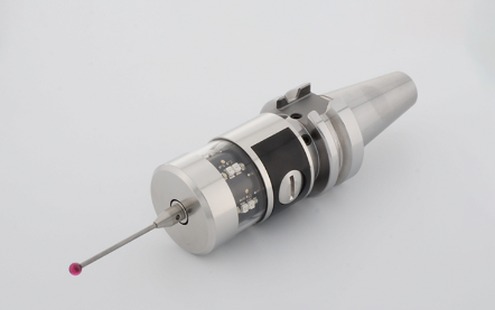

หัววัด CNC เป็นอุปกรณ์วัดความแม่นยำสูงที่ใช้กับเครื่องกัด CNC แบบปรับความเร็วได้ (VMC) เพื่อค้นหา วัด และตรวจสอบชิ้นงานโดยอัตโนมัติ แทนที่จะพึ่งพาการค้นหาขอบหรือการวัดด้วยมือเพียงอย่างเดียว หัววัดช่วยให้เครื่องจักรสามารถรวบรวมข้อมูลโดยตรงจากชิ้นงานและนำไปใช้ในกระบวนการผลิตได้
โดยทั่วไปแล้ว หัววัดมักใช้เพื่อ:
ด้วยเหตุนี้ อุปกรณ์เหล่านี้จึงมีประโยชน์อย่างยิ่งสำหรับงานที่การกำหนดตำแหน่งที่แม่นยำและการตั้งค่าที่ทำซ้ำได้มีความสำคัญ
ในขณะที่เครื่องตั้งเครื่องมือเน้นไปที่เครื่องมือตัดเป็นหลัก เครื่องตรวจสอบ CNC จะเน้นไปที่ชิ้นงานและตำแหน่งของชิ้นงานภายในเครื่องจักร ความแตกต่างนี้มีความสำคัญเมื่อตัดสินใจว่าเครื่อง VMC ต้องการเครื่องตั้งเครื่องมือ เครื่องตรวจสอบ หรือทั้งสองอย่าง
สามารถเลือกหัววัด CNC ได้ตามประเภทของการวัดที่ต้องการและสภาพแวดล้อมในการตัดเฉือน

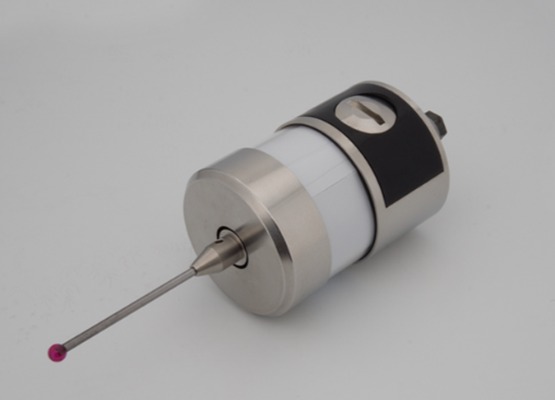

หัววัดแบบสัมผัสใช้สไตลัสทางกายภาพที่สัมผัสกับพื้นผิวชิ้นงาน เมื่อเกิดการสัมผัส หัววัดจะส่งสัญญาณไปยังระบบควบคุม CNC ทำให้เครื่องจักรสามารถกำหนดตำแหน่งของจุดเฉพาะบนชิ้นงานได้
หัววัดเหล่านี้ใช้กันอย่างแพร่หลายในด้านต่างๆ ดังนี้:
การใช้งานที่ค่อนข้างตรงไปตรงมาทำให้เครื่องมือเหล่านี้เหมาะสำหรับแอปพลิเคชัน VMC ทั่วไปหลายประเภท
ระบบตรวจสอบแบบไม่สัมผัสใช้เทคโนโลยี เช่น การวัดด้วยแสงหรือเลเซอร์ เพื่อตรวจจับชิ้นงานโดยไม่จำเป็นต้องสัมผัสโดยตรง ขึ้นอยู่กับระบบนั้นๆ สามารถนำไปใช้ในงานที่การวัดแบบสัมผัสอาจไม่เหมาะสมได้
ระบบเหล่านี้อาจเป็นประโยชน์ในสภาพแวดล้อมการผลิตที่ใช้เครื่องจักรเฉพาะทางหรือระบบอัตโนมัติสูง แม้ว่าความเหมาะสมจะขึ้นอยู่กับวิธีการวัดที่ต้องการ การกำหนดค่าเครื่องจักร และการใช้งานก็ตาม
โดยทั่วไปแล้ว หัววัด CNC จะประกอบด้วยกลไกการตรวจจับ สไตลัสหรือระบบตรวจจับ ส่วนประกอบสำหรับติดตั้ง และอินเทอร์เฟซที่สื่อสารกับระบบควบคุมเครื่องจักร หัววัดมักจะติดตั้งอยู่ในแกนหมุนเพื่อให้เครื่องจักรสามารถกำหนดตำแหน่งของหัววัด ณ ตำแหน่งเฉพาะบนชิ้นงานได้
ในระหว่างรอบการตรวจสอบ ระบบควบคุม CNC จะเคลื่อนหัววัดตามลำดับที่ตั้งโปรแกรมไว้ เมื่อหัววัดตรวจพบพื้นผิวหรือลักษณะที่ต้องการแล้ว จะส่งสัญญาณกลับไปยังระบบควบคุม จากนั้นเครื่องจักรสามารถใช้ข้อมูลที่รวบรวมได้เพื่อคำนวณตำแหน่งของชิ้นงานหรือทำการปรับค่าชดเชยที่จำเป็น
หัววัด CNC มีประโยชน์อย่างยิ่งเมื่อชิ้นงานต้องการการจัดแนวที่แม่นยำ การตั้งค่าซ้ำๆ หรือการตรวจสอบระหว่างกระบวนการผลิต สามารถระบุตำแหน่งคุณสมบัติที่สำคัญและกำหนดค่าชดเชยการทำงานได้โดยอัตโนมัติ ช่วยลดปริมาณการตั้งค่าด้วยตนเองที่จำเป็นจากผู้ปฏิบัติงาน
การตรวจสอบด้วยโพรบยังช่วยเพิ่มความสม่ำเสมอระหว่างงานได้อีกด้วย แทนที่จะพึ่งพาขอบหรือจุดอ้างอิงที่ระบุด้วยตนเองเพียงอย่างเดียว เครื่องจักรสามารถปฏิบัติตามขั้นตอนการวัดที่ตั้งโปรแกรมไว้และนำข้อมูลที่ได้ไปใช้ในกระบวนการตัดเฉือนได้
สำหรับชิ้นส่วนที่ซับซ้อน การใช้งานที่ต้องการความคลาดเคลื่อนต่ำ หรือสภาพแวดล้อมการผลิตที่เวลาในการตั้งค่าและความแม่นยำในการทำซ้ำมีความสำคัญ หัววัด CNC สามารถเป็นวิธีที่ใช้งานได้จริงในการวัดชิ้นงานโดยอัตโนมัติ
ข้อดี | ข้อเสีย |
ระบบกำหนดตำแหน่งชิ้นงานอัตโนมัติ | ต้องมีการลงทุนเริ่มต้น |
ช่วยลดงานการตั้งค่าด้วยตนเอง | อาจจำเป็นต้องมีการติดตั้งและบูรณาการ |
รองรับการตั้งค่าการชดเชยการทำงานอัตโนมัติ | ต้องมีการปรับเทียบและตรวจสอบเป็นระยะ |
สามารถรองรับการตรวจสอบระหว่างกระบวนการผลิตได้ | อาจไม่จำเป็นสำหรับงานกลึงแบบง่ายๆ |
ช่วยให้การตั้งค่ามีความสม่ำเสมอมากขึ้น | เพิ่มระบบอีกระบบหนึ่งที่ต้องได้รับการดูแลรักษา |
คุณค่าของโพรบ CNC นั้นขึ้นอยู่กับความถี่ในการวัดชิ้นงานของเครื่องจักร ความแม่นยำที่ต้องการ และปริมาณงานการตั้งค่าที่สามารถทำให้เป็นอัตโนมัติได้

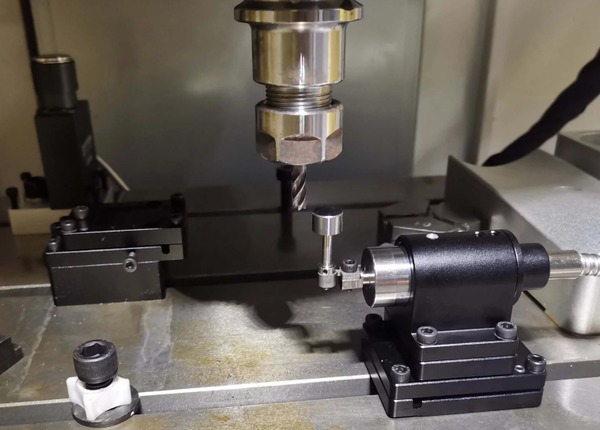

แม้ว่าทั้งอุปกรณ์ตั้งเครื่องมือและโพรบ CNC จะช่วยทำให้การวัดบนเครื่องกัด CNC เป็นไปโดยอัตโนมัติ แต่ก็ถูกออกแบบมาเพื่อใช้งานที่แตกต่างกัน อุปกรณ์ตั้งเครื่องมือส่วนใหญ่จะวัดขนาดของเครื่องมือตัด ในขณะที่โพรบ CNC ส่วนใหญ่จะวัดหรือระบุตำแหน่งของชิ้นงาน
เครื่องมือตั้งค่าเครื่องมือใช้สำหรับกำหนดข้อมูลเครื่องมือที่แม่นยำ เช่น ความยาวของเครื่องมือ และรูปทรงเรขาคณิตของเครื่องมือ ขึ้นอยู่กับระบบ นอกจากนี้ยังช่วยระบุการสึกหรอหรือการแตกหักของเครื่องมือได้ ในทางตรงกันข้าม หัววัด CNC ใช้สำหรับระบุตำแหน่งชิ้นงาน กำหนดค่าชดเชยการทำงาน จัดแนวชิ้นส่วน และทำการวัดที่เลือกไว้ในระหว่างหรือหลังการตัดเฉือน
ช่างตั้งเครื่องมือจะเน้นที่ด้านเครื่องมือในกระบวนการผลิตชิ้นงาน พวกเขาจะมีประโยชน์เมื่อเครื่องจักรใช้เครื่องมือหลายชนิดหรือต้องการเปลี่ยนเครื่องมือบ่อยครั้ง
หัววัด CNC เน้นที่ด้านชิ้นงาน เครื่องมือเหล่านี้มีประโยชน์สำหรับการระบุตำแหน่งชิ้นส่วนอย่างแม่นยำ การตรวจสอบคุณสมบัติ และลดการวัดชิ้นงานด้วยมือ
ระบบทั้งสองต้องเข้ากันได้กับการกำหนดค่าเครื่องจักรและการควบคุม CNC ของ VMC การติดตั้งอาจต้องใช้ซอฟต์แวร์ รอบการตรวจสอบ มาโคร หรืออินเทอร์เฟซที่เหมาะสมด้วย
ดังนั้น ระบบที่เหมาะสมจึงขึ้นอยู่กับไม่เพียงแต่สิ่งที่ต้องวัดเท่านั้น แต่ยังขึ้นอยู่กับวิธีการกำหนดค่าเครื่องจักรและวิธีการบูรณาการอุปกรณ์เข้ากับขั้นตอนการทำงานที่มีอยู่ด้วย
ต้นทุนเริ่มต้นของระบบใดระบบหนึ่งอาจแตกต่างกันไปตามการออกแบบ ความสามารถ และระดับของระบบอัตโนมัติ นอกจากนี้ทั้งสองระบบอาจต้องมีการติดตั้ง การปรับเทียบ และการบำรุงรักษาเป็นระยะด้วย
แทนที่จะพิจารณาเฉพาะราคาซื้อเพียงอย่างเดียว ร้านค้าควรพิจารณาถึงความถี่ในการใช้งานระบบ และปริมาณงานที่ต้องทำด้วยมือ เวลาในการติดตั้ง และของเสียที่อาจเกิดขึ้นได้
เครื่องมือตั้งค่าเครื่องมือสามารถลดเวลาที่ใช้ในการวัดและป้อนค่าชดเชยเครื่องมือด้วยตนเองได้ ส่วนโพรบ CNC สามารถลดเวลาที่ใช้ในการระบุตำแหน่งชิ้นงานและกำหนดค่าชดเชยได้
หากใช้ได้อย่างเหมาะสม ระบบใดระบบหนึ่งก็สามารถทำให้การตั้งค่ามีความสม่ำเสมอมากขึ้นและลดความจำเป็นในการแทรกแซงจากผู้ปฏิบัติงานได้
ปัจจัย | ผู้ตั้งเครื่องมือ | โพรบ CNC |
วัตถุประสงค์หลัก | การวัดเครื่องมือ | การวัดชิ้นงาน |
จุดสนใจหลัก | ความยาวและรูปทรงของเครื่องมือ | สถานที่ตั้งและคุณสมบัติบางส่วน |
การตั้งค่าการชดเชยการทำงาน | ไม่ใช่หน้าที่หลักของมัน | การใช้งานทั่วไป |
การตรวจสอบการสึกหรอ/การแตกหักของเครื่องมือ | สามารถสนับสนุนสิ่งนี้ได้ | ไม่ใช่หน้าที่หลักของมัน |
การตรวจสอบระหว่างกระบวนการ | ข้อจำกัดขึ้นอยู่กับระบบ | การใช้งานทั่วไป |
ประโยชน์หลักของการตั้งค่า | การตั้งค่าเครื่องมือที่รวดเร็วยิ่งขึ้น | การตั้งค่าชิ้นงานที่รวดเร็วยิ่งขึ้น |
คุณค่าของระบบเหล่านี้ไม่ได้จำกัดอยู่แค่ความแม่นยำในการวัดเท่านั้น แต่ยังช่วยประหยัดเวลาและลดงานที่ต้องทำด้วยมือในการเตรียมและตรวจสอบ VMC ได้อีกด้วย
การวัดเครื่องมือและการกำหนดตำแหน่งชิ้นงานด้วยตนเองอาจเพิ่มขั้นตอนสำคัญในการตั้งค่าเครื่องจักร เครื่องตั้งเครื่องมือจะช่วยวัดเครื่องมือโดยอัตโนมัติ ในขณะที่โพรบจะช่วยกำหนดตำแหน่งชิ้นงานและตั้งค่าชดเชยโดยอัตโนมัติ
เวลาที่ประหยัดได้จริงนั้นขึ้นอยู่กับจำนวนเครื่องมือ ความซับซ้อนของชิ้นส่วน ความถี่ในการตั้งค่า และกระบวนการวัดที่ถูกแทนที่
การวัดแบบอัตโนมัติช่วยลดจำนวนงานซ้ำซากที่ผู้ปฏิบัติงานต้องทำด้วยมือ แทนที่จะวัดเครื่องมือทุกชิ้นหรือระบุตำแหน่งคุณลักษณะของชิ้นงานทุกชิ้นด้วยมือ เครื่องจักรสามารถทำการวัดตามรอบที่ตั้งโปรแกรมไว้ได้
これにより ผู้ปฏิบัติงานจึงมีเวลามากขึ้นในการทำกิจกรรมต่างๆ เช่น การโหลดชิ้นส่วน การตรวจสอบการผลิต และการจัดการเครื่องจักรอื่นๆ
การตั้งค่าเครื่องมือที่ไม่ถูกต้อง การจัดตำแหน่งชิ้นงานที่ไม่ดี และปัญหาของเครื่องมือที่ตรวจไม่พบ อาจส่งผลให้เกิดข้อผิดพลาดด้านขนาด ข้อผิดพลาดเหล่านี้อาจนำไปสู่การทิ้งชิ้นงานหรือการทำงานซ้ำ โดยเฉพาะอย่างยิ่งเมื่อทำการกลึงชิ้นส่วนที่มีราคาแพงหรือซับซ้อน
การวัดแบบอัตโนมัติสามารถช่วยระบุปัญหาที่เกี่ยวข้องกับการตั้งค่าและเครื่องมือบางอย่างได้ตั้งแต่เนิ่นๆ ซึ่งจะช่วยลดความเสี่ยงในการผลิตต่อไปโดยใช้ข้อมูลที่ไม่ถูกต้อง
เครื่องตั้งเครื่องมือสามารถช่วยตรวจจับการสึกหรอหรือการแตกหักของเครื่องมือได้เมื่อระบบได้รับการกำหนดค่าสำหรับการตรวจสอบเหล่านี้ หัววัดสามารถลดเวลาที่จำเป็นในการกำหนดตำแหน่งชิ้นงานและทำการวัดระหว่างกระบวนการบางอย่างได้
เมื่อรวมกันแล้ว ความสามารถเหล่านี้จะช่วยลดการหยุดชะงักที่ไม่จำเป็นและทำให้กระบวนการผลิตมีความสม่ำเสมอมากขึ้น
การลดขั้นตอนการตั้งค่า ของเสีย การแก้ไขงาน และการแทรกแซงที่ไม่จำเป็นของผู้ปฏิบัติงาน สามารถช่วยลดต้นทุนการผลิตโดยรวมได้ อย่างไรก็ตาม ผลประโยชน์ทางการเงินจะแตกต่างกันอย่างมากในแต่ละโรงงาน
การดำเนินงานที่มีปริมาณมากและมีการตั้งค่าบ่อยครั้งอาจได้รับประโยชน์จากการวัดอัตโนมัติมากกว่าโรงงานที่ผลิตชิ้นส่วนง่ายๆ ในล็อตเล็กๆ ดังนั้น ควรประเมินผลประโยชน์ที่อาจได้รับเทียบกับปริมาณงานและความต้องการด้านการผลิตของเครื่องจักร
การตัดสินใจเพิ่มอุปกรณ์ตั้งค่าเครื่องมือหรือโพรบ CNC ควรพิจารณาจากความต้องการที่แท้จริงของการทำงานของเครื่องจักร ไม่ใช่ว่าเครื่องจักร VMC ทุกเครื่องจะต้องใช้การวัดอัตโนมัติ แต่ระบบเหล่านี้จะมีประโยชน์อย่างมากเมื่อการตั้งค่าด้วยตนเองใช้เวลานาน หรือเมื่อข้อผิดพลาดในการวัดส่งผลกระทบอย่างเห็นได้ชัดต่อการผลิต
สภาพแวดล้อมการผลิตที่มีปริมาณมากมักจะมีการดำเนินการตัดเฉือนแบบเดียวกันซ้ำๆ ในสถานการณ์เช่นนี้ การวัดเครื่องมือและชิ้นงานแบบอัตโนมัติสามารถลดงานการตั้งค่าซ้ำๆ และเพิ่มความสม่ำเสมอในการผลิตได้
สำหรับงานที่มีปริมาณน้อย การลงทุนนี้อาจยังคงคุ้มค่าอยู่ หากชิ้นส่วนมีความซับซ้อน ราคาแพง หรือต้องมีการปรับแต่งการตั้งค่าบ่อยครั้ง
เครื่องกัดเซาะแนวตั้ง (VMC) ที่ถูกตั้งค่าใช้งานบ่อยครั้งสำหรับงานที่แตกต่างกัน จะได้รับประโยชน์จากการวัดแบบอัตโนมัติ เครื่องมือตั้งค่าเครื่องมือสามารถเร่งความเร็วในการวัดค่าชดเชยเครื่องมือ ในขณะที่โพรบสามารถช่วยกำหนดตำแหน่งชิ้นงานและค่าชดเชยการทำงานได้
ยิ่งทำภารกิจเหล่านี้ซ้ำบ่อยเท่าไหร่ ก็ยิ่งประหยัดเวลาได้มากขึ้นเท่านั้น
การกลึงชิ้นงานที่ต้องการความคลาดเคลื่อนต่ำนั้น จำเป็นต้องมีการกำหนดตำแหน่งของเครื่องมือและชิ้นงานอย่างแม่นยำ การวัดแบบอัตโนมัติสามารถลดความแปรปรวนบางส่วนที่เกิดจากการตั้งค่าด้วยตนเอง และช่วยรักษาเงื่อนไขการกลึงให้สม่ำเสมอยิ่งขึ้น
ชิ้นส่วนที่ซับซ้อนมักต้องการการตั้งค่า เครื่องมือ และจุดอ้างอิงหลายอย่าง ในทำนองเดียวกัน ชิ้นงานราคาแพงอาจทำให้ความผิดพลาดในการตั้งค่ามีค่าใช้จ่ายสูง ในกรณีเหล่านี้ การวัดและการตรวจสอบอัตโนมัติสามารถช่วยควบคุมกระบวนการได้ดียิ่งขึ้น
หากการสึกหรอหรือการแตกหักของเครื่องมือส่งผลกระทบอย่างมากต่อคุณภาพของชิ้นส่วนหรือทำให้การผลิตหยุดชะงัก ผู้ตั้งค่าเครื่องมือที่มีความสามารถในการตรวจสอบที่เหมาะสมอาจช่วยป้องกันปัญหาที่เกี่ยวข้องกับเครื่องมือบางอย่างได้
โรงงานที่กำลังเปลี่ยนไปใช้เครื่องจักรแบบอัตโนมัติหรือแบบไร้คนควบคุม อาจได้รับประโยชน์จากระบบวัดที่ช่วยให้เครื่องจักรสามารถตรวจสอบการตั้งค่าและตรวจสอบเครื่องมือได้โดยลดการแทรกแซงจากผู้ปฏิบัติงาน
พิจารณาว่าคุณต้องการวัดอะไร และงานที่ต้องทำด้วยมือส่วนใดที่ทำให้เกิดความล่าช้าหรือข้อผิดพลาดมากที่สุด แอปพลิเคชันควรพิจารณาว่าควรใช้เครื่องตั้งเครื่องมือ โพรบ หรือทั้งสองอย่าง
ก่อนการติดตั้ง โปรดตรวจสอบความเข้ากันได้กับเครื่องกัดเซาะแนวตั้ง (VMC), ระบบควบคุม CNC, การจัดวางเครื่องมือ, ซอฟต์แวร์ และอินเทอร์เฟซเครื่องจักรที่มีอยู่ ข้อกำหนดในการบูรณาการอาจแตกต่างกันไปในแต่ละระบบ
โดยทั่วไปแล้ว ปริมาณการผลิตที่สูงขึ้นจะให้โอกาสในการคืนทุนจากการประหยัดเวลาได้มากขึ้น ส่วนการดำเนินงานที่มีปริมาณน้อย ควรพิจารณาว่าอุปกรณ์นั้นจะถูกใช้งานบ่อยพอที่จะคุ้มค่ากับต้นทุนหรือไม่
ความแม่นยำและความสามารถในการทำซ้ำของการวัดที่ต้องการนั้น ควรสอดคล้องกับความต้องการของงานกลึง งานที่ต้องการความแม่นยำสูงอาจต้องใช้ความสามารถในการวัดที่ซับซ้อนมากขึ้น
ค่าใช้จ่ายทั้งหมดควรรวมถึงตัวอุปกรณ์เอง ตลอดจนการติดตั้ง การบูรณาการ การปรับเทียบ การฝึกอบรม และการบำรุงรักษาอย่างต่อเนื่อง
ทั้งเครื่องตั้งเครื่องมือและหัววัดต้องได้รับการสอบเทียบอย่างถูกต้องเพื่อให้ได้ผลการวัดที่เชื่อถือได้ ควรพิจารณาถึงข้อกำหนดในการบำรุงรักษาและความพร้อมของฝ่ายสนับสนุนทางเทคนิคก่อนทำการเลือกซื้อ
อย่ามองแค่ราคาซื้อเริ่มต้นเพียงอย่างเดียว ควรพิจารณาถึงการประหยัดต้นทุนที่อาจเกิดขึ้นจากเวลาในการติดตั้งที่สั้นลง งานที่ต้องใช้แรงงานคนน้อยลง ข้อผิดพลาดน้อยลง ของเสียลดลง และการใช้เครื่องจักรอย่างมีประสิทธิภาพมากขึ้น ทั้งหมดนี้ควรนำมาพิจารณาในการประเมินการลงทุนด้วย
ถาม: ช่างตั้งเครื่องมือบนเครื่อง VMC ทำอะไร?
A: เครื่องตั้งเครื่องมือตัดจะทำการวัดเครื่องมือตัดโดยอัตโนมัติและช่วยกำหนดค่าชดเชยเครื่องมือได้อย่างแม่นยำ ขึ้นอยู่กับระบบนั้นๆ มันยังสามารถช่วยในการตรวจจับการสึกหรอและการแตกหักของเครื่องมือได้อีกด้วย
ถาม: หัววัด CNC ทำหน้าที่อะไร?
A: หัววัด CNC ส่วนใหญ่ใช้สำหรับระบุตำแหน่งและวัดชิ้นงาน ช่วยในการกำหนดค่าชดเชยการทำงาน จัดแนวชิ้นส่วน และทำการวัดระหว่างกระบวนการผลิตบางอย่างได้
ถาม: เครื่องมือตั้งเครื่องมือกับโพรบต่างกันอย่างไร?
A: เครื่องมือตั้งเครื่องมือตัดจะเน้นไปที่การวัดเครื่องมือตัดเป็นหลัก ในขณะที่เครื่องมือวัด CNC จะเน้นไปที่การระบุตำแหน่งและการวัดชิ้นงานเป็นหลัก
ถาม: หัววัด CNC สามารถวัดความยาวของเครื่องมือได้หรือไม่?
A: หัววัดชิ้นงานมาตรฐานไม่ได้ออกแบบมาเพื่อวัดความยาวเครื่องมือโดยเฉพาะ ความยาวเครื่องมือมักจะถูกจัดการโดยผู้ตั้งค่าเครื่องมือโดยเฉพาะหรือระบบวัดเครื่องมือที่เหมาะสม
ถาม: เครื่อง VMC ทุกเครื่องจำเป็นต้องมีผู้ตั้งเครื่องมือหรือไม่?
A: ไม่จำเป็นครับ ความต้องการนั้นขึ้นอยู่กับปริมาณงานของเครื่องจักร การเปลี่ยนเครื่องมือ ความถี่ในการตั้งค่า ความแม่นยำที่ต้องการ และกระบวนการผลิต
ถาม: คุณจำเป็นต้องใช้ทั้งเครื่องมือตั้งตำแหน่งและหัววัดหรือไม่?
A: ไม่จำเป็นเสมอไป บางการดำเนินงานอาจได้รับประโยชน์จากระบบหนึ่ง ในขณะที่แอปพลิเคชันที่ซับซ้อนหรือมีการทำงานอัตโนมัติสูงอาจเหมาะสมกับการใช้ทั้งสองระบบ
การเลือกใช้ระหว่างเครื่องตั้งเครื่องมือตัด (tool setter), โพรบ CNC หรือทั้งสองอย่างนั้นขึ้นอยู่กับว่าเครื่อง VMC ของคุณต้องการวัดอะไรจริงๆ เครื่องตั้งเครื่องมือตัดจะเน้นการวัดเครื่องมือตัด ในขณะที่โพรบ CNC ช่วยในการระบุตำแหน่ง จัดแนว และวัดชิ้นงาน การเลือกที่เหมาะสมควรพิจารณาจากความถี่ในการตั้งค่า ปริมาณการผลิต ข้อกำหนดด้านความคลาดเคลื่อน ความซับซ้อนของชิ้นส่วน และปริมาณการวัดด้วยมือที่เกี่ยวข้อง
หากเครื่อง VMC ของคุณใช้เวลาส่วนใหญ่ไปกับการวัดเครื่องมือด้วยตนเอง การจัดตำแหน่งชิ้นงาน หรือการตรวจสอบการตั้งค่าซ้ำๆ การวัดแบบอัตโนมัติอาจช่วยลดเวลาในการตั้งค่าและปรับปรุงความสม่ำเสมอของกระบวนการได้
หากคุณกำลังพิจารณาเลือกใช้เครื่องตั้งเครื่องมือหรือโพรบ CNC สำหรับเครื่อง VMC ของคุณ โปรดแจ้งรายละเอียดเครื่องจักร ข้อกำหนดของชิ้นส่วน และความต้องการในการผลิตให้ทีมงาน CNC YANGSEN ทราบ เราสามารถช่วยคุณระบุการตั้งค่าการวัดที่เหมาะสมสำหรับกระบวนการผลิตของคุณได้
