วิธีการเลือกเครื่องจักรศูนย์กลางการตัดเฉือน 5 แกนที่เหมาะสม

การปรับแต่งชิ้นส่วนที่ซับซ้อนแต่ละครั้งทำให้คุณเสียเวลา ความแม่นยำ และกำไรที่คุณไม่ได้คืนมา หากโรงงานของคุณยังคงต้องใช้เครื่องมือจับยึดสามหรือสี่ชิ้นในการตัดทุกด้านของชิ้นส่วน คุณก็จะเริ่มรู้สึกได้แล้ว — รอบการทำงานที่ยาวนานขึ้น โอกาสที่จะเกิดการคลาดเคลื่อนมากขึ้น และกำหนดส่งงานล่าช้า

เครื่องจักรกลซีเอ็นซี 5 แกนถูกสร้างขึ้นมาเพื่อแก้ปัญหานั้น: การตั้งค่าเพียงครั้งเดียว ความสม่ำเสมอที่มากขึ้น การลดการแก้ไขงานซ้ำ แต่ไม่ใช่ว่าเครื่องจักร 5 แกนทุกเครื่องจะเหมาะกับทุกโรงงาน — หากเลือกสถาปัตยกรรมที่ไม่เหมาะสม คุณอาจต้องจ่ายเงินสำหรับความสามารถที่คุณจะไม่ได้ใช้ หรือยังคงขาดแคลนชิ้นส่วนที่สำคัญอยู่ดี

สิ่งที่ควรพิจารณาก่อนเลือก

มีปัจจัย 6 ประการที่จะตัดสินว่าเครื่องจักรกลซีเอ็นซี 5 แกนจะคุ้มค่ากับราคาที่จ่ายไปหรือไม่:

• รูปทรงและขนาดของชิ้นส่วน — ทำความรู้จักกับชิ้นส่วนที่ใหญ่ที่สุดและซับซ้อนที่สุดของคุณก่อนที่จะดูเอกสารข้อมูลจำเพาะใดๆ ชิ้นส่วนทุกชิ้นที่คุณวางแผนจะทำการขึ้นรูปนั้น กำหนดข้อกำหนดที่แท้จริงสำหรับพื้นที่การทำงาน ความสามารถในการรับน้ำหนักของโต๊ะ และระยะการเคลื่อนที่ของแกนหมุน
• การตัดเฉือนแบบพร้อมกันเทียบกับการตัดเฉือนแบบกำหนดตำแหน่ง — การขึ้นรูปชิ้นงานแบบต่อเนื่อง 5 แกนมีความสามารถมากกว่า แต่ก็มีราคาซื้อและตั้งโปรแกรมสูงกว่าเช่นกัน หากชิ้นงานของคุณส่วนใหญ่มีพื้นผิวเรียบหรือเป็นมุมมากกว่าพื้นผิวโค้งต่อเนื่อง การกำหนดตำแหน่งแบบ 3+2 แกนแบบมีดัชนีก็สามารถทำงานได้สำเร็จในราคาที่ถูกกว่า
• ปริมาณการผลิตและการเปลี่ยนถ่าย — โรงงานที่ผลิตสินค้าหลากหลายชนิดในปริมาณน้อย จำเป็นต้องมีการเปลี่ยนงานระหว่างกันอย่างรวดเร็วและสม่ำเสมอ ในขณะที่โรงงานที่ผลิตสินค้าในปริมาณมาก สามารถให้ความสำคัญกับเวลาในการผลิตมากกว่าความยืดหยุ่นได้
• ความเข้ากันได้ของเครื่องมือและการควบคุม — รูปทรงเรียวของแกนหมุน ความจุของระบบเปลี่ยนเครื่องมือ และระบบควบคุม ล้วนเป็นตัวกำหนดว่าเครื่องมือ อุปกรณ์จับยึดชิ้นงาน และโปรแกรมที่มีอยู่เดิมจะสามารถใช้งานได้มากน้อยเพียงใด หากไม่ตรงกันในส่วนนี้ หมายความว่าคุณจะต้องจัดงบประมาณสำหรับเครื่องมือใหม่เพิ่มเติม นอกเหนือจากตัวเครื่องจักรเอง
• ต้นทุนรวมในการเป็นเจ้าของ — ราคาเครื่องจักรเป็นเพียงรายการค่าใช้จ่ายรายการหนึ่งเท่านั้น ค่าติดตั้ง พื้นที่ติดตั้ง การใช้พลังงาน และการบำรุงรักษาอย่างต่อเนื่อง ล้วนเป็นค่าใช้จ่ายที่สะสมเพิ่มขึ้นตลอดหลายปีที่คุณใช้งานจริง
• บริการหลังการขายและการฝึกอบรม — แม้แต่เครื่องจักรที่สร้างมาอย่างดีก็อาจทำงานได้ไม่เต็มประสิทธิภาพหากอยู่ในมือของผู้ปฏิบัติงานที่ขาดการฝึกฝน ตรวจสอบว่าผู้จำหน่ายของคุณมีบริการในพื้นที่หรือไม่ และสามารถจัดหาชิ้นส่วนให้คุณได้เร็วแค่ไหนเมื่อเกิดปัญหาขึ้น

ประเภทของเครื่องจักรกลซีเอ็นซี 5 แกน

ศูนย์เครื่องจักรกล 5 แกนแบบโครงสร้างคาน

นี่คือตำแหน่งที่ตั้งของโครงสร้างส่วนใหญ่ของเรา ทั้งแบบเสาคงที่ เสาเคลื่อนที่ และเสาคู่ ซึ่งสร้างขึ้นโดยใช้โครงสร้างสะพานที่ทอดข้ามส่วนนั้นแทนที่จะวางอยู่เหนือส่วนนั้น

เหมาะสำหรับ: ชิ้นงานขนาดใหญ่หรือหนัก เช่น ฐานแม่พิมพ์ขนาดใหญ่ ชิ้นส่วนโครงสร้าง ตัวเรือนขนาดใหญ่ หรืออะไรก็ตามที่ใหญ่หรือหนักเกินกว่าจะหมุนบนโต๊ะหมุนได้

ข้อแลกเปลี่ยนคือขนาดพื้นที่และต้นทุน: คุณต้องจ่ายค่าเครื่องจักรขนาดใหญ่และค่าติดตั้ง ไม่ว่างานทุกชิ้นจะต้องการกำลังการผลิตนั้นหรือไม่ก็ตาม หากชิ้นส่วนของคุณมีขนาดใหญ่เกินกว่าโต๊ะมาตรฐาน ผลิตภัณฑ์ของเรา... ศูนย์เครื่องจักรกลแบบโครงสร้างคาน นั่นคือจุดเริ่มต้นในการค้นหา

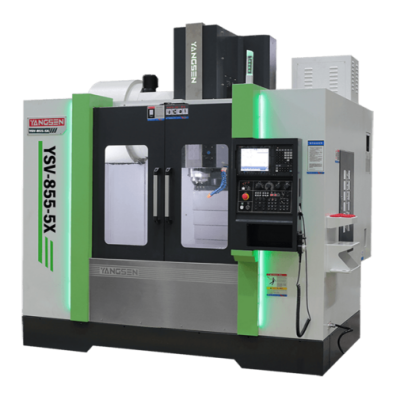

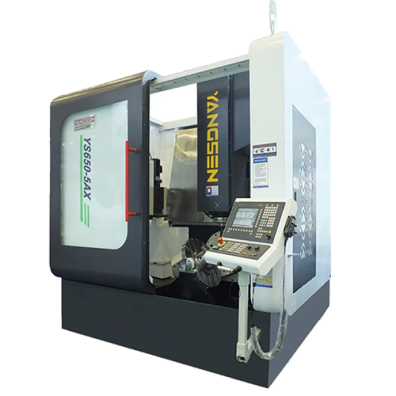

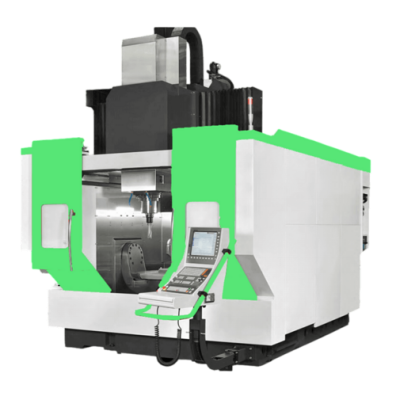

ศูนย์เครื่องจักรกล 5 แกนแบบโต๊ะแนวตั้ง/แท่นหมุน

แทนที่จะย้ายสะพานอ้อมส่วนนั้น เราใช้วิธีอื่นแทน ศูนย์เครื่องจักรกลแบบโต๊ะหมุน หมุนชิ้นส่วนนั้นบนแกนหมุนหรือโต๊ะหมุนแบบขับตรงภายใต้แกนหมุนคงที่ ซึ่งเป็นการแลกเปลี่ยนขนาดชิ้นส่วนสูงสุดกับความเร็ว ความแข็งแรง และพื้นที่ใช้งานที่เล็กลง การเลือกใช้แบบใดนั้นขึ้นอยู่กับสิ่งที่คุณกำลังใช้งาน:

โปรดตรวจสอบให้แน่ใจว่าชิ้นส่วนของคุณตรงกับรุ่นด้านบนก่อนขอใบเสนอราคา เพราะขนาดโต๊ะที่ไม่ถูกต้องจะทำให้คุณสูญเสียกำลังการผลิตหรืองบประมาณที่ไม่จำเป็น

ศูนย์เครื่องจักรกล 5 แกนแบบหัวหมุน

ในเครื่องนี้ หัวแกนหมุนจะเอียงบนแกนหมุนสองแกน ในขณะที่แท่นวางชิ้นงานจะอยู่กับที่ ซึ่งเป็นลักษณะทั่วไปของเครื่องจักรที่สร้างขึ้นสำหรับชิ้นส่วนขนาดใหญ่และหนักมาก ซึ่งการหมุนแท่นวางชิ้นงานทำได้ไม่สะดวก ปัจจุบันยังไม่มีจำหน่ายในกลุ่มผลิตภัณฑ์ของเรา แต่เป็นสิ่งที่ควรทราบหากคุณกำลังเปรียบเทียบกับผู้ผลิตรายอื่น

ศูนย์เครื่องจักรกล 5 แกนแบบผสมหัว/โต๊ะ

เป็นระบบไฮบริดที่แบ่งการหมุนระหว่างแกนหัวเครื่องหนึ่งแกนและแกนโต๊ะหนึ่งแกน เพื่อสร้างสมดุลระหว่างความแข็งแรงและระยะการเข้าถึงในเครื่องขนาดกลาง ซึ่งอยู่นอกเหนือขอบเขตสินค้าที่เรามีจำหน่ายในปัจจุบัน ร้านค้าส่วนใหญ่เลือกใช้ดีไซน์แบบโครงสร้างคานหรือแบบโต๊ะหมุนเหมือนของเราแทน

การกำหนดตำแหน่งแบบ 3+2 เทียบกับการกำหนดตำแหน่งแบบ 5 แกนพร้อมกัน

ไม่ใช่ว่างานตัดเฉือน 5 แกนทุกชิ้นจะต้องใช้เครื่องตัดทั้งห้าแกนพร้อมกันเสมอไป โหมดการทำงานสองแบบที่แตกต่างกันนั้นเหมาะสมกับงานที่แตกต่างกันมาก และการรู้ว่าชิ้นงานของคุณต้องการโหมดใด จะช่วยประหยัดค่าใช้จ่ายทั้งในส่วนของเครื่องจักรและการตั้งโปรแกรมได้

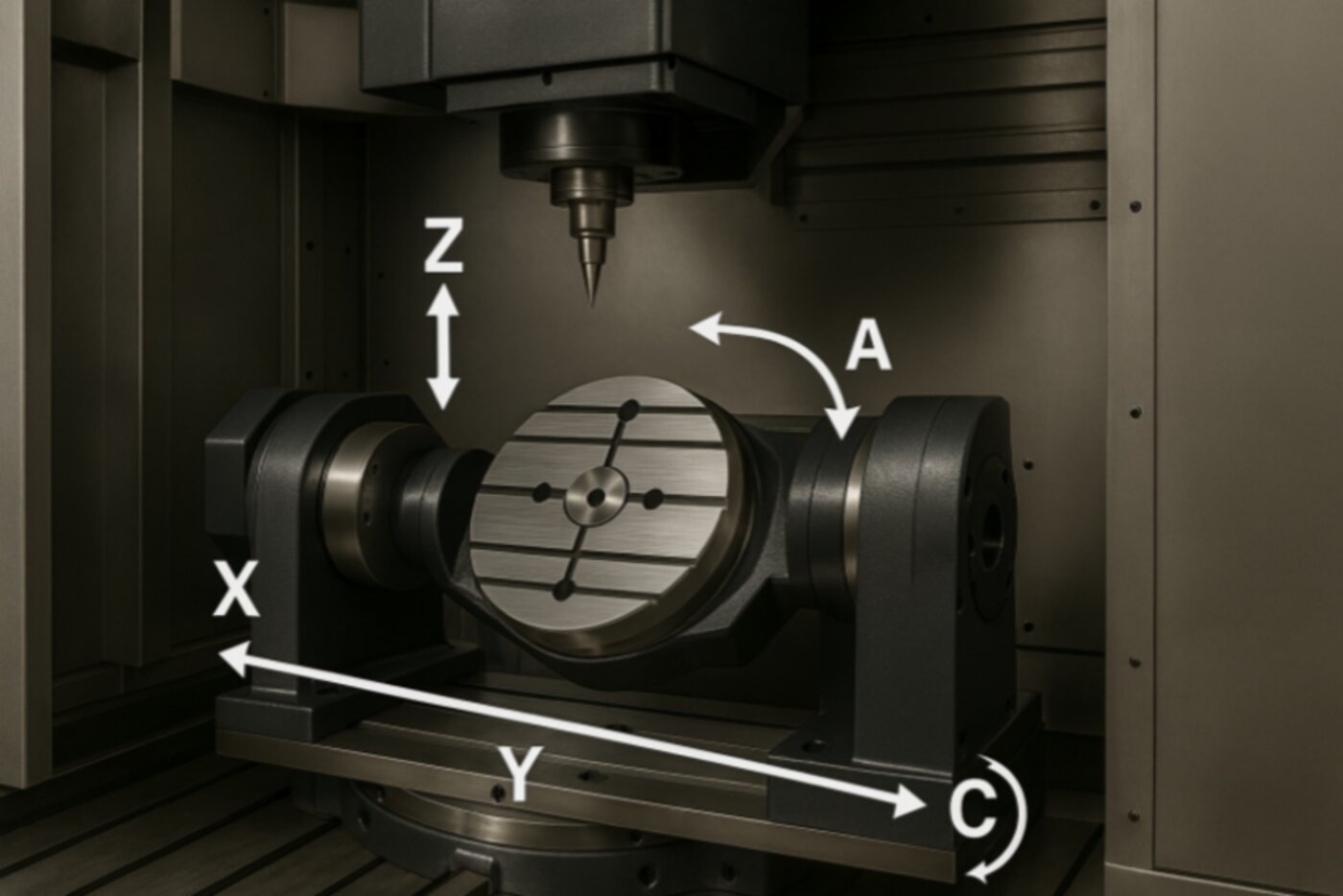

การกำหนดตำแหน่งแบบ 3+2 (หรือเรียกว่า 5 แกนแบบมีดัชนี) จะล็อกแกนหมุนไว้ในตำแหน่งเดิมหลังจากการเคลื่อนที่แต่ละครั้ง จากนั้นจึงทำการตัดด้วยเส้นทางการเคลื่อนที่ของเครื่องมือแบบ 3 แกนมาตรฐานจากมุมใหม่นั้น การตัดเฉือนแบบ 5 แกนพร้อมกันจะทำให้แกนทั้งห้าเคลื่อนที่ไปพร้อมกัน โดยเปลี่ยนมุมของเครื่องมืออย่างต่อเนื่องขณะทำการตัด

เลือกใช้การตัดเฉือน 5 แกนพร้อมกันเมื่อรูปทรงเรขาคณิตของชิ้นงานของคุณต้องการอย่างแท้จริง เช่น เส้นโค้งต่อเนื่องที่การตัดเฉือน 3+2 แกนไม่สามารถทำได้ในเส้นทางการตัดเดียว สำหรับชิ้นงานอื่นๆ การตัดเฉือน 3+2 แกนแบบแยกส่วนก็เพียงพอแล้วในราคาที่ถูกกว่า ทุกรุ่นในไลน์ผลิตภัณฑ์ของเรา ไม่ว่าจะเป็นแบบโครงสร้างคานหรือแบบโต๊ะหมุน ก็สามารถใช้งานได้ทั้งสองโหมด ปัจจัยในการตัดสินใจคือชิ้นงานของคุณ ไม่ใช่เครื่องจักร

ความทนทานและอายุการใช้งาน

โครงสร้างฐานมีความสำคัญที่สุด มองหาเตียงเหล็กหล่อที่ผ่านกระบวนการคลายความเครียด เช่น การอบอ่อนหรือการบ่มด้วยการสั่นสะเทือน ก่อนการขึ้นรูปขั้นสุดท้าย ชิ้นงานหล่อที่ข้ามขั้นตอนนี้อาจค่อยๆ บิดเบี้ยวภายใต้แรงตัดหลายปี ทำให้ทุกอย่างที่สร้างอยู่บนนั้นเสียรูปทรง

ประเภทของระบบขับเคลื่อนแกนหมุนส่งผลต่อการสึกหรอในระยะยาว โต๊ะหมุนแบบขับตรง (มอเตอร์แรงบิด) จะตัดขั้นตอนการใช้เฟืองและตัวขับหนอนที่ทำให้เกิดการคลายตัวสะสมจากการใช้งานหลายปี เมื่อเทียบกับการออกแบบที่ใช้เฟืองเชิงกล

การรับประกันและการบริการหลังการขายช่วยเสริมส่วนที่เหลือ รางนำทางแบบปิดผนึกช่วยป้องกันเศษโลหะและน้ำหล่อเย็นไม่ให้เข้าไปในชิ้นส่วนที่เคลื่อนไหว แต่การออกแบบทางวิศวกรรมที่ดีเพียงใดก็ไม่สามารถชดเชยได้หากผู้จำหน่ายไม่สามารถให้บริการหลังการขายได้

เหตุใดการลงทุนในเครื่องจักรที่เหมาะสมจึงคุ้มค่า

เครื่องจักร 5 แกนที่เหมาะสมมีราคาสูงกว่าเครื่องกัด 3 แกนพื้นฐานในตอนแรก แต่ต่อไปนี้คือสิ่งที่คุณจะได้รับคืนจากส่วนต่างราคานั้น

ขั้นตอนการติดตั้งน้อยลง ผลผลิตสูงขึ้น

การปรับตำแหน่งชิ้นงานแต่ละครั้งเป็นโอกาสที่จะทำให้เกิดข้อผิดพลาดในการจัดแนว การตัดชิ้นงานหลายชิ้นในการตั้งค่าครั้งเดียวหมายถึงโอกาสที่ชิ้นงานจะคลาดเคลื่อนน้อยลง และชิ้นงานที่ต้องทิ้งก็จะน้อยลงด้วย ซึ่งจะทำให้กำไรของคุณลดลง

ระยะเวลานำส่งที่สั้นลง

ชิ้นส่วนที่เคยต้องผ่านกระบวนการสามหรือสี่ขั้นตอนในเครื่องจักรที่แตกต่างกัน มักจะสามารถผลิตได้ตั้งแต่ต้นจนจบในขั้นตอนเดียว ช่วยลดเวลารอคิวระหว่างขั้นตอนต่างๆ รวมถึงลดเวลาโดยรวมของการผลิตด้วย

การเข้าถึงงานที่มีมูลค่าสูงขึ้น

ชิ้นส่วนที่มีรูปทรงซับซ้อนและหลายด้าน ซึ่งเป็นชิ้นส่วนที่มีกำไรดีที่สุด คือ งานที่โรงงานที่ใช้เครื่องจักร 3 แกนต้องปฏิเสธหรือจ้างเหมาช่วง แต่เครื่องจักร 5 แกนที่เหมาะสมจะช่วยให้คุณสามารถเสนอราคาได้ด้วยตัวเอง

คืนทุนเร็วขึ้น

เครื่องจักรที่ช่วยลดของเสีย ลดต้นทุนแรงงานต่อชิ้น และช่วยให้คุณเสนอราคาในงานที่มีค่าตอบแทนสูงกว่า จะคืนทุนได้เร็วกว่าราคาที่ระบุไว้บนป้าย – ข้อผิดพลาดคือการเปรียบเทียบเครื่องจักรโดยพิจารณาจากราคาซื้อเพียงอย่างเดียว

ข้อผิดพลาดทั่วไปเกี่ยวกับการตัดเฉือนด้วยเครื่องจักร 5 แกน

ความเชื่อผิดๆ ข้อที่ 1: “การตัดเฉือนแบบ 5 แกนใช้ได้เฉพาะในอุตสาหกรรมการบินและอวกาศเท่านั้น”

ความเป็นจริง: อุตสาหกรรมการบินและอวกาศทำให้การทำงานแบบ 5 แกนพร้อมกันเป็นที่นิยม แต่ปัจจุบันโรงงานผลิตแม่พิมพ์และดาย โรงงานผลิตอุปกรณ์ทางการแพทย์ และโรงงานรับจ้างทั่วไปต่างก็ใช้การทำงานแบบ 5 แกนด้วยเหตุผลเดียวกัน นั่นคือ ลดจำนวนการตั้งค่าสำหรับชิ้นส่วนที่ซับซ้อน

ความเชื่อผิดๆ ข้อที่ 2: “ยิ่งมีแกนมากเท่าไหร่ เครื่องจักรก็ยิ่งดีเท่านั้น”

ความเป็นจริง: เครื่องจักร 5 แกนที่ไม่ได้ใช้งาน แต่ใช้ทำงานเพียง 3 แกนนั้น ไม่คุ้มค่ากับราคาที่จ่ายไป จำนวนแกนที่เหมาะสมนั้นต้องสอดคล้องกับรูปทรงของชิ้นงาน ไม่ใช่จำนวนแกนที่มากที่สุดในเอกสารสเปค

ความเชื่อผิดๆ ข้อที่ 3: “การเขียนโปรแกรมสำหรับเครื่องจักร 5 แกนนั้นซับซ้อนเกินไปสำหรับโรงงานขนาดเล็กหรือขนาดกลางที่จะจัดการเองภายในองค์กร”

ความเป็นจริง: ซอฟต์แวร์ CAM สมัยใหม่ได้ลดช่องว่างนั้นลงไปมากแล้ว — โปรแกรมประมวลผลหลังการทำงาน การจำลองการชน และแม่แบบเส้นทางการตัดเฉือน ซึ่งแต่ก่อนต้องใช้โปรแกรมเมอร์เฉพาะทาง ปัจจุบันได้กลายเป็นมาตรฐานในแพ็กเกจ CAM ทั่วไปแล้ว แม้ว่าอาจต้องใช้เวลาเรียนรู้บ้าง แต่ก็ไม่ใช่ปัญหาใหญ่เหมือนแต่ก่อน

ความเชื่อผิดๆ ข้อที่ 4: “ถ้าคุณมีเครื่องจักร 5 แกน คุณควรใช้งานทุกอย่างในโหมดพร้อมกัน”

ความเป็นจริง: ชิ้นส่วนส่วนใหญ่ไม่จำเป็นต้องใช้การขึ้นรูปโค้ง 5 แกนอย่างต่อเนื่อง การกำหนดตำแหน่งแบบ 3+2 ดัชนีสามารถจัดการชิ้นส่วนที่มีหลายหน้าได้โดยใช้เวลาในการเขียนโปรแกรมน้อยลงและมีความเสี่ยงต่ำกว่า ควรสงวนการตัดเฉือนพร้อมกันไว้สำหรับชิ้นส่วนที่มีพื้นผิวโค้งต่อเนื่องจริงๆ

คำถามที่พบบ่อย

ถาม: การกำหนดตำแหน่งแบบ 3+2 แตกต่างจากการตัดเฉือนแบบ 5 แกนพร้อมกันอย่างไร?

A: การตัดเฉือนแบบ 3+2 (แบบมีดัชนี) จะล็อกแกนหมุนหลังจากการเคลื่อนที่แต่ละครั้งและตัดด้วยเส้นทางเครื่องมือ 3 แกนมาตรฐาน ในขณะที่การตัดเฉือนแบบ 5 แกนพร้อมกันจะทำให้แกนทั้งห้าเคลื่อนที่ไปพร้อมกันเพื่อตัดพื้นผิวโค้งต่อเนื่อง

ถาม: เครื่องจักรกลซีเอ็นซี 5 แกน ราคาเท่าไหร่?

A: ราคาขึ้นอยู่กับขอบเขตการทำงาน การกำหนดค่าแกนหมุน ระบบควบคุม และว่าคุณต้องการความสามารถในการทำงานพร้อมกันอย่างเต็มรูปแบบหรือเพียงแค่การกำหนดตำแหน่งแบบดัชนีเท่านั้น เครื่องจักรสองเครื่องที่ดูคล้ายกันในทางทฤษฎีอาจมีราคาแตกต่างกันมาก ขอใบเสนอราคาโดยอ้างอิงจากแบบร่างชิ้นส่วนจริงของคุณ แทนที่จะเปรียบเทียบราคาที่ติดอยู่บนป้ายเพียงอย่างเดียว

ถาม: การติดตั้งและการทดสอบระบบใช้เวลานานเท่าไหร่?

A: ขึ้นอยู่กับขนาดของเครื่องจักร ความพร้อมของสถานที่ของคุณ (ไฟฟ้า โครงสร้างพื้นฐาน การเข้าถึงเครน) และว่าระบบควบคุมจำเป็นต้องมีการกำหนดค่าพิเศษหรือไม่ ควรยืนยันระยะเวลาที่เหมาะสมกับผู้จำหน่ายของคุณก่อนที่จะกำหนดวันส่งมอบในภายหลัง

ถาม: เครื่องจักรกลซีเอ็นซี 5 แกน สามารถรองรับค่าความคลาดเคลื่อนได้มากน้อยเพียงใด?

A: ค่าความคลาดเคลื่อนที่ยอมรับได้นั้นขึ้นอยู่กับเครื่องจักร เครื่องมือ อุปกรณ์จับยึด และวัสดุของชิ้นส่วนนั้นๆ ไม่มีตัวเลขตายตัวที่ใช้ได้กับทุกกรณี ควรสอบถามผู้จำหน่ายเกี่ยวกับกระบวนการควบคุมคุณภาพที่จัดทำเป็นเอกสาร และหากเป็นไปได้ ควรขอตัวอย่างชิ้นงานจริงมาทดสอบ แทนที่จะพึ่งพาเพียงแค่ข้อมูลจำเพาะในเอกสารเท่านั้น

ถาม: เครื่องจักรกลซีเอ็นซี 5 แกนยังสามารถทำงานมาตรฐานแบบ 3 แกนได้หรือไม่?

A: ใช่ครับ การล็อกแกนหมุนจะเปลี่ยนเครื่องจักร 5 แกนใดๆ ให้กลายเป็นเครื่องกัด 3 แกนที่มีประสิทธิภาพ ทำให้ไม่ต้องหยุดทำงานระหว่างงานที่ซับซ้อน นี่เป็นเหตุผลหนึ่งที่ทำให้ต้นทุนเริ่มต้นที่สูงกว่านั้นดูสมเหตุสมผลมากขึ้นสำหรับโรงงานที่มีปริมาณงานหลากหลาย

บทสรุป

การเลือกเครื่องจักรกลซีเอ็นซี 5 แกนที่เหมาะสมนั้นขึ้นอยู่กับการจับคู่สี่สิ่งกับชิ้นส่วนจริงของคุณ ได้แก่ โครงสร้างของชิ้นงาน ปริมาณงานที่ต้องการการตัดพร้อมกันเทียบกับการตัดแบบ 3+2 แกน ปริมาณการผลิต และต้นทุนที่แท้จริงของเครื่องจักรตลอดอายุการใช้งาน ไม่ใช่แค่ใบแจ้งหนี้

ทุกครั้งที่คุณลดขั้นตอนการตั้งค่าใหม่ลงได้ คุณก็จะได้เวลา ความแม่นยำ และกำไรกลับคืนมา — แต่จะเป็นเช่นนั้นก็ต่อเมื่อเครื่องจักรนั้นเหมาะสมกับงานที่คุณทำจริงๆ ไม่ใช่แค่ตัวเลขสูงสุดในเอกสารสเปคเท่านั้น

ส่งแบบร่างของคุณมาให้เรา — เราจะช่วยคุณจับคู่กับรูปแบบที่เหมาะสม ไม่ใช่แค่รูปแบบที่เราอยากขายเท่านั้น

ติดต่อ CNC Yangsen เพื่อค้นหาโซลูชันการตัดเฉือน CNC ที่เหมาะสมสำหรับความต้องการในการผลิตของคุณ
