ประเภทของรางนำในเครื่องกลึง CNC

รางนำทางเป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดของเครื่องกลึง CNC ซึ่งส่งผลโดยตรงต่อความแม่นยำในการตัด ความเสถียรในการตัด และอายุการใช้งานของเครื่องจักร แต่ผู้ซื้อจำนวนมากมุ่งเน้นไปที่ความเร็วรอบของแกนหมุนหรือระบบควบคุม ในขณะที่มองข้ามส่วนประกอบที่สำคัญนี้ไป

แล้วอะไรคือความแตกต่างระหว่างรางนำทางแบบกล่อง รางนำทางแบบลูกบอลเชิงเส้น และรางนำทางแบบลูกกลิ้ง? และที่สำคัญกว่านั้น รางแบบไหนเหมาะสมที่สุดสำหรับความต้องการในการกลึงของคุณ?

ในคู่มือนี้ คุณจะได้เรียนรู้เกี่ยวกับประเภทหลักของรางนำทางที่ใช้ใน เครื่องกลึง CNCรวมถึงข้อดี ข้อจำกัด และวิธีการเลือกใช้ให้เหมาะสมกับการใช้งานของคุณ

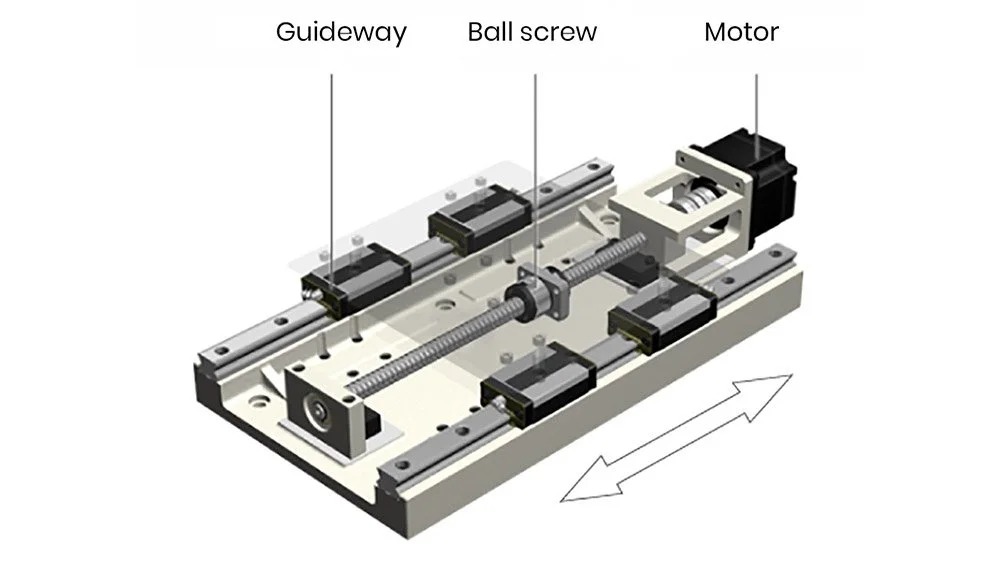

รางนำทางในเครื่องกลึง CNC คืออะไร?

หน้าที่ของรางนำทางคืออะไร?

รางนำทางคือรางที่มีความแม่นยำสูงซึ่งทำหน้าที่นำทางการเคลื่อนที่ของแกน X และแกน Z บนเครื่องกลึง CNC รางนำทางช่วยให้เครื่องมือตัดเคลื่อนที่ได้อย่างราบรื่นและแม่นยำ พร้อมทั้งช่วยพยุงเครื่องจักรให้ต้านทานแรงตัด ระบบรางนำทางคุณภาพสูงช่วยรักษาความแม่นยำในการกำหนดตำแหน่ง ลดการสั่นสะเทือน และรับประกันการตัดเฉือนที่เสถียรตลอดระยะเวลาการใช้งานที่ยาวนาน

เหตุใดรางนำทางจึงมีความสำคัญในการกลึง CNC

ประสิทธิภาพของเครื่องกลึง CNC ขึ้นอยู่กับรางนำทางเป็นอย่างมาก รางนำทางที่เหมาะสมสามารถปรับปรุงความแม่นยำในการตัดเฉือน สร้างพื้นผิวที่เรียบเนียนขึ้น และให้ความเสถียรมากขึ้นในระหว่างการตัด นอกจากนี้ยังส่งผลต่อความเร็วในการตัดเฉือน อายุการใช้งานของเครื่องมือ และความน่าเชื่อถือในระยะยาวของเครื่องจักร ไม่ว่าคุณจะทำการกลึงหยาบชิ้นส่วนเหล็กขนาดใหญ่หรือทำการกลึงละเอียดชิ้นส่วนที่มีความแม่นยำสูง รางนำทางก็มีบทบาทสำคัญในการ achieving ผลลัพธ์ที่สม่ำเสมอ

ประเภทหลักของรางนำในเครื่องกลึง CNC

รางนำของเครื่องกลึง CNC ไม่ได้ถูกสร้างขึ้นเพื่อวัตถุประสงค์เดียวกันทั้งหมด บางชนิดออกแบบมาเพื่อรองรับแรงตัดหนักด้วยความแข็งแกร่งสูงสุด ในขณะที่บางชนิดเน้นการเคลื่อนที่ความเร็วสูงและความแม่นยำ การทำความเข้าใจจุดแข็งและข้อจำกัดของแต่ละประเภทจะช่วยให้คุณเลือกเครื่องจักรที่ตรงกับความต้องการในการผลิตของคุณได้

รางนำทางกล่อง

รางนำทางแบบกล่อง หรือที่รู้จักกันในชื่อ รางนำทางแบบเลื่อนมีลักษณะเด่นคือพื้นผิวสัมผัสเลื่อนขนาดใหญ่ระหว่างชิ้นส่วนเครื่องจักรที่เคลื่อนที่และชิ้นส่วนที่อยู่กับที่ การออกแบบนี้ให้ความแข็งแกร่งและการลดแรงสั่นสะเทือนที่ดีเยี่ยม ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับงานกลึงหนัก

ข้อดี:

• มีความแข็งแกร่งและรับน้ำหนักได้ดีเยี่ยม
• ระบบลดแรงสั่นสะเทือนที่เหนือกว่าเพื่อการตัดที่มั่นคง
• เหมาะอย่างยิ่งสำหรับงานตัดหยาบหนักและการตัดแบบไม่ต่อเนื่อง
• อายุการใช้งานยาวนานภายใต้สภาวะการใช้งานที่หนักหน่วง

ข้อจำกัด:

• แรงเสียดทานที่สูงขึ้นส่งผลให้ความเร็วในการเคลื่อนที่อย่างรวดเร็วลดลง
• ต้องมีการหล่อลื่นและบำรุงรักษาอย่างสม่ำเสมอ
• ไม่ค่อยเหมาะสมสำหรับการผลิตความเร็วสูง

แอปพลิเคชันที่เหมาะสมที่สุด:

• เพลาเหล็กขนาดใหญ่
• ชิ้นส่วนเหล็กหล่อ
• ส่วนของทางรถไฟและเหมืองแร่
• วาล์วและหน้าแปลนสำหรับน้ำมันและก๊าซ
• การกลึงงานหนัก

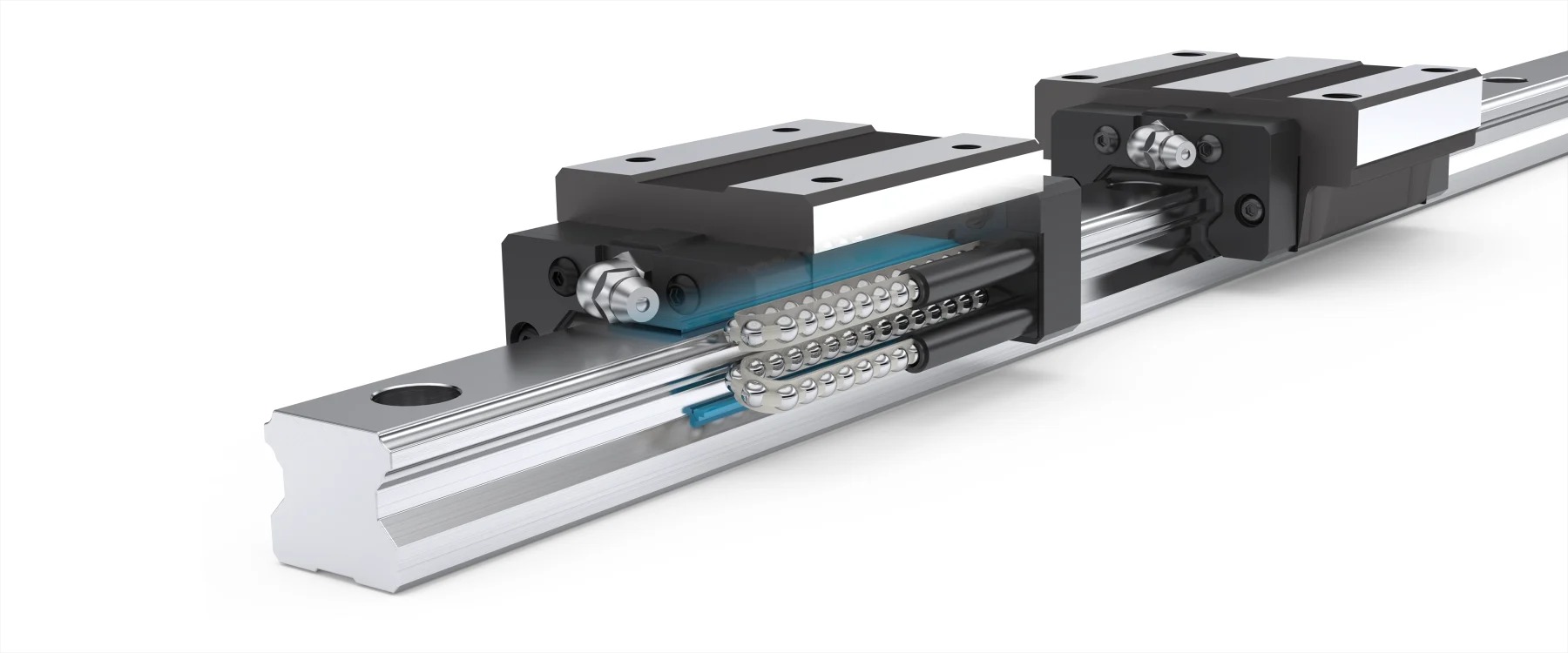

รางนำลูกบอลเชิงเส้น

รางนำทางลูกบอลเชิงเส้นใช้ลูกบอลเหล็กหมุนเวียนระหว่างรางนำทางและตัวเลื่อนเพื่อลดแรงเสียดทาน ซึ่งช่วยให้เครื่องจักรสามารถทำงานได้ เคลื่อนไหวอย่างรวดเร็วและแม่นยำจึงเหมาะอย่างยิ่งสำหรับการตัดเฉือนด้วยความเร็วสูงและความแม่นยำสูง

ข้อดี:

• แรงเสียดทานต่ำเพื่อการเคลื่อนที่ของแกนที่รวดเร็ว
• ความแม่นยำในการระบุตำแหน่งสูง
• การทำงานราบรื่นและประหยัดพลังงาน
• บำรุงรักษาง่าย

ข้อจำกัด:

• ความแข็งแกร่งต่ำกว่ารางนำทางแบบกล่อง
• ประสิทธิภาพลดลงเมื่อใช้งานภายใต้แรงตัดที่หนักมาก
• มีความไวต่อการสั่นสะเทือนมากขึ้นในระหว่างการตัดเฉือนที่รุนแรง

แอปพลิเคชันที่เหมาะสมที่สุด:

• ชิ้นส่วนอลูมิเนียม
• ชิ้นส่วนยานยนต์
• อุปกรณ์ทางการแพทย์
• เพลาที่มีความแม่นยำสูง
• การผลิตอเนกประสงค์

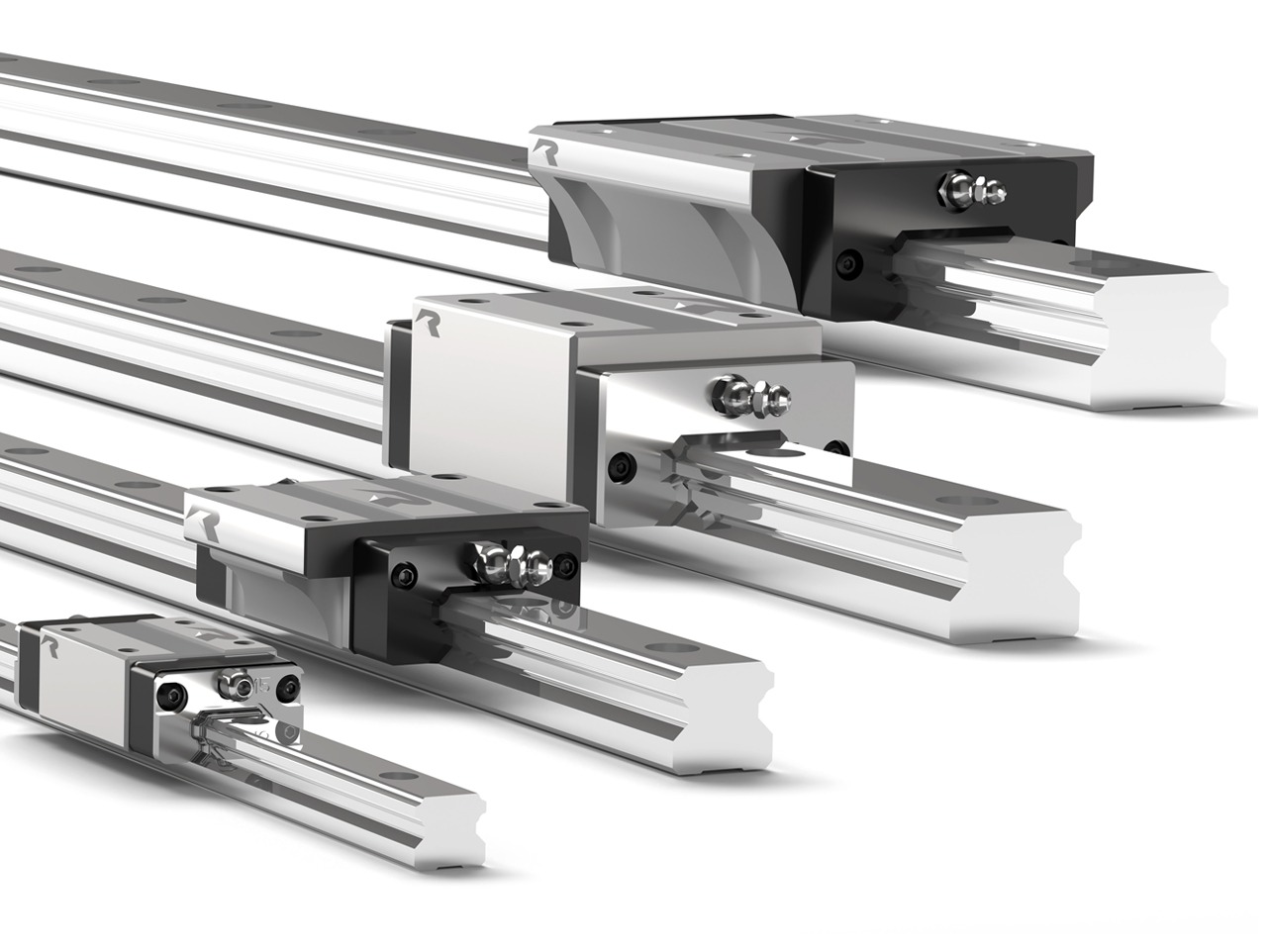

รางนำทางเชิงเส้นแบบลูกกลิ้ง

รางนำทางแบบลูกกลิ้งใช้ลูกกลิ้งทรงกระบอกแทนลูกเหล็ก ทำให้มีพื้นที่สัมผัสระหว่างตัวเลื่อนและรางนำทางมากขึ้น รางนำทางแบบลูกกลิ้งผสานความเร็วของรางนำทางแบบปกติเข้ากับความแข็งแรงและความสามารถในการรับน้ำหนักที่สูงกว่า ทำให้ได้รับความนิยมมากขึ้นในเครื่องกลึง CNC สมัยใหม่

ข้อดี:

• มีความแข็งแกร่งสูงกว่ารางลูกปืน
• ความสามารถในการรับน้ำหนักที่มากขึ้น
• การเคลื่อนไหวความเร็วสูงพร้อมความแม่นยำที่ยอดเยี่ยม
• ผิวชิ้นงานเรียบเนียนขึ้นระหว่างการกลึง

ข้อจำกัด:

• ต้นทุนการผลิตที่สูงขึ้น
• ข้อกำหนดการติดตั้งและการจัดแนวที่ซับซ้อนยิ่งขึ้น

แอปพลิเคชันที่เหมาะสมที่สุด:

• ชิ้นส่วนสแตนเลส
• ชิ้นส่วนอากาศยาน
• การผลิตแม่พิมพ์และดาย
• ชิ้นส่วนกลไกที่มีความแม่นยำสูง
• การผลิตที่มีประสิทธิภาพสูง

รางนำทางไฮโดรสแตติก

รางนำทางแบบไฮโดรสแตติกใช้ฟิล์มน้ำมันบางๆ ที่มีแรงดันสูงในการแยกพื้นผิวที่เคลื่อนที่และพื้นผิวที่อยู่กับที่ ทำให้ไม่มีการสัมผัสโดยตรงระหว่างโลหะกับโลหะ การออกแบบนี้ให้การเคลื่อนที่ที่ราบรื่นอย่างยิ่ง ความแม่นยำสูง และการสึกหรอน้อยที่สุด

ข้อดี:

• ความแม่นยำสูงมาก
• แทบไม่มีการสึกหรอทางกล
• ระบบลดแรงสั่นสะเทือนที่ยอดเยี่ยม
• เหมาะสำหรับการตัดเฉือนที่มีความแม่นยำสูงอย่างต่อเนื่อง

ข้อจำกัด:

• ต้นทุนการผลิตและการดำเนินงานสูง
• ระบบไฮดรอลิกที่ซับซ้อน
• ส่วนใหญ่ใช้กับเครื่องจักรเฉพาะทาง

แอปพลิเคชันที่เหมาะสมที่สุด:

• การกลึงความแม่นยำสูงพิเศษ
• ส่วนประกอบทางแสง
• ชิ้นส่วนที่มีความแม่นยำสูงสำหรับอุตสาหกรรมการบินและอวกาศ
• อุปกรณ์วิจัยและผลิตระดับสูง

รางนำทางแบบกล่องกับรางนำทางแบบเส้นตรง: แตกต่างกันอย่างไร?

รางนำทางแบบกล่องและรางนำทางแบบเส้นตรงเป็นระบบรางนำทางสองประเภทที่ใช้กันทั่วไปมากที่สุด เครื่องกลึง CNCไม่มีแบบใดดีกว่าแบบอื่นเสมอไป การเลือกที่เหมาะสมขึ้นอยู่กับลำดับความสำคัญของงานกลึงของคุณ หากคุณต้องการความแข็งแกร่งสูงสุดสำหรับการตัดชิ้นงานหนัก รางนำทางแบบกล่องจะเป็นตัวเลือกที่ดีกว่า หากความเร็วและประสิทธิภาพการผลิตเป็นสิ่งสำคัญของคุณ รางนำทางแบบเส้นตรงจะมีข้อดีที่ชัดเจนกว่า

คุณควรเลือกใช้รางนำทางแบบกล่องเมื่อใด?

รางนำทางแบบกล่องเป็นตัวเลือกที่ดีกว่าหากงานของคุณเกี่ยวข้องกับการตัดหนัก การตัดเฉือนแบบไม่ต่อเนื่อง หรือชิ้นงานขนาดใหญ่ ความแข็งแกร่งสูงและการลดแรงสั่นสะเทือนที่ดีเยี่ยมช่วยให้ประสิทธิภาพการทำงานมีเสถียรภาพเมื่อทำการตัดเฉือนเหล็ก เหล็กหล่อ และวัสดุแข็งอื่นๆ

คุณควรเลือกใช้รางนำทางเชิงเส้นเมื่อใด?

รางนำเชิงเส้นเหมาะอย่างยิ่งเมื่อความเร็ว ความแม่นยำ และประสิทธิภาพการผลิตเป็นสิ่งสำคัญที่สุดของคุณ มันทำงานได้ดีในการผลิตปริมาณมาก และนิยมใช้กับชิ้นส่วนอลูมิเนียม ชิ้นส่วนยานยนต์ และงานกลึงที่ต้องการความแม่นยำสูงอื่นๆ ซึ่งการเคลื่อนที่ของแกนอย่างรวดเร็วช่วยเพิ่มประสิทธิภาพ

รางนำทางแบบใดเหมาะสมที่สุดสำหรับการใช้งานตัดเฉือนแบบต่างๆ?

รางนำทางที่ดีที่สุดนั้นขึ้นอยู่กับวัสดุที่คุณใช้ในการตัดเฉือน แรงกดขณะตัด และเป้าหมายการผลิตของคุณ นี่คือคำแนะนำสั้นๆ ที่จะช่วยคุณเลือกรางนำทางที่เหมาะสมกับการใช้งานของคุณ

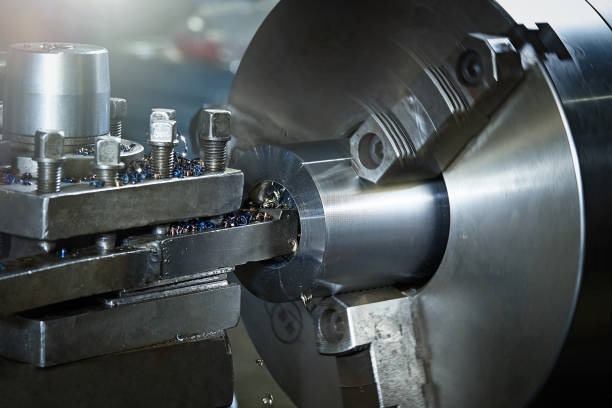

การกลึงเหล็กกล้าสำหรับงานหนัก

รางนำทางที่แนะนำ: รางนำทางแบบกล่อง

การตัดเหล็กหนักก่อให้เกิดแรงตัดและการสั่นสะเทือนสูง รางนำทางแบบกล่องให้ความแข็งแกร่งและเสถียรภาพที่จำเป็นสำหรับการตัดลึก การตัดเฉือนแบบไม่ต่อเนื่อง และอายุการใช้งานของเครื่องมือที่ยาวนาน

ชิ้นส่วนทั่วไป: เพลาขนาดใหญ่, หน้าแปลน, ตัววาล์ว, ชิ้นส่วนสำหรับรถไฟ

การตัดเฉือนอลูมิเนียมความเร็วสูง

รางนำทางที่แนะนำ: รางนำทางลูกบอลเชิงเส้น

การขึ้นรูปอลูมิเนียมเน้นความเร็วและประสิทธิภาพมากกว่าการตัดเฉือนหนักๆ รางนำลูกปืนเชิงเส้นช่วยให้การเคลื่อนที่ของแกนรวดเร็วและราบรื่น ช่วยลดเวลาในการทำงานแต่ละรอบในขณะที่ยังคงรักษาความแม่นยำที่ดีไว้ได้

ชิ้นส่วนทั่วไป: ชิ้นส่วนยานยนต์ ตัวเรือนอะลูมิเนียม เพลาความแม่นยำสูง

ชิ้นส่วนสแตนเลสที่มีความแม่นยำสูง

รางนำทางที่แนะนำ: รางนำทางเชิงเส้นแบบลูกกลิ้ง (Roller Linear Guideway)

เหล็กกล้าไร้สนิมต้องการทั้งความแข็งแกร่งและความแม่นยำ รางนำทางแบบลูกกลิ้งรับน้ำหนักได้มากกว่ารางนำทางแบบลูกบอล ในขณะที่ยังคงรักษาความแม่นยำในการกำหนดตำแหน่งสูง ทำให้เหมาะสำหรับงานที่ต้องการความแม่นยำสูง

ชิ้นส่วนทั่วไป: ชิ้นส่วนทางการแพทย์, อุปกรณ์สำหรับอุตสาหกรรมการบินและอวกาศ, ชิ้นส่วนเครื่องจักรกลที่มีความแม่นยำสูง

ชิ้นงานขนาดใหญ่

รางนำทางที่แนะนำ: รางนำทางแบบกล่อง

การกลึงชิ้นงานขนาดใหญ่และหนักต้องการการรองรับสูงสุดเพื่อป้องกันการสั่นสะเทือนและรักษาความแม่นยำ รางนำทางแบบกล่องจึงเหมาะสมกว่าสำหรับสภาวะที่ต้องการความแม่นยำสูงเช่นนี้

ชิ้นส่วนทั่วไป: ท่อขนาดใหญ่, ตัวเรือนแบริ่ง, ชิ้นส่วนสำหรับอุตสาหกรรมน้ำมันและก๊าซ

การผลิตปริมาณมาก

รางนำทางที่แนะนำ: รางนำทางแบบลูกบอลเชิงเส้น หรือ รางนำทางแบบลูกกลิ้งเชิงเส้น

สำหรับการผลิตอย่างต่อเนื่อง ความเร็วในการเคลื่อนที่สูงและความแม่นยำในการทำซ้ำเป็นสิ่งสำคัญ รางนำทางเชิงเส้นช่วยเพิ่มประสิทธิภาพในการตัดเฉือน ในขณะที่รางนำทางแบบลูกกลิ้งให้ความแข็งแกร่งเพิ่มเติมสำหรับสภาพแวดล้อมการผลิตที่ต้องการความแม่นยำสูง

ชิ้นส่วนทั่วไป: ชิ้นส่วนยานยนต์, ข้อต่อไฮดรอลิก, อุปกรณ์อิเล็กทรอนิกส์

วิธีเลือกรางนำทางที่เหมาะสมสำหรับเครื่องกลึง CNC ของคุณ?

การเลือกรางนำทางที่เหมาะสมไม่ได้หมายถึงการเลือกตัวเลือกที่ทันสมัยที่สุด แต่หมายถึงการเลือกเครื่องจักรให้ตรงกับความต้องการในการกลึงของคุณ ก่อนซื้อเครื่องกลึง CNC ควรพิจารณาปัจจัยสี่ประการนี้

พิจารณาวัสดุชิ้นงานของคุณ

วัสดุที่คุณใช้ในการตัดเฉือนมีอิทธิพลอย่างมากต่อการเลือกใช้รางนำทาง วัสดุแข็ง เช่น เหล็กและเหล็กหล่อ จะสร้างแรงตัดที่สูงกว่าและได้ประโยชน์จากความแข็งแรงของรางนำทางแบบกล่อง สำหรับอลูมิเนียมและวัสดุน้ำหนักเบาอื่นๆ รางนำทางแบบเส้นตรงสามารถให้ผลผลิตที่สูงกว่าโดยไม่ลดทอนความแม่นยำ

ประเมินภาระการตัดและรูปแบบการตัดเฉือน

ลองพิจารณาดูว่าคุณจะใช้เครื่องจักรอย่างไร หากงานของคุณส่วนใหญ่เกี่ยวข้องกับการกัดหยาบหนักๆ หรือการตัดแบบไม่ต่อเนื่อง รางนำทางแบบกล่องจะให้ความเสถียรที่ดีกว่า สำหรับงานตกแต่ง การตัดเบา หรือการตัดเฉือนความเร็วสูง รางนำทางแบบเส้นตรงหรือแบบลูกกลิ้งจะให้การเคลื่อนไหวที่ราบรื่นกว่าและเวลาในการทำงานที่เร็วกว่า

เลือกรางนำทางให้เหมาะสมกับปริมาณการผลิตของคุณ

การผลิตชิ้นงานหนักปริมาณน้อยและการผลิตชิ้นงานปริมาณมากมีความต้องการที่แตกต่างกัน รางนำทางแบบกล่องเหมาะสำหรับงานที่ต้องการความแข็งแกร่งสูงสุด ในขณะที่รางนำทางแบบเส้นตรงเหมาะสำหรับการผลิตต่อเนื่องที่เน้นความเร็วและประสิทธิภาพ รางนำทางแบบลูกกลิ้งให้ความสมดุลระหว่างทั้งสองแบบ

พิจารณาความแข็งแกร่งของเครื่องจักรในฐานะระบบโดยรวม

รางนำทางเป็นเพียงส่วนหนึ่งของประสิทธิภาพโดยรวมของเครื่องจักรเท่านั้น ฐานเครื่อง แกนหมุน สกรูบอล ระบบเซอร์โว และการออกแบบโครงสร้างโดยรวม ล้วนทำงานร่วมกันเพื่อกำหนดความแม่นยำและความเสถียรในการตัดเฉือน เครื่องกลึง CNC ที่ออกแบบมาอย่างดีจะผสมผสานรางนำทางที่เหมาะสมเข้ากับโครงสร้างเครื่องจักรที่แข็งแรง เพื่อให้ได้ประสิทธิภาพที่สม่ำเสมอในระยะยาว

คำถามที่พบบ่อย

1. รางนำทางแบบใดเหมาะสมกว่าสำหรับเครื่องกลึง CNC งานหนัก?

รางนำทางแบบกล่องโดยทั่วไปแล้วเป็นตัวเลือกที่ดีที่สุดสำหรับเครื่องกลึง CNC งานหนัก พื้นที่สัมผัสขนาดใหญ่ให้ความแข็งแกร่งและการลดแรงสั่นสะเทือนที่ดีเยี่ยม ทำให้เหมาะอย่างยิ่งสำหรับการกลึงหยาบ การตัดลึก และชิ้นงานเหล็กหรือเหล็กหล่อขนาดใหญ่

2. รางนำทางเชิงเส้นเหมาะสมสำหรับการกลึงเหล็กหรือไม่?

ใช่แล้ว รางนำทางเชิงเส้นสามารถใช้ในการกลึงเหล็กได้อย่างมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งสำหรับการตัดเบาถึงปานกลางและการผลิตความเร็วสูง อย่างไรก็ตาม หากงานของคุณเกี่ยวข้องกับการกลึงหยาบหนักๆ หรือการตัดที่ไม่ต่อเนื่องบ่อยครั้ง รางนำทางแบบกล่องมักจะเป็นตัวเลือกที่ดีกว่า

3. รางนำทางแบบลูกบอลและรางนำทางแบบลูกกลิ้งแตกต่างกันอย่างไร?

ทั้งสองเป็นระบบรางนำทางเชิงเส้น แต่ใช้ชิ้นส่วนกลิ้งที่แตกต่างกัน รางนำทางแบบลูกบอลให้แรงเสียดทานต่ำกว่าและมีความเร็วในการเคลื่อนที่สูงกว่า ในขณะที่รางนำทางแบบลูกกลิ้งให้ความแข็งแกร่งมากกว่า รับน้ำหนักได้สูงกว่า และมีเสถียรภาพที่ดีกว่าภายใต้สภาวะการตัดที่หนักหน่วงกว่า

4. รางนำทางแบบกล่องต้องการการบำรุงรักษามากกว่ารางนำทางแบบกล่องทั่วไปหรือไม่?

ใช่แล้ว รางนำทางแบบกล่องจำเป็นต้องได้รับการหล่อลื่นอย่างสม่ำเสมอเพื่อลดแรงเสียดทานและการสึกหรอ ด้วยการบำรุงรักษาที่เหมาะสม รางนำทางเหล่านี้จะมีความทนทานเป็นเลิศและสามารถรักษาความแม่นยำในการตัดเฉือนสูงได้เป็นเวลาหลายปี

5. รางนำทางแบบใดให้ความแม่นยำในการตัดเฉือนที่ดีที่สุด?

รางนำทางทุกประเภทสามารถให้ความแม่นยำสูงได้หากได้รับการออกแบบและบำรุงรักษาอย่างเหมาะสม สำหรับการตัดเฉือนที่แม่นยำด้วยความเร็วสูง รางนำทางแบบเส้นตรงและแบบลูกกลิ้งมักให้ประสิทธิภาพการกำหนดตำแหน่งที่ดีกว่า สำหรับการตัดเฉือนขนาดใหญ่ที่ความเสถียรมีความสำคัญ รางนำทางแบบกล่องมักให้ผลลัพธ์การตัดเฉือนที่สม่ำเสมอกว่า

6. เครื่องกลึง CNC เครื่องเดียวสามารถทำงานได้ทั้งการกลึงหยาบและการกลึงละเอียดหรือไม่?

ใช่แล้ว เครื่องกลึง CNC สมัยใหม่หลายรุ่นได้รับการออกแบบมาให้ทำงานได้ทั้งสองแบบ เครื่องจักรที่ติดตั้งรางนำทางแบบลูกกลิ้งจะให้ความสมดุลที่ดีระหว่างความแข็งแรง ความเร็ว และความแม่นยำ ในขณะที่เครื่องจักรที่ใช้รางนำทางแบบกล่องก็สามารถให้คุณภาพการตกแต่งที่ดีเยี่ยมหลังจากการกลึงหยาบหนักๆ ได้เช่นกัน หากตั้งค่าอย่างเหมาะสม

บทสรุป

รางนำทางที่เหมาะสมสามารถสร้างความแตกต่างอย่างมากต่อประสิทธิภาพ ความแม่นยำ และผลผลิตของการตัดเฉือน รางนำทางแบบกล่องเหมาะสำหรับการตัดงานหนัก ในขณะที่รางนำทางแบบเส้นตรงเหมาะสำหรับงานผลิตความเร็วสูงและความแม่นยำสูง รางนำทางแบบลูกกลิ้งให้ความสมดุลระหว่างทั้งสองแบบ

หากคุณกำลังเลือกเครื่องกลึง CNC ควรเลือกรางนำตามความต้องการในการใช้งาน ไม่ใช่แค่เลือกจากข้อมูลจำเพาะเท่านั้น ต้องการความช่วยเหลือในการหาเครื่องที่เหมาะสมหรือไม่? ติดต่อยางเซ่น เพื่อขอคำแนะนำจากผู้เชี่ยวชาญและโซลูชันเครื่องกลึง CNC ที่ปรับแต่งให้เหมาะสมกับการใช้งานของคุณ
