การเลือกกระบวนการตัดเฉือนที่เหมาะสมนั้นสำคัญกว่าที่ผู้ผลิตหลายรายตระหนัก กระบวนการที่ไม่ถูกต้องอาจเพิ่มต้นทุนการผลิต ลดความแม่นยำในการตัดเฉือน ลดอายุการใช้งานของเครื่องมือ และอาจทำให้ไม่สามารถผลิตชิ้นส่วนได้อย่างมีประสิทธิภาพ นั่นเป็นเหตุผลว่าทำไมการทำความเข้าใจการจำแนกประเภทของกระบวนการตัดเฉือนจึงเป็นขั้นตอนแรกสู่การตัดสินใจด้านการผลิตที่ดีขึ้น
ในคู่มือนี้ คุณจะได้เรียนรู้เกี่ยวกับกระบวนการตัดเฉือนหลักๆ ประเภทต่างๆ รวมถึง การกลึงแบบดั้งเดิม การกลึงโดยใช้สารขัด และการกลึงแบบไม่ดั้งเดิมนอกจากนี้ เราจะอธิบายว่าแต่ละกระบวนการใช้ในงานใด และวิธีการเลือกวิธีการตัดเฉือนที่เหมาะสมสำหรับวัสดุ การออกแบบชิ้นส่วน และข้อกำหนดการผลิตที่แตกต่างกัน
กระบวนการกลึงเป็นวิธีการผลิตที่กำจัดวัสดุออกจากชิ้นงานเพื่อให้ได้รูปทรง ขนาด และผิวสำเร็จตามที่ต้องการ กระบวนการนี้ใช้กันอย่างแพร่หลายในการผลิตชิ้นส่วนโลหะและพลาสติกที่มีความแม่นยำสูงสำหรับอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมการบินและอวกาศ ยานยนต์ การผลิตแม่พิมพ์ และการผลิตอุปกรณ์ทางการแพทย์
การผลิตด้วยเครื่องจักรสมัยใหม่ประกอบด้วยหลากหลายรูปแบบ ประเภทของกระบวนการตัดเฉือนตั้งแต่กรรมวิธีตัดแบบดั้งเดิม เช่น การกลึงและการกัด ไปจนถึงกระบวนการขั้นสูง เช่น การตัดด้วยไฟฟ้า (EDM) และการตัดเฉือนด้วยเลเซอร์ แต่ละกระบวนการมีข้อดีของตัวเอง ทำให้เหมาะสำหรับวัสดุ รูปทรงชิ้นส่วน และข้อกำหนดในการตัดเฉือนที่แตกต่างกัน
มีหลายวิธีในการจำแนกประเภทกระบวนการตัดเฉือน แต่โดยทั่วไปแล้ววิธีการที่ใช้กันมากที่สุดคือการจำแนกตามวิธีการกำจัดวัสดุออกจากชิ้นงาน โดยใช้วิธีนี้ กระบวนการตัดเฉือนโดยทั่วไปจะแบ่งออกเป็นสามประเภทหลัก:
แต่ละประเภทได้รับการออกแบบมาสำหรับวัสดุ รูปทรงชิ้นส่วน ข้อกำหนดด้านความแม่นยำ และการใช้งานในกระบวนการผลิตที่แตกต่างกัน
การตัดเฉือนแบบดั้งเดิมเป็นการกำจัดวัสดุโดยการสัมผัสโดยตรงระหว่างเครื่องมือตัดกับชิ้นงาน เป็นวิธีการตัดเฉือนที่ใช้กันอย่างแพร่หลายที่สุด เนื่องจากมีประสิทธิภาพสูง ความแม่นยำคงที่ และต้นทุนการผลิตที่คุ้มค่า กระบวนการเหล่านี้เหมาะสำหรับโลหะและพลาสติกวิศวกรรมส่วนใหญ่ และมักดำเนินการบนเครื่องจักร เครื่องกลึง CNCศูนย์เครื่องจักรกล และ เครื่องเจาะ.

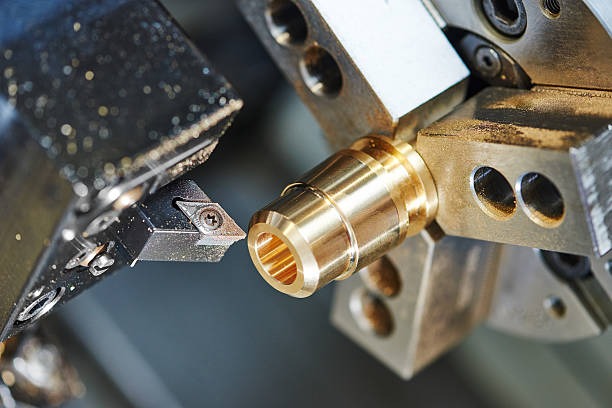

การกลึงเป็นกระบวนการที่ใช้ในการขึ้นรูปชิ้นงานหมุนให้เป็นรูปทรงกระบอก เหมาะอย่างยิ่งสำหรับการผลิตเพลา บูช หมุด เกลียว และชิ้นส่วนกลมอื่นๆ ที่ต้องการความแม่นยำสูงและพื้นผิวเรียบ
การกัดขึ้นรูปใช้เครื่องมือตัดแบบหมุนเพื่อขึ้นรูปพื้นผิวเรียบ ร่อง ช่อง รู และรูปทรงสามมิติที่ซับซ้อน เป็นหนึ่งในกระบวนการขึ้นรูปที่ใช้งานได้หลากหลายที่สุดและใช้กันอย่างแพร่หลายในการผลิตแม่พิมพ์ อุตสาหกรรมอากาศยาน ยานยนต์ และการผลิตทั่วไป
การเจาะรูจะสร้างรูทรงกลมที่แม่นยำสำหรับสลักเกลียว ตัวยึด ช่องระบายความร้อน และชิ้นส่วนประกอบต่างๆ โดยมักจะเป็นขั้นตอนแรกก่อนการตอกเกลียว การคว้าน หรือการเจาะรูขนาดใหญ่

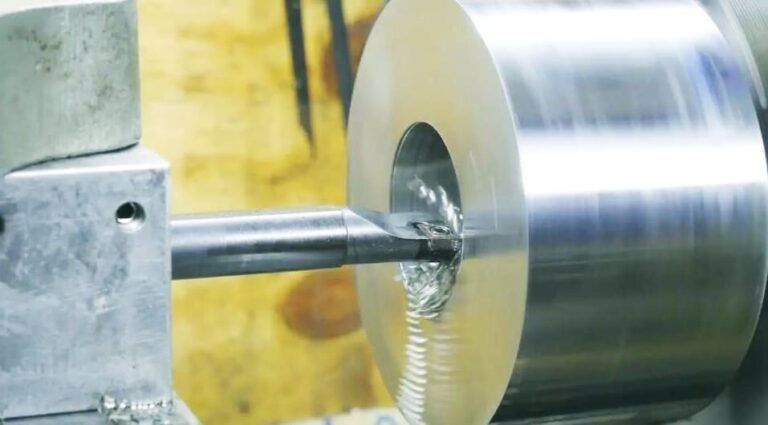

การคว้านช่วยปรับปรุงขนาด ความกลม และความเรียบของพื้นผิวของรูที่เจาะไว้ล่วงหน้า มักใช้กับที่นั่งแบริ่ง บล็อกเครื่องยนต์ กระบอกไฮดรอลิก และชิ้นส่วนอื่นๆ ที่ต้องการความแม่นยำสูงของรู
การคว้านรูเป็นการตกแต่งขั้นสุดท้ายโดยการกำจัดวัสดุจำนวนเล็กน้อยออกจากรูที่มีอยู่ เพื่อให้ได้ความคลาดเคลื่อนที่แคบลงและพื้นผิวที่เรียบเนียนขึ้น มักใช้กับชิ้นส่วนประกอบที่มีความแม่นยำสูง

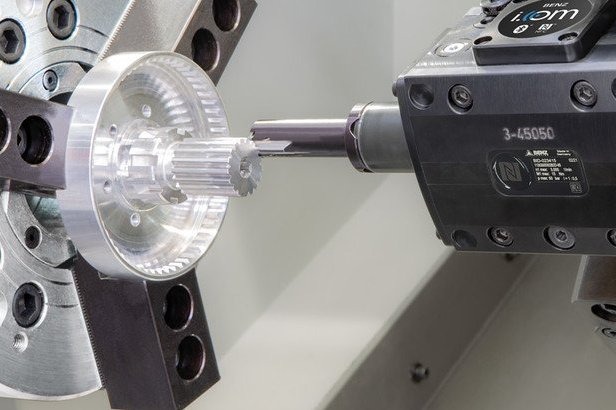

การเจาะรูด้วยเครื่องมือตัดหลายฟันเป็นการกำจัดวัสดุในครั้งเดียว มีประสิทธิภาพสูงในการผลิตร่องลิ่ม ร่องฟัน โปรไฟล์ภายใน และคุณลักษณะอื่นๆ ที่ต้องการทำซ้ำได้ในการผลิตจำนวนมาก
แตกต่างจากการตัดเฉือนแบบดั้งเดิม การตัดเฉือนด้วยสารขัดถูจะใช้สารขัดถูในการกำจัดวัสดุแทนเครื่องมือตัดแบบมาตรฐาน กระบวนการเหล่านี้ส่วนใหญ่ใช้เป็นขั้นตอนการตกแต่งขั้นสุดท้ายเพื่อให้ได้ค่าความคลาดเคลื่อนที่แคบลง ผิวงานที่เรียบเนียนขึ้น และความแม่นยำของมิติที่สูงขึ้น
การเจียรเป็นการใช้ล้อขัดหมุนเพื่อขจัดวัสดุออกจากชิ้นงานในปริมาณเล็กน้อย วิธีการนี้ใช้กันอย่างแพร่หลายในการตกแต่งผิวเหล็กชุบแข็ง แม่พิมพ์ที่มีความแม่นยำสูง เฟือง ชิ้นส่วนตลับลูกปืน และชิ้นส่วนอื่นๆ ที่ต้องการความแม่นยำและคุณภาพพื้นผิวที่ดีเยี่ยม

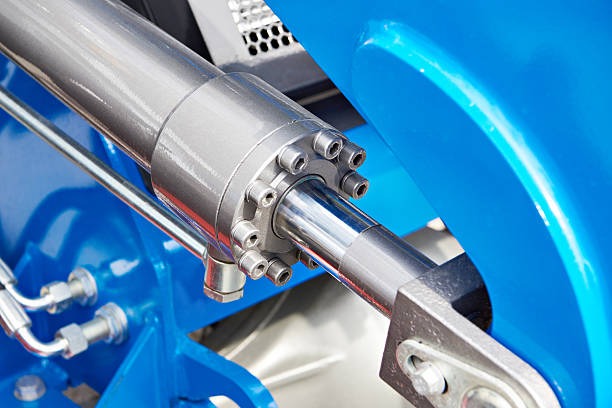

การขัดเงาเป็นกระบวนการที่ใช้เพื่อปรับปรุงรูปทรงเรขาคณิตและผิวสัมผัสของรูภายใน โดยทั่วไปจะใช้กับกระบอกสูบเครื่องยนต์ กระบอกสูบไฮดรอลิก และรูเจาะที่มีความแม่นยำสูง ซึ่งพื้นผิวเรียบและขนาดที่แม่นยำเป็นสิ่งสำคัญ

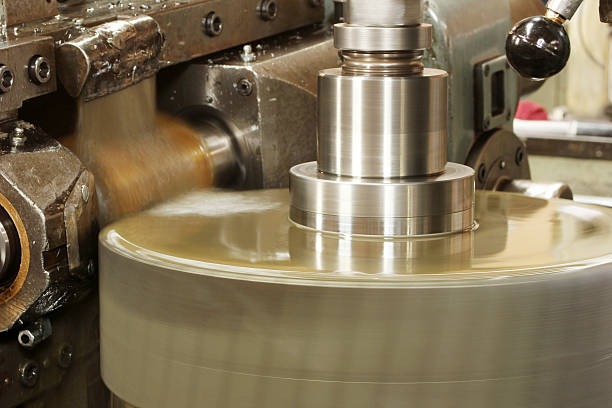

การขัดเงาเป็นกระบวนการตกแต่งพื้นผิวที่มีความแม่นยำสูงมาก โดยใช้สารขัดละเอียดเพื่อสร้างพื้นผิวที่เรียบและเนียนเป็นพิเศษ มักใช้กับชิ้นส่วนทางแสง พื้นผิวสำหรับการปิดผนึก เกจวัด และชิ้นส่วนที่มีความแม่นยำสูงอื่นๆ
การตัดเฉือนแบบไม่ดั้งเดิมเป็นการกำจัดวัสดุโดยไม่ต้องมีการสัมผัสโดยตรงระหว่างเครื่องมือตัดแบบเดิมกับชิ้นงาน แต่จะใช้พลังงานไฟฟ้า ความร้อน หรือแรงดันสูงในการตัดเฉือนวัสดุแข็ง ชิ้นส่วนที่ละเอียดอ่อน หรือรูปทรงเรขาคณิตที่ซับซ้อน ซึ่งยากต่อการผลิตด้วยการตัดเฉือนแบบดั้งเดิม กระบวนการเหล่านี้ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการบินและอวกาศ การแพทย์ อิเล็กทรอนิกส์ และการผลิตแม่พิมพ์
การตัดเฉือนด้วยไฟฟ้า (EDM) กำจัดวัสดุโดยใช้ประกายไฟไฟฟ้าที่ควบคุมได้ระหว่างอิเล็กโทรดกับชิ้นงาน เหมาะอย่างยิ่งสำหรับการตัดเฉือนเหล็กกล้าชุบแข็ง โพรงแม่พิมพ์ที่ซับซ้อน มุมภายในที่คม และรูปทรงที่ซับซ้อนโดยไม่ต้องใช้แรงตัด
เครื่องตัดลวด EDM ใช้ลวดอิเล็กโทรดที่เคลื่อนที่อย่างต่อเนื่องเพื่อตัดรูปทรงที่แม่นยำและร่องแคบๆ โดยทั่วไปใช้สำหรับแม่พิมพ์ เจาะ เครื่องมือที่มีความแม่นยำ และชิ้นส่วนที่ต้องการความคลาดเคลื่อนที่แคบมาก

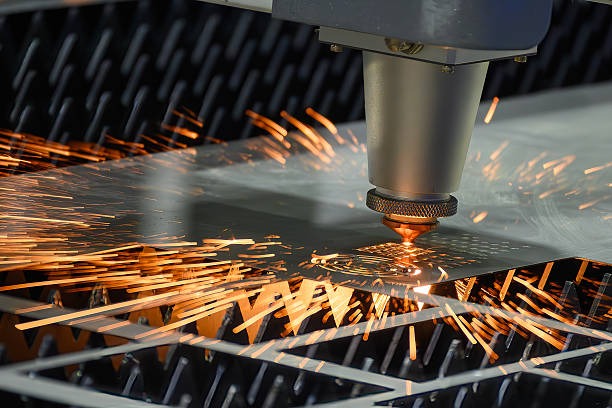

การตัดเฉือนด้วยเลเซอร์ใช้ลำแสงเลเซอร์ที่โฟกัสเพื่อตัด เจาะ หรือแกะสลักวัสดุด้วยความแม่นยำสูง เหมาะอย่างยิ่งสำหรับโลหะบาง ชิ้นส่วนขนาดเล็ก อุปกรณ์ทางการแพทย์ และชิ้นส่วนอิเล็กทรอนิกส์ที่ต้องการการบิดเบี้ยวจากความร้อนน้อยที่สุด
การตัดด้วยระบบวอเตอร์เจ็ทเป็นการกำจัดวัสดุโดยใช้กระแสน้ำแรงดันสูงผสมกับอนุภาคขัดถู เนื่องจากไม่ก่อให้เกิดบริเวณที่ได้รับผลกระทบจากความร้อน จึงเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการตัดโลหะ วัสดุผสม เซรามิก แก้ว และวัสดุที่ไวต่อความร้อน ในขณะที่ยังคงรักษาคุณภาพของขอบชิ้นงานได้อย่างดีเยี่ยม
การจำแนกประเภทการตัดเฉือนแต่ละแบบมีจุดแข็งของตนเองและได้รับการออกแบบมาเพื่อตอบสนองความต้องการในการผลิตที่แตกต่างกัน ตารางด้านล่างนี้เปรียบเทียบสามประเภทหลักเพื่อช่วยให้คุณเข้าใจความแตกต่างได้อย่างรวดเร็ว
การจำแนกประเภท | กระบวนการทั่วไป | เหมาะสำหรับ | ข้อดีหลักๆ | ข้อจำกัด |
การกลึงแบบดั้งเดิม | การกลึง การกัด การเจาะ การคว้าน | งานตัดโลหะทั่วไป ประสิทธิภาพการผลิตสูง | คุ้มค่า ใช้งานได้หลากหลาย เหมาะสำหรับวัสดุส่วนใหญ่ | มีข้อจำกัดเมื่อใช้ในการกลึงวัสดุที่แข็งมากหรือชิ้นงานที่มีรายละเอียดซับซ้อน |
การกลึงด้วยสารขัดถู | การเจียร การลับคม การขัดเงา | การตกแต่งผิวด้วยความแม่นยำสูงและคุณภาพพื้นผิวที่เหนือกว่า | ความแม่นยำและผิวสำเร็จที่ยอดเยี่ยม | อัตราการกำจัดวัสดุต่ำ ส่วนใหญ่ใช้เป็นกระบวนการตกแต่งผิวงาน |
การกลึงแบบไม่ดั้งเดิม | การตัดด้วยไฟฟ้า (EDM), การตัดด้วยลวด EDM, การตัดด้วยเลเซอร์, การตัดด้วยน้ำแรงดันสูง | วัสดุแข็ง รูปทรงเรขาคณิตที่ซับซ้อน ชิ้นส่วนที่บอบบาง | สามารถขึ้นรูปวัสดุที่ยากต่อการใช้งานและรูปทรงที่ซับซ้อนได้ | ต้นทุนอุปกรณ์ที่สูงขึ้นและความเร็วในการตัดเฉือนที่ช้าลงสำหรับบางการใช้งาน |
กระบวนการตัดเฉือนที่ดีที่สุดนั้นขึ้นอยู่กับวัสดุ รูปทรงของชิ้นส่วน ข้อกำหนดด้านความคลาดเคลื่อน การตกแต่งพื้นผิว และปริมาณการผลิต ในโครงการผลิตหลายๆ โครงการ มักมีการผสมผสานกระบวนการตัดเฉือนหลายแบบเข้าด้วยกันเพื่อให้ได้ความสมดุลที่ดีที่สุดระหว่างคุณภาพ ประสิทธิภาพ และต้นทุน
ไม่มีกระบวนการขึ้นรูปชิ้นงานใดที่เหมาะสมที่สุดสำหรับทุกโครงการ การเลือกกระบวนการที่เหมาะสมขึ้นอยู่กับการออกแบบชิ้นงาน วัสดุ ข้อกำหนดด้านคุณภาพ และเป้าหมายการผลิต ก่อนเลือกกระบวนการขึ้นรูปชิ้นงาน ควรพิจารณาปัจจัยต่อไปนี้
วัสดุแต่ละชนิดต้องการวิธีการขึ้นรูปที่แตกต่างกัน อลูมิเนียมและเหล็กกล้าอ่อนสามารถขึ้นรูปได้ง่ายด้วยกระบวนการทั่วไป เช่น การกัดและการกลึง ในทางตรงกันข้าม เหล็กกล้าชุบแข็ง ไทเทเนียม เซรามิก และวัสดุผสม อาจต้องใช้การเจียร การตัดด้วยไฟฟ้า (EDM) หรือการตัดด้วยน้ำแรงดันสูงเพื่อให้ได้ผลลัพธ์ที่ต้องการ
โดยทั่วไปแล้ว ชิ้นส่วนทรงกระบอกแบบเรียง่ายจะผลิตโดยการกลึง ในขณะที่พื้นผิวเรียบ ร่อง และรูปทรงเรขาคณิต 3 มิติที่ซับซ้อนจะเหมาะกับการกัดมากกว่า ชิ้นส่วนที่มีรูปทรงภายในที่ซับซ้อนหรือมุมแหลมมักต้องใช้เครื่องตัดลวด EDM หรือกระบวนการตัดเฉือนแบบไม่ดั้งเดิมอื่นๆ
หากยอมรับความแม่นยำของขนาดมาตรฐานได้ การกลึงแบบดั้งเดิมมักเป็นตัวเลือกที่ประหยัดที่สุด แต่หากต้องการความคลาดเคลื่อนที่แม่นยำมาก หรือผิวสำเร็จที่เหนือกว่า อาจจำเป็นต้องใช้กระบวนการตกแต่งผิวเพิ่มเติม เช่น การเจียร การขัดเงา หรือการขัดละเอียด
ปริมาณการผลิตก็มีผลต่อการเลือกกระบวนการผลิตเช่นกัน การตัดเฉือนแบบดั้งเดิมเหมาะสำหรับงานผลิตปริมาณน้อยและปริมาณมากส่วนใหญ่ เนื่องจากมีประสิทธิภาพและต้นทุนการดำเนินงานต่ำ การตัดเฉือนแบบไม่ดั้งเดิมมักถูกเลือกใช้เมื่อวิธีการแบบดั้งเดิมไม่สามารถให้รูปทรงหรือคุณสมบัติของวัสดุที่ต้องการได้ แม้ว่าอาจจะมีต้นทุนการตัดเฉือนที่สูงกว่าก็ตาม
1. กระบวนการตัดเฉือนแบบใดที่ใช้กันมากที่สุด?
การกลึงแบบดั้งเดิมเป็นประเภทที่ใช้กันอย่างแพร่หลายที่สุด กระบวนการต่างๆ เช่น การกลึง การกัด การเจาะ และการคว้าน เหมาะสำหรับงานผลิตส่วนใหญ่ เนื่องจากให้ประสิทธิภาพสูง ความแม่นยำที่เชื่อถือได้ และต้นทุนการผลิตที่คุ้มค่า
2. ความแตกต่างระหว่างการตัดเฉือนแบบดั้งเดิมและการตัดเฉือนแบบไม่ดั้งเดิมคืออะไร?
การตัดเฉือนแบบดั้งเดิมจะกำจัดวัสดุโดยการสัมผัสโดยตรงระหว่างเครื่องมือตัดกับชิ้นงาน ส่วนการตัดเฉือนแบบไม่ดั้งเดิมนั้นใช้พลังงานไฟฟ้า ความร้อน หรือแรงดันสูง ทำให้เหมาะสำหรับการตัดเฉือนวัสดุแข็ง รูปทรงเรขาคณิตที่ซับซ้อน และชิ้นส่วนที่ละเอียดอ่อน
3. กระบวนการตัดเฉือนแบบใดให้ผิวสำเร็จที่ดีที่สุด?
โดยทั่วไปแล้ว การเจียร การขัดเงา และการขัดละเอียด จะให้ผิวสำเร็จและขนาดที่แม่นยำที่สุด กระบวนการขึ้นรูปด้วยสารขัดเหล่านี้มักใช้เป็นขั้นตอนการตกแต่งขั้นสุดท้ายหลังจากกระบวนการขึ้นรูปทั่วไป
4. ชิ้นส่วนหนึ่งชิ้นสามารถต้องผ่านกระบวนการกลึงหลายขั้นตอนได้หรือไม่?
ใช่แล้ว ชิ้นส่วนที่มีความแม่นยำสูงหลายชิ้นผลิตขึ้นโดยใช้กระบวนการกลึงหลายขั้นตอนร่วมกัน ตัวอย่างเช่น ชิ้นส่วนอาจถูกกัดขึ้นรูปเพื่อสร้างรูปทรงพื้นฐาน เจาะเพื่อสร้างรู และจากนั้นจึงทำการเจียรเพื่อให้ได้ค่าความคลาดเคลื่อนที่แม่นยำยิ่งขึ้นและพื้นผิวที่เรียบเนียนขึ้น
5. ฉันจะเลือกกระบวนการตัดเฉือนที่เหมาะสมได้อย่างไร?
กระบวนการตัดเฉือนที่ดีที่สุดนั้นขึ้นอยู่กับหลายปัจจัย รวมถึงวัสดุของชิ้นงาน รูปทรงของชิ้นส่วน ความคลาดเคลื่อนที่ต้องการ การตกแต่งพื้นผิว ปริมาณการผลิต และงบประมาณ การประเมินความต้องการเหล่านี้ร่วมกันจะช่วยให้คุณเลือกโซลูชันการตัดเฉือนที่มีประสิทธิภาพและคุ้มค่าที่สุด
