เหตุใดการทดสอบด้วยลูกบอลจึงมีความสำคัญมากสำหรับการตัดเฉือนด้วยเครื่อง CNC?

กระบวนการผลิตด้วยเครื่องจักร CNC สมัยใหม่นั้นต้องการความแม่นยำเป็นอย่างยิ่ง อุตสาหกรรมการบินและอวกาศ ยานยนต์ การแพทย์ และการผลิตแม่พิมพ์ ต่างต้องการชิ้นส่วนที่มีขนาดตรงตามข้อกำหนดอย่างแม่นยำและมีคุณภาพพื้นผิวที่ยอดเยี่ยม

ความคลาดเคลื่อนเล็กน้อยจากข้อกำหนดของเครื่อง CNC อาจนำไปสู่ข้อบกพร่องของผลิตภัณฑ์ ซึ่งส่งผลให้สิ้นเปลืองวัสดุและเกิดความล่าช้าในการผลิต ผู้ผลิตจึงใช้การทดสอบด้วยลูกบอลเหล็กเพื่อรักษาความแม่นยำของเครื่อง CNC ซึ่งเป็นสิ่งจำเป็นสำหรับการทำงานของเครื่องจักร

การทดสอบบอลบาร์ช่วยให้ผู้ผลิตค้นพบข้อบกพร่องของเครื่องจักร ซึ่งจำเป็นต่อการรักษาประสิทธิภาพของเครื่องจักร และค้นพบความผิดพลาดทางกลไกที่อาจเป็นอันตรายต่อกระบวนการผลิต ผู้ผลิตที่ทำการทดสอบบอลบาร์เป็นประจำจะได้รับความแม่นยำในการผลิตที่ดีขึ้น ลดเวลาหยุดทำงานของเครื่องจักร และเพิ่มประสิทธิภาพการดำเนินงานในระยะยาว

การทดสอบ Ball Bar ในเครื่อง CNC คืออะไร?

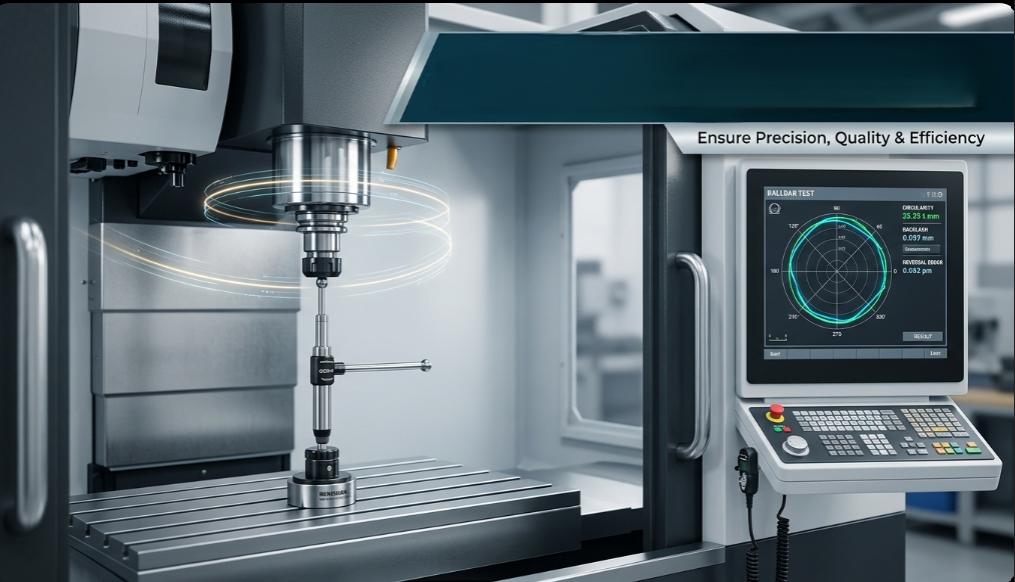

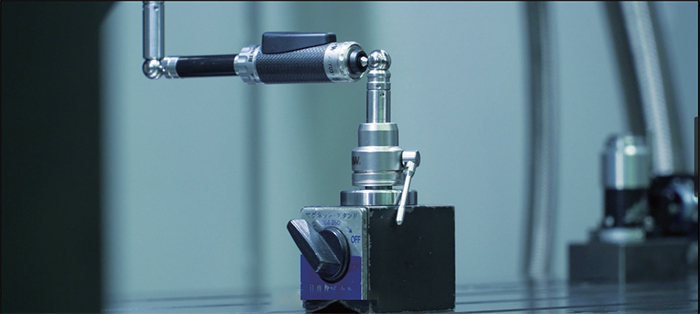

กระบวนการทดสอบใช้บอลบาร์ ซึ่งทำหน้าที่เป็นเครื่องมือวัดเฉพาะทางเพื่อประเมินความแม่นยำของการเคลื่อนที่แบบวงกลมของเครื่องจักร ระบบบอลบาร์ประกอบด้วยลูกบอลความแม่นยำสูงสองลูกที่เชื่อมต่อกันด้วยแท่งยืดหดได้ ซึ่งมีเซ็นเซอร์ในตัว ลูกบอลลูกหนึ่งเชื่อมต่อกับแท่นเครื่องจักร ในขณะที่ลูกบอลอีกลูกหนึ่งเชื่อมต่อกับแกนหมุน

เครื่องจักร CNC ทำงานโดยเคลื่อนที่เป็นวงกลมระหว่างการทดสอบ ซึ่งจำเป็นต้องใช้แท่งวัดระยะ (ballbar) เพื่อวัดค่าเบี่ยงเบนทั้งหมดจากรูปแบบวงกลมที่สมบูรณ์แบบ ระบบนี้ช่วยให้ผู้ปฏิบัติงานและทีมงานซ่อมบำรุงสามารถประเมินสภาพปัจจุบันของเครื่องจักร CNC ได้ พวกเขาสามารถดำเนินการบำรุงรักษาเพื่อป้องกันไม่ให้ปัญหาลุกลาม การทดสอบด้วยแท่งวัดระยะ (ballbar testing) ได้กลายเป็นส่วนสำคัญของการบำรุงรักษาเชิงป้องกันในโรงงานผลิตชิ้นส่วนโลหะสมัยใหม่ เนื่องจากให้การวิเคราะห์ประสิทธิภาพของเครื่องจักรที่รวดเร็ว แม่นยำ และเชื่อถือได้

เหตุใดความแม่นยำจึงมีความสำคัญในเครื่องจักร CNC

ความแม่นยำของการตัดเฉือนด้วยเครื่อง CNC เป็นตัวกำหนดคุณภาพ การทำงาน และความน่าเชื่อถือของชิ้นส่วนที่ผลิตขึ้นทั้งหมด อุตสาหกรรมการผลิตด้านการบินและอวกาศและการแพทย์ต้องการชิ้นส่วนที่มีความแม่นยำระดับไมครอน เนื่องจากความคลาดเคลื่อนเพียงเล็กน้อยก็อาจนำไปสู่ความล้มเหลวของชิ้นส่วนได้ ศูนย์เครื่องจักรกลซีเอ็นซี ประสบปัญหาด้านการผลิตเนื่องจากความแม่นยำไม่เพียงพอ ส่งผลให้เกิดปัญหาในการดำเนินงานหลายประการ ได้แก่:

• ขนาดที่ไม่สอดคล้องกัน

• พื้นผิวไม่เรียบร้อย

• การประกอบที่ไม่ถูกต้อง

• อัตราของเสียที่เพิ่มขึ้น

• ต้นทุนการผลิตที่สูงขึ้น

ความเร็วในการผลิตและประสิทธิภาพการทำงานของระบบขึ้นอยู่กับความแม่นยำ เครื่องจักรที่มีความแม่นยำในการกำหนดตำแหน่งที่เสถียรสามารถทำงานที่อัตราการป้อนที่สูงขึ้นได้ในขณะที่ยังคงรักษามาตรฐานคุณภาพไว้ได้

ระบบนี้ช่วยเพิ่มผลผลิตได้มากขึ้นโดยการลดเวลาในการทำงานและเพิ่มประสิทธิภาพกิจกรรมการดำเนินงานทั้งหมด ความจำเป็นในการรักษาความแม่นยำของเครื่องจักร CNC นั้นมีอยู่สำหรับผู้ผลิตชิ้นส่วนที่มีมูลค่าสูง ถือเป็นข้อกำหนดพื้นฐานที่ธุรกิจต้องปฏิบัติตามเพื่อตอบสนองความต้องการของลูกค้า ในขณะเดียวกันก็ลดของเสียและรักษาความสามารถในการแข่งขันในอุตสาหกรรมของตน

วิธีการทำงานของการทดสอบ Ballbar

เครื่องจักร CNC ผ่านการทดสอบด้วยแท่งลูกบอลเพื่อวัดความสามารถในการทำงานแบบการเคลื่อนที่แบบวงกลม กระบวนการผลิตต้องใช้เทคนิคการเคลื่อนที่แบบวงกลม เนื่องจากวิธีการเหล่านี้ช่วยตรวจจับข้อผิดพลาดของเครื่องจักรได้อย่างมีประสิทธิภาพ ขั้นตอนการทดสอบเกี่ยวข้องกับการที่แกนหมุนของเครื่องจักรเคลื่อนที่แบบวงกลม ในขณะที่แท่งลูกบอลติดตามช่องว่างระหว่างลูกบอลสองลูกที่มีความแม่นยำ

เมื่อเครื่องจักรทำงานด้วยความแม่นยำสูงสุด รูปทรงที่บันทึกไว้จะแสดงเป็นวงกลมที่สมบูรณ์แบบ รูปแบบวงกลมแสดงถึงความไม่สมบูรณ์ของเครื่องจักร ซึ่งนำไปสู่การเกิดข้อบกพร่องในการออกแบบ ซอฟต์แวร์จะตรวจจับความผิดเพี้ยนเหล่านี้และระบุว่าปัญหาทางกลไกหรือปัญหาการควบคุมใดบ้างที่ต้องได้รับการแก้ไข

กระบวนการทดสอบให้ผลลัพธ์ที่รวดเร็ว ใช้เวลาเพียงไม่กี่นาทีในการดำเนินการ แต่ให้รายละเอียดที่ครอบคลุมเกี่ยวกับสถานะการทำงานของเครื่องจักร การทดสอบ Ballbar สามารถตรวจจับข้อผิดพลาดได้ใน:

ข้อผิดพลาดทั่วไปของเครื่องจักร CNC ที่ตรวจพบได้ด้วยการทดสอบบอลบาร์

ข้อผิดพลาดการย้อนกลับ

การคลายตัว (Backlash) เกิดจากช่องว่างมากเกินไประหว่างชิ้นส่วนทางกล ซึ่งรวมถึงทั้งสกรูบอลและกลไกขับเคลื่อน สภาวะนี้ทำให้เกิดความล่าช้าในการเคลื่อนที่ของแกน เนื่องจากเครื่องจักรต้องใช้เวลาในการเปลี่ยนทิศทางการเคลื่อนที่ ส่งผลให้เกิดข้อผิดพลาดระหว่างการทำงาน การทดสอบบอลบาร์ช่วยให้สามารถวัดระดับการคลายตัวได้อย่างแม่นยำ ซึ่งจะช่วยระบุความจำเป็นในการปรับเปลี่ยนเครื่องจักรหรือการเปลี่ยนชิ้นส่วน

เซอร์โวไม่ตรงกัน

ระบบเซอร์โว ควบคุมการเคลื่อนที่ของแกนในเครื่อง CNC การตัดชิ้นงานต้องใช้มอเตอร์เซอร์โวทุกตัวทำงานด้วยความเร็วเท่ากัน เพราะหากความเร็วแตกต่างกันเล็กน้อย จะทำให้เครื่องจักรสูญเสียการทำงานที่ประสานกัน

ความไม่ตรงกันของเซอร์โวทำให้เกิดปัญหาหลักสองประการ ได้แก่ การเคลื่อนที่ของเครื่องจักรที่ไม่สม่ำเสมอและการประมาณค่าที่ไม่ถูกต้อง ส่งผลให้เกิดข้อบกพร่องที่มองเห็นได้ระหว่างการตัดเฉือน การวิเคราะห์ด้วยบอลบาร์เป็นวิธีการที่รวดเร็วในการระบุความคลาดเคลื่อนเหล่านี้

การเบี่ยงเบนแกน

ข้อผิดพลาดเรื่องความตั้งฉากของแกนเกิดขึ้นเมื่อแกนของเครื่องจักรไม่ได้อยู่ในแนวเดียวกันอย่างสมบูรณ์ การที่แกนของเครื่องจักรไม่อยู่ในแนวเดียวกันจะส่งผลต่อความแม่นยำทางเรขาคณิตและสร้างอุปสรรคในการทำงานขึ้นรูปชิ้นงานตามรูปทรง การทดสอบด้วยลูกบอลเหล็กอย่างสม่ำเสมอจะช่วยรักษาการจัดแนวแกนให้อยู่ในขอบเขตความคลาดเคลื่อนที่กำหนดไว้

การสั่นสะเทือนและความหลวมทางกลไก

การสั่นสะเทือนในเครื่องจักรลดความเสถียรในการตัด ซึ่งส่งผลให้ผิวงานไม่เรียบเนียน การมีชิ้นส่วนหลวมในเครื่องจักรทำให้เครื่องมือเสื่อมสภาพเร็วขึ้นและยังทำลายระบบแกนหมุนอีกด้วย การทดสอบด้วยลูกบอลเหล็กช่วยตรวจจับความไม่เสถียรทางกลและรูปแบบการสั่นสะเทือนก่อนที่จะนำไปสู่ปัญหาการผลิตที่สำคัญ

ประโยชน์ของการทดสอบบอลบาร์สำหรับเครื่องจักร CNC

ปรับปรุงความแม่นยำในการกลึง

การทดสอบด้วยลูกบอลช่วยรักษาความแม่นยำของเครื่องจักรโดยการตรวจจับข้อผิดพลาดในการกำหนดตำแหน่งในขั้นตอนเริ่มต้น กระบวนการนี้ช่วยเพิ่มความแม่นยำของขนาดและปรับปรุงคุณภาพโดยรวมของการตัดเฉือน

ผิวสำเร็จที่ดีกว่า

เครื่องจักรทำงานได้อย่างเสถียร ส่งผลให้การสั่นสะเทือนและเสียงดังขณะตัดลดลง กระบวนการตัดนี้ทำให้ได้พื้นผิวที่เรียบเนียนยิ่งขึ้นสำหรับชิ้นส่วนที่ผ่านการกลึง

ลดอัตราของเสีย

การทำงานของเครื่องจักรอย่างถูกต้องจะช่วยลดจำนวนสินค้าที่ชำรุด กระบวนการนี้ช่วยลดของเสียและลดต้นทุนการผลิตโดยรวม

การวินิจฉัยการบำรุงรักษาที่รวดเร็วยิ่งขึ้น

วิธีการแก้ไขปัญหาแบบเดิมๆ ต้องใช้เวลานานในการดำเนินการ ทีมซ่อมบำรุงสามารถใช้การทดสอบบอลบาร์ ซึ่งช่วยระบุปัญหาได้อย่างรวดเร็วด้วยความสามารถในการวินิจฉัยที่ครอบคลุม

ความน่าเชื่อถือของเครื่องจักรที่เพิ่มขึ้น

กระบวนการตรวจสอบเครื่องจักรอย่างต่อเนื่องช่วยสร้างความน่าเชื่อถือในระยะยาว พร้อมทั้งลดโอกาสการเกิดความล้มเหลวของอุปกรณ์อย่างกะทันหันระหว่างการผลิต

ประสิทธิภาพการผลิตที่ดีขึ้น

เครื่องจักรที่ทำงานด้วยความแม่นยำสูงสุดช่วยให้สามารถป้อนวัสดุได้ในอัตราที่สูงขึ้นและรักษาประสิทธิภาพการตัดที่สม่ำเสมอ ซึ่งส่งผลให้ผลผลิตสูงขึ้น

การทดสอบด้วยแท่งลูกบอลเทียบกับการตรวจสอบด้วยเครื่องจักรแบบดั้งเดิม

อุตสาหกรรมที่พึ่งพาการทดสอบบอลบาร์

อุตสาหกรรมที่ใช้การทดสอบบอลบาร์ในการดำเนินงานต่างพึ่งพาความแม่นยำของเครื่องจักร CNC เนื่องจากจำเป็นต้องรักษาประสิทธิภาพการทำงานของเครื่องจักรให้อยู่ในระดับสูงสุดตลอดกระบวนการทดสอบ

อุตสาหกรรมการบินและอวกาศ

การผลิตชิ้นส่วนอากาศยานจำเป็นต้องใช้ค่าความคลาดเคลื่อนที่แคบมาก เนื่องจากต้องได้มาตรฐานความน่าเชื่อถือทางโครงสร้างที่สูง การทดสอบใช้วิธีการทดสอบด้วยแท่งลูกบอล (ballbar testing) เพื่อให้มั่นใจได้ว่าการกลึงชิ้นส่วนสำคัญในอุตสาหกรรมการบินและอวกาศมีความแม่นยำสูง

การผลิตยานยนต์

อุตสาหกรรมยานยนต์พึ่งพาการกลึงที่แม่นยำเพื่อผลิตชิ้นส่วนเครื่องยนต์ ชิ้นส่วนระบบส่งกำลัง และแม่พิมพ์ การทดสอบด้วยลูกบอลเหล็ก (ballbar testing) ช่วยตรวจสอบว่ากระบวนการผลิตจำนวนมากจะให้ผลลัพธ์ที่เหมือนกันตลอดทั้งกระบวนการผลิต

การผลิตอุปกรณ์ทางการแพทย์

อุปกรณ์ทางการแพทย์และเครื่องมือผ่าตัดต้องการความแม่นยำในระดับไมครอน ความผิดพลาดเล็กน้อยในการผลิตอาจส่งผลอันตรายต่อผู้ป่วยได้

อุตสาหกรรมแม่พิมพ์และดาย

การผลิตแม่พิมพ์ที่มีความแม่นยำสูงนั้นต้องการทั้งพื้นผิวที่เรียบเนียนและรูปทรงของโพรงแม่พิมพ์ที่แม่นยำ กระบวนการทดสอบใช้การทดสอบด้วยลูกบอล (ballbar testing) เพื่อเพิ่มความแม่นยำของรูปทรงในขณะที่ยังคงรักษาประสิทธิภาพการตัดเฉือนที่เสถียร

สัญญาณที่บ่งบอกว่าเครื่อง CNC ของคุณจำเป็นต้องได้รับการทดสอบบอลบาร์

การปรากฏของสัญญาณเฉพาะบางอย่างบ่งชี้ว่าเครื่องจักร CNC จำเป็นต้องได้รับการทดสอบประสิทธิภาพ:

• คุณภาพการตกแต่งพื้นผิวไม่ดี

• การสั่นสะเทือนของเครื่องจักรเพิ่มขึ้น

• ความไม่สอดคล้องกันของมิติ

• การสึกหรอของเครื่องมือที่ไม่คาดคิด

• ความเสถียรในการตัดลดลง

• ความยากลำบากในการรักษาค่าความคลาดเคลื่อน

การเพิกเฉยต่อสัญญาณเตือนเหล่านี้จะนำไปสู่ค่าใช้จ่ายในการซ่อมแซมที่สูงและคุณภาพการผลิตที่ลดลงอย่างต่อเนื่อง

ควรทดสอบ Ballbar กับเครื่อง CNC บ่อยแค่ไหน?

ความถี่ในการทดสอบขึ้นอยู่กับการทำงานของเครื่องจักร ระดับการผลิต และความต้องการเฉพาะของอุตสาหกรรมนั้นๆ สำหรับสภาพแวดล้อมการผลิตที่มีปริมาณมาก จำเป็นต้องทดสอบลูกบอลเหล็กทุกๆ สองสามเดือน ในขณะที่โรงงานขนาดเล็กจำเป็นต้องทำการทดสอบปีละสองครั้ง

การตรวจเป็นประจำมีความสำคัญเป็นพิเศษหลังจาก:

• การติดตั้งเครื่องจักร

• การซ่อมแซมครั้งใหญ่

• เครื่องขัดข้อง

• การเปลี่ยนแกนหมุน

• การอัปเดตระบบควบคุม

กระบวนการทดสอบเชิงป้องกันช่วยให้ผู้ผลิตสามารถค้นพบปัญหาที่ซ่อนอยู่ภายในเครื่องจักร เพื่อให้สามารถรักษาประสิทธิภาพการทำงานที่แม่นยำได้ตลอดหลายปีที่ผ่านมา

แนวปฏิบัติที่ดีที่สุดสำหรับการรักษาความแม่นยำของเครื่องจักร CNC

การสอบเทียบเครื่องจักรเป็นประจำ

กระบวนการปรับเทียบเป็นระยะช่วยให้เครื่องจักรสามารถวางตำแหน่งได้อย่างถูกต้องและจัดแนวแกนได้อย่างเหมาะสม

การหล่อลื่นที่เหมาะสม

การหล่อลื่นชิ้นส่วนเครื่องจักรส่งผลดีสองประการ คือ ช่วยลดการสึกหรอและทำให้เครื่องจักรทำงานได้อย่างต่อเนื่องโดยไม่สะดุด

การตรวจสอบสภาพแกนหมุน

การสั่นสะเทือนของแกนหมุนและการขยายตัวเนื่องจากความร้อนส่งผลโดยตรงต่อคุณภาพของชิ้นงาน การตรวจสอบอย่างสม่ำเสมอจะช่วยเพิ่มความน่าเชื่อถือของเครื่องจักร

การรักษาความสะอาดของชิ้นส่วนเครื่องจักร

ฝุ่นละออง เศษวัสดุ และสิ่งปนเปื้อนอื่นๆ จะทำให้ความแม่นยำของเครื่องจักรลดลงและทำให้อายุการใช้งานของชิ้นส่วนเครื่องจักรสั้นลง

การทดสอบบอลบาร์ตามปกติ

ระบบการตรวจสอบประสิทธิภาพเป็นประจำช่วยให้ผู้ผลิตสามารถรักษาความแม่นยำในระดับที่กำหนด พร้อมทั้งป้องกันการชำรุดของอุปกรณ์โดยไม่คาดคิดได้

คำถามที่พบบ่อย

1. การทดสอบบอลบาร์ใช้สำหรับอะไรในเครื่อง CNC?

การทดสอบบอลบาร์ใช้เพื่อประเมินความแม่นยำในการกำหนดตำแหน่งและประสิทธิภาพการเคลื่อนที่ของเครื่องจักร CNC ช่วยตรวจจับข้อผิดพลาดของเครื่องจักร เช่น การคลายตัว การจัดแนวแกนที่ไม่ถูกต้อง และการทำงานที่ไม่ตรงกันของเซอร์โว

2. การทดสอบบอลบาร์ใช้เวลานานเท่าไหร่?

การทดสอบบอลบาร์ส่วนใหญ่สามารถทำได้ภายในไม่กี่นาที แม้ว่าเวลาในการทดสอบจะสั้น แต่กระบวนการนี้ให้การวิเคราะห์ประสิทธิภาพของเครื่องจักรที่ละเอียดมาก

3. การทดสอบด้วยบอลบาร์สามารถปรับปรุงความแม่นยำในการกลึงได้หรือไม่?

ใช่แล้ว การทดสอบด้วยลูกบอลเหล็กช่วยระบุปัญหาที่ซ่อนอยู่ของเครื่องจักรได้ตั้งแต่เนิ่นๆ ทำให้ทีมซ่อมบำรุงสามารถแก้ไขปัญหาได้ก่อนที่จะส่งผลกระทบต่อความแม่นยำในการผลิต

4. การทดสอบด้วยบอลบาร์สามารถตรวจจับปัญหาอะไรได้บ้าง?

การทดสอบบอลบาร์สามารถตรวจจับการคลายตัว การสั่นสะเทือน ความไม่ตรงกันของเซอร์โว ข้อผิดพลาดของระยะพิทช์ ความหลวมทางกล และความคลาดเคลื่อนของการประมาณค่าแบบวงกลมได้

5. ควรทดสอบลูกบอลบาร์ของเครื่อง CNC บ่อยแค่ไหน?

ความถี่ในการทดสอบขึ้นอยู่กับการใช้งานเครื่องจักรและข้อกำหนดในการผลิต ผู้ผลิตหลายรายทำการทดสอบบอลบาร์ทุกๆ สามถึงหกเดือน

6. การทดสอบบอลบาร์จำเป็นสำหรับเครื่อง CNC รุ่นใหม่หรือไม่?

ใช่แล้ว แม้แต่เครื่องจักรใหม่ก็ควรได้รับการทดสอบเพื่อตรวจสอบความถูกต้องในการติดตั้งและรับประกันประสิทธิภาพสูงสุดก่อนเริ่มการผลิต

บทสรุป

การทดสอบด้วยลูกบอลเหล็ก (Ballbar testing) กลายเป็นกระบวนการสำคัญในการรักษาความแม่นยำของเครื่องจักร CNC ในอุตสาหกรรมการผลิตสมัยใหม่ ช่วยให้ผู้ผลิตตรวจจับข้อผิดพลาดที่ซ่อนอยู่ของเครื่องจักร ปรับปรุงความแม่นยำในการผลิต ลดอัตราของเสีย และเพิ่มประสิทธิภาพการผลิตโดยรวม การทดสอบอย่างสม่ำเสมอไม่เพียงแต่ช่วยเพิ่มความน่าเชื่อถือของเครื่องจักร แต่ยังช่วยยืดอายุการใช้งานของอุปกรณ์และลดเวลาหยุดทำงานโดยไม่คาดคิดอีกด้วย
