หากคุณวางแผนที่จะลงทุนในเครื่องจักรกลซีเอ็นซี การทำความเข้าใจประเภทของรางนำทางนั้นมีความสำคัญไม่แพ้การเปรียบเทียบความเร็วรอบของแกนหมุนหรือระยะการเคลื่อนที่ของเครื่องจักร
รางนำทางแต่ละแบบมีข้อดีแตกต่างกัน บางแบบเน้นความเร็วและความแม่นยำ ในขณะที่บางแบบเน้นความแข็งแรงและประสิทธิภาพในการตัดเฉือนสูง การเลือกรางนำทางที่เหมาะสมจะช่วยเพิ่มผลผลิต คุณภาพการตัดเฉือน และผลตอบแทนจากการลงทุนในระยะยาว
คู่มือนี้จะอธิบายประเภทรางนำร่องเครื่องจักร CNC ที่พบได้บ่อยที่สุด และช่วยให้คุณเข้าใจว่าตัวเลือกใดเหมาะสมที่สุดกับความต้องการในการตัดเฉือนของคุณ
รางนำของเครื่องจักร CNC คือระบบนำทางที่ควบคุมและรองรับการเคลื่อนที่ของชิ้นส่วนเครื่องจักรไปตามแกน X, Y และ Z หน้าที่หลักคือเพื่อให้มั่นใจได้ว่าการเคลื่อนที่ราบรื่น แม่นยำ และเสถียรในระหว่างการทำงานของเครื่องจักร
ระบบรางนำทาง CNC ทั่วไปประกอบด้วยรางนำทาง บล็อกเคลื่อนที่หรือพื้นผิวเลื่อน และระบบหล่อลื่น เมื่อแกนของเครื่องจักรเคลื่อนที่ รางนำทางจะนำทางการเคลื่อนที่ไปตามเส้นทางที่กำหนดไว้ พร้อมทั้งรองรับแรงตัดที่เกิดขึ้นระหว่างการตัดเฉือน ซึ่งช่วยรักษาความแม่นยำในการกำหนดตำแหน่งและความเสถียรของเครื่องจักรตลอดกระบวนการตัดเฉือน
เมื่อเปรียบเทียบกับระบบนำทางเครื่องมือกลแบบดั้งเดิม ระบบนำทาง CNC สมัยใหม่มีข้อดีหลายประการ:
ประสิทธิภาพของเครื่องจักร CNC ขึ้นอยู่กับการออกแบบรางนำทางเป็นอย่างมาก ซึ่งเป็นเหตุผลว่าทำไมรางนำทางจึงถือเป็นหนึ่งในส่วนประกอบโครงสร้างที่สำคัญที่สุดของเครื่องจักรกลซีเอ็นซี
รางนำชิ้นงาน CNC ไม่ได้ถูกออกแบบมาเพื่อวัตถุประสงค์เดียวกันทั้งหมด บางรุ่นเน้นการเคลื่อนที่ความเร็วสูงและความแม่นยำ ในขณะที่บางรุ่นสร้างขึ้นเพื่อความแข็งแรงทนทานและการตัดงานหนัก การทำความเข้าใจความแตกต่างเหล่านี้จะช่วยให้คุณเลือกเครื่องจักรที่เหมาะสมกับความต้องการในการผลิตของคุณได้ดียิ่งขึ้น
รางนำทางที่ใช้กันทั่วไปในเครื่องจักรกลซีเอ็นซี ได้แก่ รางนำทางลูกบอลเชิงเส้น รางนำทางลูกกลิ้ง รางนำทางกล่อง และรางนำทางไฮโดรสแตติก

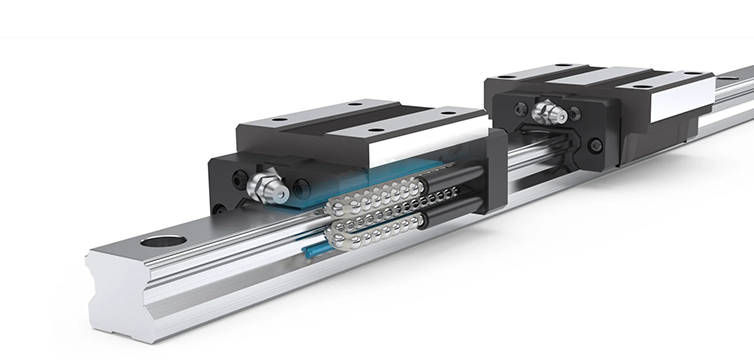

รางนำลูกบอลเชิงเส้นคืออะไร?
รางนำลูกบอลเชิงเส้นใช้ลูกเหล็กหมุนเวียนระหว่างรางนำและบล็อกนำ เมื่อแกนเคลื่อนที่ ลูกเหล็กจะกลิ้งอย่างต่อเนื่องภายในบล็อกนำ ช่วยลดแรงเสียดทานและทำให้การเคลื่อนที่ราบรื่นและแม่นยำ
นี่เป็นหนึ่งในประเภทรางนำทางที่พบได้บ่อยที่สุดในทางรถไฟสมัยใหม่ ศูนย์เครื่องจักรกลแนวตั้ง และเครื่องจักร CNC ความเร็วสูง
ประโยชน์
ข้อเสีย
รางนำทางลูกกลิ้งคืออะไร?
รางนำทางแบบลูกกลิ้งทำงานคล้ายกับรางนำทางแบบลูกบอล แต่ใช้ลูกกลิ้งทรงกระบอกแทนลูกบอลเหล็ก พื้นที่สัมผัสที่ใหญ่กว่าทำให้รางนำทางสามารถรับน้ำหนักได้สูงขึ้น ในขณะที่ยังคงรักษาความแม่นยำในการเคลื่อนที่ได้อย่างยอดเยี่ยม
เครื่องจักรกลประสิทธิภาพสูงหลายเครื่องใช้รางนำแบบลูกกลิ้งเพื่อให้ได้สมดุลระหว่างความเร็วและความแข็งแกร่ง
ประโยชน์
ข้อเสีย
รางนำทางแบบกล่องคืออะไร?
รางนำทางแบบกล่อง หรือที่เรียกว่ารางนำทางแบบแข็ง ใช้พื้นผิวสัมผัสแบบเลื่อนขนาดใหญ่แทนที่จะใช้ชิ้นส่วนแบบลูกกลิ้ง พื้นผิวนำทางได้รับการเจียรอย่างแม่นยำและหล่อลื่นด้วยน้ำมันเพื่อลดแรงเสียดทานระหว่างการเคลื่อนที่
รางนำทางแบบกล่องมักใช้ในเครื่องจักรกลหนัก เครื่องเจาะแนวนอน, และ เครื่องจักรโครงเหล็กขนาดใหญ่.
ประโยชน์
ข้อเสีย
รางนำทางแบบไฮโดรสแตติกคืออะไร?
รางนำทางแบบไฮโดรสแตติกใช้แรงดันน้ำมันเพื่อสร้างฟิล์มน้ำมันบาง ๆ ระหว่างพื้นผิวของตัวนำทาง เนื่องจากชิ้นส่วนที่เคลื่อนที่ไม่ได้สัมผัสกันโดยตรง จึงช่วยลดแรงเสียดทานและการสึกหรอได้อย่างมาก
รางนำทางประเภทนี้ส่วนใหญ่ใช้ในเครื่องจักร CNC ที่มีความแม่นยำสูงและระดับไฮเอนด์
ประโยชน์
ข้อเสีย
รางนำทางแต่ละประเภทมีข้อดีแตกต่างกันไป รางนำทางแบบลูกบอลเชิงเส้นเน้นความเร็วและประสิทธิภาพ รางนำทางแบบลูกกลิ้งให้ความสมดุลระหว่างความเร็วและความแข็งแรง รางนำทางแบบกล่องเหมาะสำหรับงานตัดหนัก และรางนำทางแบบไฮโดรสแตติกได้รับการออกแบบมาสำหรับงานที่ต้องการความแม่นยำสูง การเลือกใช้รางนำทางที่เหมาะสมที่สุดขึ้นอยู่กับวัสดุที่ใช้ในการตัด สภาพการตัด และเป้าหมายการผลิตของคุณ
การเลือกรางนำทางที่เหมาะสมไม่ได้หมายถึงการหาตัวเลือกที่ทันสมัยที่สุด แต่หมายถึงการหาตัวเลือกที่เหมาะสมที่สุดกับความต้องการในการตัดเฉือนของคุณ รางนำทางแต่ละประเภทได้รับการออกแบบมาเพื่อเป้าหมายการผลิตที่แตกต่างกัน และการเลือกที่ถูกต้องสามารถช่วยเพิ่มประสิทธิภาพในการตัดเฉือน คุณภาพผิวงาน และประสิทธิภาพโดยรวมของเครื่องจักรได้
ตารางด้านล่างนี้แสดงการเปรียบเทียบโดยสังเขปของรางนำทาง CNC ประเภทต่างๆ ที่พบได้บ่อยที่สุด
คุณสมบัติ | รางนำลูกบอลเชิงเส้น | รางนำทางลูกกลิ้ง | รางนำทางกล่อง | รางนำทางไฮโดรสแตติก |
ความเร็วในการเคลื่อนที่ | ยอดเยี่ยม | ยอดเยี่ยม | ปานกลาง | ปานกลาง |
ความแม่นยำในการกำหนดตำแหน่ง | ยอดเยี่ยม | ยอดเยี่ยม | ดีมาก | ยอดเยี่ยม |
ความแข็งแกร่ง | ดี | ดีมาก | ยอดเยี่ยม | ยอดเยี่ยม |
ความสามารถในการรับน้ำหนัก | ดี | ดีมาก | ยอดเยี่ยม | ยอดเยี่ยม |
การลดแรงสั่นสะเทือน | ยุติธรรม | ดี | ยอดเยี่ยม | ยอดเยี่ยม |
ความสามารถในการตัดสูง | ดี | ดีมาก | ยอดเยี่ยม | ยอดเยี่ยม |
การซ่อมบำรุง | ง่าย | ง่าย | ปานกลาง | ซับซ้อน |
ค่าใช้จ่าย | ต่ำ | ปานกลาง | ปานกลาง | สูง |
ในเครื่องจักรกลซีเอ็นซีสมัยใหม่ส่วนใหญ่ รางนำวิถีแบบลูกบอลเชิงเส้นและรางนำวิถีแบบลูกกลิ้งเป็นตัวเลือกที่นิยมใช้มากที่สุด เนื่องจากให้ความเร็วและความแม่นยำที่ยอดเยี่ยม รางนำวิถีแบบกล่องยังคงได้รับความนิยมสำหรับการใช้งานหนักที่ความแข็งแกร่งและกำลังตัดมีความสำคัญมากกว่าความเร็วในการเคลื่อนที่ รางนำวิถีแบบไฮโดรสแตติกมักสงวนไว้สำหรับการตัดเฉือนที่มีความแม่นยำสูงเป็นพิเศษ ซึ่งต้องการความแม่นยำสูงสุด
1. รางนำทางแบบใดที่ใช้กันทั่วไปในเครื่องจักรกลซีเอ็นซี?
รางนำลูกบอลเชิงเส้นเป็นรางนำประเภทที่ใช้กันมากที่สุดในเครื่องจักรกลซีเอ็นซีสมัยใหม่ เนื่องจากมีความสมดุลที่ดีระหว่างความเร็ว ความแม่นยำ และต้นทุน จึงเหมาะสำหรับการใช้งานด้านการตัดเฉือนที่หลากหลาย
2. รางนำทางแบบลูกบอลและรางนำทางแบบลูกกลิ้งแตกต่างกันอย่างไร?
ทั้งสองเป็นระบบนำทางเชิงเส้นเหมือนกัน แต่รางนำทางแบบลูกกลิ้งใช้ลูกกลิ้งทรงกระบอกแทนลูกบอล ทำให้รางนำทางแบบลูกกลิ้งมีความแข็งแกร่งและรับน้ำหนักได้สูงกว่า เหมาะสำหรับงานกลึงที่ต้องการความแม่นยำสูงกว่า
3. รางนำทางแบบใดเหมาะสมที่สุดสำหรับการผลิตแม่พิมพ์?
รางนำทางลูกบอลเชิงเส้นและรางนำทางลูกกลิ้งเป็นที่นิยมใช้ในการผลิตแม่พิมพ์ เนื่องจากให้ความแม่นยำสูง การเคลื่อนที่ราบรื่น และการขึ้นรูปชิ้นส่วนแม่พิมพ์ที่ซับซ้อนได้อย่างมีประสิทธิภาพ
4. รางนำทางเชิงเส้นเหมาะสมสำหรับการกลึงเหล็กหรือไม่?
ใช่แล้ว เครื่องจักรรางนำทางเชิงเส้นสมัยใหม่สามารถจัดการกับการตัดเฉือนเหล็กได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม สำหรับการตัดชิ้นงานเหล็กขนาดใหญ่และต่อเนื่องอย่างหนัก รางนำทางแบบกล่องอาจให้ความเสถียรและประสิทธิภาพการตัดที่ดีกว่า
5. รางนำทางแบบใดเหมาะสมที่สุดสำหรับการตัดงานหนัก?
โดยทั่วไปแล้วรางนำทางแบบกล่องจะนิยมใช้สำหรับการตัดงานหนัก เนื่องจากมีความแข็งแกร่งกว่า รับน้ำหนักได้ดีกว่า และดูดซับแรงสั่นสะเทือนได้ดีกว่าในระหว่างการทำงานของเครื่องจักรที่รุนแรง
6. ฉันจะเลือกรางนำทางที่เหมาะสมสำหรับเครื่อง CNC ของฉันได้อย่างไร?
รางนำทางที่ดีที่สุดนั้นขึ้นอยู่กับวัสดุ ขนาดชิ้นงาน ข้อกำหนดในการตัด และเป้าหมายการผลิต การตัดเฉือนความเร็วสูงมักได้ประโยชน์จากรางนำทางแบบเส้นตรง ในขณะที่การตัดเฉือนงานหนักมักจะเหมาะกับรางนำทางแบบกล่อง การทำความเข้าใจการใช้งานของคุณเป็นกุญแจสำคัญในการเลือกเครื่องจักรที่เหมาะสม
รางนำทาง CNC แบบต่างๆ ถูกออกแบบมาสำหรับงานตัดเฉือนที่แตกต่างกัน รางนำทางแบบลูกบอลเชิงเส้นเน้นความเร็วและประสิทธิภาพ รางนำทางแบบลูกกลิ้งให้ความสมดุลระหว่างความเร็วและความแข็งแรง ในขณะที่รางนำทางแบบกล่องเหมาะกว่าสำหรับการตัดเฉือนงานหนัก
ไม่มีรางนำทางแบบใดแบบหนึ่งที่เหมาะสมที่สุดสำหรับทุกการใช้งาน การเลือกที่เหมาะสมขึ้นอยู่กับวัสดุ ข้อกำหนดในการตัดเฉือน และเป้าหมายการผลิตของคุณ การทำความเข้าใจความแตกต่างเหล่านี้จะช่วยให้คุณเลือกเครื่อง CNC ที่ให้ประสิทธิภาพตรงตามความต้องการของธุรกิจของคุณได้
