ในการตัดเฉือนด้วยเครื่อง CNC การเปลี่ยนเครื่องมือที่ช้าอาจลดประสิทธิภาพการผลิตลงอย่างมาก
หากเครื่องจักรของคุณหยุดเพื่อเปลี่ยนเครื่องมือบ่อยครั้ง เวลาในการผลิตจะนานขึ้น ประสิทธิภาพการตัดเฉือนลดลง และการผลิตแบบอัตโนมัติจะทำได้ยาก โดยเฉพาะอย่างยิ่งเมื่อต้องตัดเฉือนชิ้นส่วนที่ซับซ้อนซึ่งต้องใช้เครื่องมือหลายชิ้น
นี่จึงเป็นเหตุผลว่าทำไมระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) จึงมีความสำคัญอย่างยิ่งในเครื่องจักร CNC สมัยใหม่
อย่างไรก็ตาม ระบบเปลี่ยนเครื่องมืออัตโนมัติแต่ละประเภทก็มีข้อดีที่แตกต่างกัน บางประเภทเน้นไปที่... เปลี่ยนเครื่องมือได้เร็วขึ้น บางส่วนจัดหา ความจุเครื่องมือที่ใหญ่กว่าในขณะที่บางส่วนได้รับการออกแบบมาเพื่อ... เครื่องจักรขนาดกะทัดรัดหรือเครื่องจักรสำหรับงานหนัก.
การทำความเข้าใจความแตกต่างระหว่าง ATC ประเภทต่างๆ จะช่วยให้คุณเลือกเครื่อง CNC ที่เหมาะสมกับความต้องการในการผลิตของคุณได้มากขึ้น
ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) คือระบบที่ใช้ในเครื่องจักร CNC เพื่อเปลี่ยนเครื่องมือตัดโดยอัตโนมัติระหว่างการตัดเฉือนโดยไม่ต้องใช้การควบคุมด้วยมือ
เมื่อโปรแกรมการตัดเฉือนต้องการเครื่องมือที่แตกต่างกันสำหรับการเจาะ การกัด การตอกเกลียว หรือการคว้าน ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) จะถอดเครื่องมือปัจจุบันออกอย่างรวดเร็วและโหลดเครื่องมือถัดไปเข้าสู่แกนหมุน ทำให้เครื่องจักรสามารถดำเนินการตัดเฉือนต่อไปได้โดยไม่ต้องหยุดการผลิต
โดยทั่วไปแล้ว ระบบเปลี่ยนเครื่องมืออัตโนมัติจะประกอบด้วย:
เมื่อเปรียบเทียบกับการเปลี่ยนเครื่องมือด้วยมือ ระบบ ATC มีข้อดีดังนี้:
ปัจจุบัน ระบบเปลี่ยนเครื่องมืออัตโนมัติถูกนำมาใช้กันอย่างแพร่หลายในเครื่องจักรกลแนวตั้ง เครื่องจักรกลแนวนอน เครื่องจักรกลแบบโครงสร้าง และอื่นๆ เครื่องจักร CNC 5 แกนโดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนที่ต้องใช้กระบวนการกลึงหลายขั้นตอนในการตั้งค่าเดียว
เครื่องจักร CNC แต่ละประเภทใช้ระบบเปลี่ยนเครื่องมืออัตโนมัติที่แตกต่างกันไป ขึ้นอยู่กับข้อกำหนดในการตัดเฉือน จำนวนเครื่องมือ ประสิทธิภาพการผลิต และโครงสร้างของเครื่องจักร ด้านล่างนี้คือประเภทของระบบเปลี่ยนเครื่องมืออัตโนมัติที่ใช้กันทั่วไปในเครื่องจักร CNC

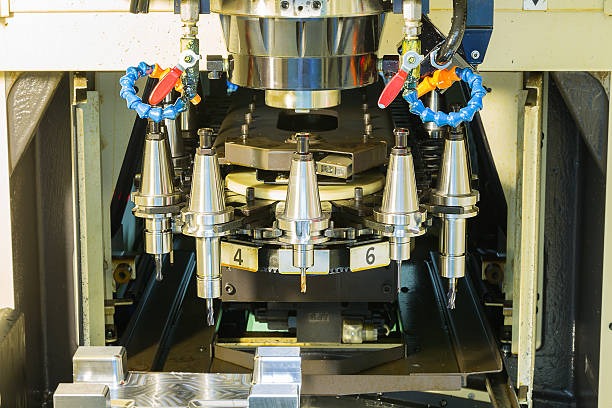

ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบร่ม นิยมใช้ในโรงงานขนาดเล็กและขนาดกลาง ศูนย์เครื่องจักรกลแนวตั้ง.
เครื่องมือจะถูกจัดเรียงในแนวตั้งในแม็กกาซีนทรงกลม และแกนหมุนจะเคลื่อนไปยังตำแหน่งของเครื่องมือโดยตรงในระหว่างการเปลี่ยนเครื่องมือ
ข้อดี:
ข้อจำกัด:
การใช้งานทั่วไป:

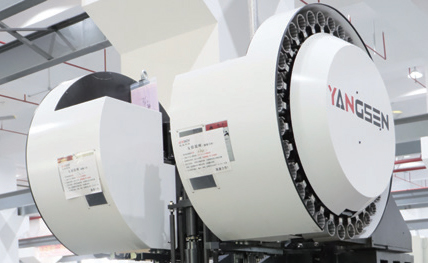

ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบแขนกล (Arm Type ATC) ใช้แขนกลในการสลับเครื่องมือระหว่างแกนหมุนและแม็กกาซีนเครื่องมือโดยอัตโนมัติ
นี่เป็นหนึ่งในระบบ ATC ที่ใช้กันทั่วไปในเครื่องจักรกลซีเอ็นซีความเร็วสูง
ข้อดี:
ข้อจำกัด:
การใช้งานทั่วไป:

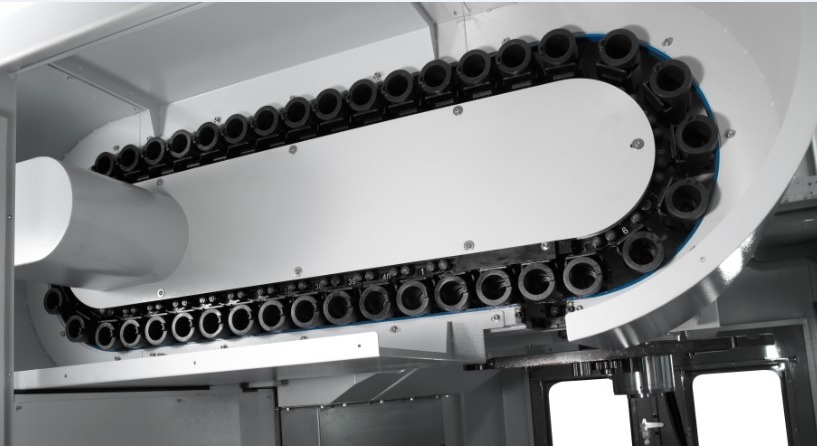

ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบโซ่ ใช้แม็กกาซีนเก็บเครื่องมือแบบขับเคลื่อนด้วยโซ่ ซึ่งมีพื้นที่เก็บเครื่องมือขนาดใหญ่
การออกแบบนี้มักใช้ในเครื่อง CNC ขนาดใหญ่ที่ต้องการเครื่องมือจำนวนมากในระหว่างกระบวนการตัดเฉือน
ข้อดี:
ข้อจำกัด:
การใช้งานทั่วไป:

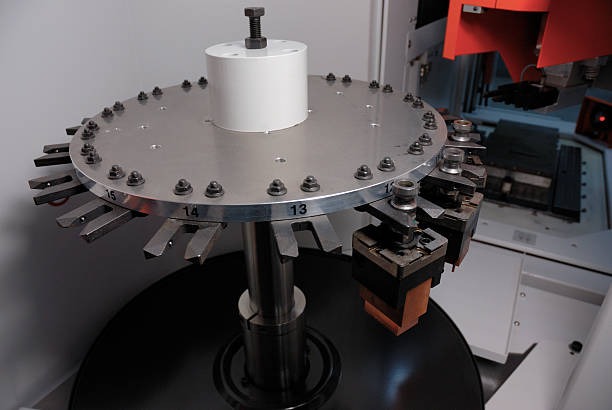

ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบคาร์ซูเซล (Carousel-type ATC) ใช้แม็กกาซีนเครื่องมือทรงกลมที่หมุนได้ ซึ่งติดตั้งอยู่ข้างๆ หรือเหนือแกนหมุน
มีการใช้งานอย่างแพร่หลายในเครื่องจักรกลซีเอ็นซีขนาดกลาง
ข้อดี:
ข้อจำกัด:
การใช้งานทั่วไป:
ระบบ ATC แบบดรัมจะจัดเก็บเครื่องมือไว้รอบโครงสร้างดรัมหมุนได้
ชนิดนี้ได้รับการออกแบบมาสำหรับเครื่องจักรขนาดกะทัดรัดที่ต้องการการวางตำแหน่งเครื่องมือที่ค่อนข้างรวดเร็ว
ข้อดี:
ข้อจำกัด:
การใช้งานทั่วไป:

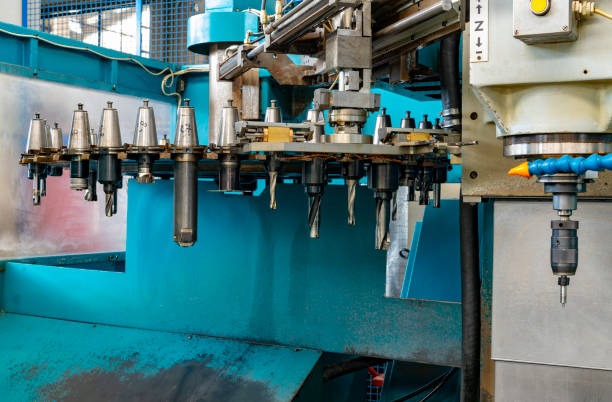

ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบเส้นตรงจะจัดเรียงเครื่องมือไว้ในรางแบบเส้นตรงแทนที่จะเป็นแม็กกาซีนทรงกลม
โดยทั่วไปแล้ว ประเภทนี้จะใช้ในเครื่อง CNC ที่ปรับแต่งตามความต้องการ หรือระบบการตัดเฉือนแบบพิเศษ
ข้อดี:
ข้อจำกัด:
การใช้งานทั่วไป:
ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) แต่ละประเภทมีข้อดีที่แตกต่างกันในด้านความเร็วในการเปลี่ยนเครื่องมือ ความสามารถในการรับน้ำหนักของเครื่องมือ ขนาดเครื่องจักร และการใช้งานในการตัดเฉือน การเลือก ATC ที่เหมาะสมนั้นขึ้นอยู่กับความต้องการในการผลิตและสภาพแวดล้อมการตัดเฉือนของคุณ
ประเภท ATC | ความเร็วในการเปลี่ยนเครื่องมือ | ความจุของเครื่องมือ | พื้นที่เครื่องจักร | ค่าใช้จ่าย | เหมาะสำหรับ |
ร่มประเภท ATC | ช้า | ต่ำ | กะทัดรัด | ต่ำ | เครื่องกัด VMC ขนาดเล็กและงานกลึงเบา |
ATC แบบแขน | เร็วมาก | ระดับปานกลางถึงสูง | ปานกลาง | สูงกว่า | การตัดเฉือนความเร็วสูงและอัตโนมัติ |
ประเภทโซ่ ATC | เร็ว | สูงมาก | ใหญ่ | สูง | การตัดเฉือนที่ซับซ้อนและเครื่องจักร CNC ขนาดใหญ่ |
ATC ประเภทคารูเซล | ปานกลาง | ปานกลาง | กะทัดรัด | ปานกลาง | การตัดเฉือน CNC ทั่วไป |
ATC แบบดรัม | ปานกลางถึงเร็ว | ปานกลาง | กะทัดรัด | ปานกลาง | ศูนย์เครื่องจักรกลขนาดกะทัดรัด |
ATC แบบเส้นตรง | ช้า | ปานกลาง | ความยาวในการติดตั้งที่มากขึ้น | ปานกลาง | ระบบ CNC ที่ปรับแต่งได้ |
หากให้ความสำคัญกับประสิทธิภาพการผลิต ระบบ ATC แบบแขนกลมักจะเร็วที่สุด เนื่องจากสามารถเปลี่ยนเครื่องมือได้อย่างรวดเร็วด้วยแขนกล
ระบบเปลี่ยนเกียร์อัตโนมัติแบบร่มและแบบเส้นตรงทำงานช้ากว่า ทำให้เหมาะสำหรับงานกลึงที่เบากว่า
ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบโซ่มีพื้นที่จัดเก็บเครื่องมือมากที่สุด และเหมาะสำหรับชิ้นส่วนที่ซับซ้อนซึ่งต้องใช้เครื่องมือตัดจำนวนมาก
เครื่องเปลี่ยนเครื่องมืออัตโนมัติแบบร่มมักมีความจุเครื่องมือจำกัด และเหมาะสำหรับงานกลึงที่ไม่ซับซ้อนมากกว่า
ระบบเปลี่ยนเกียร์อัตโนมัติแบบร่ม แบบหมุน และแบบดรัม มีขนาดกะทัดรัดกว่าและเหมาะสำหรับเครื่องจักรที่มีพื้นที่ติดตั้งจำกัด
เครื่องเปลี่ยนเกียร์อัตโนมัติแบบโซ่ต้องการพื้นที่เครื่องจักรมากกว่า เนื่องจากโครงสร้างแม็กกาซีนที่ใหญ่กว่า
โดยทั่วไปแล้ว ATC แบบร่มเป็นตัวเลือกที่ประหยัดที่สุด
รถยกแบบแขนและแบบโซ่มีราคาสูงกว่าเนื่องจากมีความเร็วสูงกว่า มีกำลังการยกมากกว่า และมีโครงสร้างที่ซับซ้อนกว่า
ไม่มีระบบเปลี่ยนเครื่องมืออัตโนมัติแบบใดแบบหนึ่งที่ดีที่สุดเพียงแบบเดียว
สำหรับงานกลึงที่กะทัดรัดและประหยัดต้นทุน ระบบเปลี่ยนถ่ายเครื่องจักรแบบร่มหรือแบบหมุน (ATC) เป็นตัวเลือกที่นิยมใช้กัน
สำหรับงานผลิตที่ต้องการความเร็วสูง ระบบเปลี่ยนถ่ายน้ำมันเครื่องแบบแขนกล (Arm-type ATCs) จะเหมาะสมกว่า
สำหรับชิ้นส่วนขนาดใหญ่และการตัดเฉือนที่ซับซ้อน ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบโซ่จะให้ความยืดหยุ่นที่ดีกว่าและรองรับเครื่องมือได้มากกว่า
การเลือก ATC ที่เหมาะสมนั้นขึ้นอยู่กับความต้องการในการตัดเฉือน ปริมาณการผลิต และเป้าหมายด้านระบบอัตโนมัติของคุณ
ไม่ใช่ว่าเครื่อง CNC ทุกเครื่องจะต้องใช้ระบบเปลี่ยนเครื่องมืออัตโนมัติขนาดใหญ่หรือความเร็วสูงเสมอไป ระบบเปลี่ยนเครื่องมืออัตโนมัติที่เหมาะสมนั้นขึ้นอยู่กับวิธีการใช้งานเครื่องจักรในการผลิตประจำวันของคุณ
หากคุณทำการแปรรูปชิ้นส่วนที่ไม่ซับซ้อนโดยใช้เครื่องมือเพียงไม่กี่ชิ้น ระบบ ATC ขนาดกะทัดรัดก็มักจะเพียงพอ แต่หากการกลึงของคุณเกี่ยวข้องกับการทำงานหลายขั้นตอน การเปลี่ยนเครื่องมือบ่อยครั้ง หรือรอบการผลิตที่ยาวนาน ระบบ ATC ที่มีกำลังการผลิตสูงกว่าก็จะมีความสำคัญมากขึ้น
ในการเลือกใช้ระบบควบคุมการจราจรทางอากาศ (ATC) มีปัจจัยสำคัญหลายประการที่ต้องพิจารณา
ในการผลิตปริมาณมาก ทุกวินาทีของเวลาในการเปลี่ยนเครื่องมือส่งผลต่อประสิทธิภาพโดยรวมของการตัดเฉือน
ระบบ ATC ที่เร็วขึ้นช่วยลดเวลาในการทำงานลง
การเปลี่ยนเครื่องมือที่ช้าจะทำให้เครื่องจักรหยุดทำงานนานขึ้น
การตัดเฉือนความเร็วสูงมักต้องการประสิทธิภาพ ATC ที่เร็วขึ้น
เครื่องเปลี่ยนเกียร์อัตโนมัติแบบแขนกล มักใช้เมื่อความเร็วในการผลิตเป็นสิ่งสำคัญอันดับแรก
ชิ้นส่วนแต่ละประเภทต้องการจำนวนเครื่องมือตัดที่แตกต่างกัน
สำหรับงานกลึงชิ้นส่วนที่ไม่ซับซ้อน แม็กกาซีนเครื่องมือขนาดเล็กอาจเพียงพอแล้ว อย่างไรก็ตาม ชิ้นส่วนที่ซับซ้อนมักต้องการ:
ระบบ ATC ขนาดใหญ่ช่วยลดการเปลี่ยนเครื่องมือด้วยมือและเพิ่มความต่อเนื่องในการตัดเฉือน
ระบบ ATC ที่เสถียรมีความสำคัญต่อความแม่นยำในการตัดเฉือนและความน่าเชื่อถือในระยะยาว
การวางตำแหน่งเครื่องมือที่ไม่เหมาะสมหรือการเปลี่ยนเครื่องมือที่ไม่มั่นคงอาจทำให้เกิดปัญหาดังต่อไปนี้:
สำหรับการผลิตที่มีรอบการทำงานยาวนาน ความเสถียรของระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) มักมีความสำคัญมากกว่าความเร็วในการเปลี่ยนเครื่องมือ
ระบบ ATC บางระบบต้องการพื้นที่ติดตั้งมากกว่าระบบอื่น
เครื่องจักรขนาดกะทัดรัดมักใช้ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบร่มหรือแบบหมุน ในขณะที่เครื่องจักรกลขนาดใหญ่สามารถรองรับระบบแบบโซ่ที่มีความสามารถในการเคลื่อนย้ายเครื่องมือได้สูงกว่า
โครงสร้างของเครื่องจักรมีผลโดยตรงต่อประเภทของ ATC ที่สามารถติดตั้งได้
ระบบควบคุมการจราจรทางอากาศที่ซับซ้อนกว่ามักต้องการการบำรุงรักษามากกว่า
ก่อนที่จะเลือกใช้ ATC ผู้ผลิตหลายรายยังพิจารณาถึงสิ่งต่อไปนี้ด้วย:
ระบบควบคุมการจราจรทางอากาศ (ATC) ที่เรียบง่ายกว่า อาจช่วยลดเวลาหยุดซ่อมบำรุงและความซับซ้อนในการปฏิบัติงานได้
แต่ละอุตสาหกรรมมีข้อกำหนดด้านการควบคุมการจราจรทางอากาศ (ATC) ที่แตกต่างกัน
การขึ้นรูปแม่พิมพ์มักต้องการการเปลี่ยนเครื่องมือที่รวดเร็วขึ้น
โดยทั่วไปแล้ว การกลึงชิ้นส่วนอากาศยานต้องการขนาดของเครื่องมือที่ใหญ่กว่า
การผลิตชิ้นส่วนด้วยเครื่องจักรที่มีความแม่นยำสูงโดยทั่วไปอาจเน้นที่ประสิทธิภาพด้านต้นทุนมากกว่า
สายการผลิตอัตโนมัติจำเป็นต้องมีการทำงานที่เสถียรและมีรอบการทำงานยาวนาน
การเลือกใช้ระบบควบคุมการเปลี่ยนถ่ายน้ำมันเครื่องอัตโนมัติ (ATC) ที่ตรงกับความต้องการในการผลิตจริงนั้นสำคัญกว่าการเลือกใช้ระบบที่มีขนาดใหญ่ที่สุดเพียงอย่างเดียว
ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบใดที่ใช้กันมากที่สุด?
ระบบเปลี่ยนชิ้นงานอัตโนมัติ (ATC) แบบแขนและแบบหมุนเป็นระบบที่ใช้กันมากที่สุดในเครื่องจักรกลซีเอ็นซี ระบบ ATC แบบแขนเป็นที่นิยมสำหรับการตัดเฉือนความเร็วสูง ในขณะที่ระบบแบบหมุนนั้นใช้กันอย่างแพร่หลายในเครื่องจักรกลแนวตั้งทั่วไป เนื่องจากมีความสมดุลระหว่างต้นทุนและประสิทธิภาพ
ATC ประเภทใดเหมาะสมที่สุดสำหรับการตัดเฉือนความเร็วสูง?
เครื่องเปลี่ยนเครื่องมืออัตโนมัติแบบแขน (Arm-type ATC) มักเป็นตัวเลือกที่ดีที่สุดสำหรับการตัดเฉือนความเร็วสูง เนื่องจากช่วยให้เปลี่ยนเครื่องมือได้เร็วขึ้นและลดเวลาที่ไม่เกิดการตัดเฉือน โดยทั่วไปจะใช้ในงานขึ้นรูปแม่พิมพ์ ชิ้นส่วนอากาศยาน และการผลิตอัตโนมัติ
เครื่องเปลี่ยนเครื่องมืออัตโนมัติสามารถบรรจุเครื่องมือได้กี่ชิ้น?
ความจุของเครื่องมือขึ้นอยู่กับการออกแบบของระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) ระบบ ATC แบบร่มขนาดเล็กอาจเก็บเครื่องมือได้ 12–24 ชิ้น ในขณะที่ระบบแบบโซ่ขนาดใหญ่สามารถเก็บเครื่องมือได้มากกว่า 60 หรือแม้แต่ 100 ชิ้น สำหรับงานกลึงที่ซับซ้อน
เหตุใดเครื่องจักร CNC ขนาดใหญ่จึงใช้ ATC แบบโซ่?
เครื่องจักร CNC ขนาดใหญ่ มักใช้ในการขึ้นรูปชิ้นงานที่ซับซ้อนซึ่งต้องใช้เครื่องมือตัดจำนวนมาก ระบบเปลี่ยนเครื่องมืออัตโนมัติแบบโซ่ (Chain-type ATC) ให้ความสามารถในการใช้งานเครื่องมือที่มากกว่าและมีความยืดหยุ่นที่ดีกว่าสำหรับการขึ้นรูปชิ้นงานที่มีรอบการทำงานยาวนานและการทำงานหลายขั้นตอน
อะไรคือสาเหตุที่ทำให้ระบบเปลี่ยนเครื่องมืออัตโนมัติทำงานล้มเหลว?
ปัญหาทั่วไปของระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) ได้แก่ ข้อผิดพลาดในการวางตำแหน่งเครื่องมือ การทำงานผิดพลาดของเซ็นเซอร์ การหล่อลื่นไม่เพียงพอ ชิ้นส่วนกลไกสึกหรอ และการติดตั้งตัวจับยึดเครื่องมือไม่ถูกต้อง การบำรุงรักษาอย่างสม่ำเสมอจะช่วยเพิ่มความน่าเชื่อถือของระบบ ATC และลดเวลาหยุดทำงานของเครื่องจักร
ระบบควบคุมการจราจรทางอากาศ (ATC) ควรได้รับการบำรุงรักษาบ่อยแค่ไหน?
การตรวจสอบและบำรุงรักษาอย่างสม่ำเสมอมีความสำคัญต่อประสิทธิภาพการทำงานของระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) ที่เสถียร ควรทำการหล่อลื่น ตรวจสอบเซ็นเซอร์ ตรวจสอบตัวจับยึดเครื่องมือ และทำความสะอาดเป็นระยะ เพื่อลดข้อผิดพลาดในการเปลี่ยนเครื่องมือและการหยุดทำงานโดยไม่คาดคิด
ระบบเปลี่ยนเครื่องมืออัตโนมัติที่ดีนั้นทำได้มากกว่าแค่เปลี่ยนเครื่องมือ — มันส่งผลโดยตรงต่อประสิทธิภาพการตัดเฉือน เวลาในการทำงาน และความเสถียรของการผลิต
ระบบ ATC ประเภทต่างๆ ถูกออกแบบมาเพื่อตอบสนองความต้องการในการตัดเฉือนที่แตกต่างกัน การเลือกใช้ระบบที่เหมาะสมจะช่วยลดเวลาหยุดทำงาน ปรับปรุงระบบอัตโนมัติ และทำให้การตัดเฉือนที่ซับซ้อนมีประสิทธิภาพมากขึ้น
หากการผลิตของคุณยังคงถูกจำกัดด้วยการเปลี่ยนเครื่องมือที่ช้าหรือกำลังการผลิตเครื่องมือที่ไม่เพียงพอ ระบบ ATC อาจเป็นหนึ่งในปัจจัยที่สำคัญที่สุดที่ควรพิจารณาเมื่อเลือกเครื่อง CNC
