ผู้ผลิตศูนย์เครื่องจักรกลแนวตั้ง Yangsen-CNC ในประเทศจีน

ศูนย์เครื่องจักรกลแนวตั้ง CNC ของเราออกแบบมาเพื่อตอบสนองความต้องการด้านการตัดเฉือนประสิทธิภาพสูงของคุณ ด้วยการวางแนวแกนหมุนแนวตั้ง ระบบอัตโนมัติขั้นสูง และความแม่นยำที่เหนือชั้น จึงมอบผลลัพธ์การตัดเฉือนที่เหนือกว่าสำหรับชิ้นส่วนที่ซับซ้อน ไม่ว่าคุณจะอยู่ในอุตสาหกรรมการบินและอวกาศ ยานยนต์ หรือการผลิตแม่พิมพ์ เครื่องจักรของเรารับประกันความน่าเชื่อถือ ความเร็ว และความแม่นยำ

ศูนย์เครื่องจักรกลแนวตั้ง CNC：

ศูนย์เครื่องจักรกลแนวตั้ง หมายถึงศูนย์เครื่องจักรกลที่มีแกนของเพลาหลักและชุดโต๊ะทำงานตั้งฉากกับแกนหลัก ขนาดโต๊ะของศูนย์นี้เหมาะสำหรับชิ้นงานแปรรูปส่วนใหญ่

ด้านล่างนี้คือ USP สำหรับ ศูนย์เครื่องจักรกลแนวตั้ง CNC (วีเอ็มซี):

1. ไม่แพงขนาดนั้นเมื่อเทียบกับ HMC

2. ติดตั้งง่าย: ศูนย์เครื่องจักรกลแนวตั้ง CNC ยังเป็นที่รู้จักในเรื่องความยืดหยุ่นและความสามารถในการตั้งโปรแกรม ช่วยให้สามารถเปลี่ยนแปลงการตั้งค่าได้อย่างรวดเร็ว

3. ง่ายกว่ามากในการจัดการสำหรับผู้ปฏิบัติงานของคุณ

4. คุ้มต้นทุนมากขึ้น: เครื่องจักร CNC VMC มักจะคุ้มต้นทุนมากกว่าเครื่องจักรประเภทอื่นเนื่องจากมีประสิทธิภาพและความน่าเชื่อถือ

5. ความแม่นยำและความเที่ยงตรงสูง: หากคุณต้องการการประมวลผลชิ้นส่วนที่มีความแม่นยำสูง ศูนย์เครื่องจักรกลแนวตั้ง CNC สามารถบรรลุความแม่นยำและความสามารถในการทำซ้ำในระดับสูงได้เนื่องจากความสามารถในการควบคุมแกนหลายแกนพร้อมกัน

6. ความสามารถในการทำซ้ำที่แข็งแกร่ง: VMC ดึงดูดคุณได้มากกว่า ทั้งสำหรับร้านค้าขนาดเล็กและการทำงานของเครื่องจักรขนาดใหญ่เนื่องจากความสามารถในการทำซ้ำ

7. เวลาในการผลิตที่รวดเร็ว: การผลิตทั้งหมดมุ่งหวังที่จะผลิตได้เร็วขึ้นและสร้างผลกำไรได้มากขึ้น VMC สามารถลดเวลาในการผลิตได้อย่างมาก ซึ่งหมายความว่าโครงการของคุณจะมีผลผลิตและระยะเวลาดำเนินการที่เร็วขึ้น

ด้วยประโยชน์เหล่านี้ ศูนย์เครื่องจักรกลแนวตั้ง CNC จึงเป็นเครื่องมือสำคัญสำหรับทุกโรงงาน ไม่ว่าคุณจะต้องการเครื่องจักรสำหรับงานหนักเพื่อจัดการชิ้นงานที่มีความแม่นยำ หรือรุ่นที่ราคาไม่แพงสำหรับงานง่ายๆ คุณก็มั่นใจได้ว่าจะได้พบกับโซลูชันที่สมบูรณ์แบบสำหรับความต้องการของคุณด้วยเครื่องจักรอเนกประสงค์เหล่านี้

หากต้องการความช่วยเหลือเพิ่มเติมในการเลือก VMC ประเภทที่เหมาะสม โปรดติดต่อทีมผู้เชี่ยวชาญด้านงานกลึง CNC ที่มีประสบการณ์ของเรา พวกเขาพร้อมให้ข้อมูลเชิงลึกและคำแนะนำที่จำเป็นแก่คุณ เพื่อการตัดสินใจซื้อเครื่อง CNC ครั้งต่อไปอย่างชาญฉลาด

คุณสมบัติของศูนย์เครื่องจักรกลแนวตั้ง CNC

เครื่องมือกลของผลิตภัณฑ์นี้ติดตั้งด้วยส่วนประกอบของแบรนด์ดังในอุตสาหกรรม พร้อมด้วยแรงบิดขนาดใหญ่ มอเตอร์ความเร็วสูง และการออกแบบฐานที่แข็งแกร่งเป็นพิเศษ เมื่อคำนึงถึงแรงบิดสูง ความเร็วสูง และความแม่นยำสูง จึงเหมาะสำหรับการประมวลผลผลิตภัณฑ์และแม่พิมพ์ทุกประเภท

ประสิทธิภาพการตัดเครื่องจักร

ลักษณะโครงสร้างเครื่องจักรเฟรมแนวตั้ง

1. แกนสามแกนใช้สกรูเกรด THKΦ40-C3 ของญี่ปุ่น แกนสามแกนใช้ตลับลูกปืน NSK ดั้งเดิม (3062) โหมด 3+2 การบำบัดด้วยแรงดึงล่วงหน้าเพื่อป้องกันการเคลื่อนตัวเนื่องจากความร้อน 2. แกนจมูกสั้น BBT40 เส้นผ่านศูนย์กลางภายนอก 150 มม. ความแข็งสูง ความเร็วรอบ 10,000 รอบต่อนาที ใช้ตลับลูกปืน 5 ตัว หัวฉีดน้ำหล่อเย็นมาตรฐาน และแกนไฟฟ้า HSK-63 เสริม 3. โต๊ะทำงาน 1020*570 มม. 4. ระยะการเคลื่อนที่สามแกน X:900/Y:570/Z:680 ตำแหน่งการติดตั้งสำรองของเครื่องชั่งเชิงเส้นออปติคัลสามารถติดตั้งด้วยบอลสกรูระบายความร้อนด้วยน้ำมันแบบกลวงได้ 5. เครื่องชั่งเชิงเส้นแบบออปติคัล เครื่องชั่งเชิงเส้นแบบออปติคัล Heidenhain, Fagor เสริม ความแม่นยำ ±5um เพื่อความแม่นยำในการกำหนดตำแหน่งของเครื่องมือกล 6. ติดตั้งรางเลื่อนเชิงเส้น THK ของญี่ปุ่นหรือ Rexroth ของเยอรมัน ความกว้างของรางเลื่อนเชิงเส้นสูงสุด 45 มม. 7. โครงสร้างแขนเสาสองชั้น มีความแข็งแกร่งดีขึ้น 8. การประมวลผลระบบสมดุลอากาศมาตรฐานมีเสถียรภาพมากขึ้น

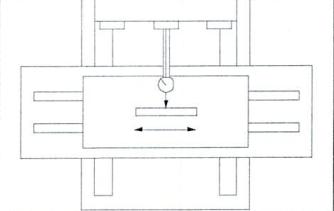

เลขที่	ข้อมูลจำเพาะ		แผนภูมิ	มาตรฐาน (ไม่เกิน) มม.

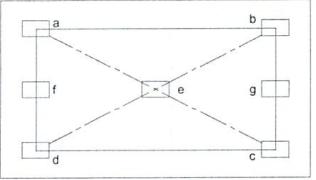

1	ความเรียบของพื้นผิวโต๊ะทำงาน			0.04/1000 มม.

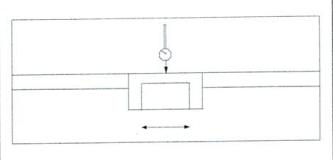

2	ความเรียบของโต๊ะ X			0.01 ยาว=500มม.
3	ความเรียบของโต๊ะ Y			0.02

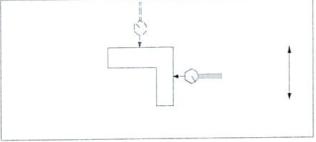

4	ความขนานระหว่างการเคลื่อนที่ของแกน X และพื้นผิวโต๊ะ			0.02
5	ความขนานระหว่างการเคลื่อนที่ของแกน Y และพื้นผิวโต๊ะ			0.02

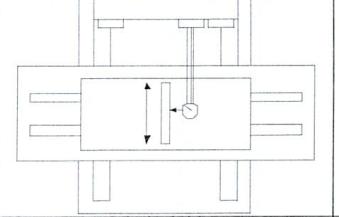

6	ความขนานระหว่างการเคลื่อนที่ของแกน X และพื้นผิวของรางตาราง			0.025/ ความยาวเต็ม

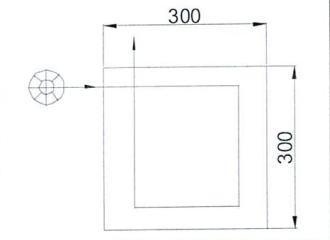

7	ความตั้งฉากระหว่างการเคลื่อนที่ของแกน X และ Y			0.015 ยาว=300มม.

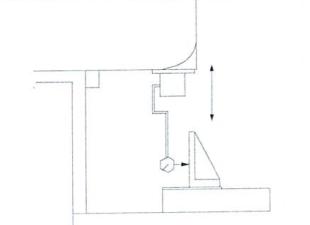

8	ความตรงของการเคลื่อนที่แกน Z: ทิศทาง XZ			0.01 ยาว=500มม.

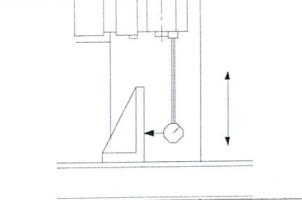

9	ความตรงของการเคลื่อนที่แกน Z: ทิศทาง YZ			0.01 ยาว=500มม.

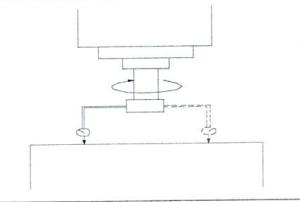

10	ความตั้งฉากของแกนหมุนกับพื้นผิวโต๊ะ			0.02 D=300 มม.
11	ความตรงระหว่างแกนหมุนและแกน Z	ใกล้แกนหมุน		0.007
		300 มม. จากแกนหมุน		0.015
12	ระยะการตีกลับของแกนหมุน			0.005
13	การวิ่งออกของแกนหมุน			0.005
14	การวิ่งออกของหัวแกนหมุน			0.005
15	การวิ่งออกของแกนหมุน			0.005
16	ความแม่นยำของตำแหน่ง		ทิศทางแกน X/Y/Z	0.008/0.008/0.008
17	ความแม่นยำในการวางตำแหน่งซ้ำ		ทิศทางแกน X/Y/Z	0.005/0.005/0.005

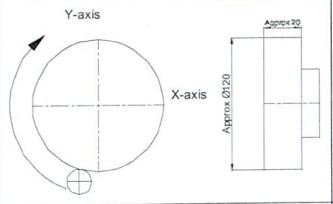

18	ความแม่นยำของการสอดแทรกแบบวงกลม			ความกลม: 0.01
19	ความแม่นยำในการกัดพื้นผิว			ความเรียบ: 0.008

ช่วงการใช้งานของศูนย์เครื่องจักรกลแนวตั้ง CNC:

ศูนย์เครื่องจักรกลแนวตั้ง CNC มีการใช้งานที่หลากหลาย

วัสดุการประมวลผล:

สามารถประมวลผลวัสดุต่างๆ เช่น อลูมิเนียม เหล็ก พลาสติก และวัสดุผสม ด้วยความแม่นยำและการทำซ้ำได้สูง

กระบวนการเครื่องจักร:

นอกจากนี้ เครื่องมือเหล่านี้ยังสามารถดำเนินการต่างๆ ได้อย่างหลากหลาย เช่น การเจาะ การคว้าน การกัด และการกลึง ได้อย่างง่ายดาย

รูปทรงเครื่องจักร:

ศูนย์เครื่องจักรกลแนวตั้ง CNC เป็นเครื่องมือที่มีความอเนกประสงค์อย่างยิ่ง สามารถผลิตชิ้นส่วนคุณภาพสูงได้อย่างรวดเร็วและมีประสิทธิภาพ ซึ่งทำให้ VMC สามารถประมวลผลชิ้นส่วนที่ซับซ้อน เช่น แผ่น ดิสก์ แม่พิมพ์ และเปลือกขนาดเล็กได้เป็นหลัก

อุตสาหกรรมการประยุกต์ใช้:

ศูนย์เครื่องจักรกลแนวตั้ง CNC ถูกใช้งานอย่างแพร่หลายในอุตสาหกรรมยานยนต์ การแพทย์ อิเล็กทรอนิกส์ และอุตสาหกรรมอื่นๆ ที่ต้องการเครื่องจักรที่มีความแม่นยำ ด้วยการเขียนโปรแกรมและทักษะการใช้งานที่เหมาะสม ศูนย์เครื่องจักรกลแนวตั้ง CNC สามารถผลิตชิ้นงานที่มีความแม่นยำสูงและรูปทรงที่ซับซ้อนได้อย่างง่ายดาย

มักใช้เพื่อผลิตชิ้นส่วนที่กำหนดเองในระยะเวลาอันสั้นด้วยการลงทุนด้านทุนที่น้อยที่สุด

สามารถใช้ได้ทั้งกับการผลิตปริมาณน้อยและปริมาณมาก ด้วยการใช้ประโยชน์จากเทคโนโลยีล่าสุด ทำให้ผู้ผลิตสามารถเพิ่มผลผลิตและลดต้นทุนได้

ความสามารถในการประมวลผลของศูนย์เครื่องจักรกลแนวตั้ง CNC:

ศูนย์เครื่องจักรกลแนวตั้งสามารถทำงานครบวงจรตั้งแต่การกัด การเจาะ การต๊าป และการตัดเกลียว ศูนย์เครื่องจักรกลแนวตั้งมีอย่างน้อยสามแกนและสองข้อต่อ โดยทั่วไปแล้วสามารถทำงานแบบสามแกนและสามข้อต่อได้ บางรุ่นสามารถควบคุมการทำงานแบบ 5 แกนและ 6 แกนได้

มักใช้เพื่อผลิตชิ้นส่วนที่กำหนดเองในระยะเวลาอันสั้นด้วยการลงทุนด้านทุนที่น้อยที่สุด

สามารถใช้ได้ทั้งกับการผลิตปริมาณน้อยและปริมาณมาก ด้วยการใช้ประโยชน์จากเทคโนโลยีล่าสุด ทำให้ผู้ผลิตสามารถเพิ่มผลผลิตและลดต้นทุนได้

ข้อดีของศูนย์เครื่องจักรกลแนวตั้ง CNC:

เมื่อเปรียบเทียบกับศูนย์การกลึงแนวนอน (HMC) ความสูงของคอลัมน์ศูนย์การกลึง CNC แนวตั้งนั้นมีจำกัด และควรลดระยะการประมวลผลของชิ้นงานประเภทกล่อง ซึ่งเป็นข้อเสียของศูนย์การกลึงแนวตั้ง

อย่างไรก็ตาม การยึดชิ้นงานและการวางตำแหน่งของศูนย์เครื่องจักรกลแนวตั้งนั้นสะดวก วิถีการเคลื่อนที่ของเครื่องมือตัดนั้นสังเกตได้ง่าย โปรแกรมแก้ไขข้อบกพร่องนั้นสะดวกต่อการตรวจสอบและวัด และสามารถพบปัญหาได้ทันเวลา และสามารถดำเนินการปิดเครื่องหรือปรับเปลี่ยนได้

สภาวะการระบายความร้อนนั้นสามารถสร้างขึ้นได้ง่าย และของเหลวตัดสามารถเข้าถึงเครื่องมือตัดและพื้นผิวที่ผ่านการกลึงได้โดยตรง

แกนพิกัดทั้งสามสอดคล้องกับระบบพิกัดคาร์ทีเซียน และความรู้สึกตามสัญชาตญาณสอดคล้องกับมุมมองของรูปแบบ และเศษวัสดุสามารถถอดออกและหลุดออกได้ง่าย เพื่อหลีกเลี่ยงการขีดข่วนพื้นผิวที่ผ่านการประมวลผล

เมื่อเทียบกับศูนย์การกลึงแนวนอนที่เกี่ยวข้องแล้ว โครงสร้างจะเรียบง่าย พื้นที่วางพื้นจะเล็ก และมีราคาถูกกว่า

5 สิ่งที่คุณต้องพิจารณาเมื่อซื้อ VMC

1. การใช้งานและชิ้นงานและความต้องการ

การออกแบบและการก่อสร้างควบคุมความสามารถของศูนย์การกลึงแนวตั้งในการกลึงชิ้นส่วนให้มีความคลาดเคลื่อนแคบด้วยความแม่นยำและความสามารถในการทำซ้ำได้

ไม่ว่าจะเป็นห้องเครื่องมือขนาดเล็ก โรงงาน หรือโรงงานผลิต มีหลายปัจจัยที่ต้องพิจารณาเมื่อต้องเลือกซื้อเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง (VMC) สิ่งสำคัญอันดับแรกคือการใช้งาน ชิ้นงาน และความต้องการของแผนกต่างๆ ในโรงงาน เราต้องเลือกเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งที่เหมาะสมกับความต้องการในการแปรรูปชิ้นงานและปริมาณการผลิต

2. โครงสร้างและเสถียรภาพ

ในบรรดาคุณลักษณะของเครื่องมือกลหลายประการที่ต้องพิจารณาอย่างละเอียดก่อนตัดสินใจซื้อ VMC ได้แก่ โครงสร้างและเสถียรภาพของเครื่องจักร เสถียรภาพและความแข็งแกร่งของเครื่องจักรเป็นหนึ่งในปัจจัยสำคัญที่สุดที่จะช่วยให้มั่นใจถึงความแม่นยำในการตัดเฉือน

3. ความแม่นยำและปริมาณการผลิตจำนวนมาก

หากไม่คำนึงถึงความแม่นยำและความสามารถในการทำซ้ำ ราคาเครื่องจักรก็ไม่มีความหมาย เราไม่ได้ส่งเสริมให้ลูกค้าซื้ออุปกรณ์ที่มีราคาแพงมาก สิ่งที่เราต้องการเน้นย้ำคือการซื้อ VMC ที่มีความแม่นยำสูงและกำลังการผลิตจำนวนมากด้วยงบประมาณที่เหมาะสม

ดังนั้น ความสามารถในการประมวลผลชิ้นส่วนให้ได้ความคลาดเคลื่อนต่ำและปริมาณการผลิตจำนวนมากจึงเป็นสิ่งสำคัญ การออกแบบและโครงสร้างของเครื่องจักรจึงมีบทบาทสำคัญ ความสามารถในการบรรลุความแม่นยำและความถูกต้องแม่นยำตามที่ต้องการ รวมถึงจำนวนชิ้นส่วนที่ต้องกลึง จะส่งผลต่อคุณภาพของเครื่องจักรที่ต้องการและราคาที่เครื
