ประเภทของเครื่อง CNC 5 แกน

เมื่อคนทั่วไปเริ่มสนใจเครื่องจักร CNC 5 แกน พวกเขามักจะคิดว่าเครื่องจักรเหล่านั้นเหมือนกันหมด

แต่เมื่อคุณเริ่มเปรียบเทียบรุ่นต่างๆ คุณจะสังเกตเห็นความแตกต่างอย่างมากได้อย่างรวดเร็ว ทั้งในด้านราคา โครงสร้าง ขนาด และประสิทธิภาพ

เครื่องจักรบางชนิดได้รับการออกแบบมาสำหรับชิ้นส่วนแม่พิมพ์ขนาดเล็กที่มีความแม่นยำสูง

บางส่วนถูกสร้างขึ้นเพื่อใช้ในการผลิตชิ้นส่วนขนาดใหญ่สำหรับอุตสาหกรรมการบินและอวกาศ

แม้ว่าอุปกรณ์เหล่านี้ทั้งหมดจะอ้างว่าเป็น "5 แกน" แต่ความสามารถที่แท้จริงของพวกมันอาจแตกต่างกันอย่างมาก

แล้วอะไรที่ทำให้พวกมันแตกต่างกัน?

คำตอบอยู่ที่การกำหนดค่าเครื่องจักร

เครื่องจักร CNC 5 แกนประเภทต่างๆ ส่งผลต่อความเสถียรในการตัดเฉือน ความสามารถในการรับน้ำหนักชิ้นงาน ความเรียบของพื้นผิว และประสิทธิภาพการผลิตโดยรวม

เครื่องจักร 5 แกนไม่ได้มีโครงสร้างเหมือนกันทั้งหมด และการทำความเข้าใจความแตกต่างเหล่านี้เป็นสิ่งสำคัญก่อนที่จะตัดสินใจลงทุน

ในบทความนี้ เราจะแนะนำเครื่องจักร CNC 5 แกนประเภทหลัก ๆ และอธิบายว่าการกำหนดค่าแต่ละแบบส่งผลต่อประสิทธิภาพการตัดเฉือนในโลกแห่งความเป็นจริงอย่างไร

เครื่อง CNC 5 แกน คืออะไร?

เครื่องจักร CNC 5 แกนเป็นศูนย์กลางการตัดเฉือนขั้นสูงที่สามารถเคลื่อนย้ายเครื่องมือตัดหรือชิ้นงานไปตามแกนต่างๆ 5 แกนได้

ประกอบด้วย:

แกนเชิงเส้นสามแกน: X, Y และ Z

แกนหมุนสองแกน: โดยทั่วไปคือ A, B หรือ C

แกนหมุนเพิ่มเติมช่วยให้เครื่องมือสามารถเข้าถึงชิ้นงานจากหลายมุมโดยไม่ต้องขยับตำแหน่งชิ้นงาน

ในทางปฏิบัติ หมายความว่าเครื่องจักรนี้สามารถขึ้นรูปชิ้นงานที่มีรูปทรงเรขาคณิตซับซ้อน โพรงลึก และพื้นผิวโค้งได้ในขั้นตอนเดียว

มันทำงานอย่างไร?

ในเครื่องจักร 3 แกนแบบดั้งเดิม เครื่องมือตัดจะเคลื่อนที่ได้เฉพาะขึ้น/ลง ซ้าย/ขวา และหน้า/หลังเท่านั้น หากต้องการตัดเฉือนหลายด้าน ผู้ปฏิบัติงานต้องคลายแคลมป์และจัดตำแหน่งชิ้นงานใหม่

เครื่องจักร CNC 5 แกนช่วยขจัดข้อจำกัดนี้ได้

ด้วยการเพิ่มการเคลื่อนที่แบบหมุน เครื่องจักรนี้สามารถทำสิ่งต่อไปนี้ได้:

เอียงโต๊ะทำงาน

หมุนหัวแกนหมุน

หรือผสมผสานทั้งสองท่าเข้าด้วยกัน

วิธีนี้ช่วยให้สามารถทำการตัดเฉือนบนพื้นผิวหลายๆ พื้นผิวพร้อมกันได้ โดยใช้การจับยึดเพียงจุดเดียว

เหตุใดการตัดเฉือน 5 แกนจึงมีความสำคัญ?

เมื่อเปรียบเทียบกับการตัดเฉือนแบบ 3 แกน ระบบ 5 แกนมีข้อดีดังนี้:

ประสิทธิภาพการตัดเฉือนที่สูงขึ้น

ปรับปรุงความแม่นยำทางเรขาคณิต

ผิวชิ้นงานที่เรียบเนียนกว่าบนชิ้นส่วนที่ซับซ้อน

ลดเวลาในการติดตั้ง

ลดข้อผิดพลาดในการกำหนดตำแหน่งสะสม

สำหรับอุตสาหกรรมต่างๆ เช่น การบินและอวกาศ การผลิตแม่พิมพ์และชิ้นส่วน การผลิตชิ้นส่วนทางการแพทย์ และวิศวกรรมความแม่นยำสูง ความสามารถในการทำงานแบบ 5 แกนนั้นมักเป็นสิ่งจำเป็นมากกว่าจะเป็นตัวเลือกเสริม

ประเภทของเครื่องจักร CNC 5 แกน

แม้ว่าเครื่อง CNC 5 แกนทั้งหมดจะมีคุณสมบัติการตัดเฉือนแบบหลายทิศทาง แต่การกำหนดค่าโครงสร้างของเครื่องนั้นมีอิทธิพลอย่างมากต่อประสิทธิภาพ ช่วงขนาดชิ้นงาน และความเหมาะสมของอุตสาหกรรม

ด้านล่างนี้คือประเภทหลักของเครื่อง CNC 5 แกน และวิธีการใช้งานทั่วไปในสภาพแวดล้อมการผลิตจริง

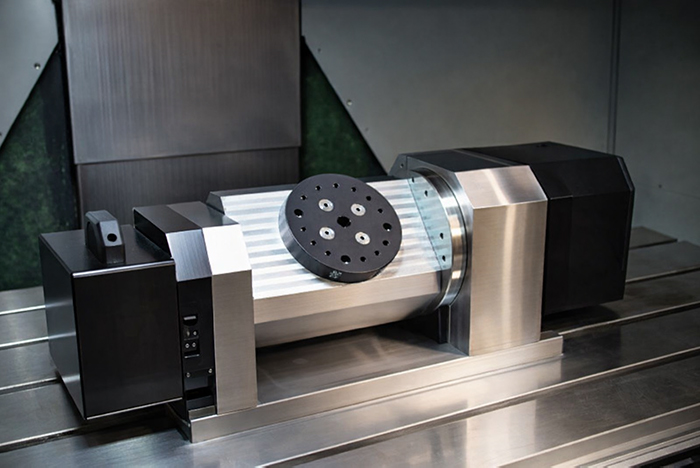

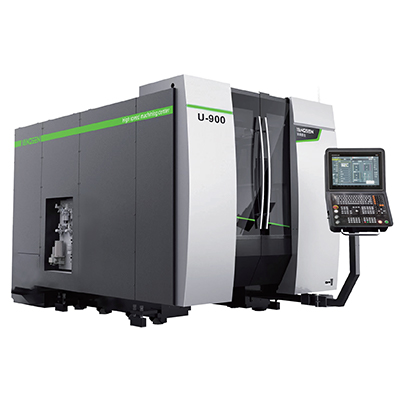

เครื่องจักร CNC 5 แกนแบบ Trunnion

คำอธิบาย

A เครื่อง CNC 5 แกนแบบแกนหมุน เครื่องจักรนี้ผสานแกนหมุนทั้งสองเข้ากับโต๊ะทำงาน โต๊ะทำงานสามารถเอียงและหมุนได้ ในขณะที่แกนหมุนยังคงอยู่กับที่ในแนวตั้ง โครงสร้างนี้สร้างแพลตฟอร์มการตัดเฉือนที่กะทัดรัดและแข็งแรง เหมาะอย่างยิ่งสำหรับงานขึ้นรูปที่มีความแม่นยำสูง

อุตสาหกรรมทั่วไป

เครื่องจักรประเภทนี้ใช้กันอย่างแพร่หลายในการผลิตแม่พิมพ์และดาย การผลิตอุปกรณ์ทางการแพทย์ และการกลึงชิ้นส่วนขนาดเล็กสำหรับอุตสาหกรรมการบินและอวกาศ ในโรงงานผลิตแม่พิมพ์ เครื่องจักรแบบแกนหมุน (Trunnion Machine) ได้รับการยกย่องในด้านความเสถียรระหว่างการตกแต่งพื้นผิวด้วยความเร็วสูง ในด้านการแพทย์ เครื่องจักรเหล่านี้มักใช้ในการกลึงรูปทรงเรขาคณิตที่ซับซ้อนของอุปกรณ์ฝังในร่างกาย ซึ่งความแม่นยำและคุณภาพของพื้นผิวมีความสำคัญอย่างยิ่ง ผู้ผลิตชิ้นส่วนสำหรับอุตสาหกรรมการบินและอวกาศอาจใช้เครื่องจักรเหล่านี้สำหรับชิ้นส่วนโครงสร้างขนาดเล็กหรือชิ้นส่วนอะลูมิเนียมที่มีความแม่นยำสูง

ชิ้นส่วนที่เหมาะสม

เครื่องจักรแบบ Trunnion เหมาะสำหรับชิ้นส่วนต่างๆ เช่น แม่พิมพ์ฉีดพลาสติก แม่พิมพ์หล่อขึ้นรูป อุปกรณ์ปลูกถ่ายกระดูก ใบพัดกังหันขนาดเล็ก และตัวเรือนอะลูมิเนียมที่ซับซ้อน ชิ้นส่วนเหล่านี้มักต้องการการกลึงหลายพื้นผิว ความคลาดเคลื่อนที่แคบ และผิวสำเร็จที่ละเอียดภายในพื้นที่ทำงานที่กะทัดรัด

ประโยชน์

ความแข็งแกร่งของโครงสร้างที่ยอดเยี่ยม

ความแม่นยำสูงในการขึ้นรูปชิ้นงานตามรูปทรง

ขนาดกะทัดรัด

การตัดเฉือนหลายพื้นผิวอย่างมีประสิทธิภาพ

ข้อเสีย

ความสามารถในการรองรับขนาดชิ้นงานที่จำกัด

ข้อจำกัดด้านน้ำหนักบรรทุกของโต๊ะ เมื่อเทียบกับระบบแบบหัวกด

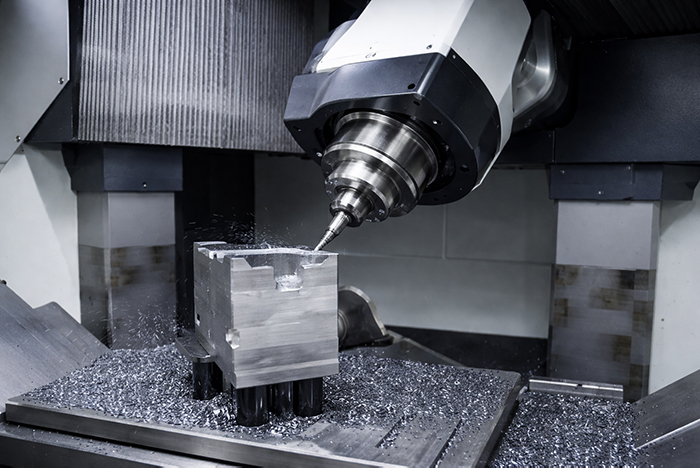

หัวหมุน (แบบหัวหมุนได้) สำหรับเครื่อง CNC 5 แกน

คำอธิบาย

ในการกำหนดค่าแบบหัวต่อหัว แกนหมุนทั้งสองจะถูกรวมเข้าไว้ในหัวแกนหมุนแทนที่จะอยู่บนโต๊ะทำงาน โต๊ะทำงานจะอยู่กับที่ ในขณะที่แกนหมุนจะเอียงและหมุนเพื่อเข้าใกล้ชิ้นงานจากหลายมุม

โครงสร้างนี้มีข้อได้เปรียบอย่างยิ่งเมื่อทำการกลึงชิ้นส่วนขนาดใหญ่หรือหนัก

อุตสาหกรรมทั่วไป

เครื่องจักรแบบหัวเดียว 5 แกน พบได้ทั่วไปในอุตสาหกรรมการบินและอวกาศ ยานยนต์ การผลิตโครงสร้าง การป้องกันประเทศ และการผลิตอุปกรณ์พลังงาน ผู้ผลิตด้านการบินและอวกาศใช้เครื่องจักรเหล่านี้ในการขึ้นรูปโครงสร้างอะลูมิเนียม ชิ้นส่วนไทเทเนียม และชิ้นส่วนรับน้ำหนักที่ซับซ้อน ส่วนผู้ผลิตชิ้นส่วนยานยนต์ใช้เครื่องจักรเหล่านี้สำหรับแม่พิมพ์ขนาดใหญ่และตัวเรือนโครงสร้าง

ชิ้นส่วนที่เหมาะสม

เครื่องจักรเหล่านี้เหมาะอย่างยิ่งสำหรับชิ้นส่วนโครงสร้างเครื่องบิน ตัวเรือนเครื่องยนต์ ตัวเรือนเกียร์ โครงอะลูมิเนียมขนาดใหญ่ และชิ้นส่วนยึดไทเทเนียมที่ซับซ้อนสำหรับอุตสาหกรรมการบินและอวกาศ เนื่องจากแท่นวางไม่หมุน จึงสามารถกลึงชิ้นงานที่มีน้ำหนักมากได้อย่างปลอดภัยและมีประสิทธิภาพยิ่งขึ้น

ประโยชน์

เหมาะสำหรับชิ้นส่วนขนาดใหญ่และหนัก

การเข้าถึงเครื่องมือที่ยืดหยุ่นสำหรับรูปทรงเรขาคณิตที่ซับซ้อน

ไม่มีข้อจำกัดเรื่องน้ำหนักบรรทุกของโต๊ะหมุน

ข้อเสีย

โครงสร้างเชิงกลที่ซับซ้อนยิ่งขึ้น

การลงทุนด้านอุปกรณ์ที่สูงขึ้น

การพิจารณาการบำรุงรักษาที่เพิ่มขึ้น

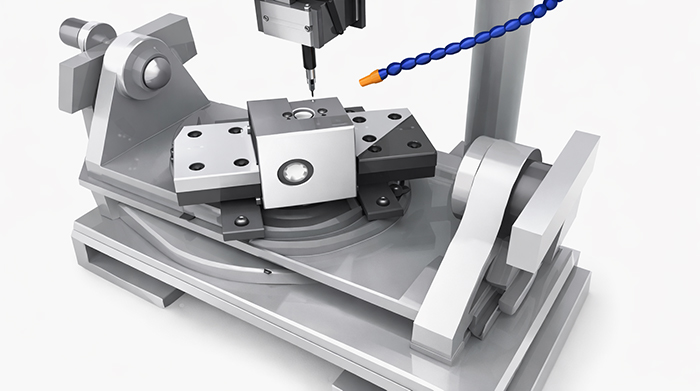

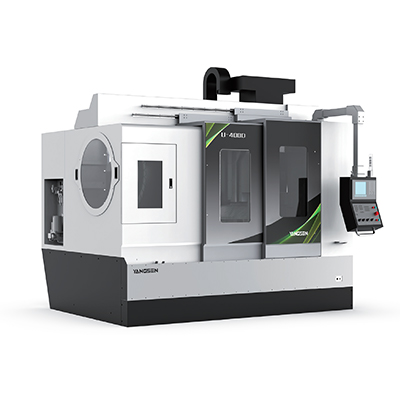

เครื่องจักร CNC 5 แกน แบบตั้งโต๊ะ/แบบโต๊ะe

คำอธิบาย

การจัดวางโต๊ะ/แท่นวางชิ้นงานทำให้แกนหมุนทั้งสองอยู่ภายในระบบโต๊ะ ในขณะที่หัวแกนหมุนยังคงอยู่กับที่ การออกแบบนี้เน้นความแม่นยำในการกำหนดตำแหน่งและประสิทธิภาพเชิงโครงสร้างที่สมดุล

เครื่องนี้มีสภาพแวดล้อมการตัดเฉือนที่เสถียรสำหรับชิ้นส่วนที่มีความแม่นยำขนาดกลาง

อุตสาหกรรมทั่วไป

โลหะชนิดนี้มักใช้ในอุตสาหกรรมวิศวกรรมความแม่นยำสูง การผลิตเครื่องมือและอุปกรณ์จับยึด การผลิตอุปกรณ์ทางการแพทย์ และการผลิตชิ้นส่วนอิเล็กทรอนิกส์ โดยเฉพาะอย่างยิ่งในกรณีที่ความสม่ำเสมอและความแม่นยำทางเรขาคณิตมีความสำคัญอย่างยิ่งในการผลิตจำนวนมาก

ชิ้นส่วนที่เหมาะสม

การใช้งานทั่วไป ได้แก่ ตัวเรือนที่มีความแม่นยำสูง อุปกรณ์จับยึดเครื่องมือ ตัวยึดที่มีความแม่นยำสูง ชิ้นส่วนกลไกที่ซับซ้อน และชิ้นส่วนโครงสร้างขนาดกลางที่ต้องการการกลึงหลายมุม ชิ้นส่วนเหล่านี้มักต้องการความแม่นยำของมิติที่สม่ำเสมอและการควบคุมรูปทรงที่เสถียร

ประโยชน์

ความแม่นยำในการกำหนดตำแหน่งสูง

โครงสร้างที่มั่นคงและสมดุล

ความสามารถในการทำซ้ำที่เชื่อถือได้

ข้อเสีย

ข้อจำกัดขนาดชิ้นงานขนาดกลาง

ระบบหมุนต้องได้รับการปรับเทียบอย่างแม่นยำ

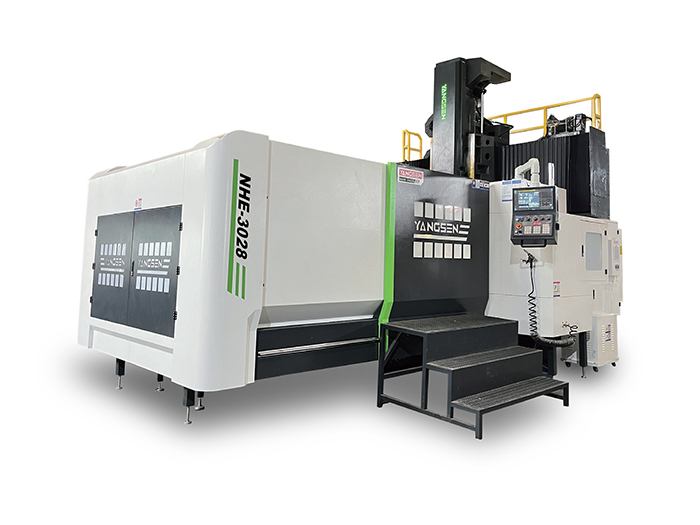

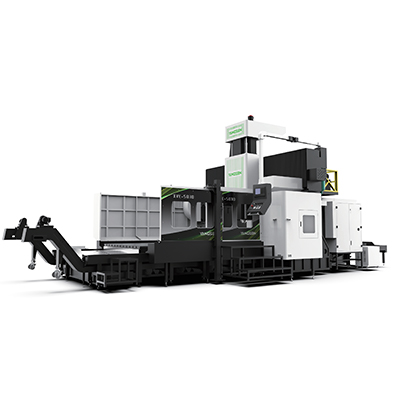

เครื่องจักร CNC แบบโครงสร้างคาน 5 แกน

คำอธิบาย

A เครื่องจักร CNC แบบโครงสร้างคาน 5 แกน มีโครงสร้างเฟรมแบบสะพานที่ออกแบบมาสำหรับการตัดเฉือนขนาดใหญ่ มักจะผสมผสานระบบโครงเครนเข้ากับการกำหนดค่าหัวหมุน ทำให้สามารถตัดเฉือนชิ้นงานขนาดใหญ่ได้

วัสดุประเภทนี้เน้นความแข็งแกร่งและประสิทธิภาพการใช้งานหนัก

อุตสาหกรรมทั่วไป

เครื่องจักรแบบโครงสร้างคาน 5 แกน (Gantry 5-axis machines) ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตด้านการบินและอวกาศ การผลิตอุปกรณ์พลังงานลม การต่อเรือ การขนส่งทางราง และอุตสาหกรรมเครื่องจักรกลหนัก โดยเฉพาะอย่างยิ่งเหมาะสำหรับภาคส่วนที่ต้องการการขึ้นรูปชิ้นส่วนโครงสร้างขนาดใหญ่ที่มีความเสถียรของมิติสูง

ชิ้นส่วนที่เหมาะสม

ชิ้นส่วนทั่วไปได้แก่ โครงสร้างปีกเครื่องบิน ดุมกังหันลม แม่พิมพ์ขนาดใหญ่ ชิ้นส่วนเรือ โครงเหล็กขนาดใหญ่ และโครงสร้างเครื่องมือคอมโพสิตขนาดใหญ่ ชิ้นส่วนเหล่านี้มักมีขนาดเกินขีดความสามารถของเครื่องจักรกลมาตรฐาน และต้องการแท่นวางขนาดใหญ่ที่มีความเสถียร

ประโยชน์

ความแข็งแกร่งสูงมาก

เหมาะสำหรับชิ้นส่วนขนาดใหญ่พิเศษ

ความสามารถในการกลึงงานหนักที่แข็งแกร่ง

ข้อเสีย

พื้นที่ติดตั้งขนาดใหญ่

ความต้องการโครงสร้างพื้นฐานที่สูงขึ้น

ต้นทุนการลงทุนที่สูงมาก

คำถามที่พบบ่อย

เครื่องจักร CNC 5 แกนหลักๆ มีกี่ประเภท?

เครื่องจักรหลักๆ 5 แกน ได้แก่ เครื่องจักรแบบแกนหมุน (trunnion-type), แบบหัวหมุน (head/head หรือ swavel head), แบบโต๊ะหมุน (table/table type) และเครื่องจักรแบบโครงเครน (gantry) ความแตกต่างอยู่ที่ตำแหน่งของแกนหมุนทั้งสอง—ว่าอยู่บนโต๊ะ ที่หัวแกนหมุน หรือที่โครงสร้างโครงเครน การเปลี่ยนแปลงโครงสร้างนี้ส่งผลต่อความแข็งแรง ความสามารถในการรองรับขนาดชิ้นงาน และความยืดหยุ่นโดยรวมในการตัดเฉือน

เครื่อง CNC 5 แกนประเภทใดเหมาะสมที่สุดสำหรับการผลิตแม่พิมพ์?

เครื่องจักรแบบ Trunnion นิยมใช้กันทั่วไปในการผลิตแม่พิมพ์ เนื่องจากมีความแข็งแรงสูงและควบคุมรูปทรงได้ดีเยี่ยมในพื้นที่ทำงานขนาดกะทัดรัด อย่างไรก็ตาม สำหรับแม่พิมพ์ขนาดใหญ่มาก เครื่องจักรแบบ Gantry 5 แกนอาจเหมาะสมกว่า เนื่องจากมีระยะการเคลื่อนที่ที่ยาวกว่าและความเสถียรของโครงสร้างที่ดีกว่า

เครื่องจักร 5 แกนแบบหัวจับเหมาะสมกว่าสำหรับการผลิตชิ้นส่วนขนาดใหญ่ในอุตสาหกรรมการบินและอวกาศหรือไม่?

ใช่แล้ว โครงสร้างแบบหัว/หัว มักใช้ในอุตสาหกรรมการบินและอวกาศ เนื่องจากโต๊ะทำงานจะอยู่กับที่ ทำให้สามารถขึ้นรูปชิ้นส่วนที่มีน้ำหนักมากและขนาดใหญ่ได้โดยไม่มีข้อจำกัดเรื่องแรงหมุน โครงสร้างนี้มีประโยชน์อย่างยิ่งสำหรับโครงเครื่องบิน ชิ้นส่วนเครื่องยนต์ และชิ้นส่วนโครงสร้างที่ทำจากอลูมิเนียมหรือไทเทเนียม

การตัดเฉือนแบบ 5 แกนพร้อมกันกับการตัดเฉือนแบบ 3+2 แกนแตกต่างกันอย่างไร?

การตัดเฉือนแบบ 5 แกนพร้อมกัน ช่วยให้แกนทั้งห้าเคลื่อนที่ไปพร้อมกัน ทำให้สามารถตัดเฉือนรูปทรงได้อย่างราบเรียบและได้ผิวสำเร็จที่เหนือกว่า ในทางตรงกันข้าม การตัดเฉือนแบบ 3+2 (หรือเรียกว่าการตัดเฉือนแบบกำหนดตำแหน่ง) จะล็อกแกนหมุนไว้ในตำแหน่งขณะตัดด้วยแกนสามแกน การตัดเฉือนแบบพร้อมกันนั้นเหมาะสมกว่าสำหรับพื้นผิวที่ซับซ้อน ในขณะที่การตัดเฉือนแบบ 3+2 มักจะเพียงพอสำหรับการตัดเฉือนหลายพื้นผิวในราคาที่ต่ำกว่า

เครื่อง CNC 5 แกน ราคาเท่าไหร่?

ราคาจะแตกต่างกันอย่างมาก ขึ้นอยู่กับประเภทของเครื่องจักร ขนาดการเคลื่อนที่ ระบบควบคุม และความแข็งแรงของโครงสร้าง โดยทั่วไปแล้ว รุ่นที่มีแกนหมุนขนาดกะทัดรัดจะใช้เงินลงทุนน้อยกว่าเมื่อเทียบกับเครื่องจักรขนาดใหญ่แบบโครงสร้างคานหรือแบบหัวสำหรับอุตสาหกรรมการบินและอวกาศ นอกจากราคาซื้อแล้ว ผู้ซื้อควรพิจารณาถึงพื้นที่ติดตั้ง ระบบเครื่องมือ และค่าใช้จ่ายในการบำรุงรักษาในระยะยาวด้วย

ฉันจะเลือกการตั้งค่า 5 แกนที่เหมาะสมสำหรับการผลิตของฉันได้อย่างไร?

การเลือกใช้เครื่องจักรขึ้นอยู่กับหลายปัจจัย รวมถึงขนาดของชิ้นส่วน ประเภทวัสดุ ความแม่นยำที่ต้องการ และปริมาณการผลิต ชิ้นส่วนขนาดเล็กที่มีความแม่นยำสูงมักจะเหมาะกับระบบแกนหมุน ในขณะที่ชิ้นส่วนโครงสร้างขนาดใหญ่อาจต้องใช้ระบบหัวจับหรือระบบโครงเครน การเลือกโครงสร้างเครื่องจักรให้เหมาะสมกับความต้องการใช้งานนั้นสำคัญกว่าการเปรียบเทียบคุณสมบัติเพียงอย่างเดียว

บทสรุป

แม้ว่าเครื่อง CNC 5 แกนทั้งหมดจะมีหลักการพื้นฐานเหมือนกัน แต่การกำหนดค่าโครงสร้างของเครื่องแต่ละเครื่องทำให้คุณลักษณะการตัดเฉือนแตกต่างกันอย่างมาก

ตำแหน่งของแกนหมุน ไม่ว่าจะเป็นบนแท่น บนหัวแกนหมุน หรือภายในระบบโครงยก มีผลโดยตรงต่อความแข็งแกร่ง ความสามารถในการรองรับชิ้นงานขนาดต่างๆ ความยืดหยุ่นในการตัดเฉือน และเสถียรภาพในระยะยาว

การออกแบบแบบ Trunnion มักเป็นที่นิยมสำหรับชิ้นส่วนขนาดกะทัดรัดและมีความแม่นยำสูง

ระบบแบบหัวจับเหมาะสำหรับชิ้นส่วนโครงสร้างขนาดใหญ่และหนักมากกว่า

การจัดวางโต๊ะ/โครงสร้างโต๊ะ เน้นความแม่นยำในการจัดวางและความสมดุล

เครื่องจักรแบบโครงสร้างคานรองรับการใช้งานขนาดใหญ่พิเศษและงานหนักได้

ไม่มีเครื่อง CNC 5 แกนเครื่องใดเครื่องหนึ่งที่ดีที่สุดเพียงเครื่องเดียว

แต่ละประเภทได้รับการออกแบบมาเพื่อรองรับสภาพแวดล้อมการผลิตและวัตถุประสงค์ในการตัดเฉือนที่เฉพาะเจาะจง

การทำความเข้าใจความแตกต่างเชิงโครงสร้างเหล่านี้จะทำให้การเลือกเครื่องจักรมีความชัดเจนและมีกลยุทธ์มากขึ้น โดยเฉพาะอย่างยิ่งสำหรับผู้ผลิตที่วางแผนการลงทุนระยะยาวและการเติบโตของการผลิต

การใช้เวลาในการประเมินการกำหนดค่า ขนาดชิ้นส่วน และข้อกำหนดการใช้งาน จะนำไปสู่การตัดสินใจที่มั่นใจยิ่งขึ้นเสมอ
