อธิบายพื้นฐานเครื่องกัด CNC

เครื่องกัด CNC เป็นหนึ่งในเครื่องมือกลที่สำคัญที่สุดในการผลิตสมัยใหม่ ช่วยให้ผู้ผลิตสามารถผลิตชิ้นส่วนที่แม่นยำและซับซ้อนได้อย่างมีประสิทธิภาพและสม่ำเสมอ ตั้งแต่ชิ้นส่วนยึดและตัวเรือนแบบง่ายๆ ไปจนถึงชิ้นส่วนอากาศยานและชิ้นส่วนอุตสาหกรรม เครื่องกัด CNC ถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมต่างๆ

ในคู่มือนี้ คุณจะได้เรียนรู้พื้นฐานของเครื่องกัด CNC รวมถึงหลักการทำงาน ส่วนประกอบหลัก ประเภททั่วไป กระบวนการตัดเฉือน และปัจจัยสำคัญที่ควรพิจารณาเมื่อเลือกเครื่องกัด CNC ที่เหมาะสมสำหรับงานของคุณ

เครื่องกัด CNC คืออะไร?

เครื่องกัด CNC เป็นเครื่องมือกลที่ควบคุมด้วยคอมพิวเตอร์ ซึ่งใช้เครื่องมือตัดแบบหมุนเพื่อกำจัดวัสดุออกจากชิ้นงานและสร้างชิ้นส่วนที่มีความแม่นยำสูง แตกต่างจากเครื่องกัดแบบใช้มือ เครื่องกัด CNC จะทำตามคำสั่งที่ตั้งโปรแกรมไว้เพื่อควบคุมการเคลื่อนที่ของเครื่องมือ ความเร็วในการตัด และการทำงานของเครื่องจักรโดยอัตโนมัติ

เครื่องกัด CNC สามารถทำงานได้หลากหลาย รวมถึงการกัด การเจาะ การคว้าน และการขึ้นรูป และมีการใช้งานอย่างแพร่หลายในการผลิตชิ้นส่วนที่มีความแม่นยำสูงในอุตสาหกรรมต่างๆ เช่น ยานยนต์ การบินและอวกาศ แม่พิมพ์ และเครื่องจักรทั่วไป

เครื่องกัด CNC ทำงานอย่างไร?

เครื่องกัด CNC ทำงานโดยการแปลงแบบดิจิทัลให้เป็นคำสั่งเครื่องจักรที่ควบคุมการเคลื่อนที่ของเครื่องมือตัด กระบวนการผลิตโดยทั่วไปประกอบด้วยขั้นตอนพื้นฐานหลายขั้นตอน:

1. สร้างแบบจำลอง CAD

การออกแบบชิ้นส่วนนั้นสร้างขึ้นโดยใช้ซอฟต์แวร์ CAD ซึ่งกำหนดรูปร่าง ขนาด และข้อกำหนดในการขึ้นรูปด้วยเครื่องจักร

2. สร้างโปรแกรม CNC

ซอฟต์แวร์ CAM จะแปลงแบบร่างให้เป็นเส้นทางการเคลื่อนที่ของเครื่องมือ และสร้างรหัส G ที่ตัวควบคุม CNC สามารถเข้าใจได้

3. ตั้งค่าเครื่องจักร

ผู้ปฏิบัติงานติดตั้งเครื่องมือตัด ยึดชิ้นงานให้แน่น และตั้งค่าพารามิเตอร์การตัดเฉือนก่อนเริ่มการทำงาน

4. ดำเนินการกลึง

เครื่องกัด CNC จะทำตามคำสั่งที่ตั้งโปรแกรมไว้เพื่อเคลื่อนเครื่องมือตัดไปตามแกนต่างๆ โดยการกำจัดวัสดุและสร้างชิ้นส่วนสุดท้าย

ส่วนประกอบหลักของเครื่องกัด CNC

เครื่องกัด CNC ประกอบด้วยส่วนประกอบหลักหลายส่วนที่ทำงานร่วมกันเพื่อให้ได้ผลลัพธ์การตัดเฉือนที่แม่นยำและมีประสิทธิภาพ การทำความเข้าใจส่วนประกอบพื้นฐานเหล่านี้จะช่วยให้คุณเข้าใจวิธีการทำงานของเครื่องกัด CNC ได้ดียิ่งขึ้น

ตัวควบคุม CNC

ตัวควบคุม CNC เปรียบเสมือนสมองของเครื่องจักร ทำหน้าที่อ่านคำสั่งที่ตั้งโปรแกรมไว้ และควบคุมการเคลื่อนที่ของแกน ความเร็วรอบของแกนหมุน และการทำงานของการตัดเฉือน

แกนหมุน

แกนหมุนทำหน้าที่ยึดและหมุนเครื่องมือตัดในระหว่างการตัดเฉือน ความเร็ว กำลัง และความแข็งแกร่งของแกนหมุนส่งผลโดยตรงต่อประสิทธิภาพการตัดและความแม่นยำในการตัดเฉือน

โต๊ะทำงาน

แท่นวางชิ้นงานทำหน้าที่รองรับและยึดชิ้นงานให้มั่นคงระหว่างการกลึง โดยจะเคลื่อนที่ไปตามแกน X, Y หรือ Z ขึ้นอยู่กับการออกแบบของเครื่องจักร

ระบบแกน

เครื่องกัด CNC ส่วนใหญ่ใช้แกนหลักสามแกน:

• แกน X: ควบคุมการเคลื่อนที่ไปทางซ้ายและขวา
• แกน Y: ควบคุมการเคลื่อนที่ไปข้างหน้าและข้างหลัง
• แกน Z: ควบคุมการเคลื่อนที่ในแนวดิ่ง

เครื่องกัด CNC ขั้นสูงสามารถเพิ่มแกนหมุนเพิ่มเติมเพื่อใช้ในการขึ้นรูปชิ้นส่วนที่ซับซ้อนจากหลายมุมได้

นิตยสารเครื่องมือและระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC)

แม็กกาซีนเก็บเครื่องมือสามารถจัดเก็บเครื่องมือตัดได้หลายชิ้น ในขณะที่ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) จะเปลี่ยนเครื่องมือโดยอัตโนมัติระหว่างการตัดเฉือน เพื่อเพิ่มประสิทธิภาพและลดการทำงานด้วยตนเอง

รางนำและสกรูบอล

รางนำและสกรูบอลช่วยให้การเคลื่อนที่ของแกนเป็นไปอย่างราบรื่นและแม่นยำ ช่วยรักษาความแม่นยำและความสม่ำเสมอในการตัดเฉือน

ประเภทของเครื่องกัด CNC

เครื่องกัด CNC มีหลายรูปแบบ แต่ละแบบได้รับการปรับให้เหมาะสมกับงานกลึงเฉพาะด้าน ประเภทหลักๆ ได้แก่:

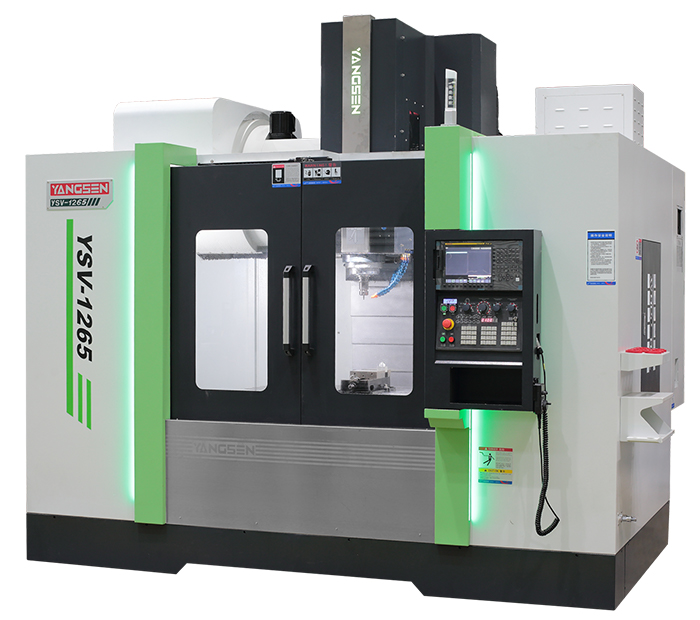

เครื่องกัด CNC แนวตั้ง

แกนหมุนวางตั้งฉากกับโต๊ะทำงาน

เหมาะสำหรับการเจาะ การคว้าน และงานกัดทั่วไป

เปลี่ยนเครื่องมือได้ง่ายและเข้าถึงชิ้นส่วนขนาดเล็กถึงขนาดกลางได้สะดวก

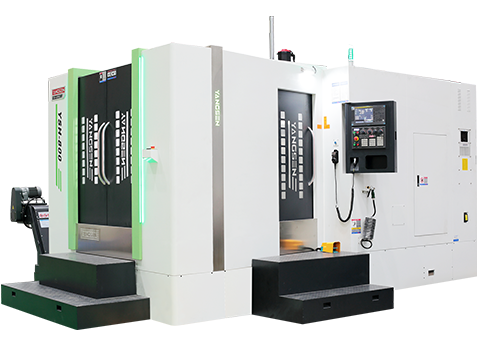

เครื่องกัด CNC แนวนอน

แกนหมุนอยู่ในตำแหน่งขนานกับชิ้นงาน

เหมาะสำหรับงานตัด เจาะ และเซาะร่องขนาดใหญ่

สามารถจัดการกับชิ้นงานขนาดใหญ่และหนาแน่นได้อย่างมีประสิทธิภาพโดยการกระจายแรงตัดอย่างเหมาะสม

เครื่องกัด CNC 5 แกน

ช่วยให้สามารถเคลื่อนที่พร้อมกันได้ในห้าแกน

ช่วยให้สามารถขึ้นรูปชิ้นงานที่มีรูปทรงเรขาคณิตซับซ้อน พื้นผิวโค้ง และรูปทรง 3 มิติที่ประณีตได้ในขั้นตอนเดียว

นิยมใช้ในอุตสาหกรรมการบินและอวกาศ ยานยนต์ และการผลิตแม่พิมพ์ เพื่อความแม่นยำสูงและคุณภาพพื้นผิวที่เหนือกว่า

เครื่องกัด CNC เฉพาะทาง

เครื่องกัด CNC แบบแท่น: การผลิตขนาดใหญ่และความเสถียรสำหรับชิ้นงานหนัก

เครื่องกัด CNC แบบโครงสร้างคานเหมาะสำหรับชิ้นส่วนหรือชิ้นงานขนาดใหญ่มากที่ต้องการการเคลื่อนย้ายในระยะทางไกล

เครื่องกัด CNC หลายแกน: มีประสิทธิภาพสำหรับการผลิตปริมาณมากหรือการใช้งานเครื่องมือหลายชนิดพร้อมกัน

เครื่องมือและอุปกรณ์สำหรับงานกัด CNC

ขั้นตอนการกัด CNC ทีละขั้นตอน

กระบวนการกัดขึ้นรูปด้วยเครื่อง CNC นั้นประกอบด้วยขั้นตอนที่แม่นยำหลายขั้นตอนเพื่อเปลี่ยนวัตถุดิบให้เป็นชิ้นส่วนสำเร็จรูป:

การออกแบบและการเขียนโปรแกรม – สร้างแบบจำลอง CAD (Computer-Aided Design) ของชิ้นส่วนและแปลงเป็นโปรแกรม CAM (Computer-Aided Manufacturing) ขั้นตอนนี้จะกำหนดเส้นทางการเคลื่อนที่ของเครื่องมือ พารามิเตอร์การตัด และลำดับการตัดเฉือน

การเตรียมวัสดุ – วัสดุตั้งต้นที่เลือกใช้ (เช่น อลูมิเนียม เหล็ก หรือพลาสติก) จะถูกตัดให้ได้ขนาดที่ต้องการและตรวจสอบคุณภาพก่อนนำไปขึ้นรูปด้วยเครื่องจักร

การตั้งค่าเครื่องจักร – ติดตั้งเครื่องมือตัด ปรับจับยึดเครื่องมือและปลอกจับชิ้นงาน และจัดวางอุปกรณ์จับยึดชิ้นงานเพื่อให้มั่นคงและแม่นยำระหว่างการกัด

การยึดชิ้นงาน – วัสดุจะถูกยึดแน่นบนแท่นเครื่องหรืออุปกรณ์ยึดเพื่อลดการสั่นสะเทือนและรักษาความแม่นยำในการทำซ้ำ

การจำลองเส้นทางการเคลื่อนที่ของเครื่องมือ – จะทำการจำลองเบื้องต้นหรือจำลองด้วยซอฟต์แวร์เพื่อตรวจสอบการชนที่อาจเกิดขึ้น ตรวจสอบการเคลื่อนที่ของเครื่องมือ และแก้ไขข้อผิดพลาดในการเขียนโปรแกรม

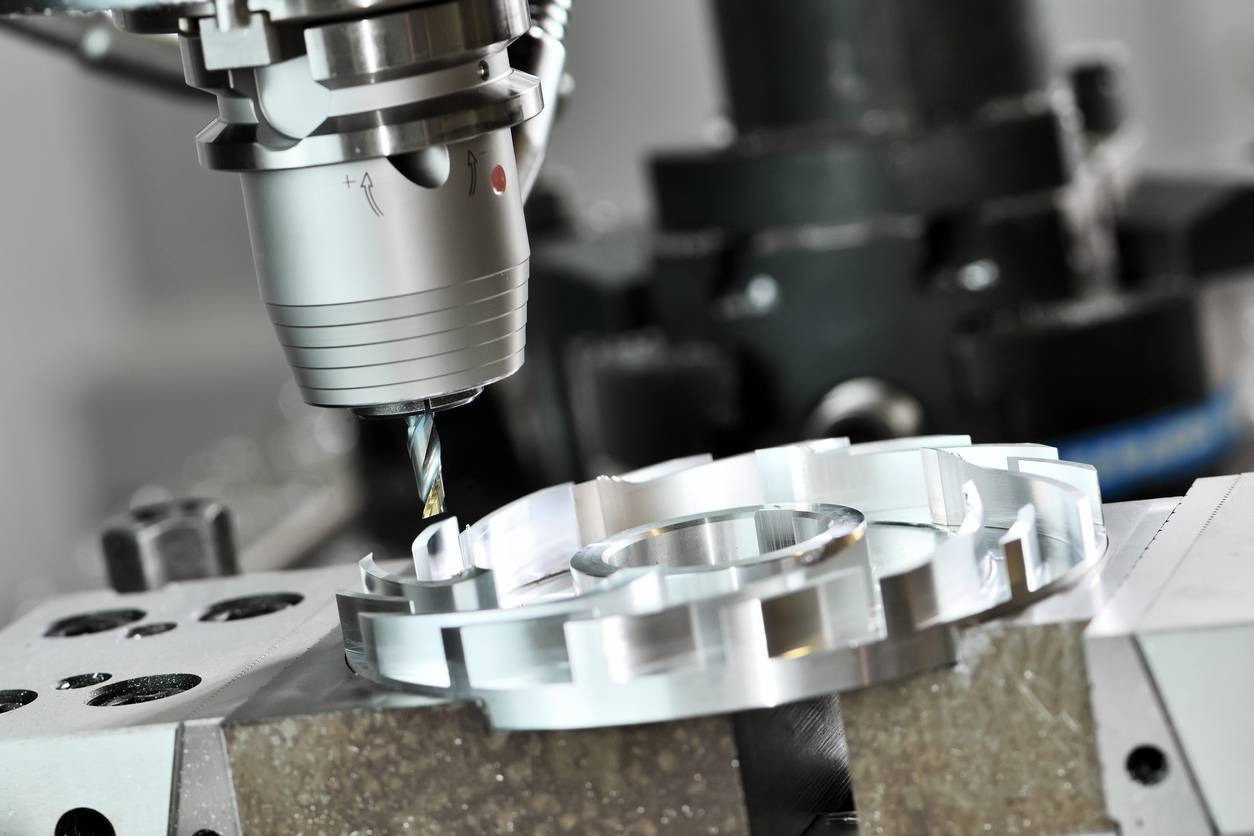

การทำงานของเครื่องกัด – เครื่อง CNC จะทำการตัดตามโปรแกรมที่ตั้งไว้ เช่น การกัดผิวหน้า การเซาะร่อง การเจาะรู การกัดตามรูปทรง หรือการกัดแบบ 3 มิติที่ซับซ้อน ผู้ปฏิบัติงานจะตรวจสอบความเร็วรอบของแกนหมุน อัตราการป้อน และการไหลของน้ำหล่อเย็นเพื่อให้ได้ผลลัพธ์ที่ดีที่สุด

การตรวจสอบและควบคุมคุณภาพ – ชิ้นส่วนสำเร็จรูปจะถูกวัดด้วยเครื่องมือวัดความแม่นยำสูง เพื่อยืนยันความถูกต้องของขนาดและผิวสำเร็จ

การตกแต่งและทำความสะอาด – ขจัดเสี้ยน ขัดเงาพื้นผิว และกำจัดเศษโลหะ เพื่อเตรียมชิ้นส่วนสำหรับการประกอบหรือการจัดส่ง

คำแนะนำในการติดตั้งและใช้งาน

การตั้งค่าและการใช้งานที่ถูกต้องมีความสำคัญอย่างยิ่งต่อการ achieving ความแม่นยำ ประสิทธิภาพ และอายุการใช้งานของเครื่องมือที่ยาวนานในการกัด CNC แนวทางปฏิบัติที่ดีที่สุดต่อไปนี้จะช่วยให้มั่นใจได้ถึงประสิทธิภาพการตัดเฉือนที่เสถียร:

วางแผนการผลิตเครื่องมือล่วงหน้า

เลือกเครื่องมือตัด ตัวจับยึดเครื่องมือ และหัวจับชิ้นงานที่เหมาะสมตามวัสดุและข้อกำหนดในการตัดเฉือน

ใช้เครื่องมือกัด CNC คุณภาพสูงเพื่อลดการสั่นสะเทือนและรักษาความแม่นยำ

ตรวจสอบความมั่นคงในการยึดชิ้นงาน

ตรวจสอบให้แน่ใจว่าอุปกรณ์จับยึด คีมจับ หรือแคลมป์ยึดชิ้นงานไว้อย่างแน่นหนาเพื่อป้องกันการเคลื่อนที่ระหว่างการตัดเฉือน

ตรวจสอบการจัดแนวให้ถูกต้องเพื่อหลีกเลี่ยงข้อผิดพลาดด้านขนาดและข้อบกพร่องบนพื้นผิว

ปรับเทียบเครื่องจักร

ตั้งค่าความยาวของเครื่องมือ ความเร็วรอบแกนหมุน และอัตราป้อนตามวัสดุและลักษณะการตัด

ทำการทดสอบการทำงานหรือตัดชิ้นงานเปล่าเพื่อตรวจสอบเส้นทางการเคลื่อนที่ของเครื่องมือให้ถูกต้องและกำจัดโอกาสการชนกัน

ใช้สารหล่อเย็นและระบบจัดการชิป

รักษาระดับการไหลของน้ำหล่อเย็นให้สม่ำเสมอเพื่อควบคุมอุณหภูมิในการตัดและยืดอายุการใช้งานของเครื่องมือ

หมั่นกำจัดเศษวัสดุออกบ่อยๆ เพื่อป้องกันความเสียหายของเครื่องมือและปรับปรุงคุณภาพผิวงาน

ตรวจสอบการสึกหรอของเครื่องมือ

ตรวจสอบดอกกัดปลาย ดอกกัดหน้า และเม็ดมีดอย่างสม่ำเสมอ เพื่อดูว่ามีการสึกหรอหรือเสียหายหรือไม่

เปลี่ยนหรือลับคมเครื่องมือตามความจำเป็นเพื่อรักษาความแม่นยำและหลีกเลี่ยงการหยุดทำงานโดยไม่คาดคิด

ปฏิบัติตามตารางการบำรุงรักษา

ทำความสะอาดฐานเครื่องจักร หล่อลื่นชิ้นส่วนที่เคลื่อนไหว และตรวจสอบการจัดแนวแกนหมุนเป็นระยะ

การบำรุงรักษาตามปกติช่วยให้ประสิทธิภาพการทำงานคงที่และป้องกันการซ่อมแซมที่มีค่าใช้จ่ายสูง

ด้วยการปฏิบัติตามคำแนะนำเหล่านี้ ผู้ปฏิบัติงานสามารถเพิ่มประสิทธิภาพการทำงานของเครื่องกัด CNC ให้ได้มากที่สุด ปรับปรุงคุณภาพการตัดเฉือน และลดต้นทุนการผลิตได้

คำถามที่พบบ่อย

1. เครื่องกัด CNC ใช้สำหรับงานอะไร?

เครื่องกัด CNC ใช้ในการผลิตชิ้นส่วนที่มีความแม่นยำสูงโดยการกำจัดวัสดุออกจากชิ้นงาน สามารถดำเนินการต่างๆ เช่น การกัด การเจาะ การคว้าน และการขึ้นรูป และมีการใช้งานอย่างแพร่หลายในการผลิตชิ้นส่วนในอุตสาหกรรมต่างๆ รวมถึงยานยนต์ การบินและอวกาศ แม่พิมพ์ อุปกรณ์ทางการแพทย์ และการผลิตทั่วไป

2. ส่วนประกอบหลักของเครื่องกัด CNC มีอะไรบ้าง?

ส่วนประกอบหลักของเครื่องกัด CNC ได้แก่ ตัวควบคุม CNC แกนหมุน โต๊ะทำงาน ระบบแกน เครื่องมือตัด แม็กกาซีนเครื่องมือ และรางนำทาง ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อควบคุมการเคลื่อนที่ของเครื่องมือและเพื่อให้ได้ผลลัพธ์การตัดเฉือนที่แม่นยำ

3. เครื่องกัด CNC สามารถกัดวัสดุอะไรได้บ้าง?

เครื่องกัด CNC สามารถขึ้นรูปวัสดุได้หลากหลายชนิด รวมถึงอะลูมิเนียม เหล็ก สแตนเลส ไทเทเนียม ทองเหลือง และพลาสติกวิศวกรรม วัสดุที่เหมาะสมจะขึ้นอยู่กับข้อกำหนดของชิ้นส่วน เครื่องมือตัด และความสามารถของเครื่องจักร

4. เครื่องกัด CNC มีแกนกี่แกน?

เครื่องกัด CNC ส่วนใหญ่ทำงานด้วยแกนสามแกน (X, Y และ Z) ซึ่งเหมาะสมสำหรับงานกัดขึ้นรูปทั่วไป เครื่องจักรที่ทันสมัยกว่าอาจมีสี่หรือห้าแกน ทำให้ผู้ผลิตสามารถกัดขึ้นรูปชิ้นส่วนที่ซับซ้อนจากหลายมุมได้

5. ฉันจะเลือกเครื่องกัด CNC ที่เหมาะสมได้อย่างไร?

การเลือกเครื่องกัด CNC ที่เหมาะสมนั้นขึ้นอยู่กับปัจจัยต่างๆ เช่น ขนาดชิ้นงาน วัสดุ ความซับซ้อนของการตัดเฉือน ปริมาณการผลิต และความต้องการด้านความแม่นยำ ผู้ผลิตควรพิจารณาถึงความแข็งแรงของเครื่องจักร ประสิทธิภาพของแกนหมุน ระยะการเคลื่อนที่ของแกน และตัวเลือกการทำงานอัตโนมัติที่มีอยู่ก่อนตัดสินใจ

บทสรุป

การทำความเข้าใจพื้นฐานของเครื่องกัด CNC เป็นขั้นตอนแรกในการเลือกโซลูชันการตัดเฉือนที่เหมาะสม ตั้งแต่หลักการทำงานของเครื่องกัด CNC และส่วนประกอบหลัก ไปจนถึงประเภทเครื่องจักรและขีดความสามารถในการตัดเฉือนต่างๆ การมีความเข้าใจที่ชัดเจนเกี่ยวกับพื้นฐานเหล่านี้จะช่วยให้ผู้ผลิตตัดสินใจได้ดียิ่งขึ้น

การเลือกเครื่องกัด CNC ที่เหมาะสมนั้นขึ้นอยู่กับข้อกำหนดของชิ้นส่วน วัสดุ ปริมาณการผลิต และความแม่นยำในการขึ้นรูป ไม่ว่าคุณจะต้องการผลิตชิ้นส่วนที่เรียบง่ายหรือชิ้นส่วนที่มีความแม่นยำสูง การเลือกการกำหนดค่าเครื่องจักรที่เหมาะสมจะช่วยเพิ่มประสิทธิภาพ คุณภาพ และประสิทธิภาพการผลิตในระยะยาวได้
